Техническое описание гидроклапана МКПВ-10/3С4Р2.12

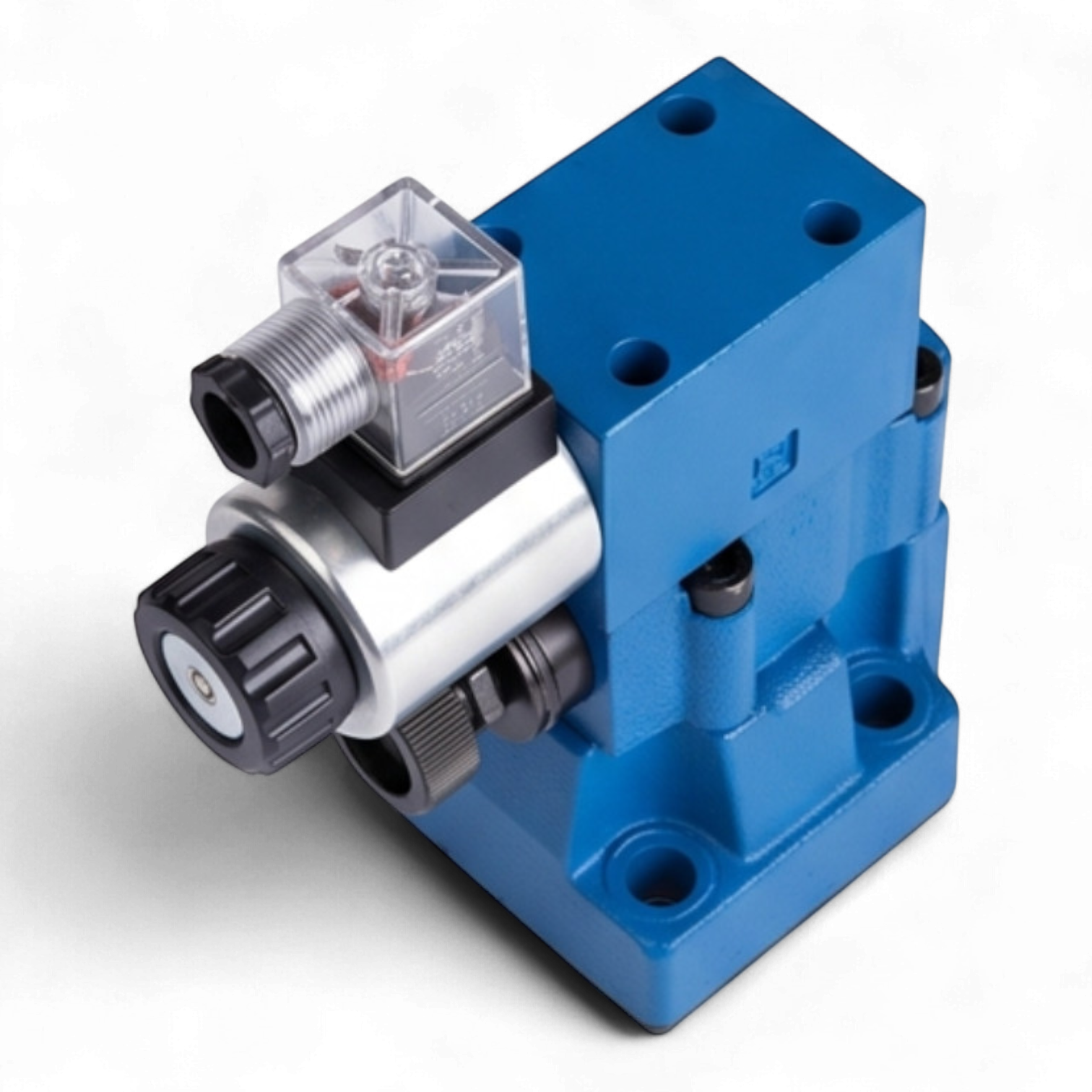

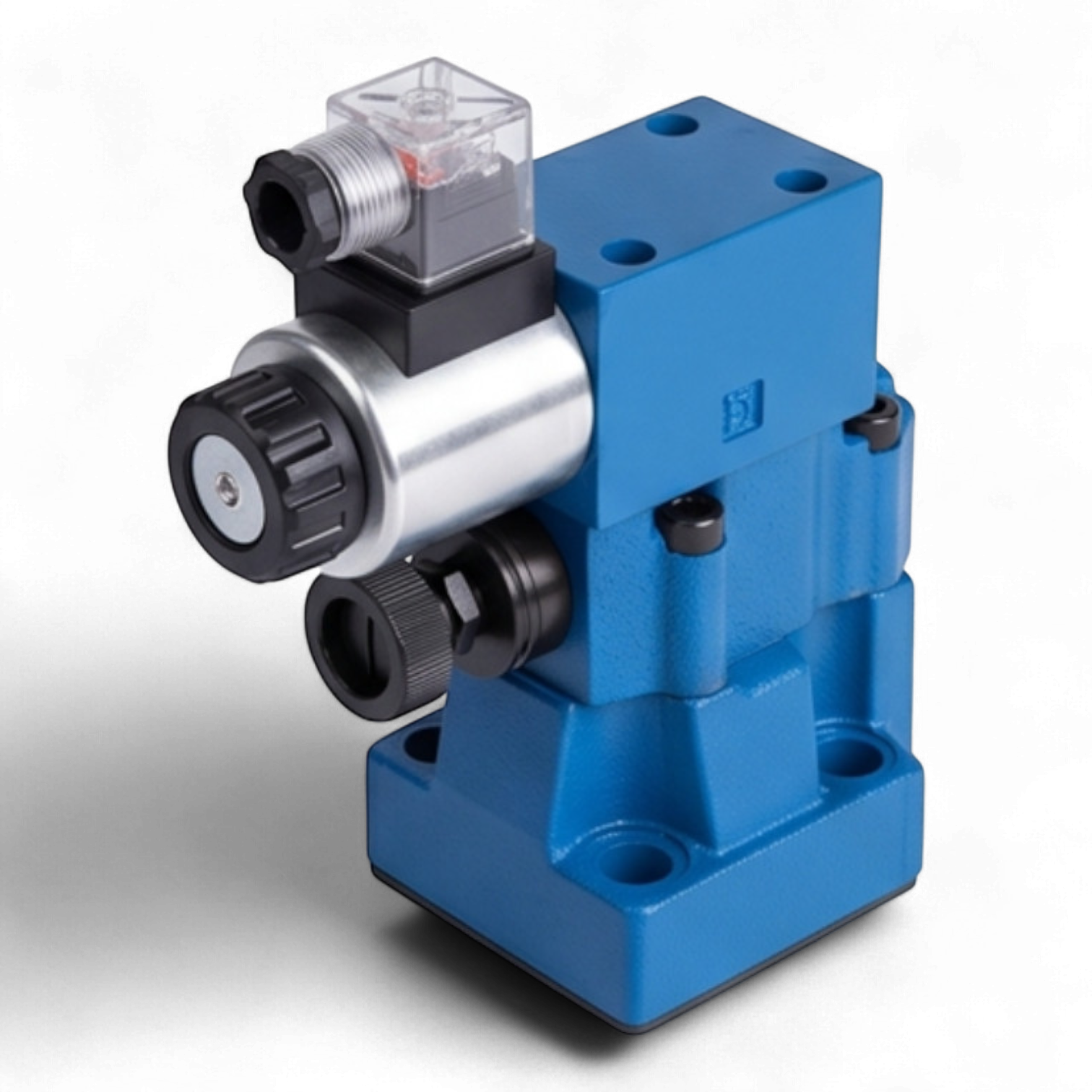

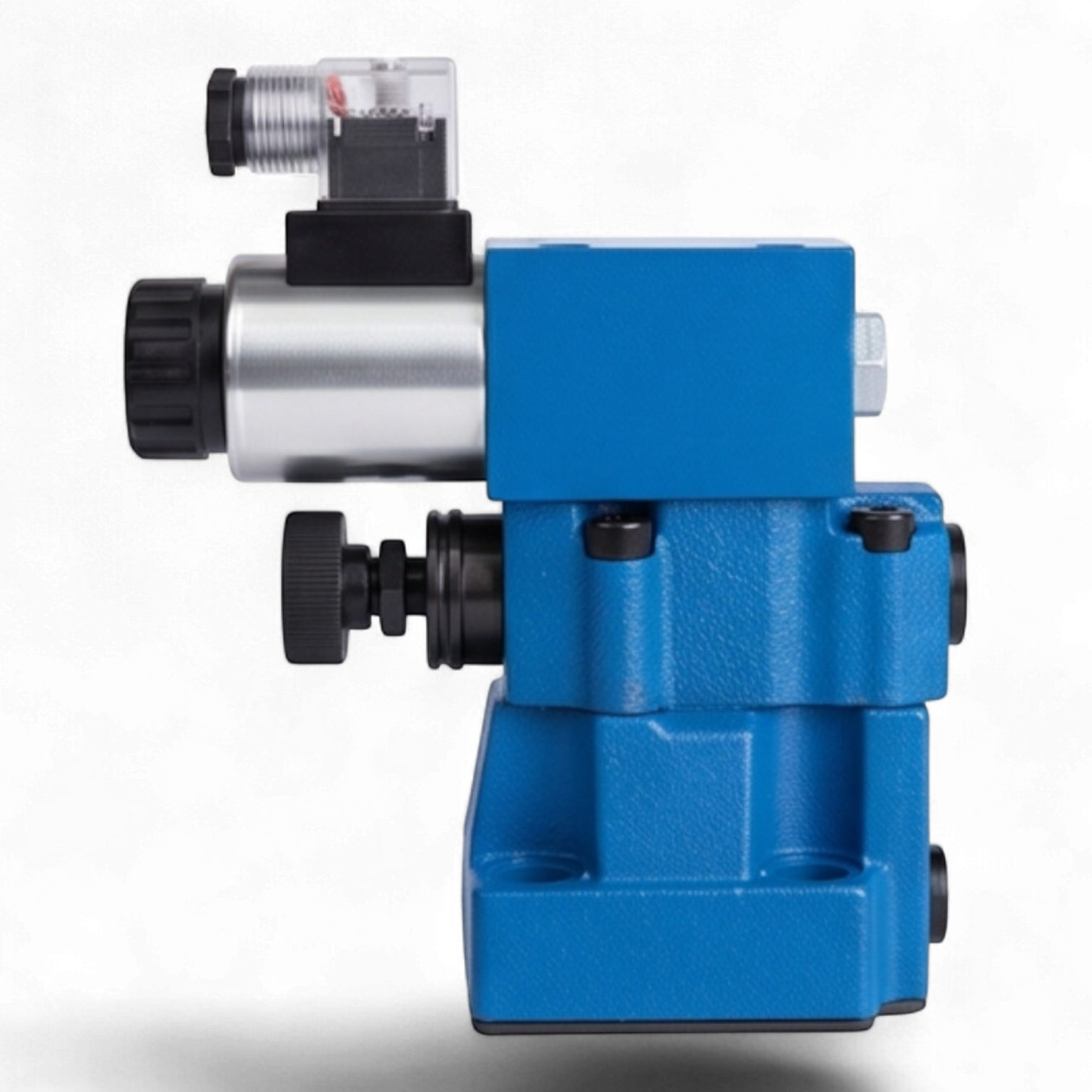

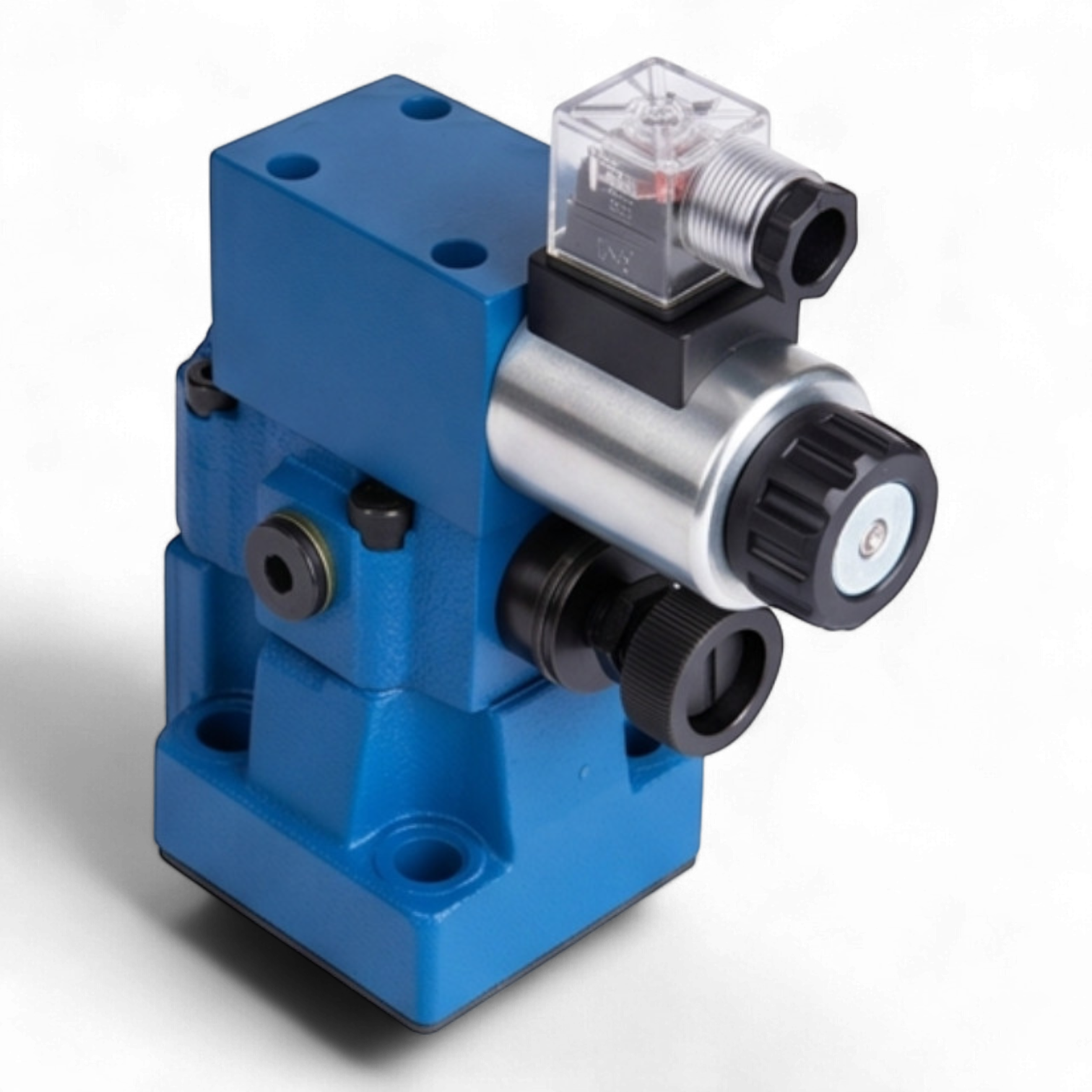

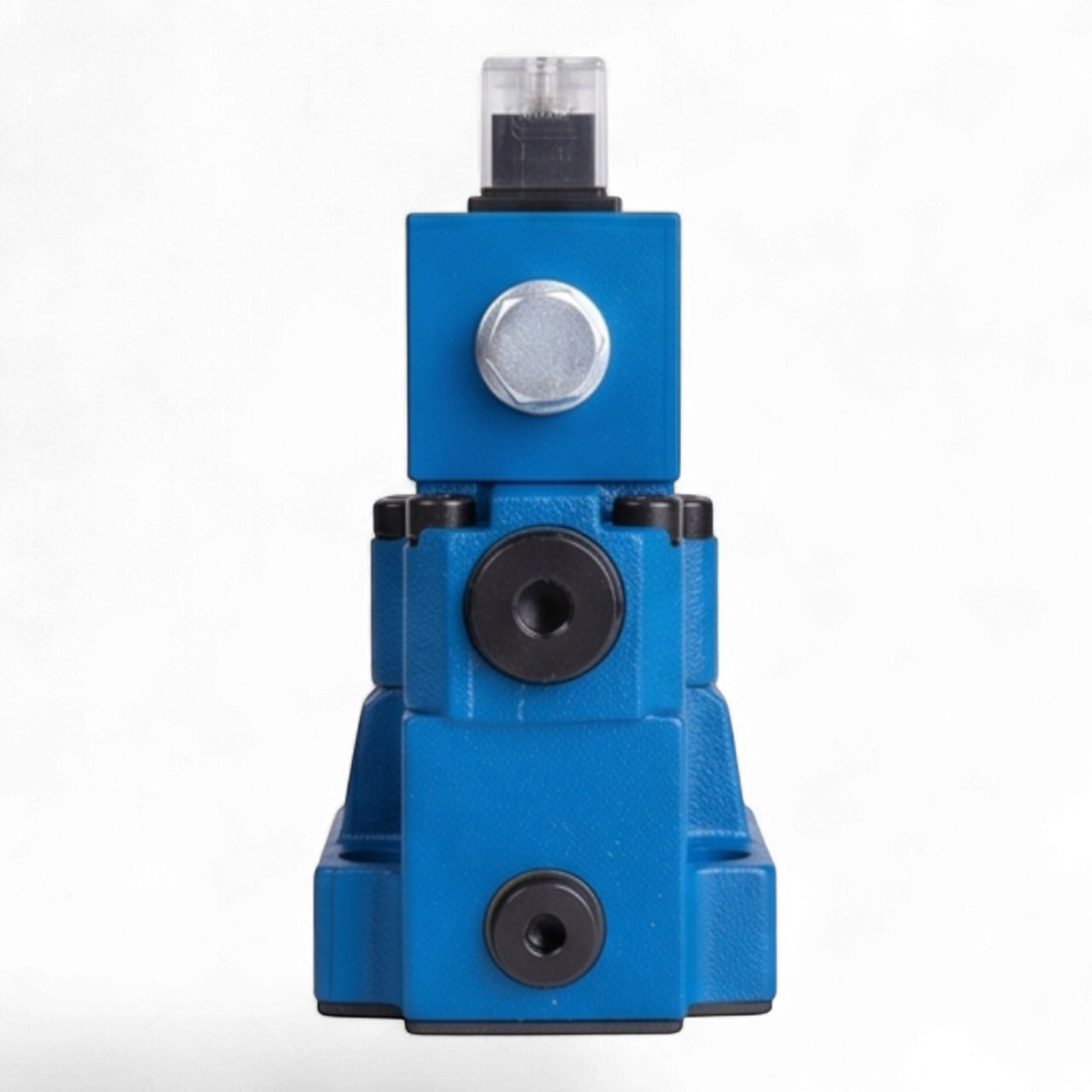

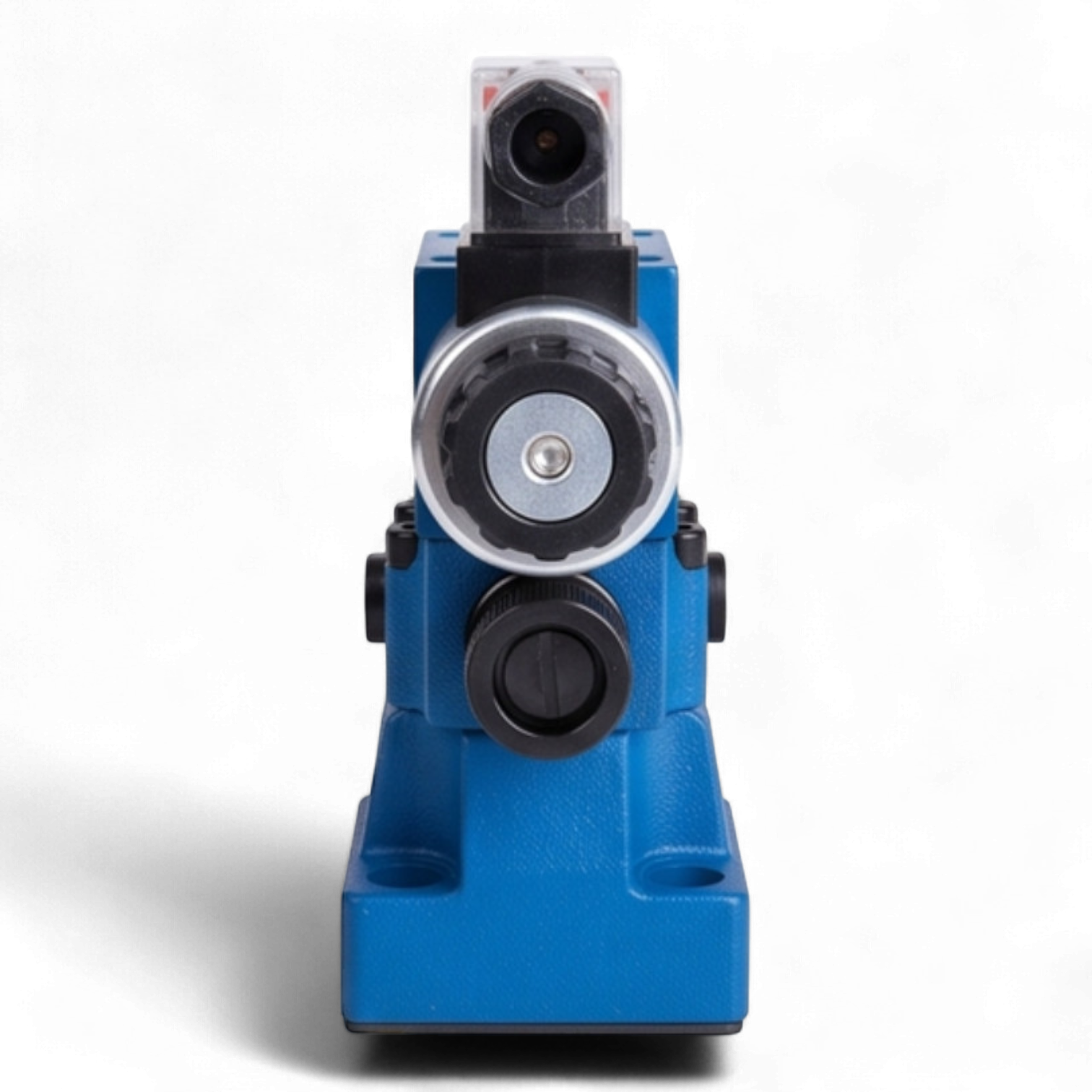

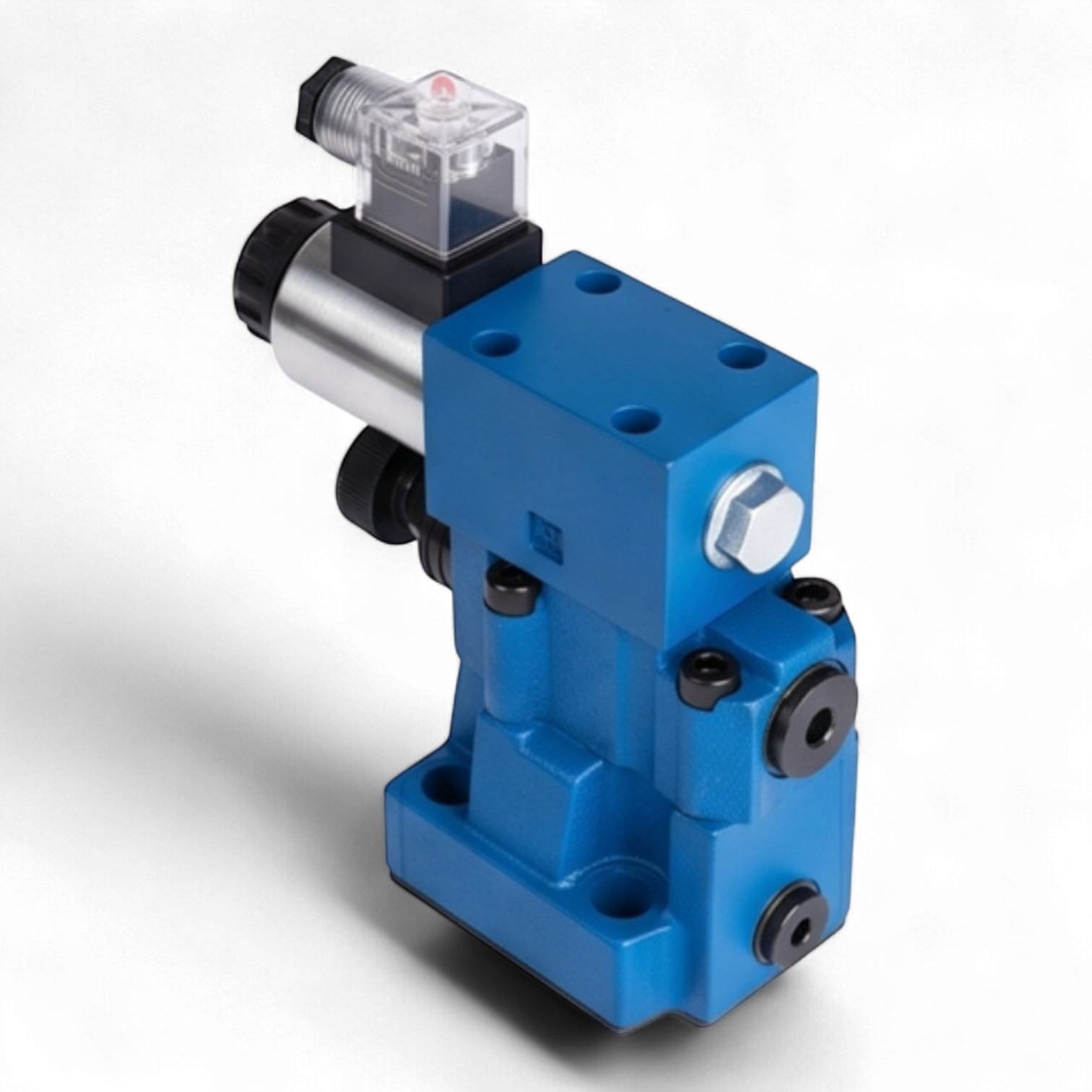

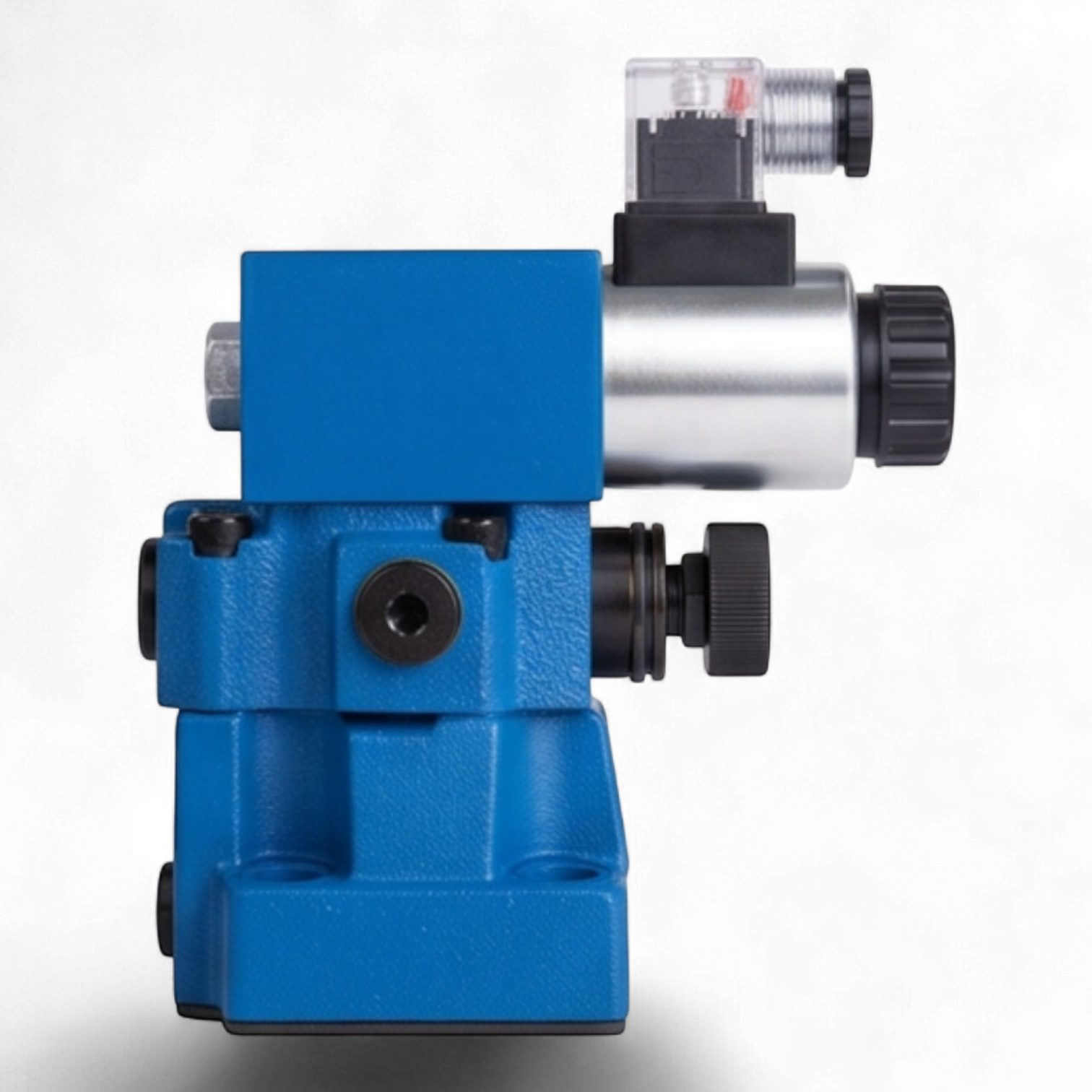

Гидроклапан предохранительный МКПВ-10/3С4Р2.12 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и обеспечения дистанционной разгрузки системы. Устройство относится к классу клапанов непрямого действия и эксплуатируется в составе стационарных гидроприводов промышленного оборудования.
Конструктивное исполнение предусматривает стыковой способ монтажа на промежуточную плиту или гидроблок, что минимизирует количество трубопроводных соединений и повышает общую герметичность системы. Прибор оснащен электромагнитным управлением (разгрузкой), что позволяет интегрировать его в автоматизированные циклы управления оборудованием.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dу): 10 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5–32 МПа (в зависимости от настройки пружины)
- Тип управления разгрузкой: Электромагнитное (дистанционное)
- Напряжение питания электромагнита: 12 В (постоянный ток, DC)
- Пропускная способность: до 63 л/мин (номинальная)
- Тип монтажа: Стыковой, согласно ГОСТ 26890-86
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-2001 (тонкость фильтрации 25 мкм)
- Температурный режим: от -40°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
- Масса изделия: 16.0 кг
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
Функциональные особенности:
Аппарат обеспечивает стабильность давления при изменении расхода рабочей жидкости. Наличие электромагнитного управления позволяет переводить гидросистему в режим холостого хода (разгрузки) без остановки приводного двигателя. Прецизионное исполнение запорно-регулирующих элементов гарантирует минимальные внутренние утечки и высокую чувствительность к изменению давления в системе.
