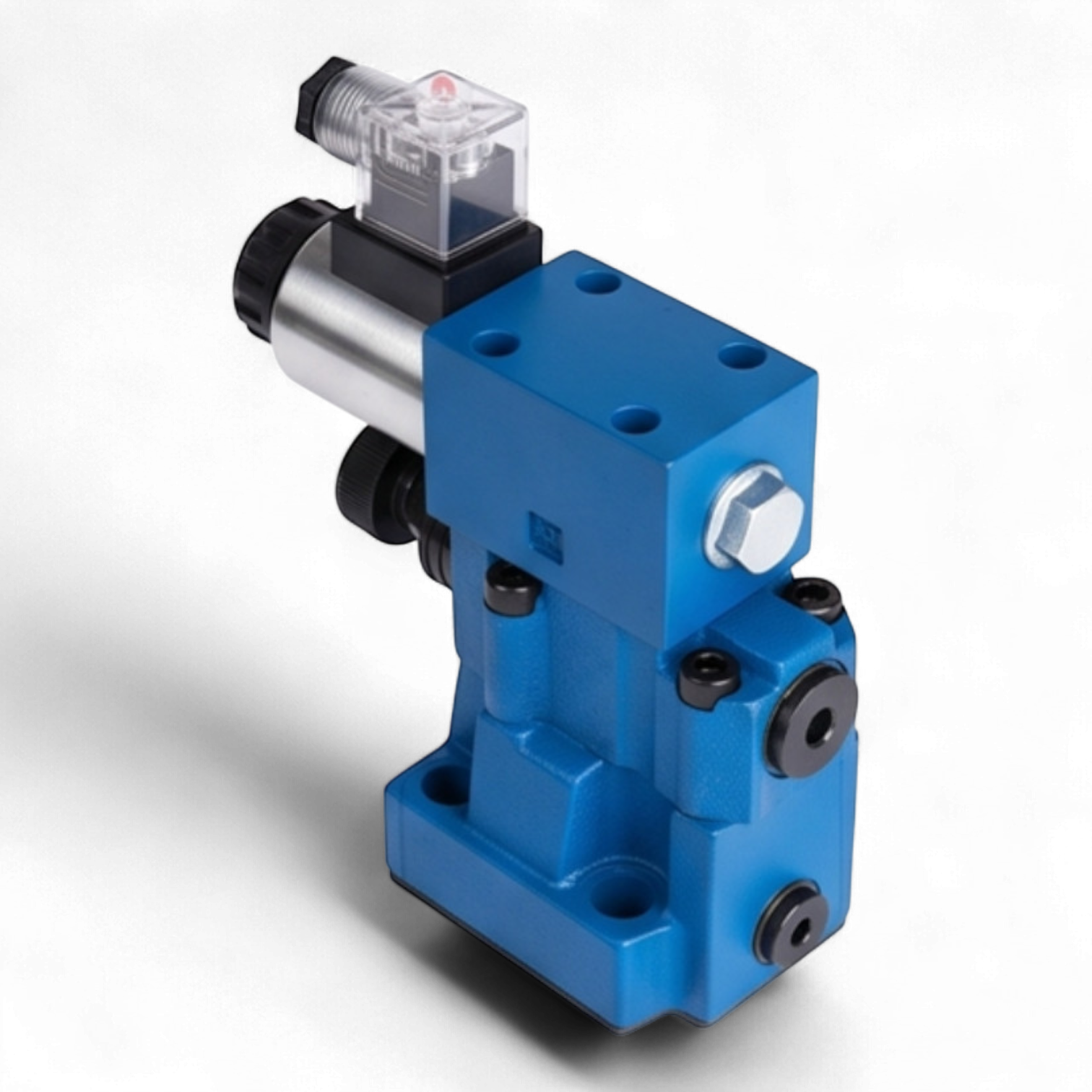

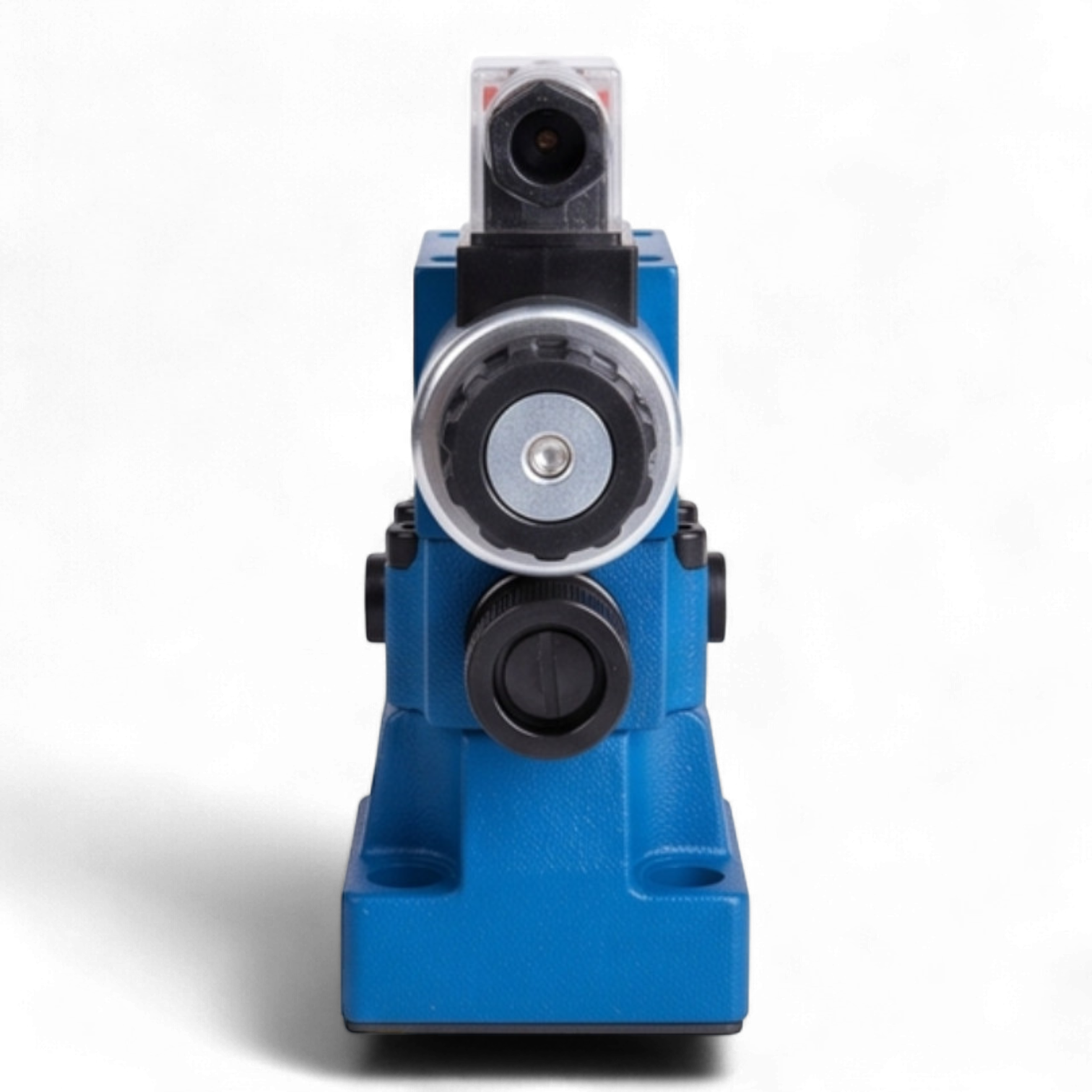

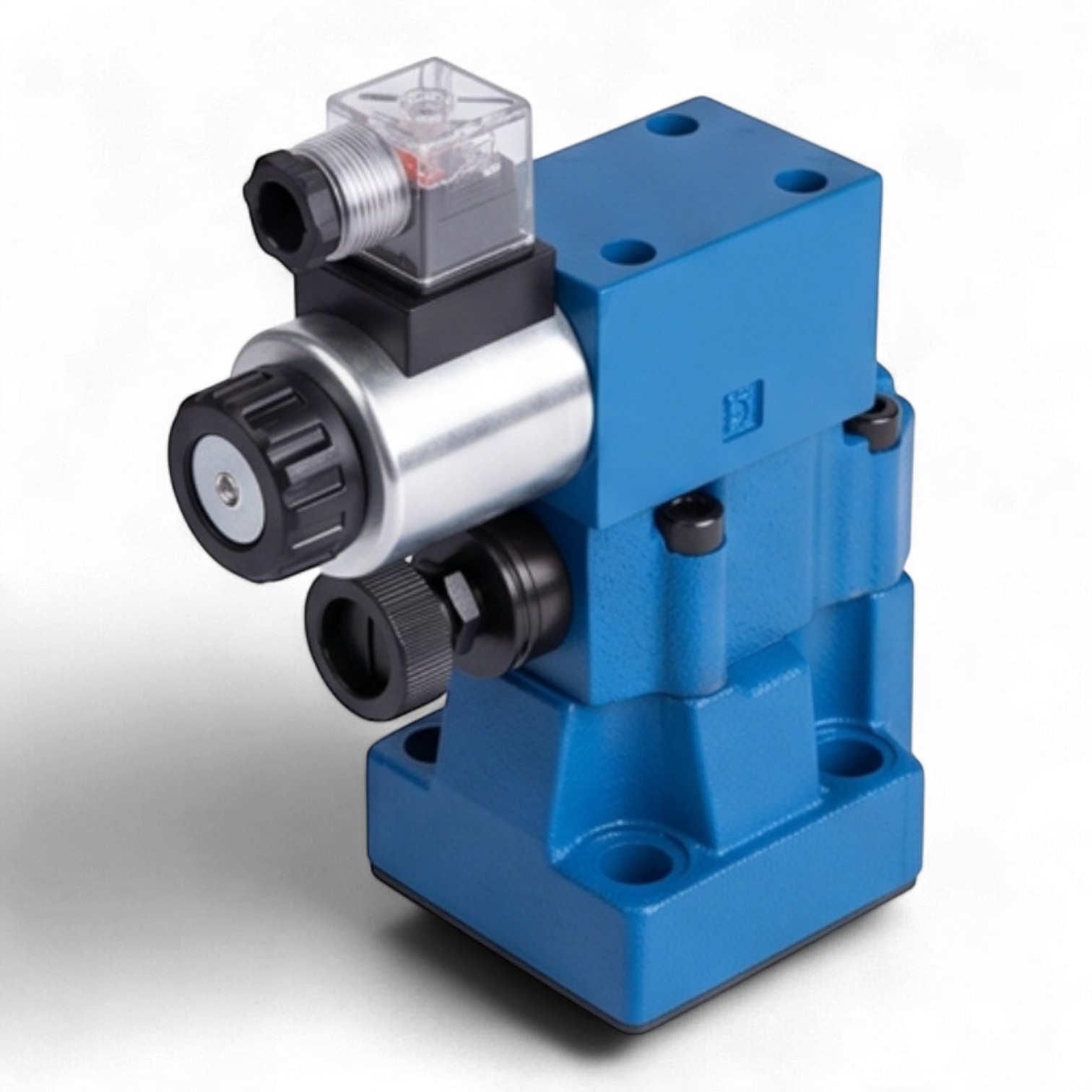

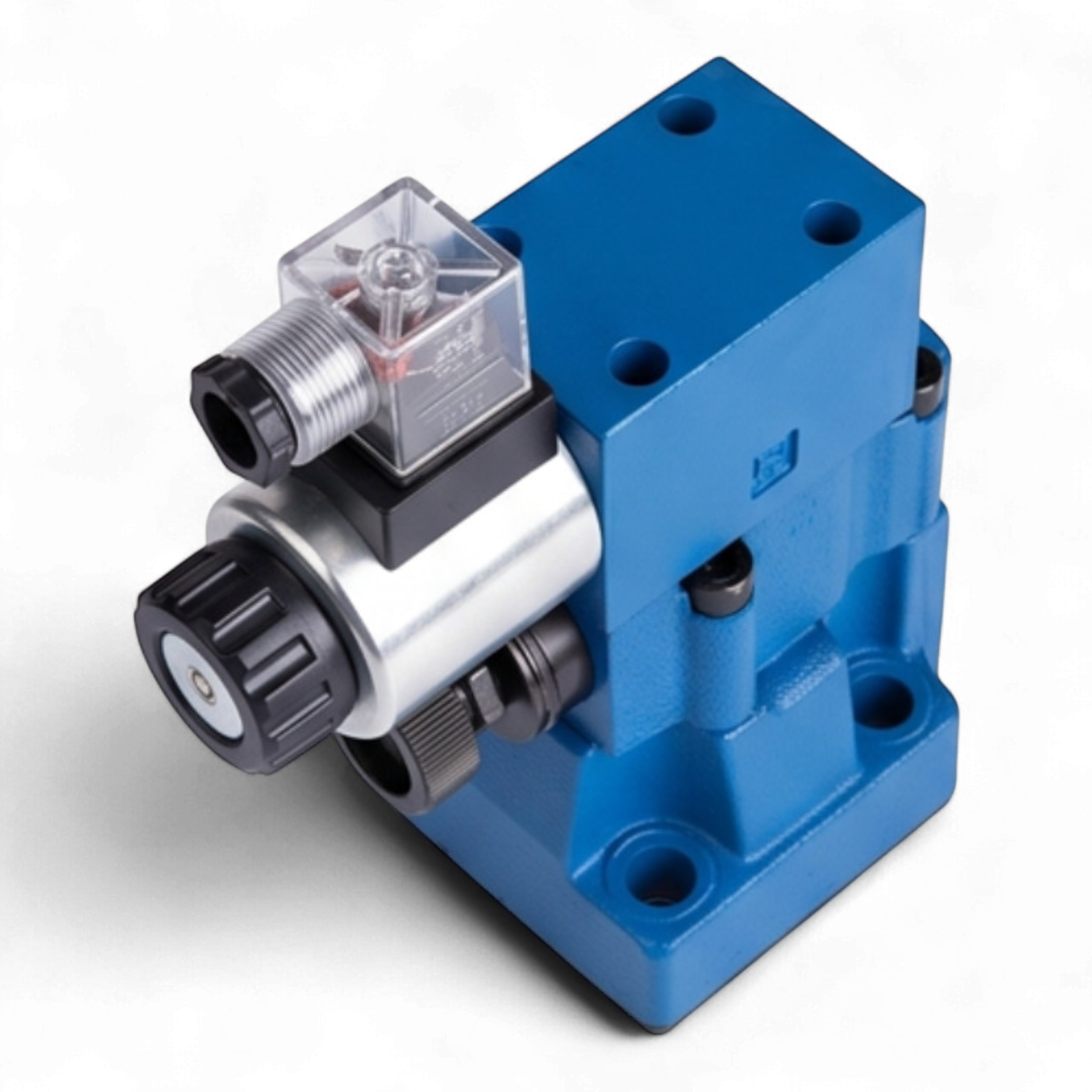

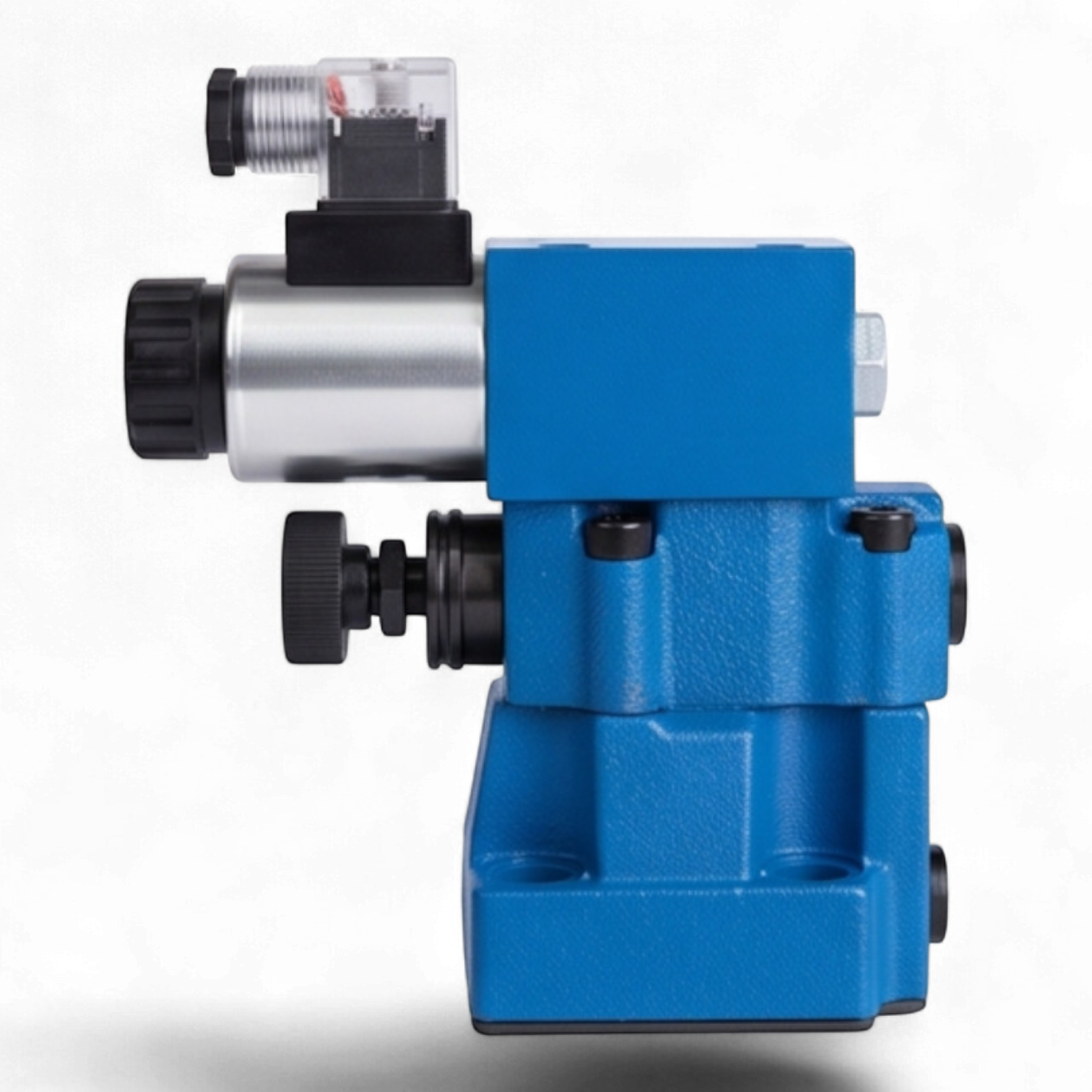

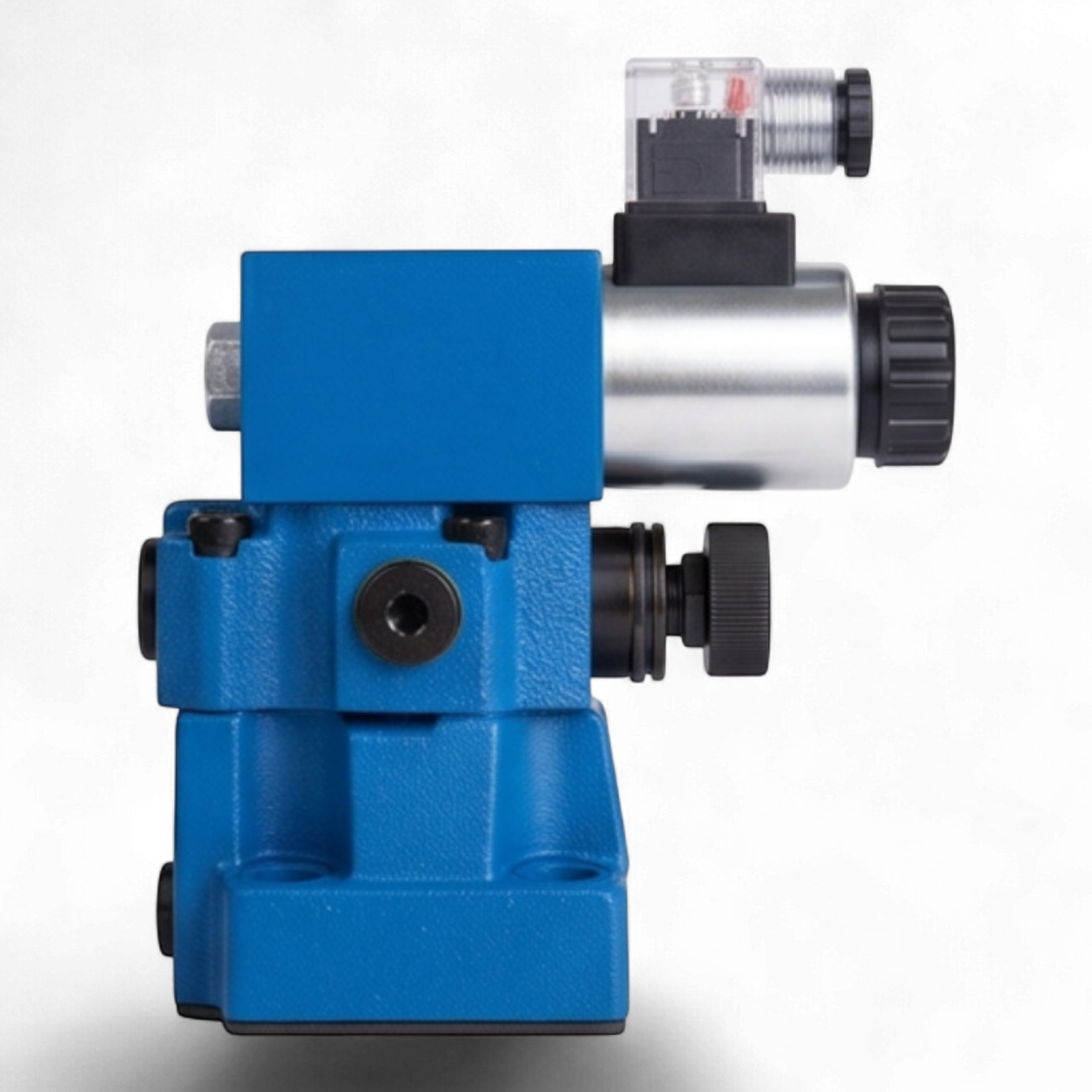

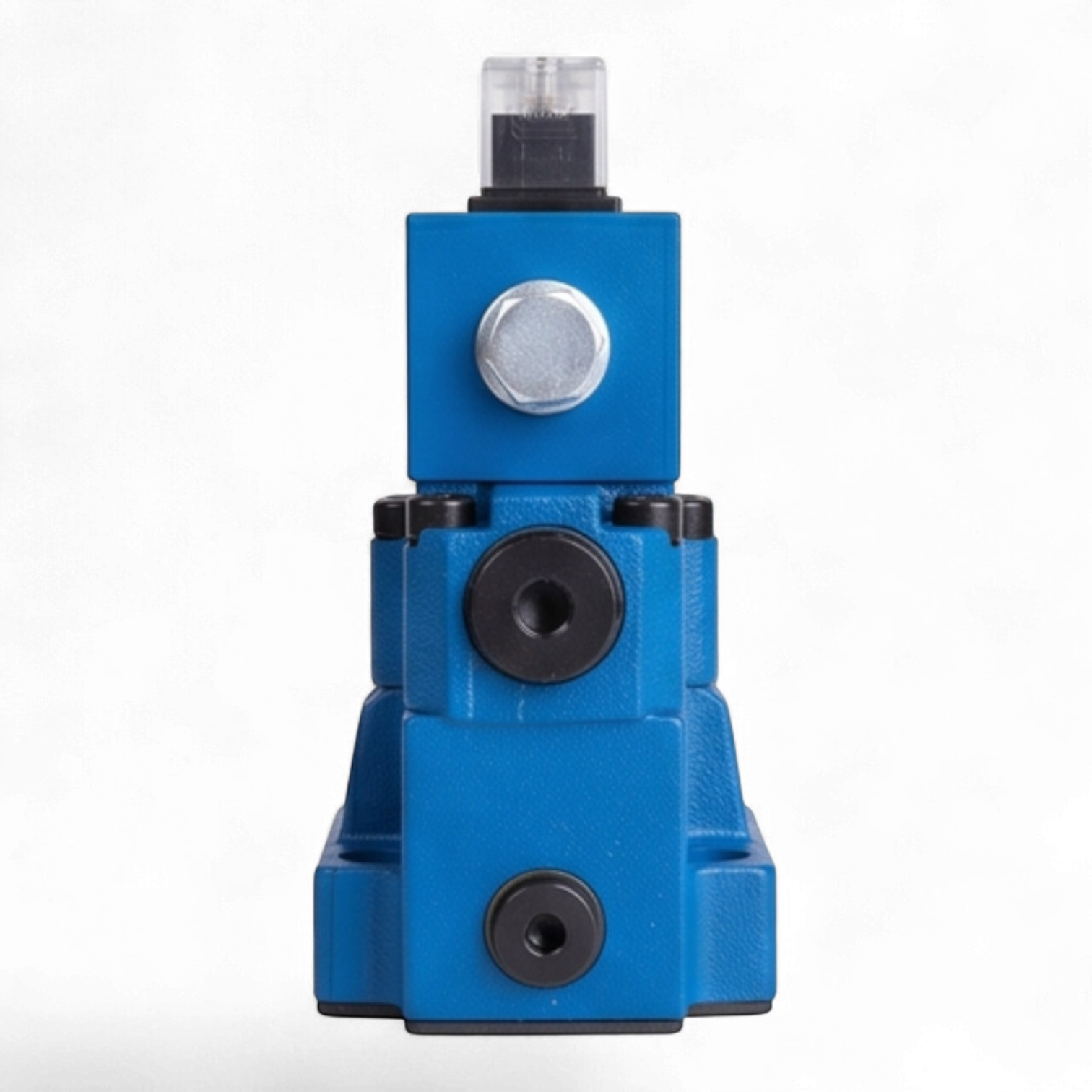

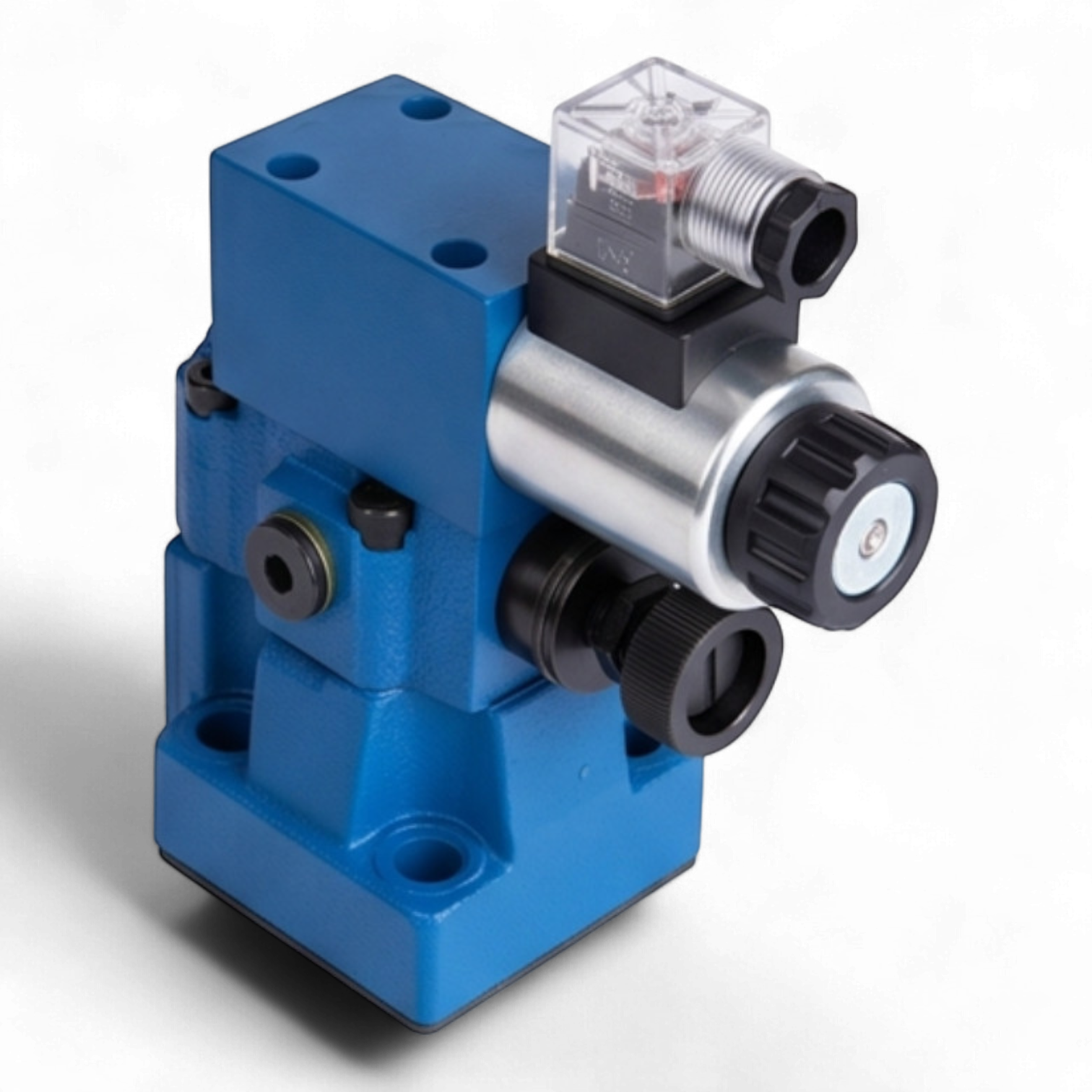

Техническое описание гидроклапана МКПВ-10/3С4Р2.110
Гидроклапан предохранительный МКПВ-10/3С4Р2.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных значений давления, а также для дистанционной разгрузки системы через электромагнитное управление.
Конструктивное исполнение стыкового типа обеспечивает герметичность сопряжения с монтажной плитой и минимизацию гидравлических потерь. Устройство оснащено встроенным вспомогательным клапаном (пилотом) с электромагнитным управлением, что позволяет реализовывать сложные циклы работы гидропривода, включая режимы холостого хода и ступенчатого изменения давления.
Основные технические параметры:
- Условный проход (Dу): 10 мм
- Номинальное давление нагнетания: 25 МПа (250 бар)
- Диапазон регулирования давления: определяется характеристиками пружины основного каскада
- Тип монтажа: стыковой (присоединительные отверстия согласно стандартам для серии МКПВ)
- Управление разгрузкой: электромагнитное, напряжение питания 110 В переменного тока (AC 50 Гц)
- Пропускная способность: оптимизирована для минимизации кавитационных эффектов при высоких скоростях потока
- Рабочая среда: минеральные масла очищенные, кинематическая вязкость в диапазоне 10–700 сСт
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм)
- Температурный режим эксплуатации: от -40°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 в соответствии с ГОСТ 15150-69
Конструктивные и эксплуатационные особенности:
Аппарат состоит из основного клапана, включающего корпус, конусный золотник и пружину, и управляющего каскада. Наличие электромагнитного привода (110В) позволяет осуществлять дистанционную разгрузку гидросистемы в бак без изменения настроек основного клапана. Стыковой способ присоединения упрощает сервисное обслуживание и замену узла без демонтажа трубопроводов. Высокая частота срабатывания и прецизионная обработка сопрягаемых поверхностей гарантируют стабильность гидравлических характеристик в течение всего срока службы.
