Техническое описание гидроклапана МКПВ-10/3С4Р1.110

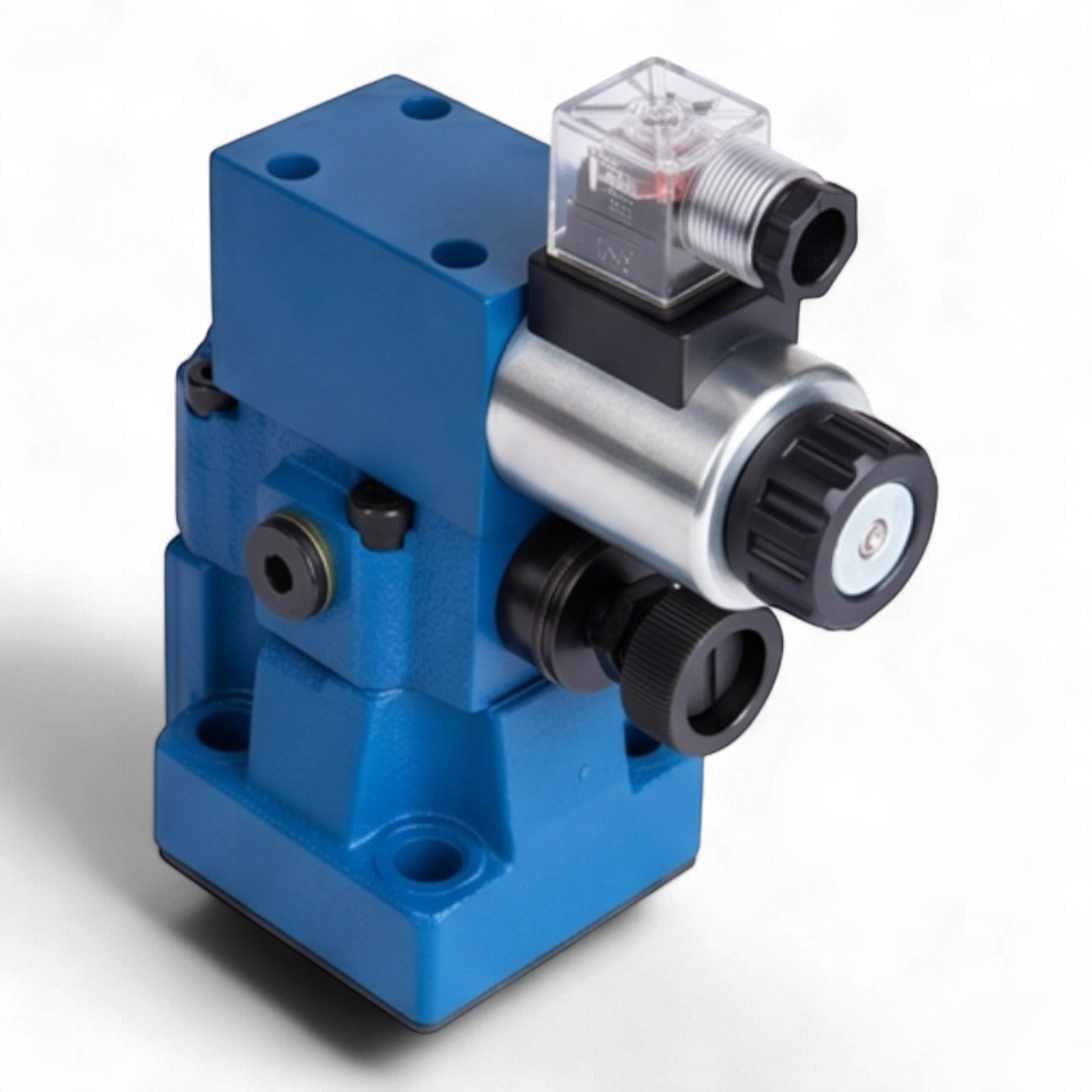

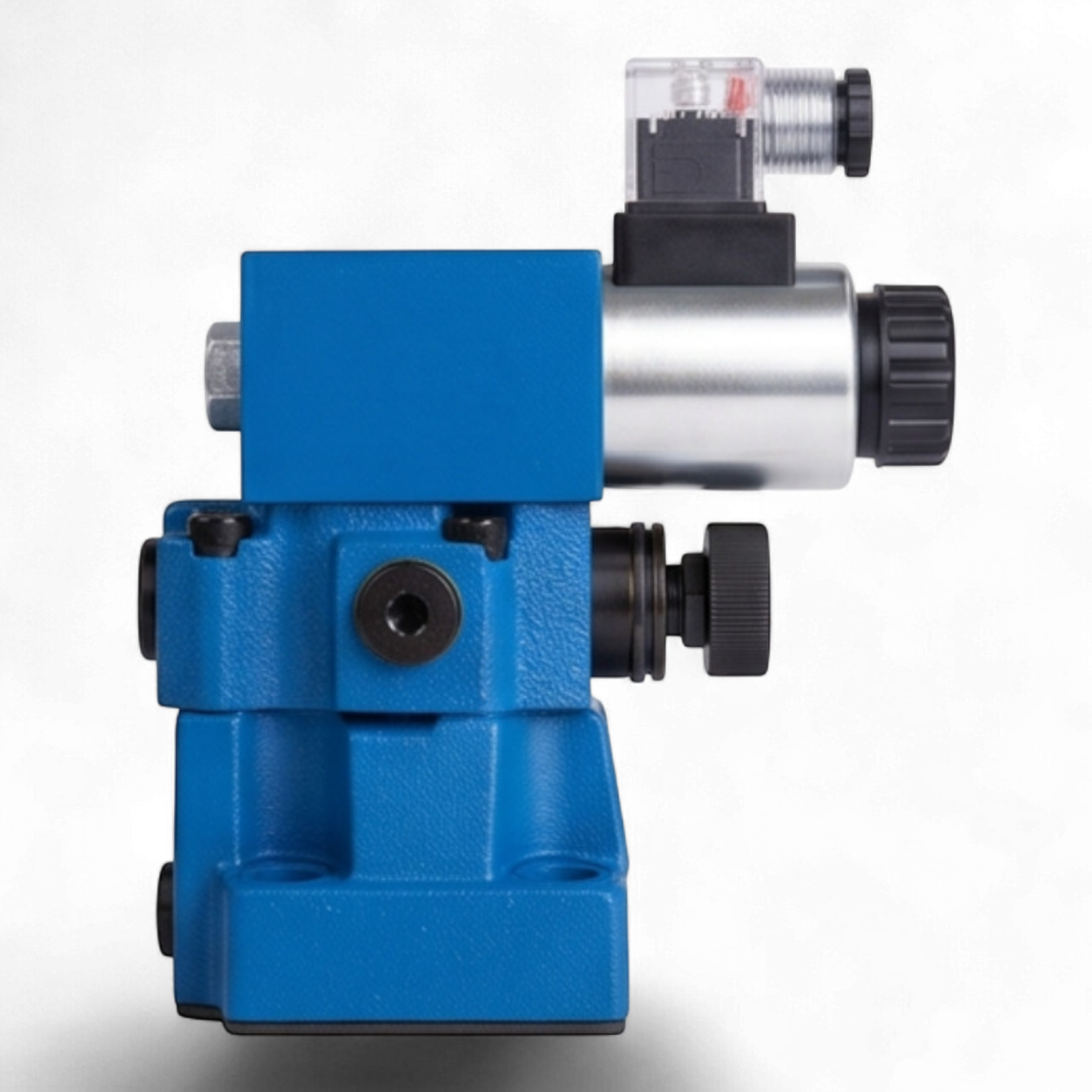

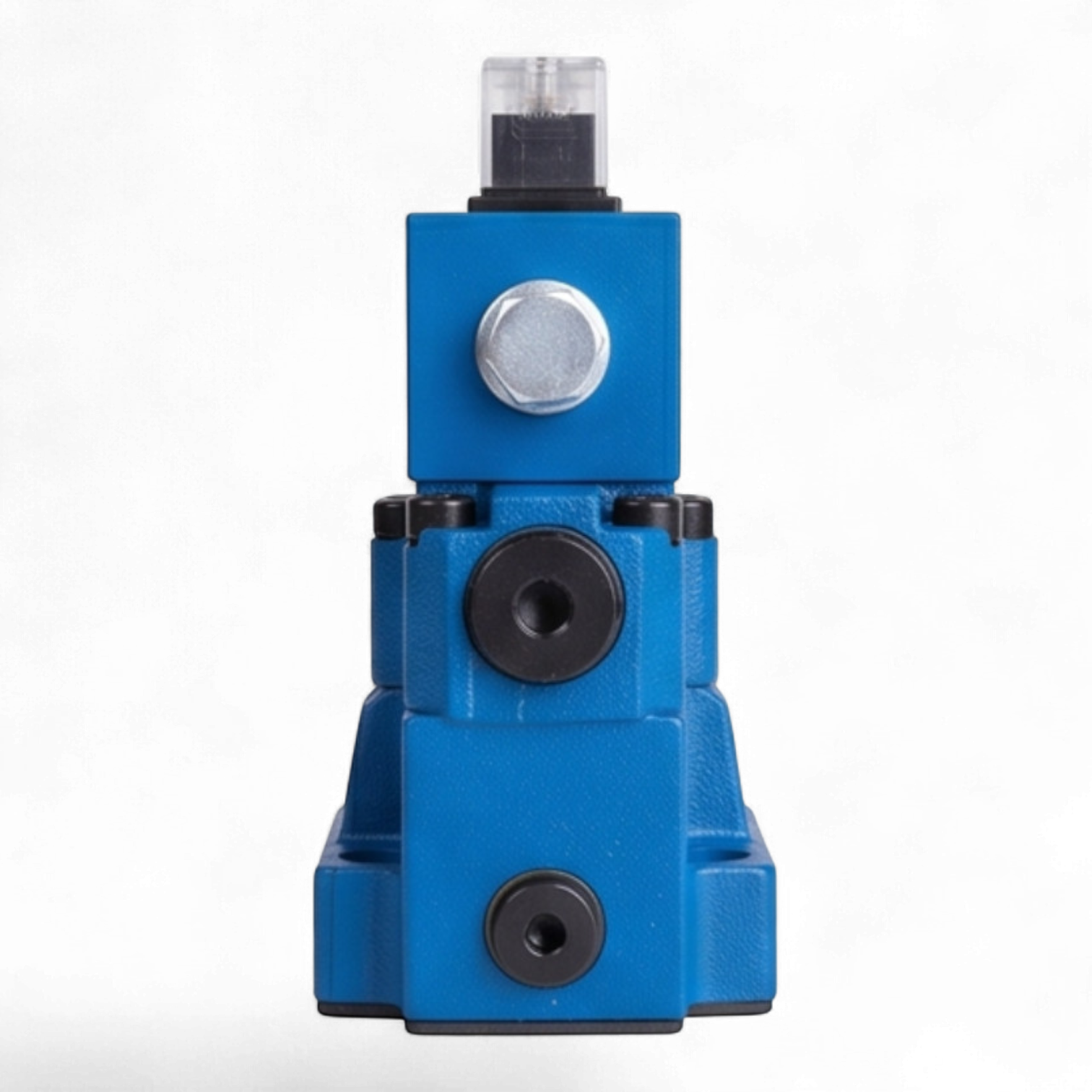

Гидроклапан предохранительный МКПВ-10/3С4Р1.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Конструкция устройства обеспечивает высокую точность срабатывания и стабильность характеристик при работе в условиях высокого давления.
Аппарат состоит из основного клапана и вспомогательного (пилотного) каскада. Стыковое исполнение позволяет интегрировать клапан непосредственно на монтажную плиту или гидроблок, минимизируя количество трубопроводных соединений и снижая риск утечек. Гидроклапан адаптирован для эксплуатации в составе станочного оборудования, прессовых установок и мобильной техники.
Технические параметры и эксплуатационные условия
Устройство функционирует на базе минеральных масел с кинематической вязкостью от 10 до 700 сСт. Номинальное давление настройки составляет 25 МПа (250 бар) при условном проходе 10 мм. Электромагнитное управление разгрузкой осуществляется катушкой с напряжением 110 В переменного тока (AC 50 Гц). Климатическое исполнение УХЛ4 согласно ГОСТ 15150-69 предполагает эксплуатацию в помещениях с регулируемым климатом при температуре рабочей среды от -40 до +120 °С.
Функциональные особенности
Конфигурация 3/4 обеспечивает гибкость управления потоками в четырех рабочих положениях. Наличие пружинного возврата гарантирует переход золотника в исходное состояние при обесточивании электромагнита. Для обеспечения долговечности прецизионных пар трения требуется соблюдение чистоты рабочей жидкости не ниже 10-го класса по ГОСТ 17216-2001.
