Техническое описание гидроклапана МКПВ-10/3С3Р3.24

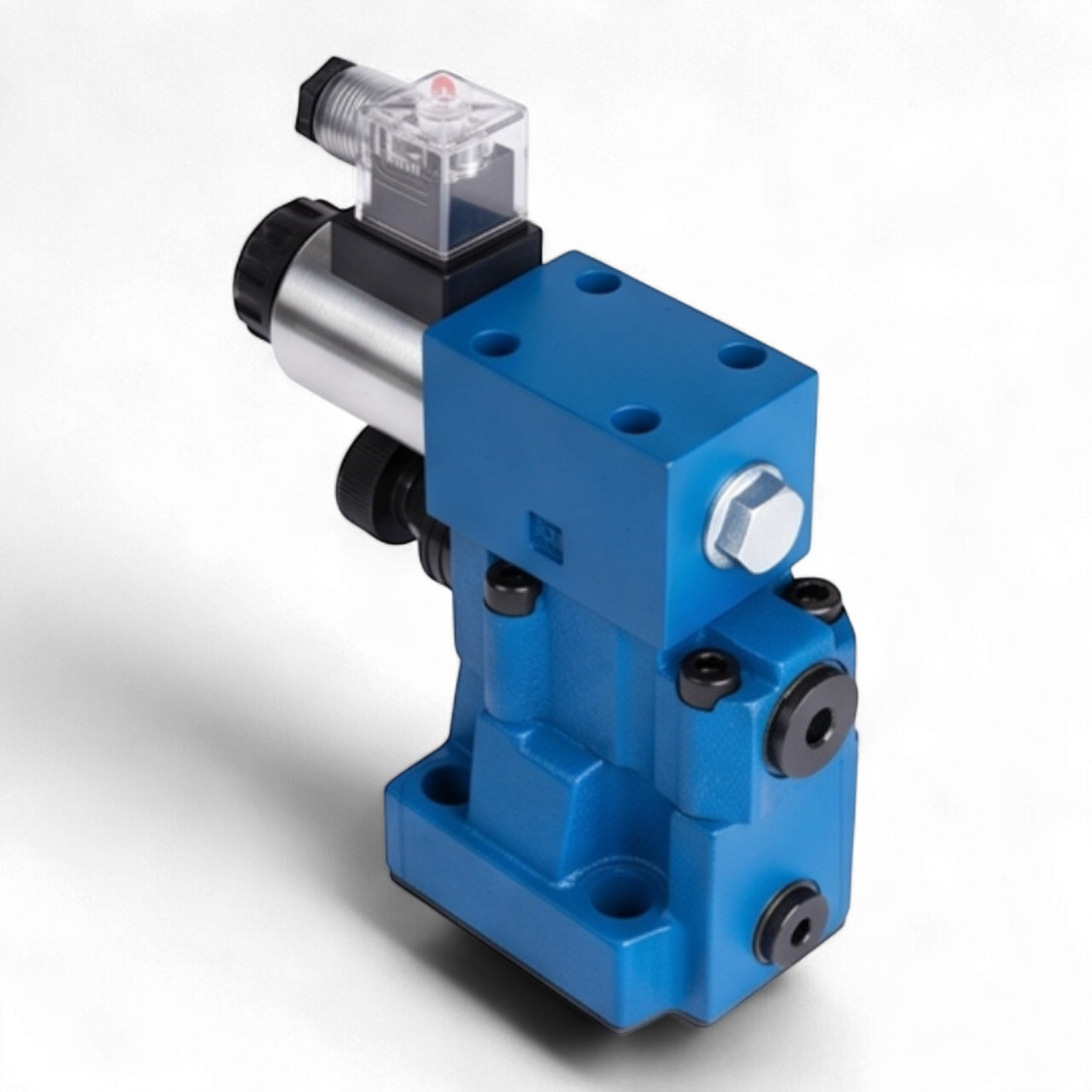

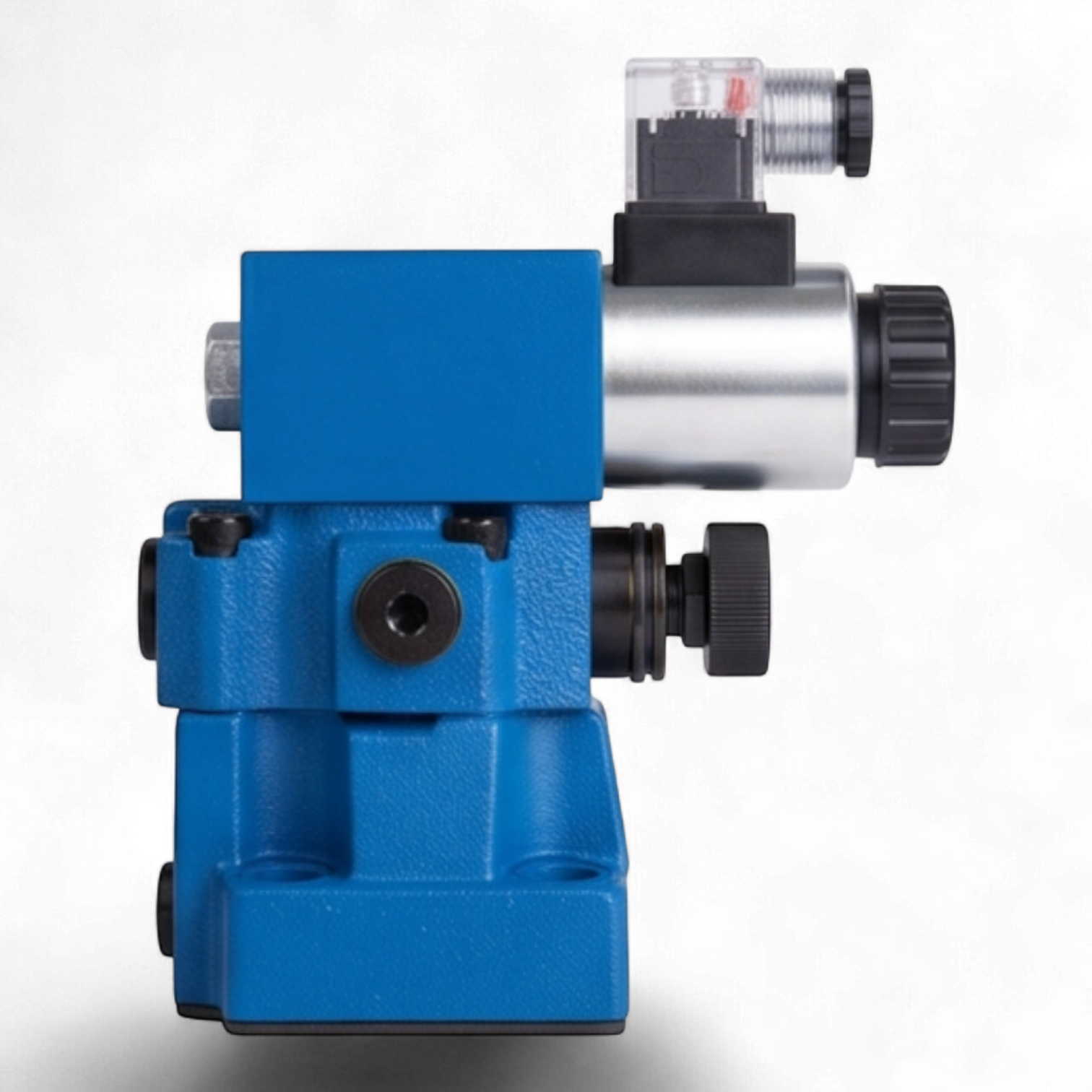

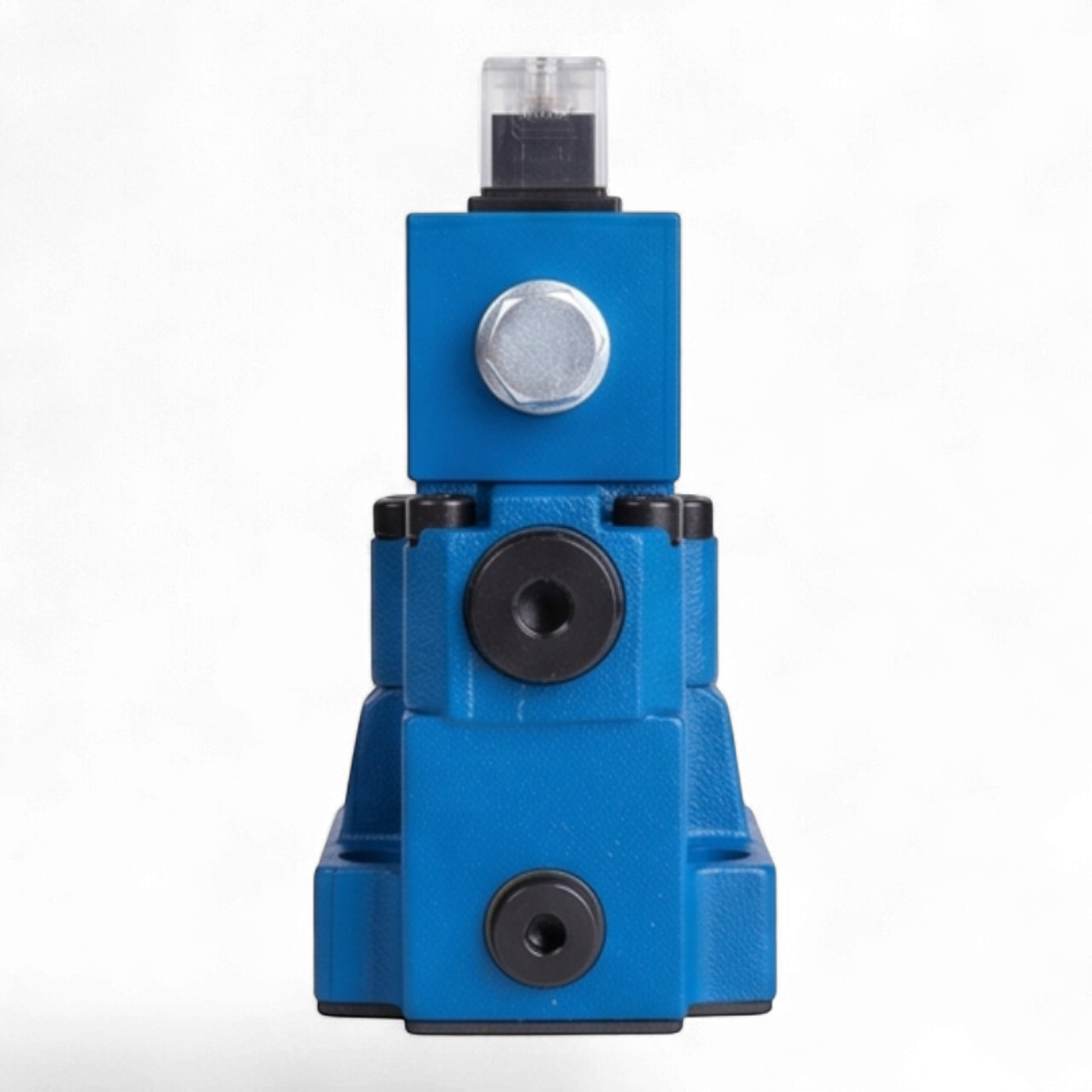

Гидроклапан предохранительный МКПВ-10/3С3Р3.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы посредством электромагнитного управления.
Конструктивное исполнение аппарата включает в себя основной каскад и вспомогательный клапан (пилот). Стыковой тип монтажа обеспечивает герметичность соединения с гидропанелью и минимизирует габариты гидроблока. Устройство рассчитано на эксплуатацию в стационарных машинах и мобильной технике при тяжелых режимах работы.
При подаче управляющего сигнала на электромагнит (24В DC) происходит изменение состояния пилота, что позволяет реализовать функцию разгрузки насоса в бак при минимальном сопротивлении. Пружинный возврат обеспечивает переход золотника в исходное состояние при снятии напряжения.
Эксплуатационные требования подразумевают использование минеральных масел с кинематической вязкостью от 10 до 700 сСт при тонкости фильтрации не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216-2001). Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата в закрытых помещениях.
