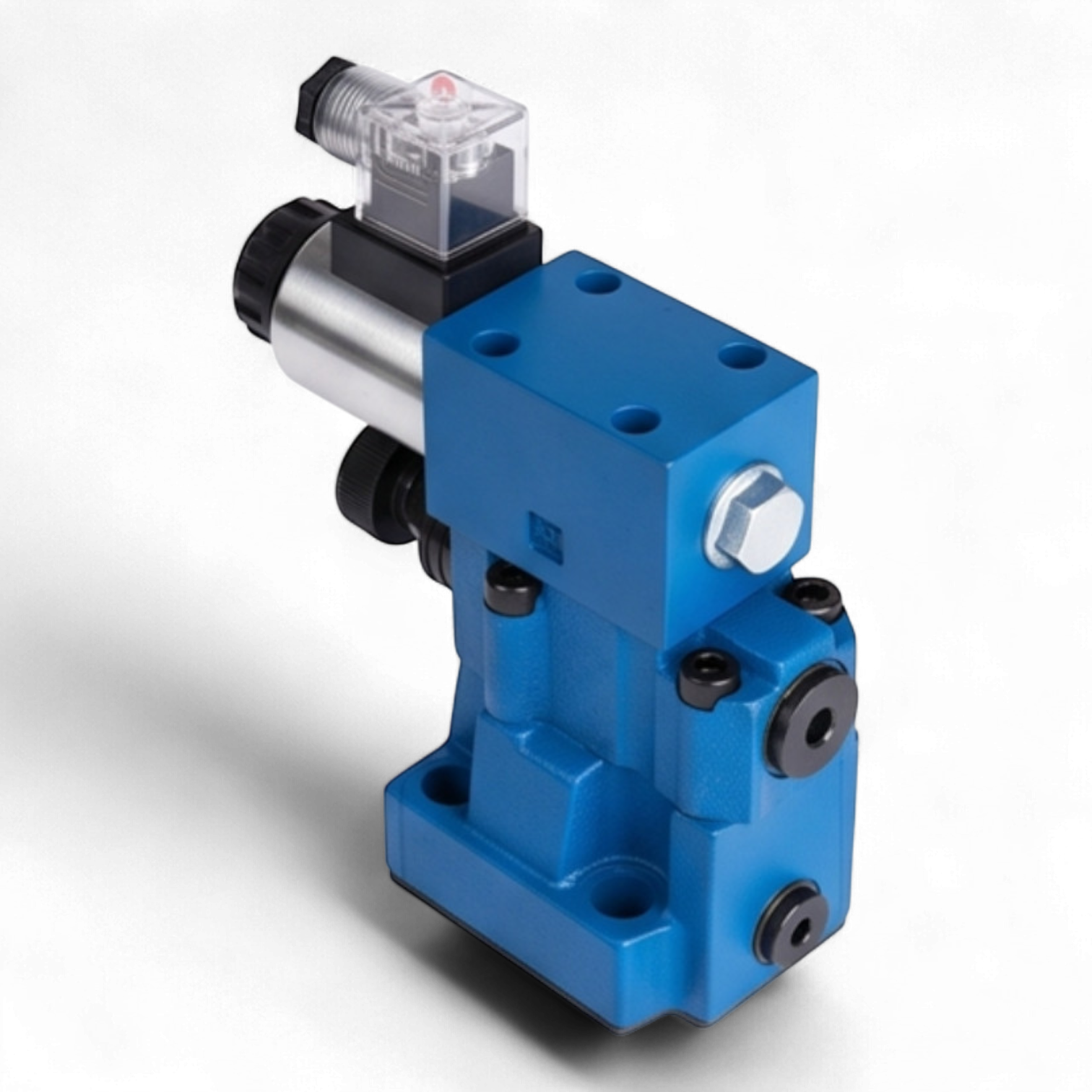

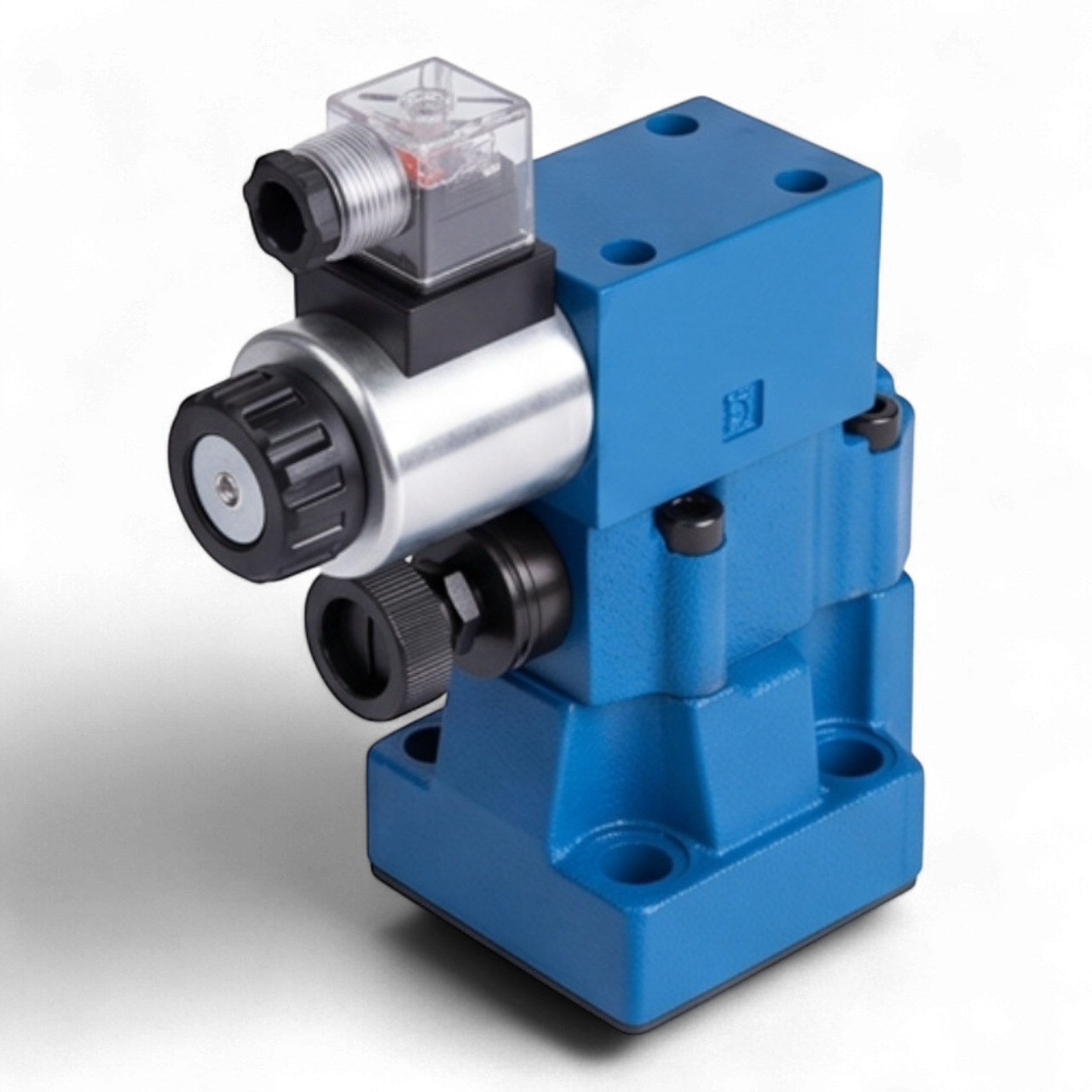

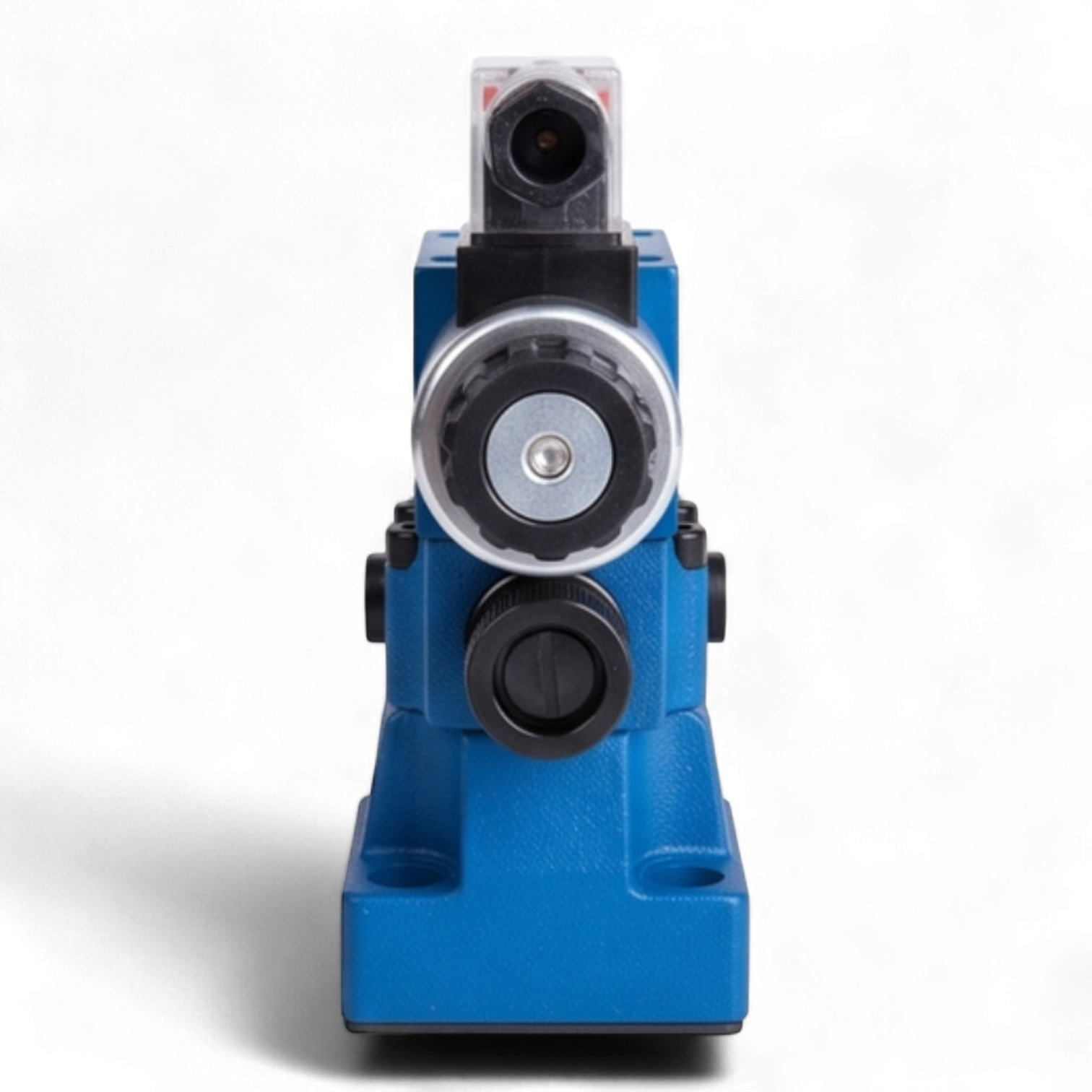

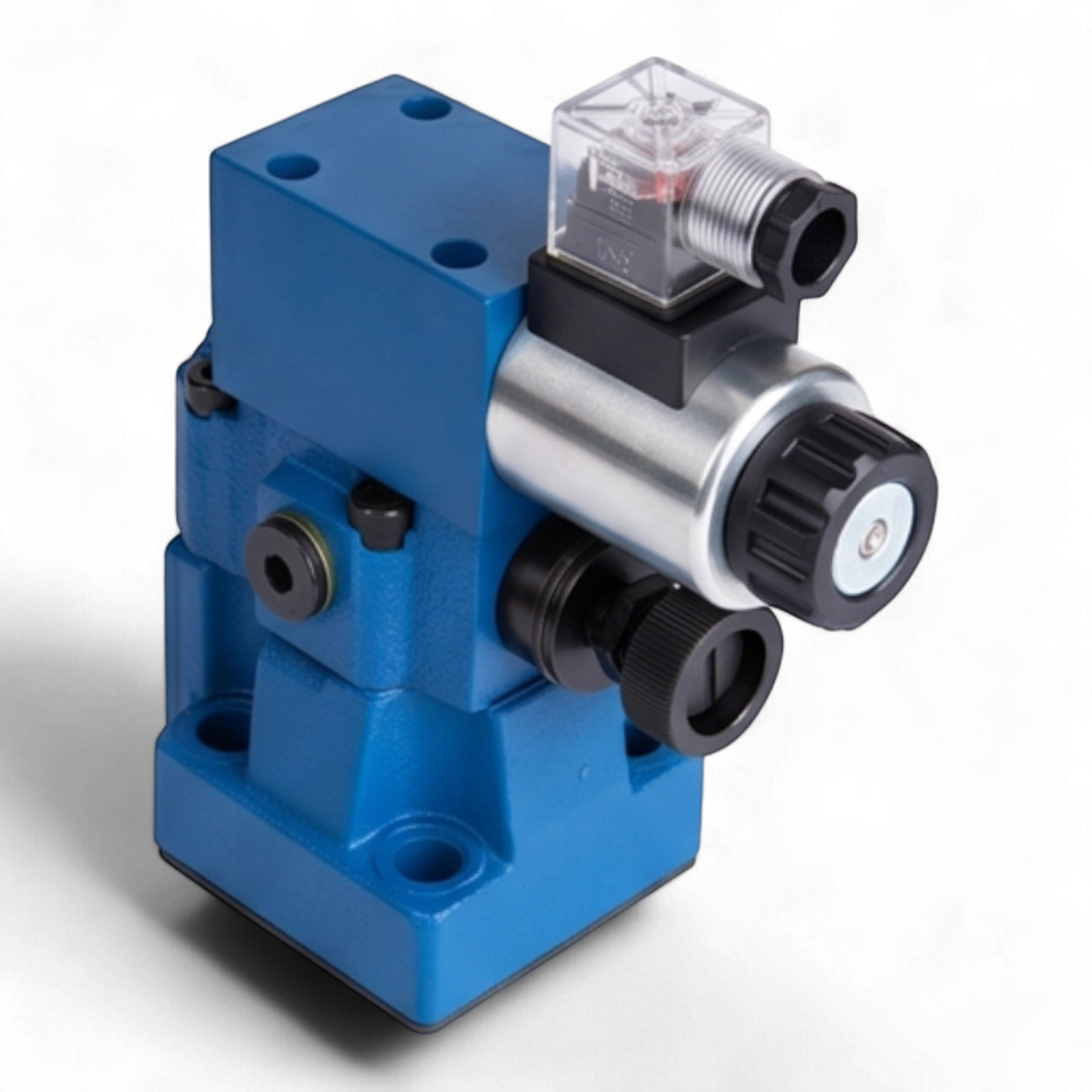

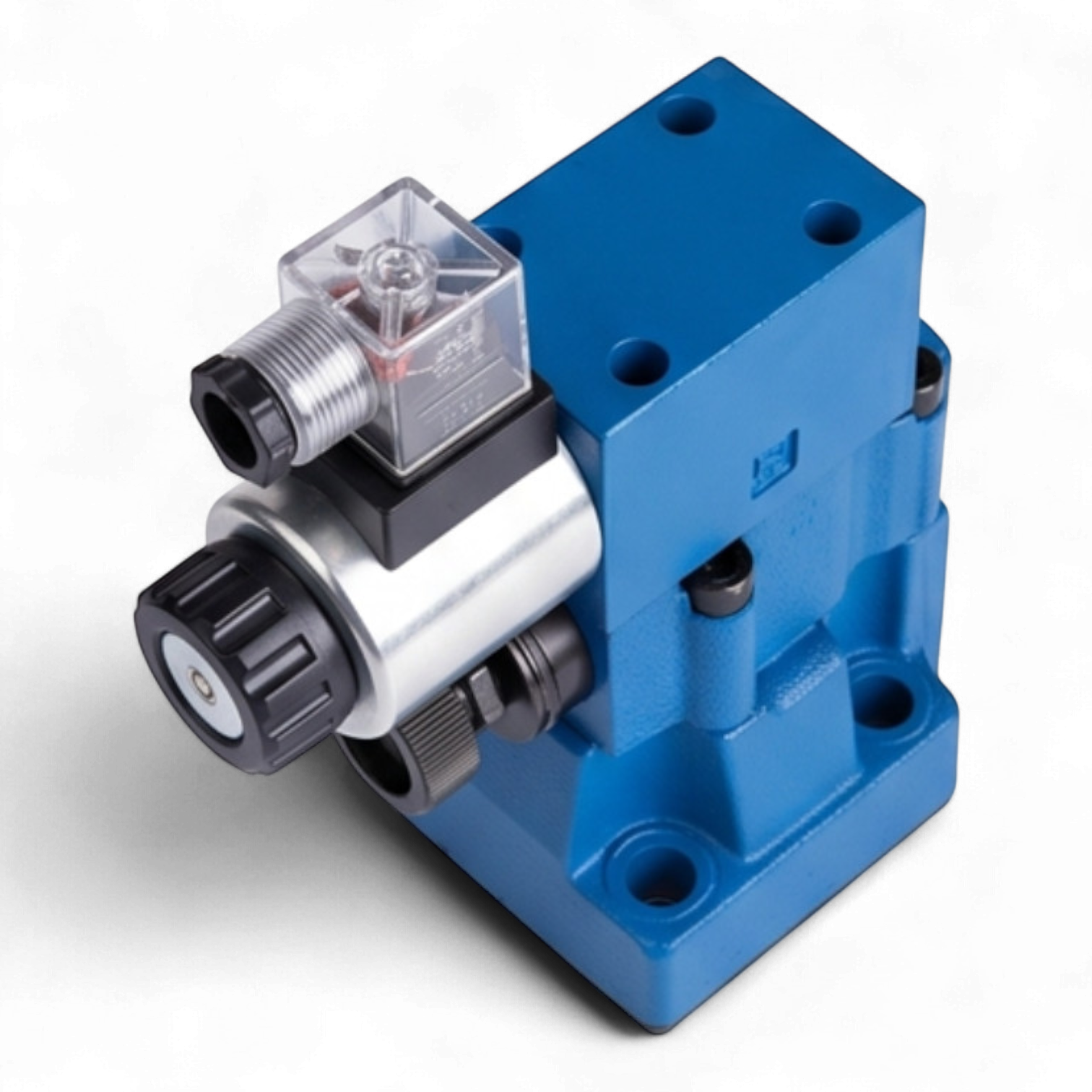

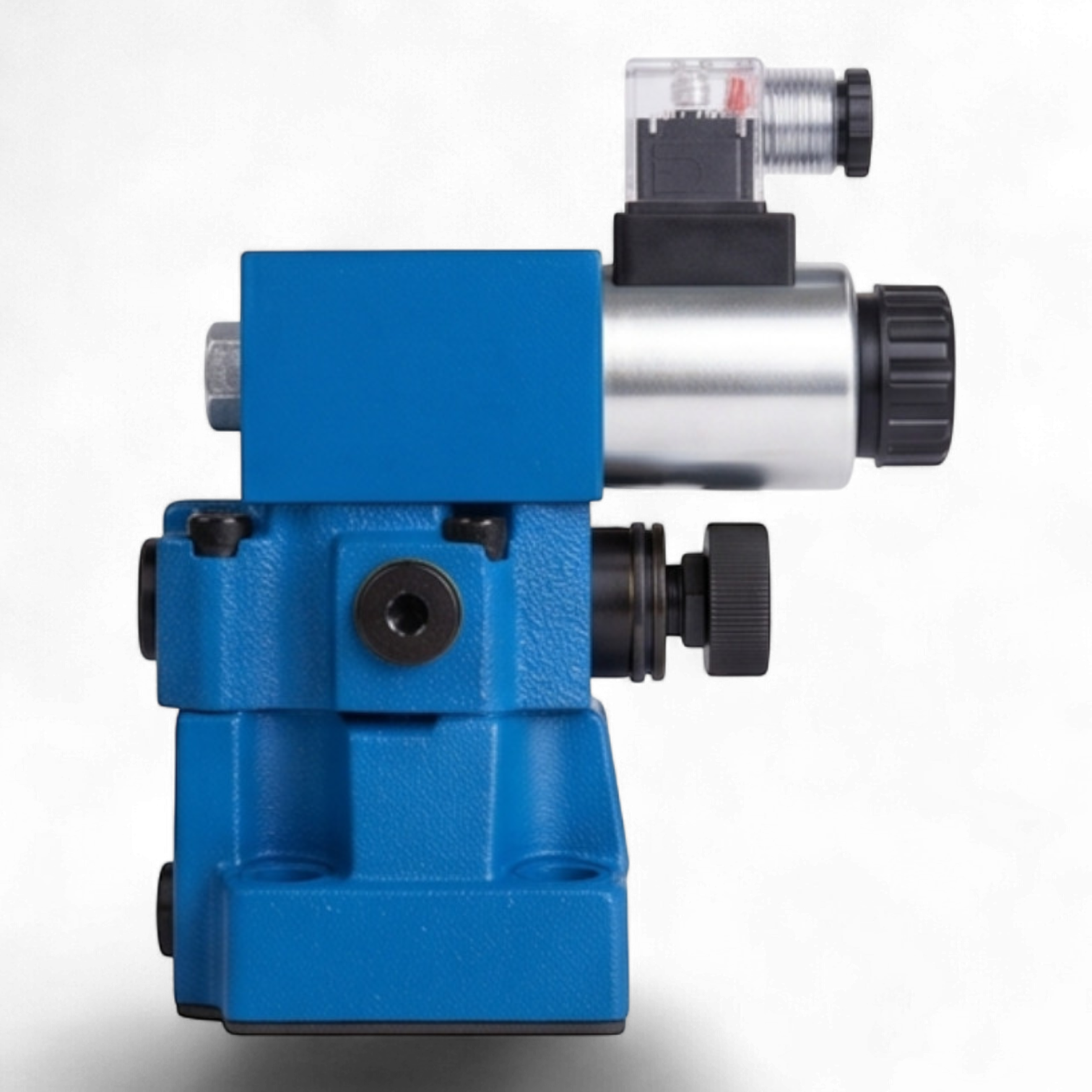

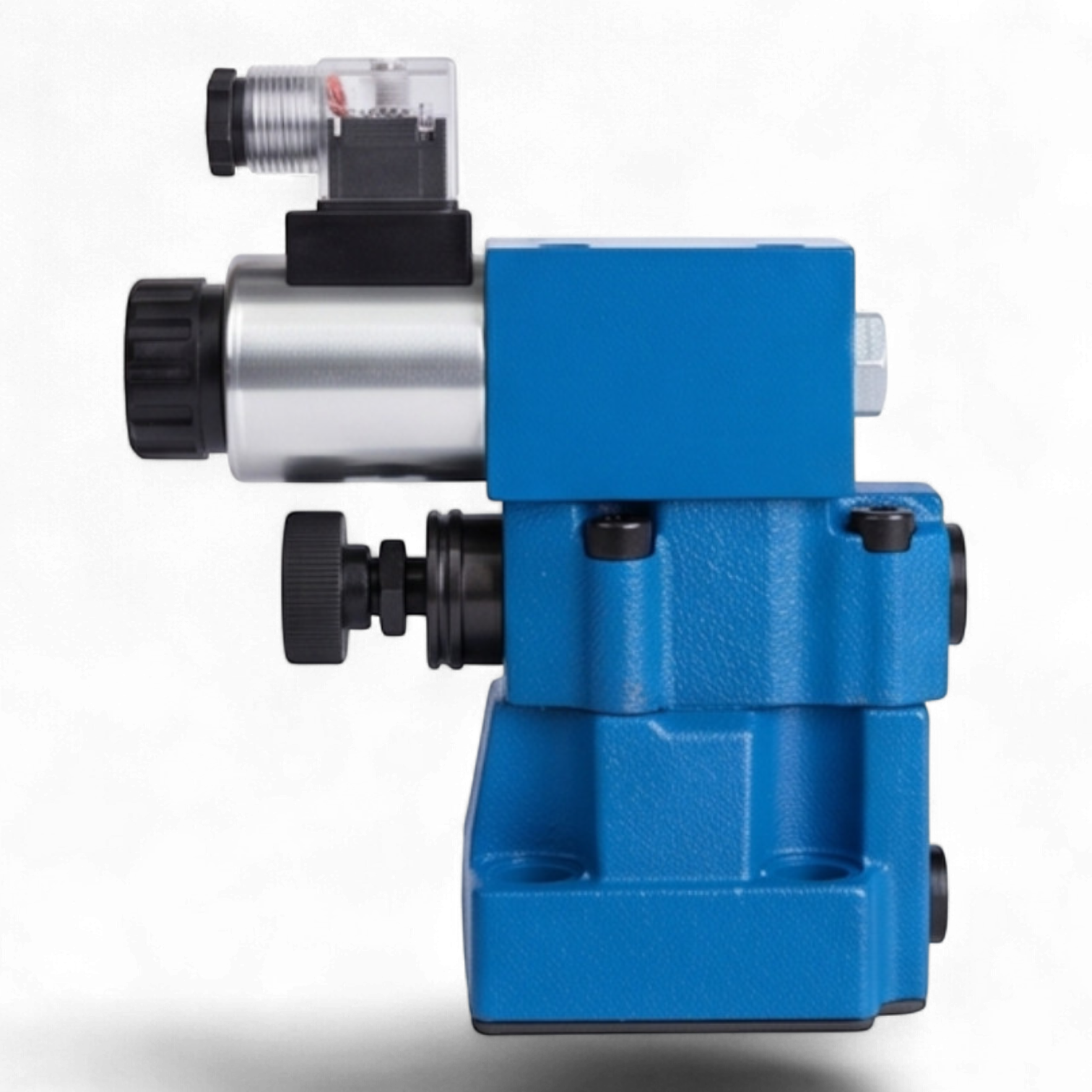

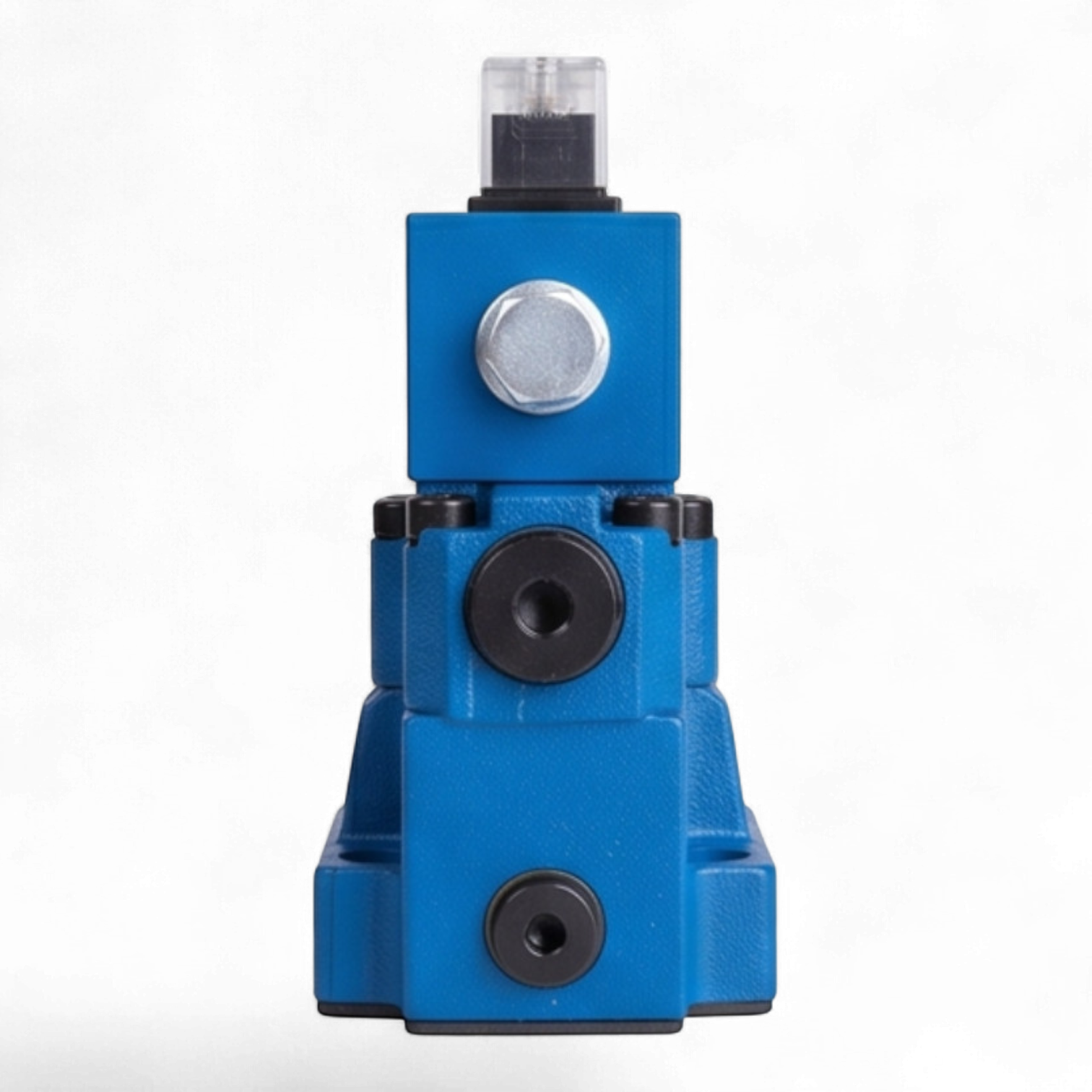

Гидроклапан предохранительный МКПВ-10/3С3Р3.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных параметров и обеспечения дистанционной разгрузки системы. Данное устройство относится к классу регулирующей гидроаппаратуры и широко применяется в станочном оборудовании и промышленных прессах.
Конструктивные и функциональные особенности
Аппарат состоит из основного клапана, управляющего каскада (пилота) и электромагнитного привода. Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой и упрощает интеграцию в сложные гидроблоки. Встроенный электромагнит на 220В переменного тока позволяет осуществлять дистанционное управление режимами работы, включая перевод системы в режим холостого хода (разгрузку).
Технические параметры
- Тип монтажа: Стыковой (присоединительная поверхность по ГОСТ 24679)
- Условный проход (Dу): 10 мм
- Номинальное давление на входе: 32 МПа
- Диапазон регулирования давления: 2.0–35 МПа
- Номинальный расход рабочей жидкости: 63 л/мин
- Максимальный расход: до 100 л/мин
- Напряжение питания электромагнита: 220 В AC (50 Гц)
- Тип управления: Электромагнитное разгрузочное устройство
- Рабочая среда: Минеральные масла с кинематической вязкостью 10–400 мм²/с
- Тонкость фильтрации: не более 25 мкм
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-71
- Температурный диапазон эксплуатации: от +1°C до +55°C (окружающая среда)
- Масса изделия: 4.8 кг
Эксплуатационные преимущества
Конструкция МКПВ-10/3С3Р3.220 обеспечивает высокую стабильность поддержания давления при изменении расхода через клапан. Наличие демпфирующих элементов в линии управления снижает риск возникновения автоколебаний и гидравлических ударов при срабатывании. Климатическое исполнение УХЛ4 гарантирует надежную работу в закрытых отапливаемых помещениях.
