Техническое описание гидроклапана МКПВ-10/3С3Р3.12

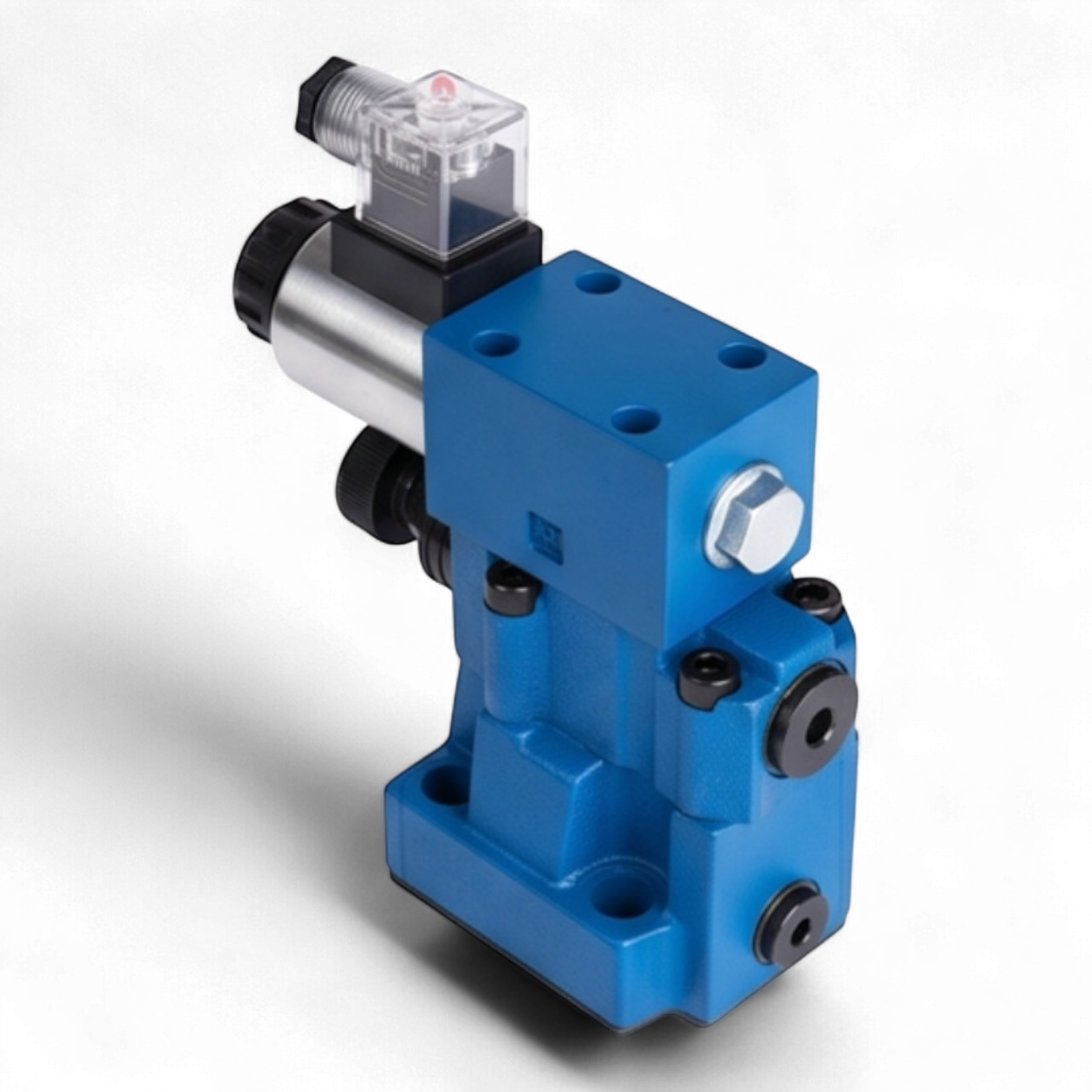

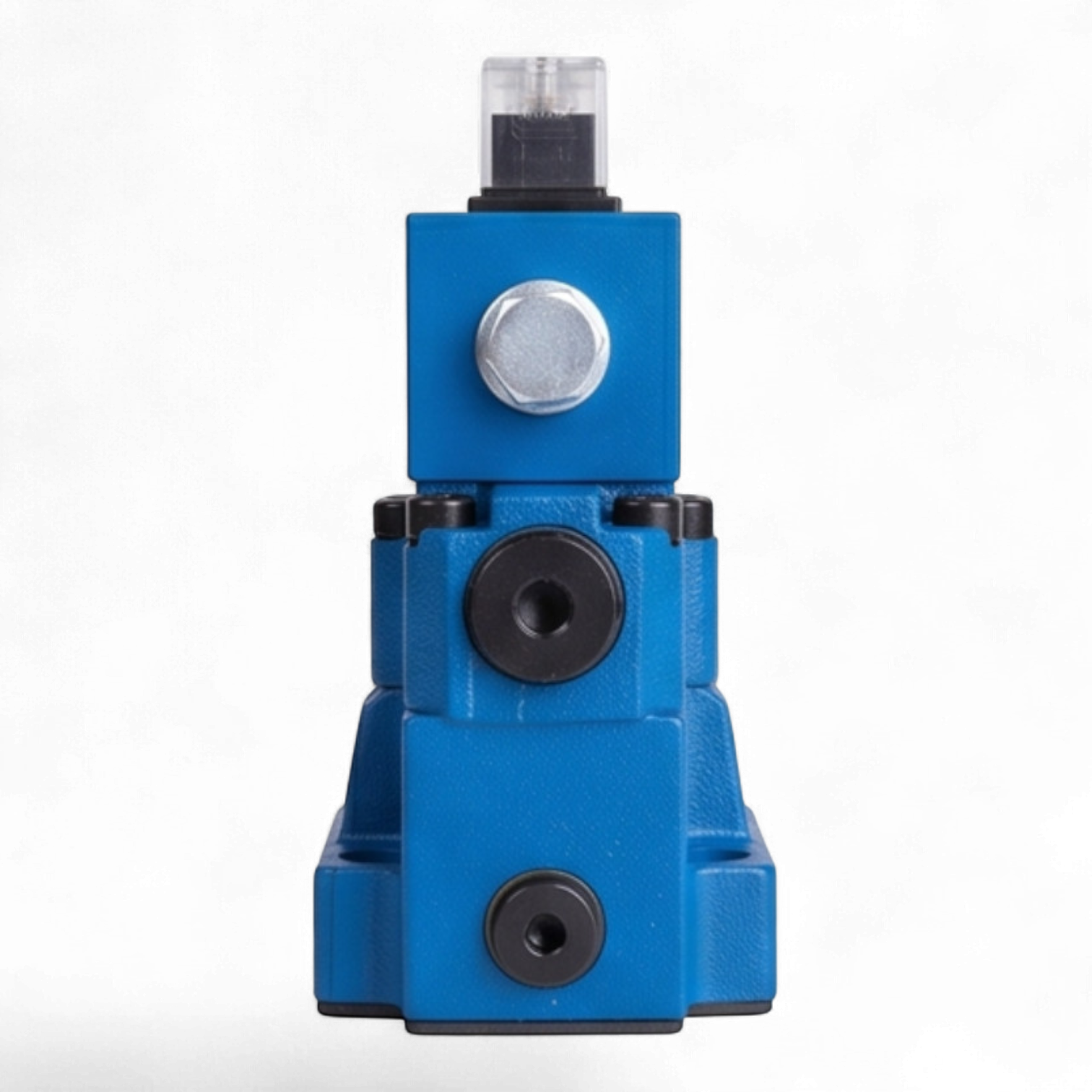

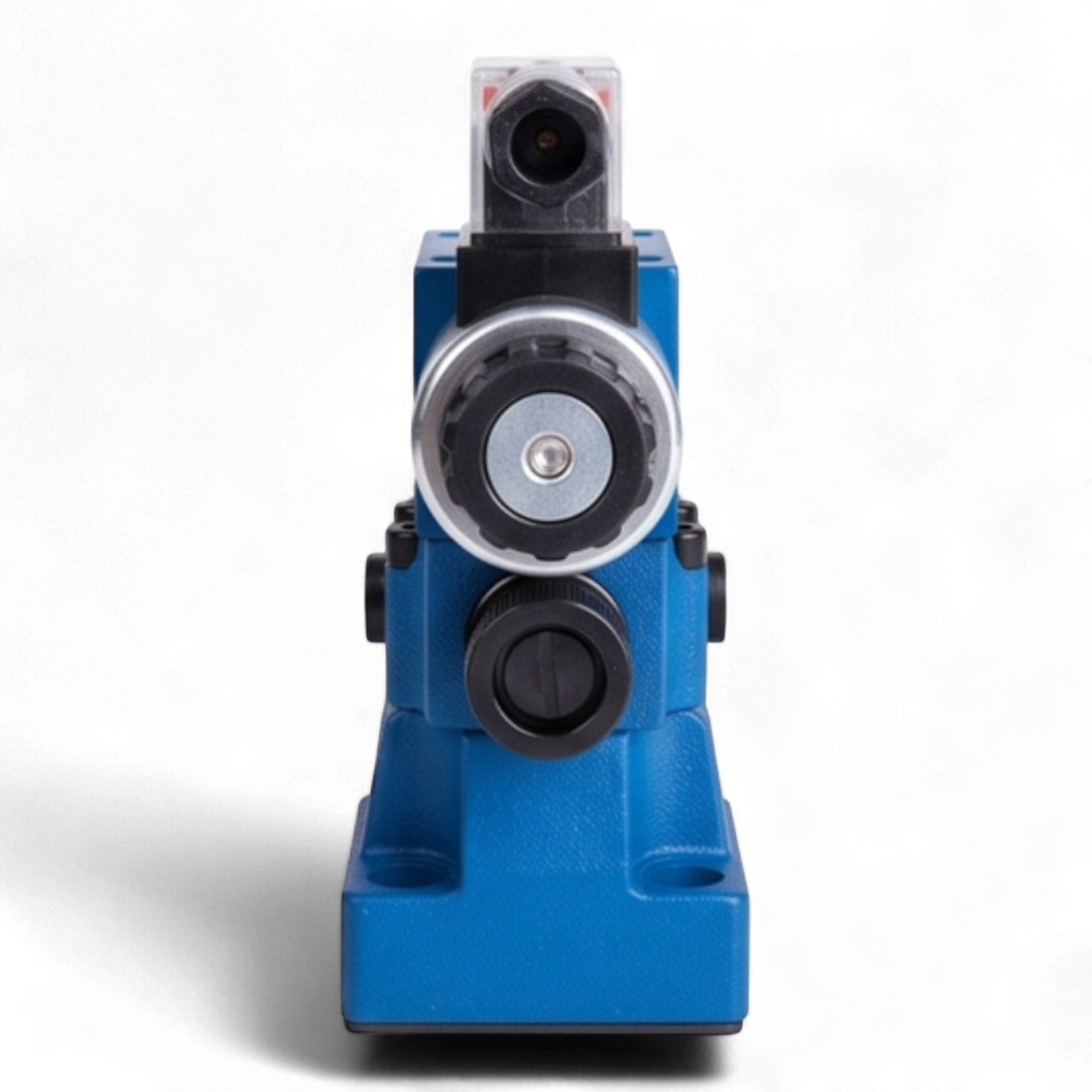

Гидроклапан предохранительный МКПВ-10/3С3Р3.12 представляет собой аппарат патронного (встраиваемого) исполнения, предназначенный для поддержания установленного давления, защиты гидросистемы от превышения номинальных параметров и дистанционной разгрузки системы. Данное устройство относится к клапанам непрямого действия и обеспечивает высокую стабильность характеристик при изменении расхода рабочей жидкости.
Конструктивные особенности и принцип работы
Аппарат выполнен по схеме стыкового монтажа, что позволяет интегрировать его непосредственно на монтажную плиту или гидроблок. В состав конструкции входят основной каскад (клапан с конусным или золотниковым затвором) и вспомогательный каскад (пилот), обеспечивающий прецизионную настройку давления открытия. Наличие электромагнитного управления позволяет осуществлять дистанционную разгрузку гидросистемы в автоматическом режиме.
Технические параметры
- Условный проход (Dy): 10 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: определяется жесткостью пружины пилота
- Тип монтажа: стыковой (притычной)
- Управление разгрузкой: электромагнитное (12В DC)
- Максимальная пропускная способность: до 160 л/мин (зависит от вязкости среды)
- Рабочая среда: минеральные масла очищенные (класс чистоты не ниже 12 по ГОСТ 17216)
- Кинематическая вязкость масла: 10–700 мм²/с (сСт)
- Температурный режим эксплуатации: от -40°C до +120°C
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 16 кг
Эксплуатационные преимущества
Применение МКПВ-10/3С3Р3.12 в гидравлических схемах обеспечивает минимальные потери давления в режиме разгрузки и высокую скорость срабатывания при скачках нагрузки. Стыковой тип присоединения минимизирует количество трубопроводных соединений, снижая риск утечек и упрощая техническое обслуживание узла. Устройство характеризуется высокой циклической долговечностью — до 3000 переключений в час.
