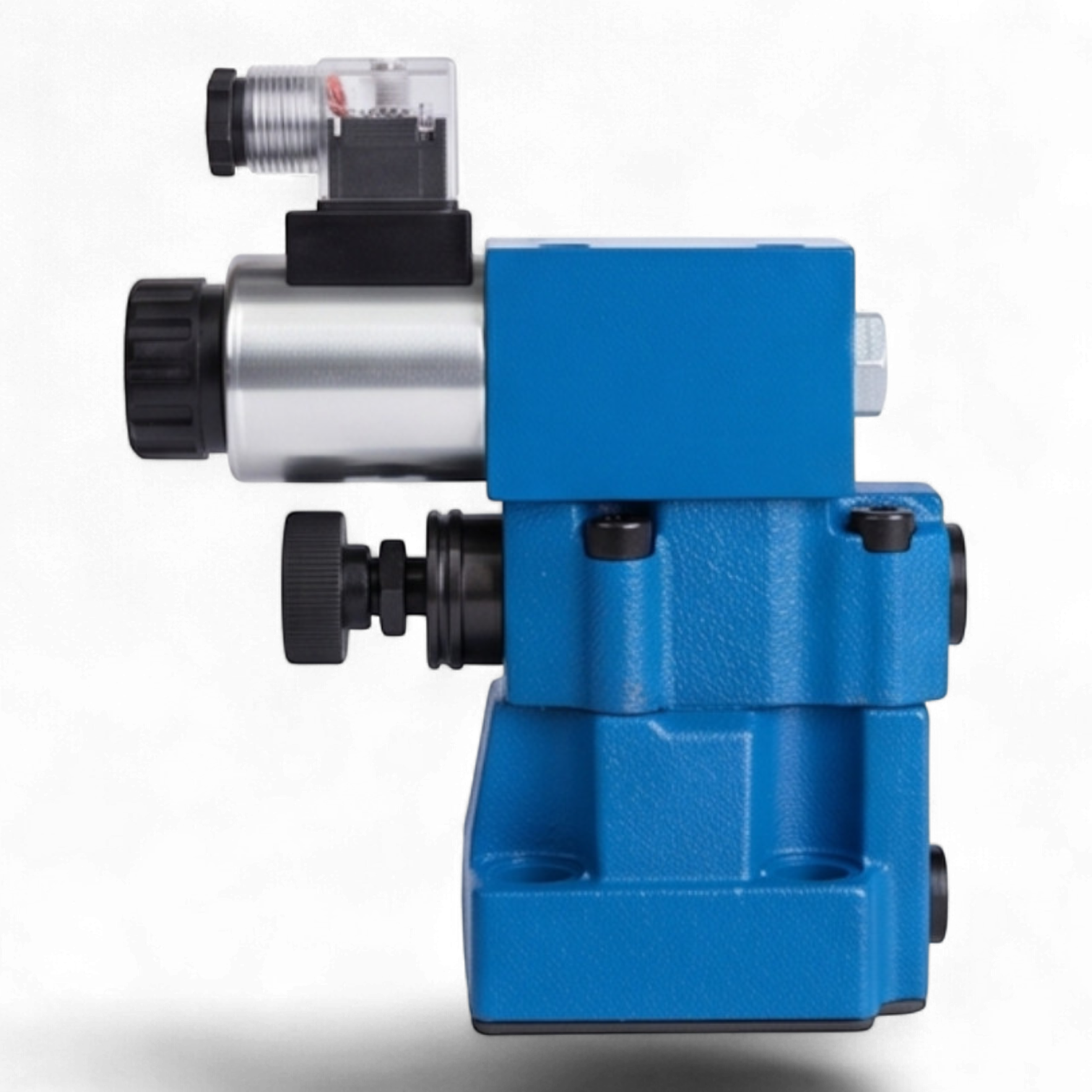

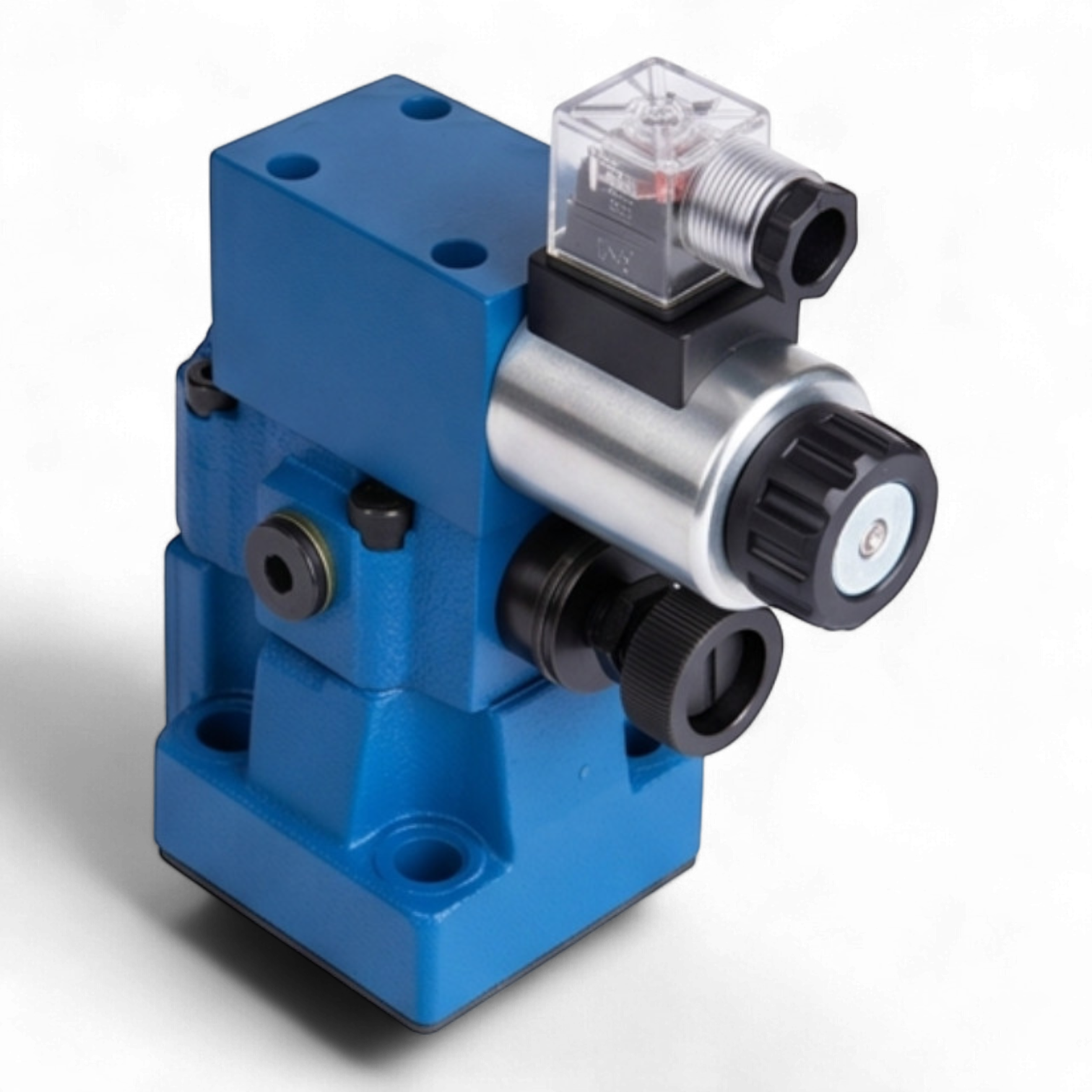

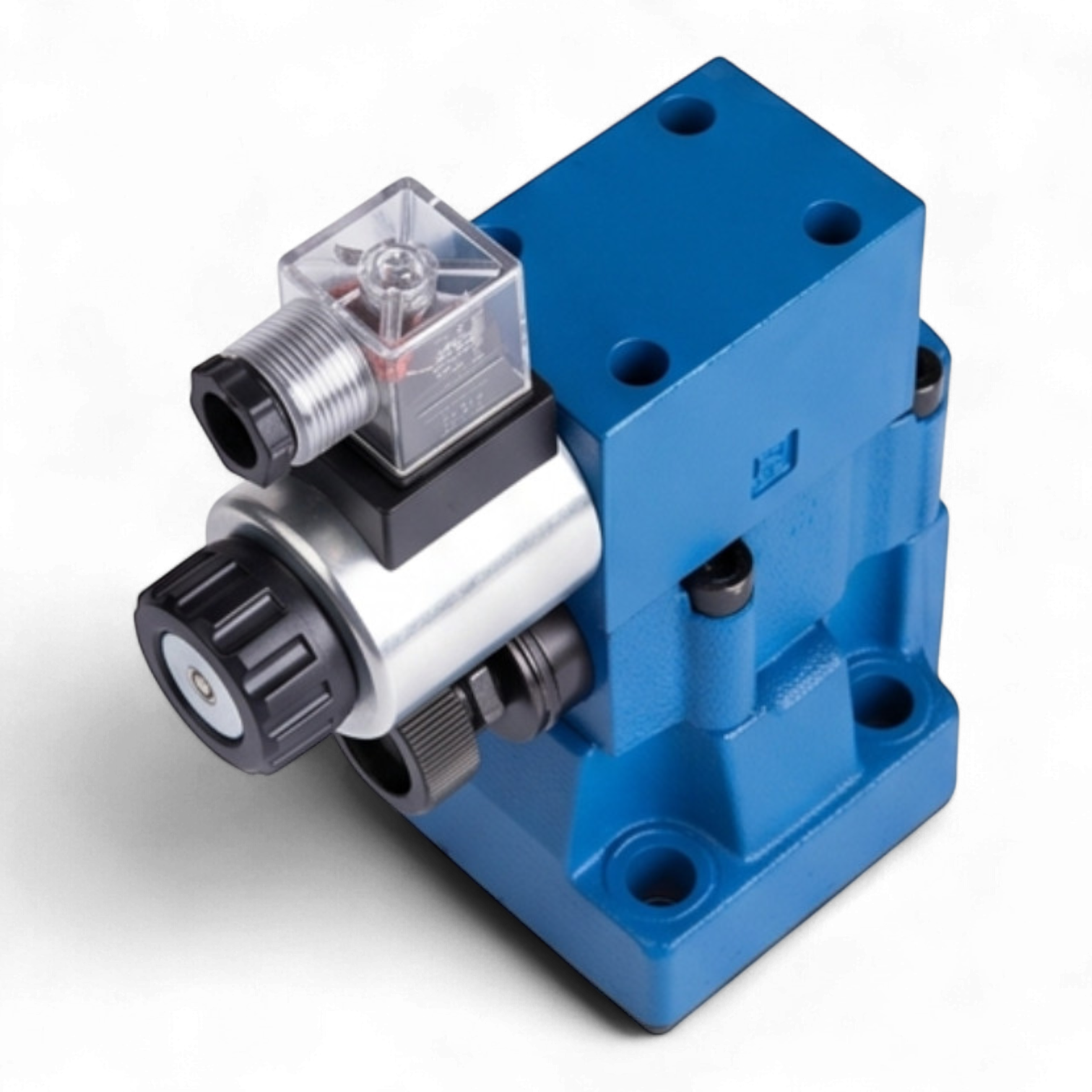

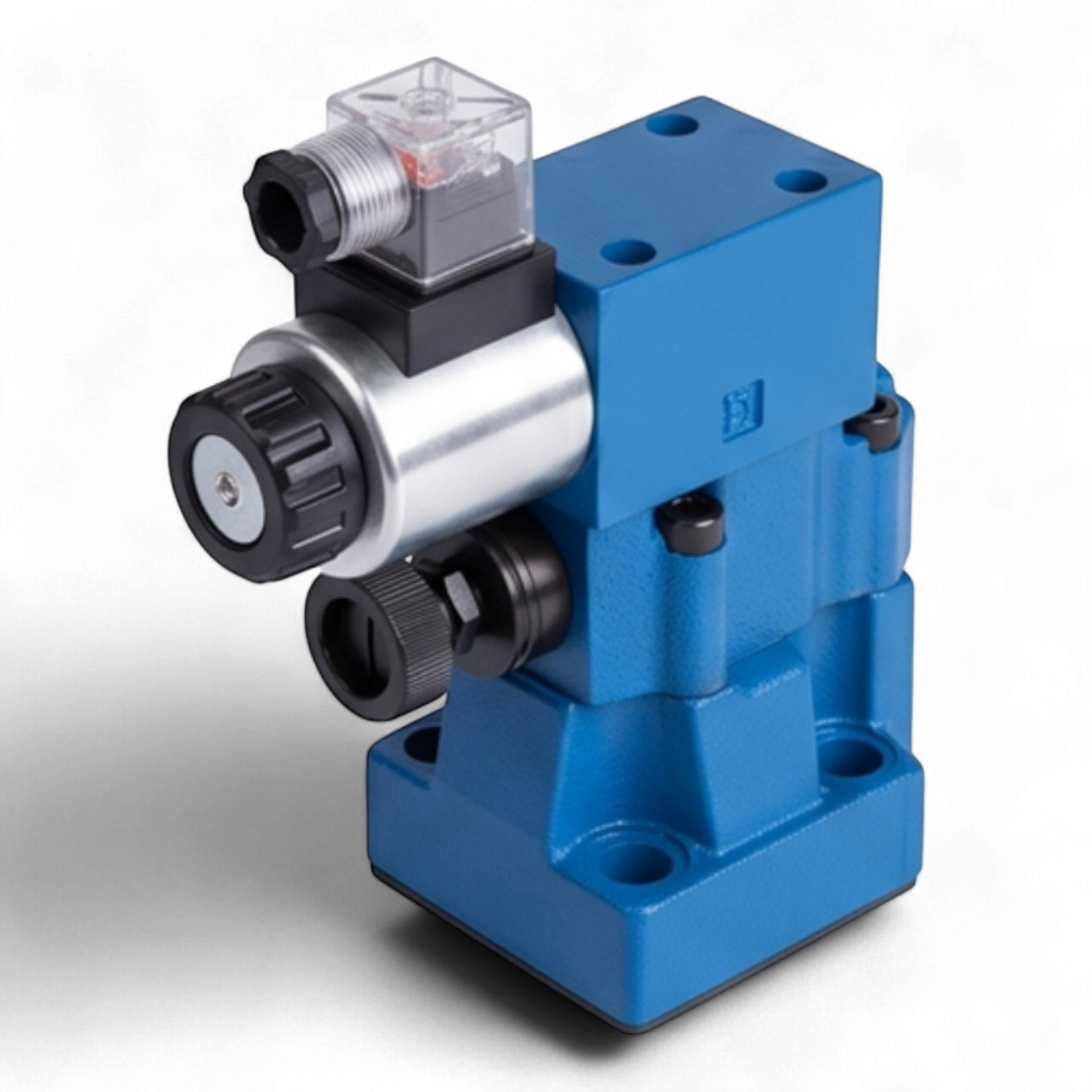

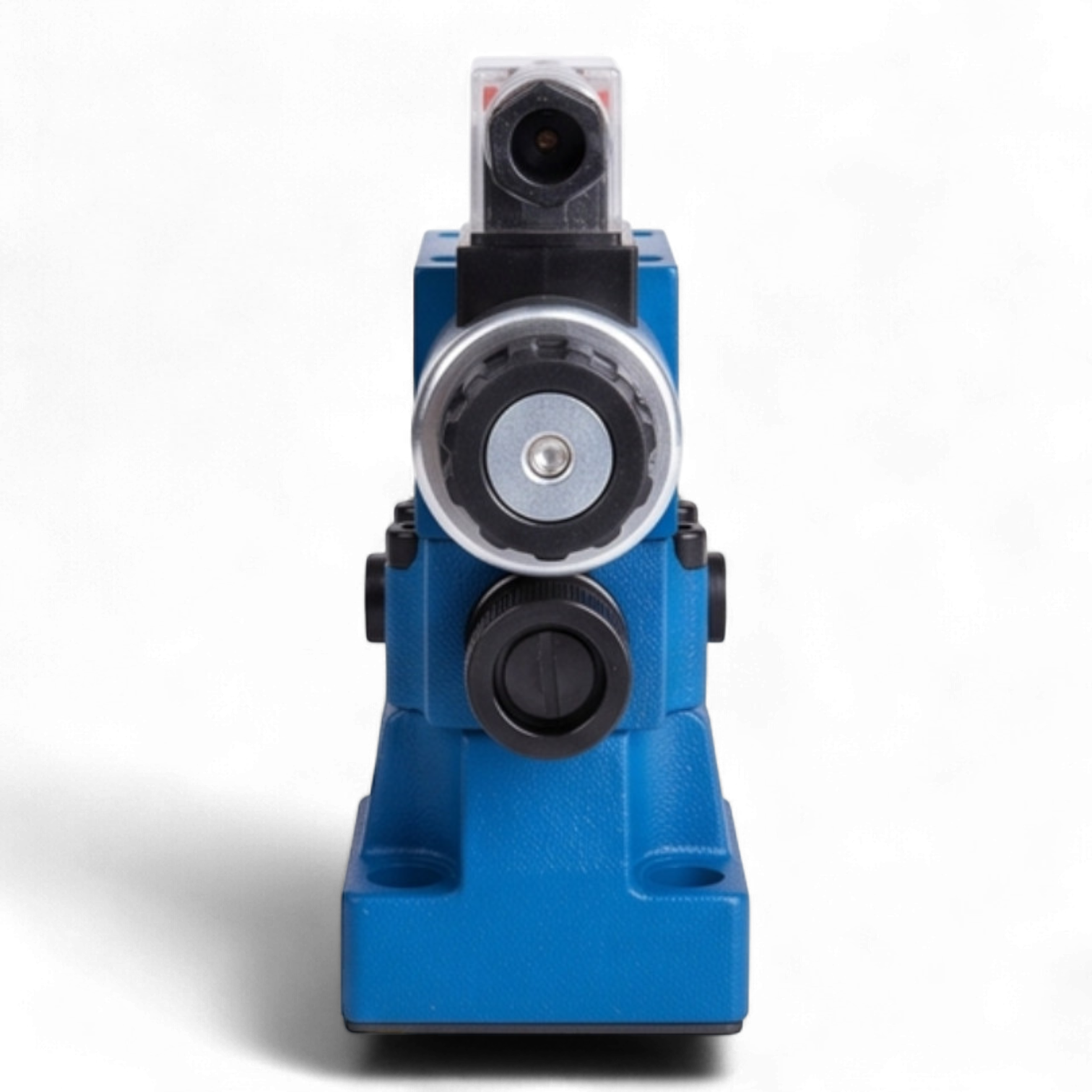

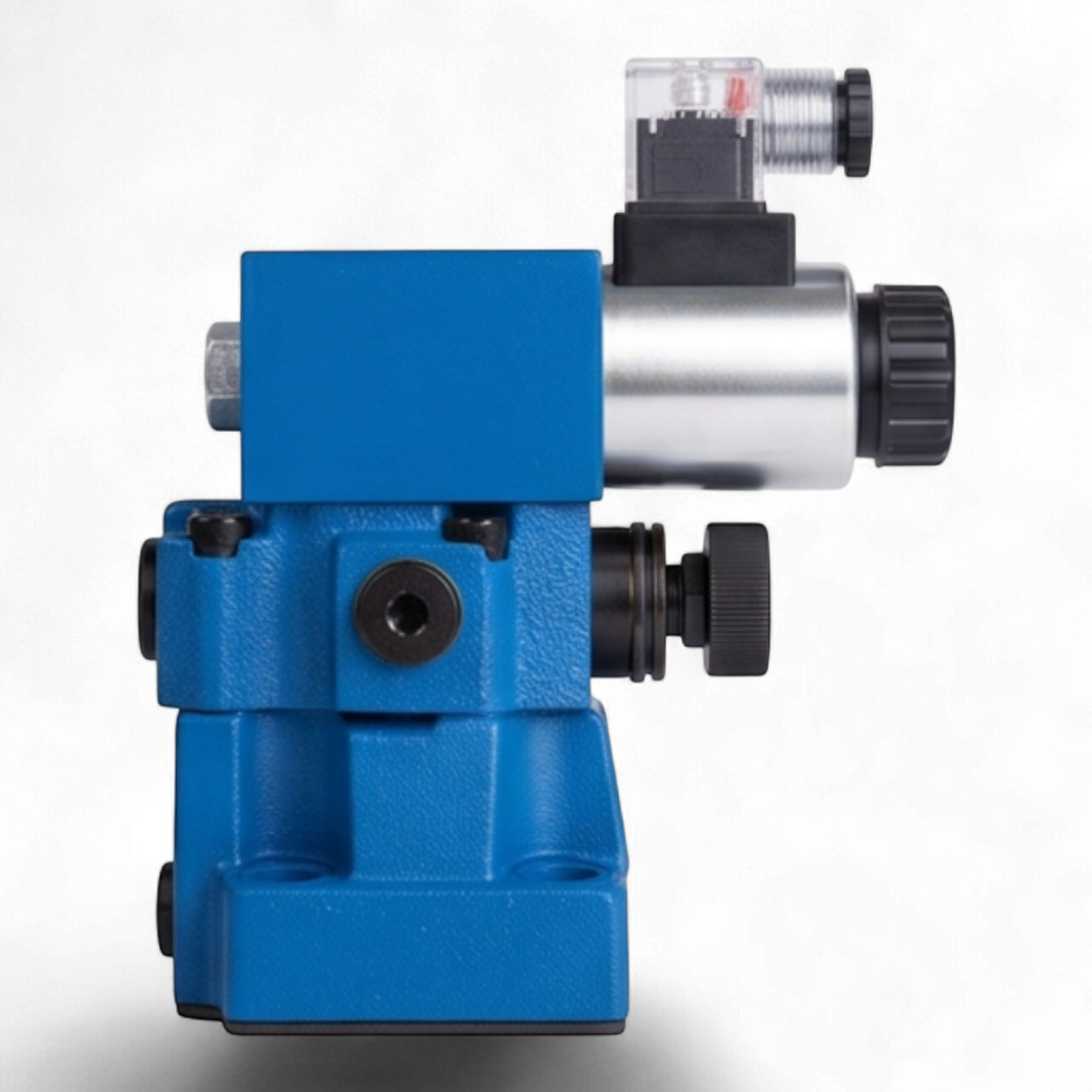

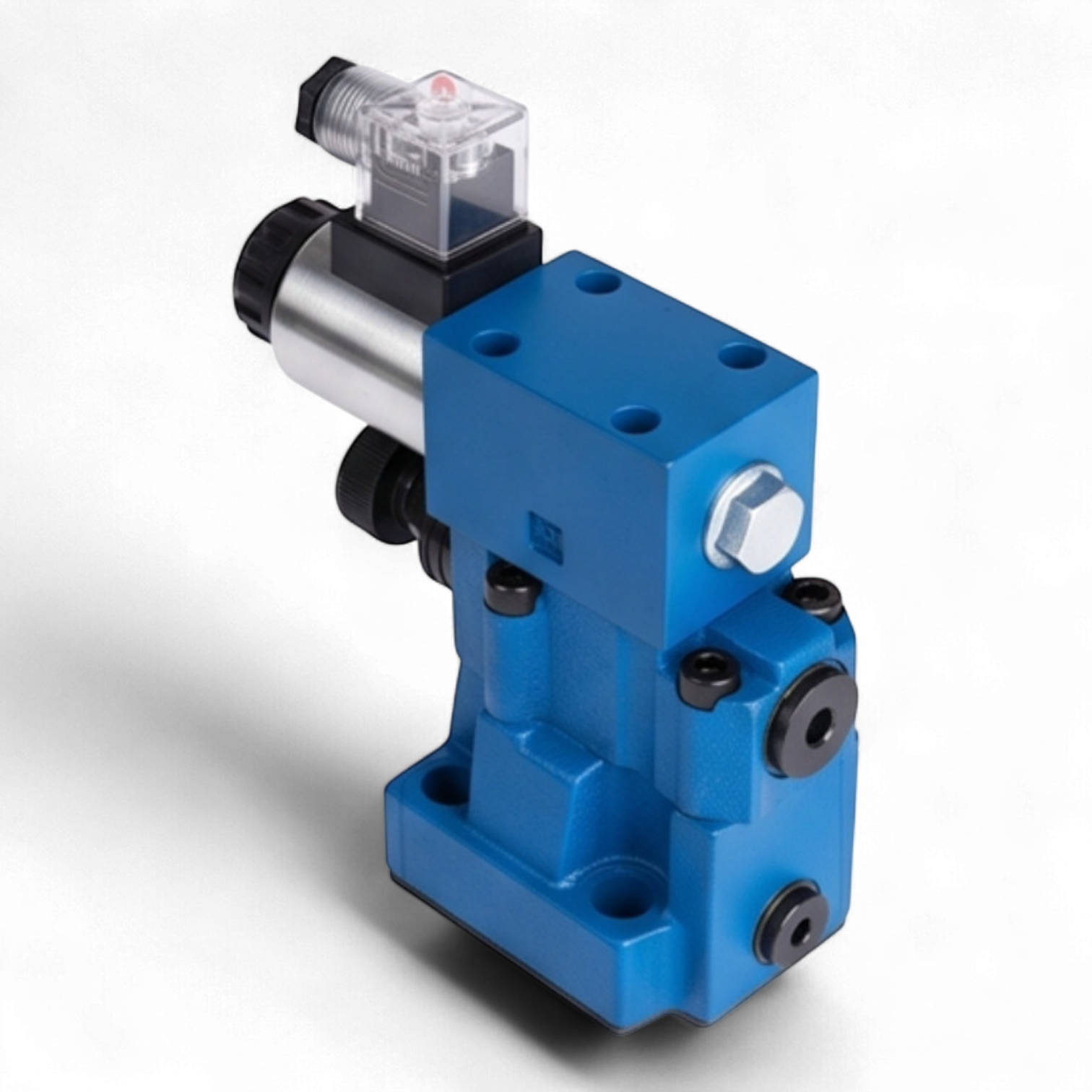

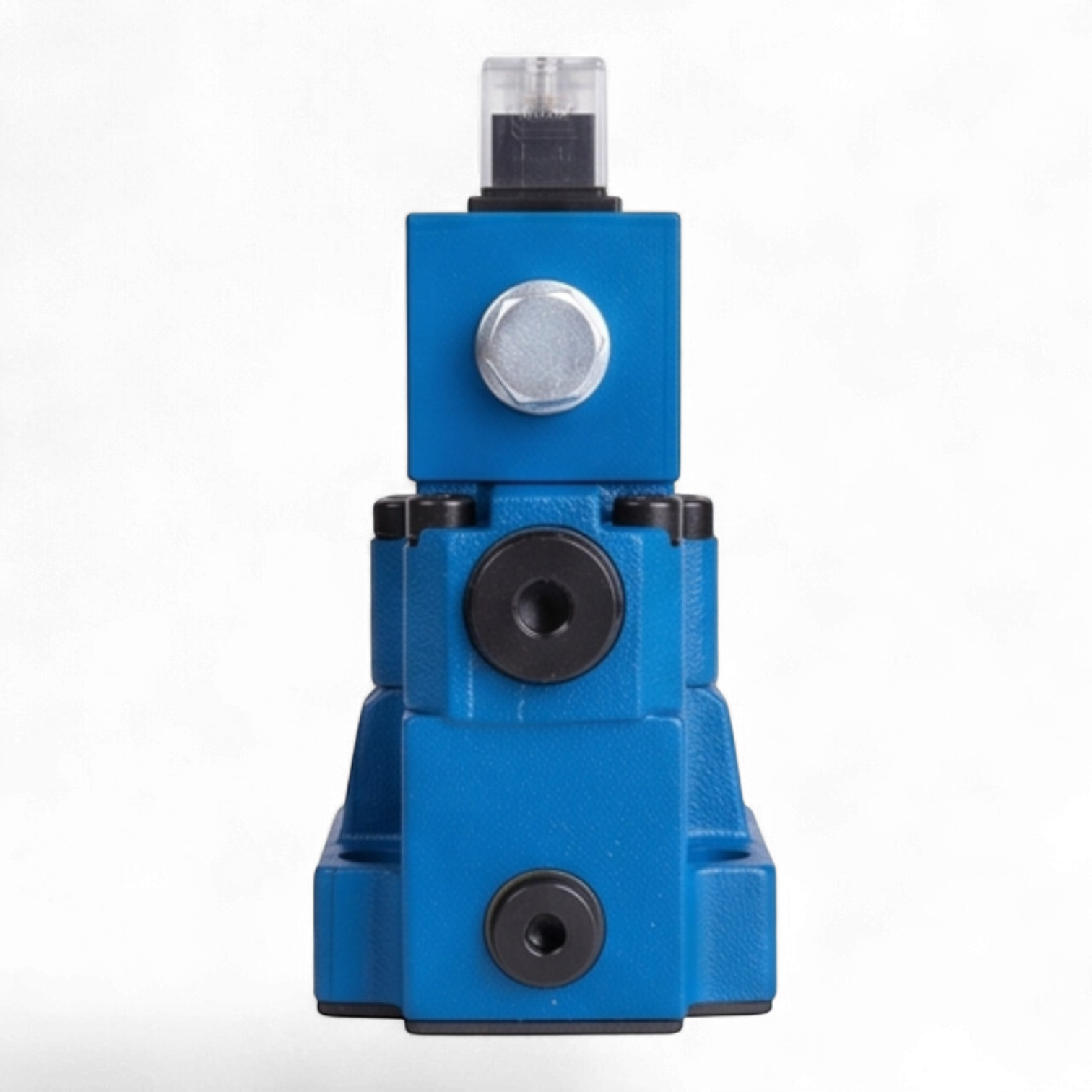

Техническое описание гидроклапана МКПВ-10/3С3Р3.110
Гидроклапан предохранительный МКПВ-10/3С3Р3.110 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и обеспечения дистанционной разгрузки системы. Данное устройство относится к классу аппаратуры непрямого действия и эксплуатируется в составе стационарного промышленного оборудования и мобильной техники.
Конструктивные и эксплуатационные особенности
Аппарат выполнен в стальном корпусе с антикоррозийным покрытием. Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой и минимизирует гидравлические потери. Управление функциональным состоянием осуществляется посредством встроенного электромагнитного привода, работающего от сети переменного тока 110В. В конструкции предусмотрен механизм пружинного возврата золотника в исходное положение при обесточивании катушки.
Технические параметры
Условный проход (Ду): 10 мм.
Номинальное давление нагнетания: 25 МПа (250 бар).
Диапазон регулирования давления: определяется характеристиками основной пружины каскада.
Тип управления: электромагнитное (соленоидное).
Параметры электропитания: 110 В, 50 Гц.
Пропускная способность: до 160 л/мин (в зависимости от вязкости среды).
Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт).
Класс чистоты рабочей жидкости: не ниже 12-го по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм).
Температурный диапазон эксплуатации: от -40°C до +70°C для окружающей среды и до +120°C для рабочей жидкости.
Климатическое исполнение и категория размещения: УХЛ4 согласно ГОСТ 15150-69.
Функциональные преимущества
Высокое быстродействие электромагнитной системы позволяет использовать клапан в автоматизированных циклах с частотой включений до 3000 циклов в час. Стыковой способ монтажа упрощает интеграцию в гидроблоки и сокращает время на проведение регламентных работ. Устройство оснащено визуальным индикатором срабатывания и защищено от электрических перегрузок, что повышает общую отказоустойчивость гидросистемы.
