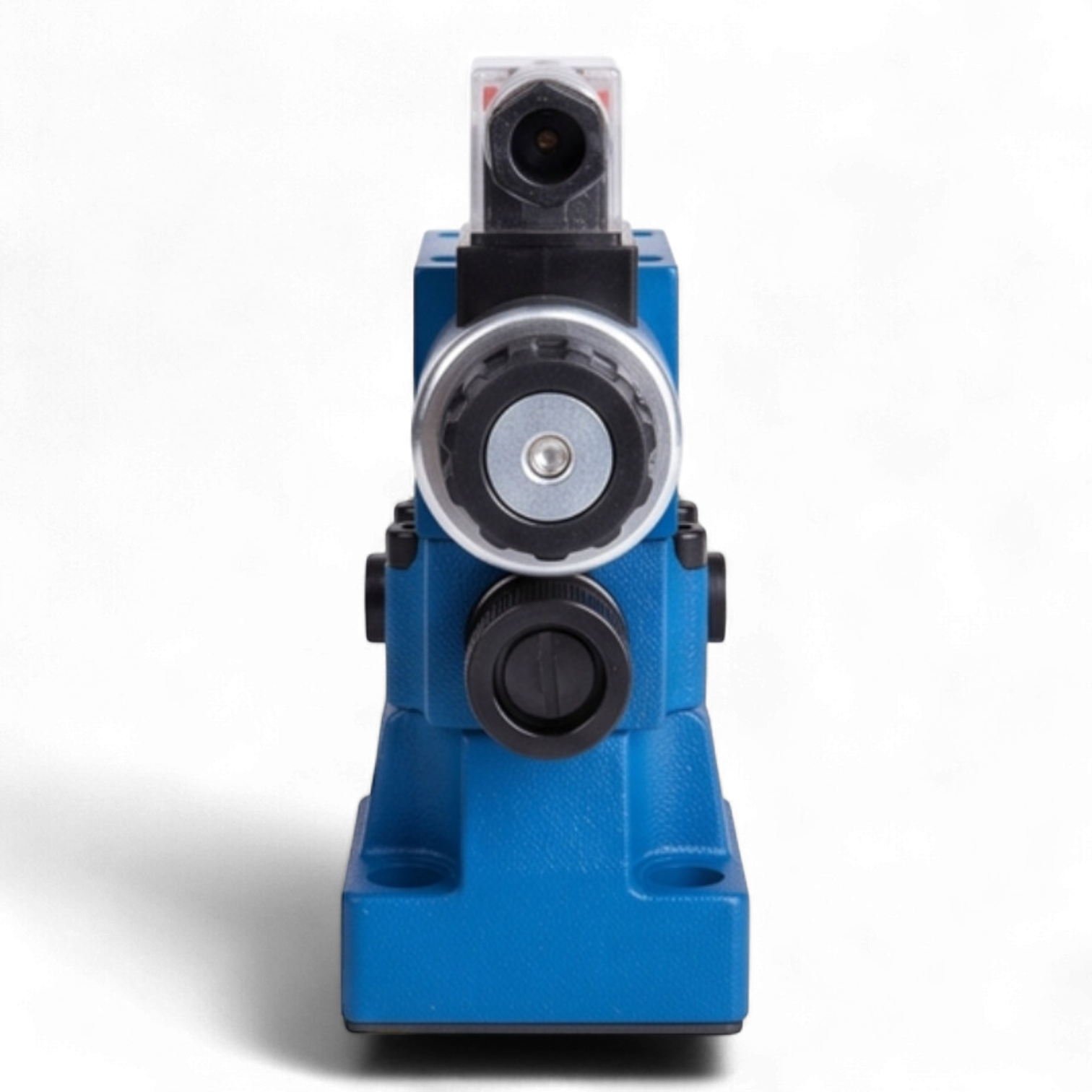

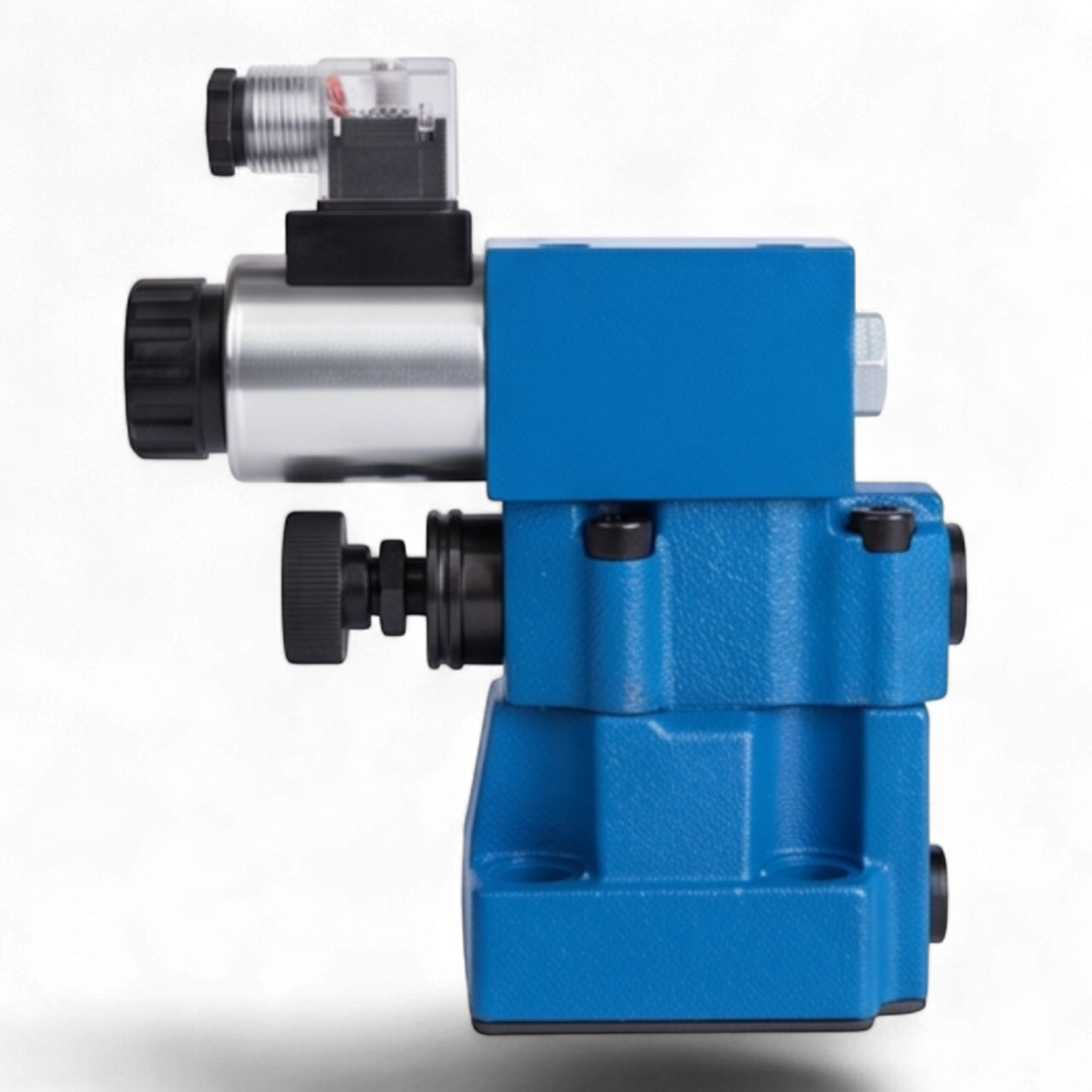

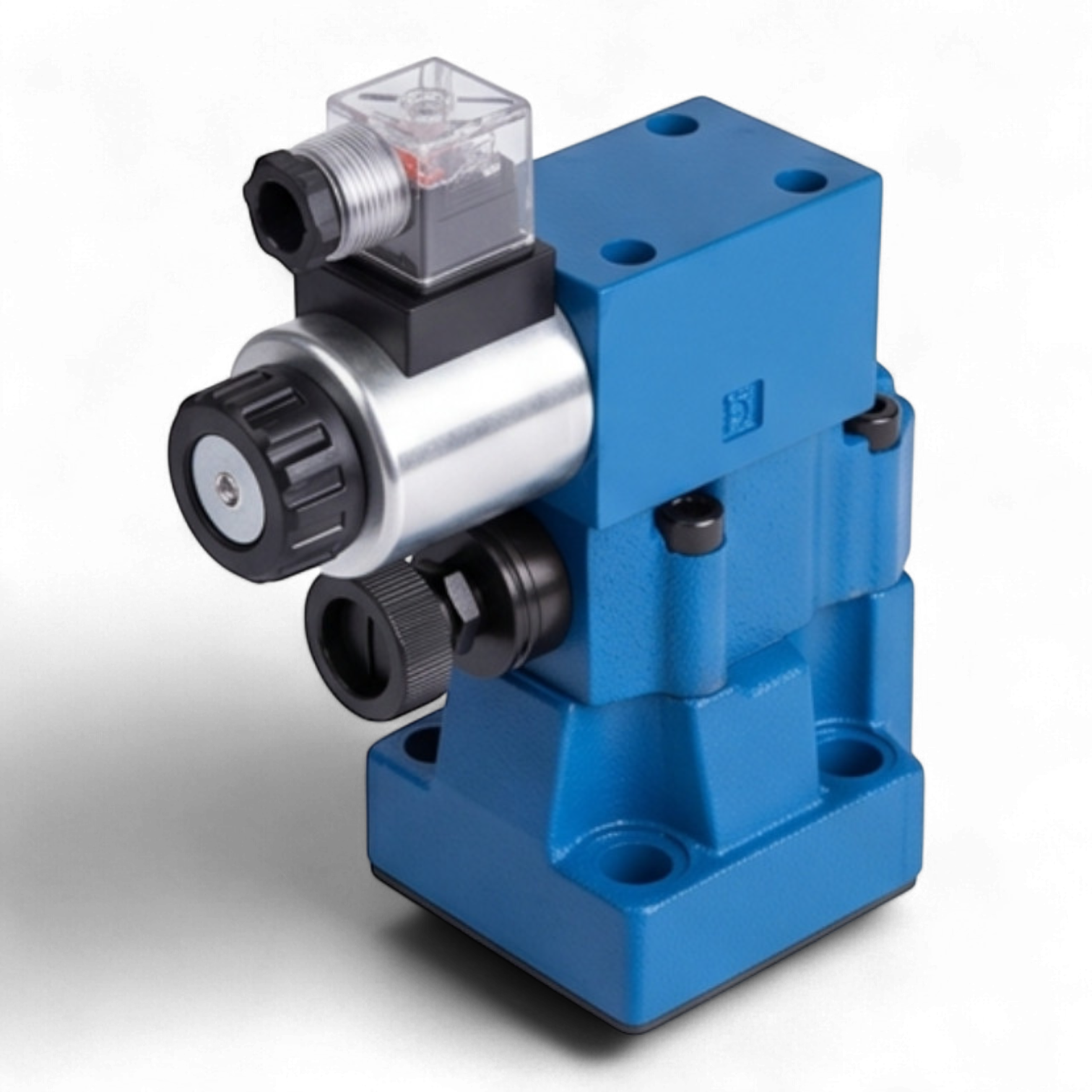

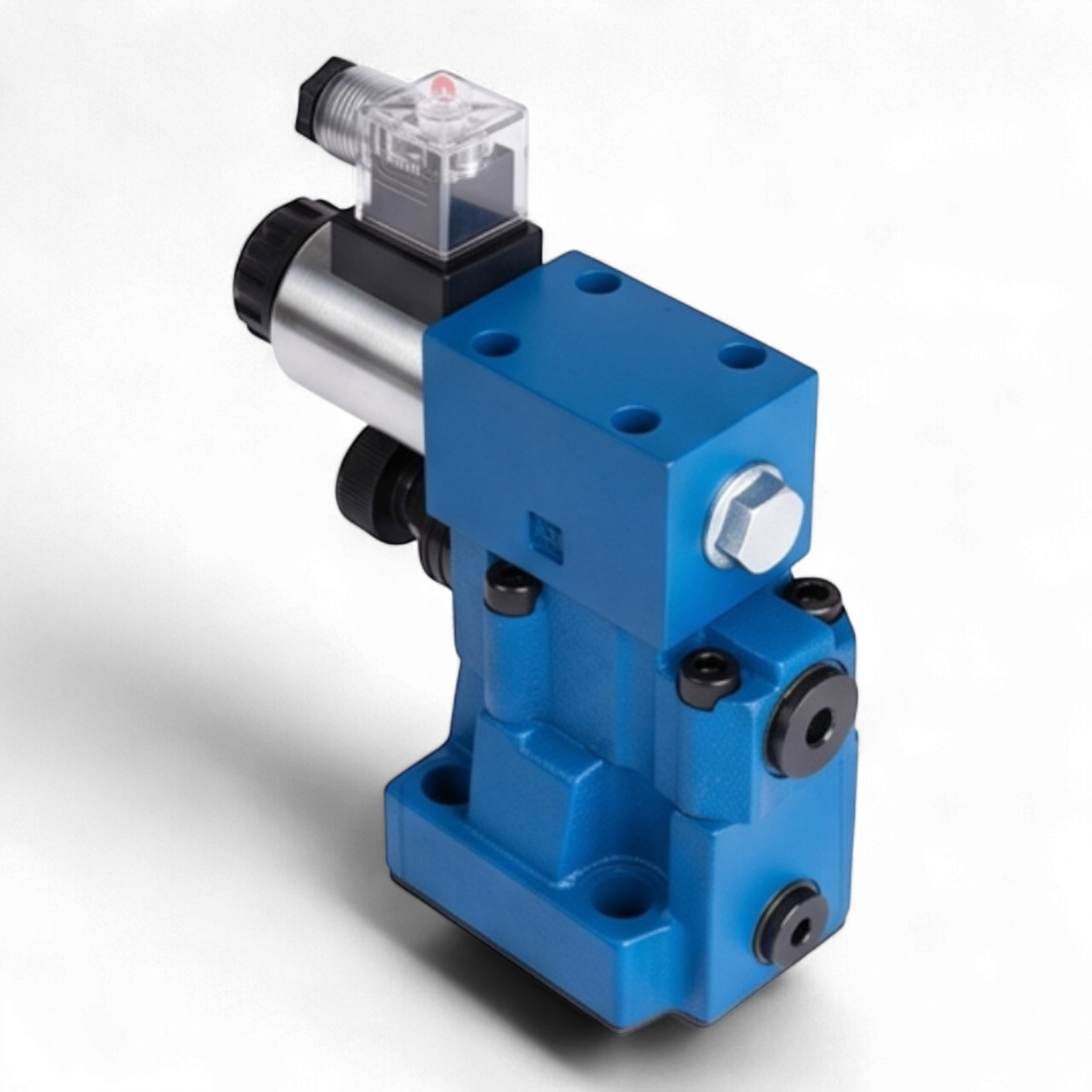

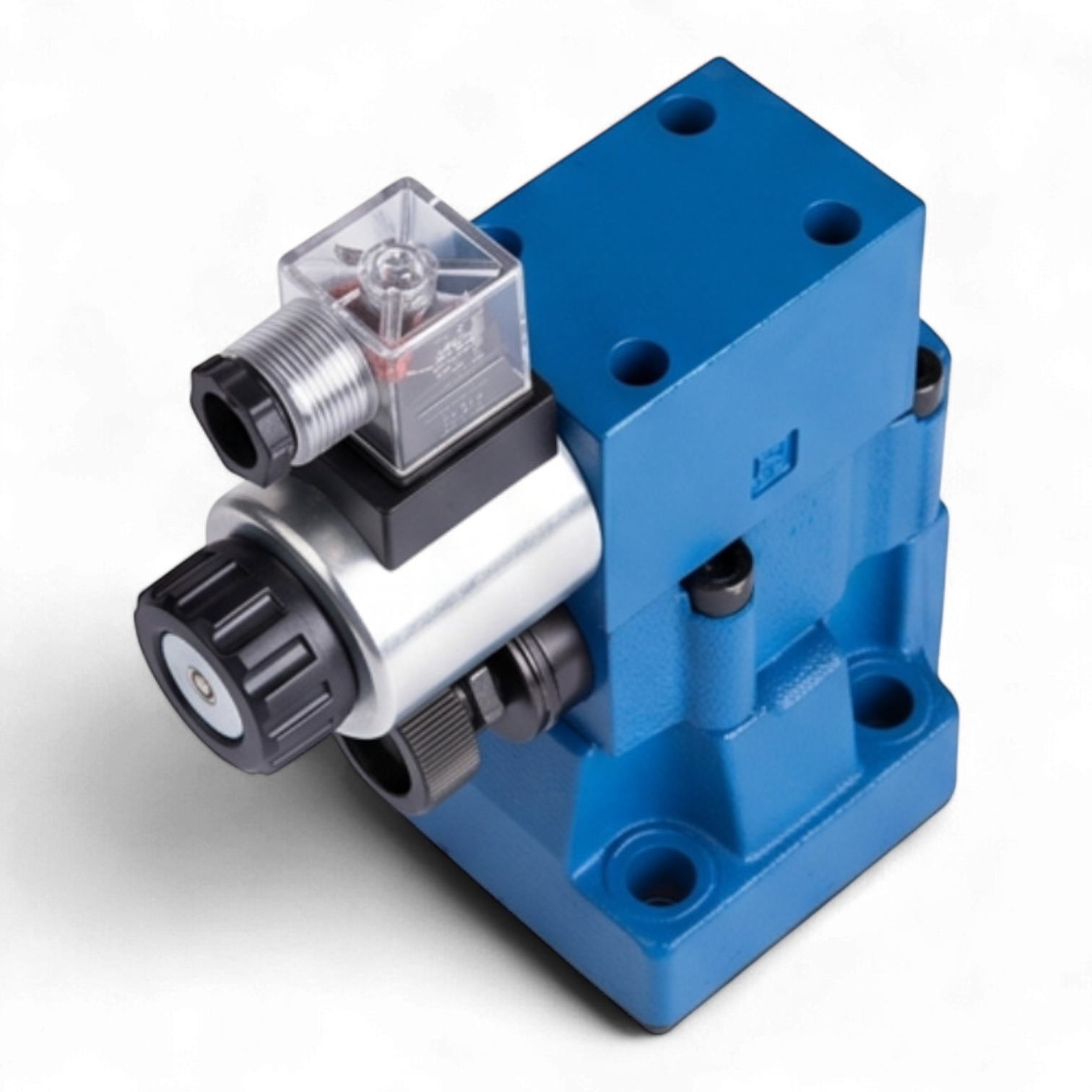

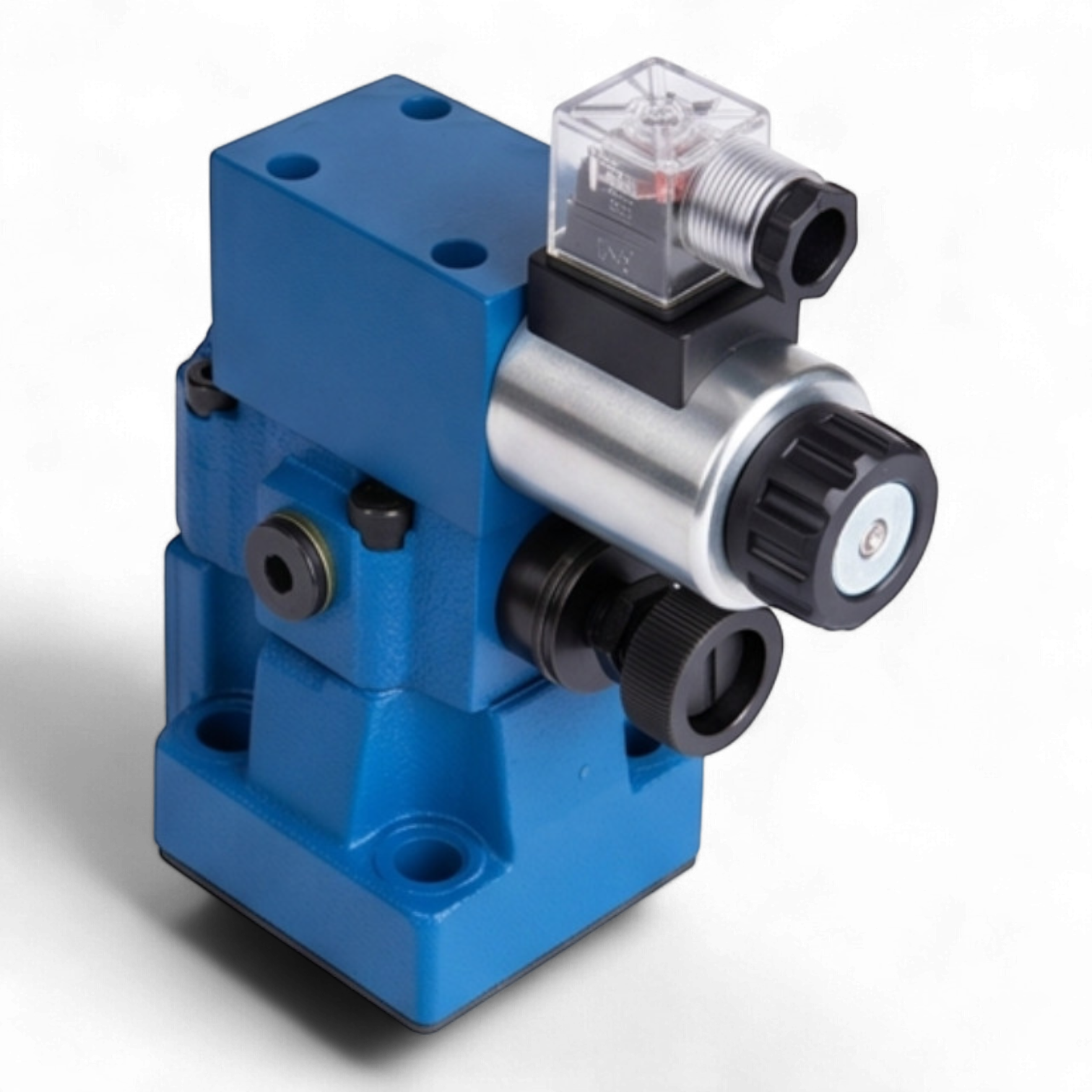

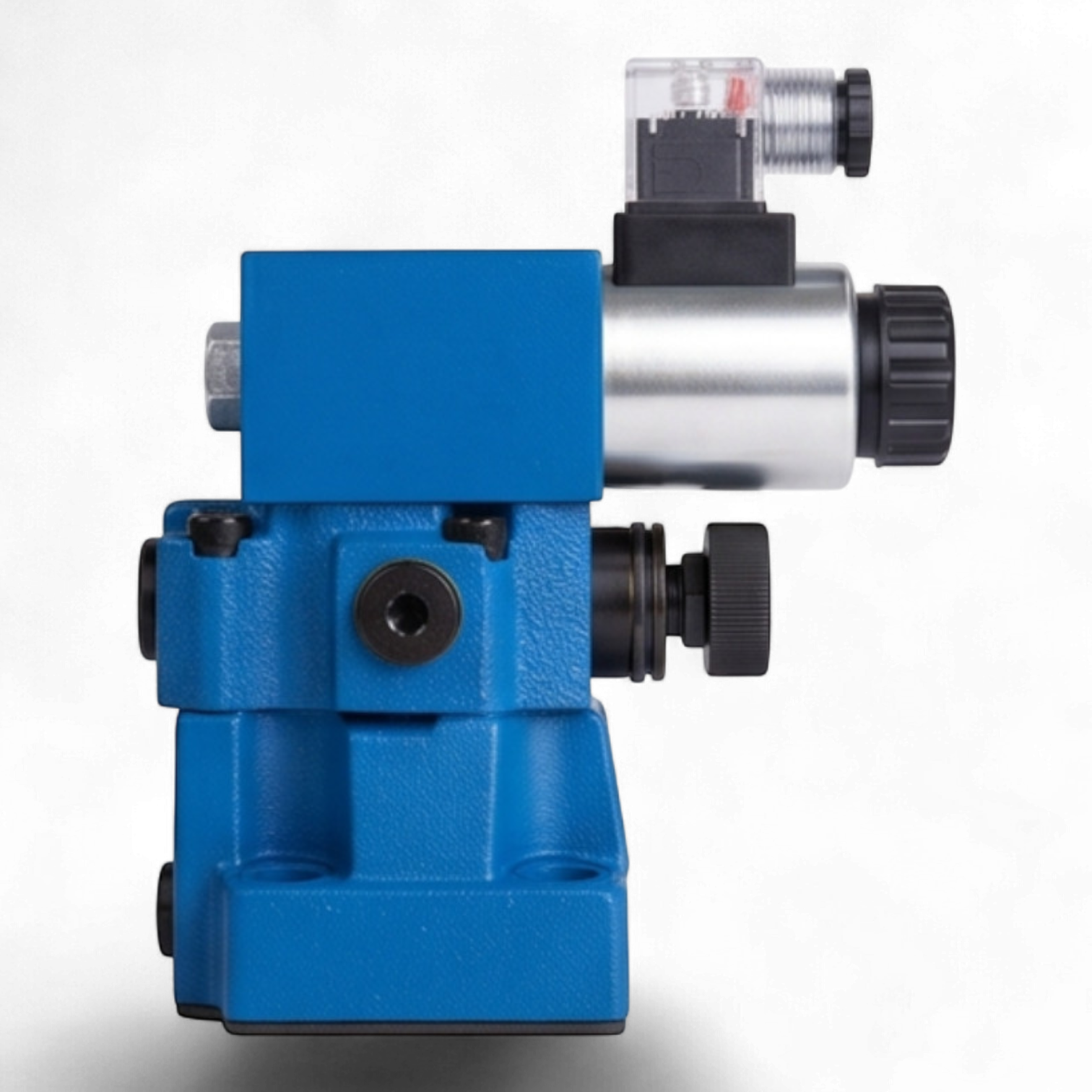

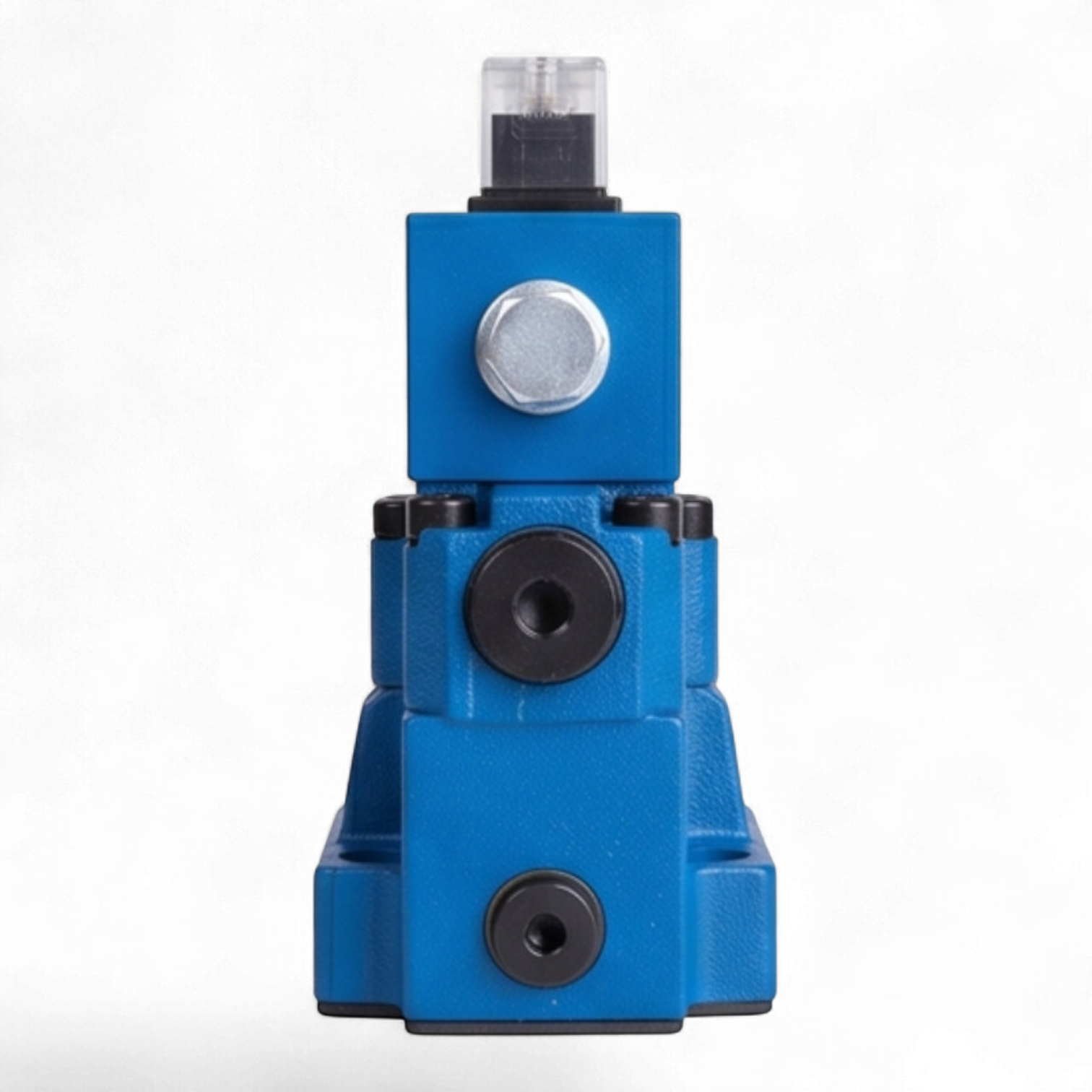

Гидроклапан предохранительный МКПВ-10/3С3Р2.48 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления, защиты гидросистемы от превышения номинальных параметров и дистанционной разгрузки системы от давления. Данное устройство относится к классу регулирующей гидроаппаратуры и широко применяется в станочном оборудовании, прессовых установках и литейных машинах.
Конструктивные особенности и принцип работы
Клапан состоит из основного каскада (золотникового типа) и вспомогательного каскада (пилотного клапана). Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой и минимизирует гидравлические потери. Наличие электромагнитного управления позволяет интегрировать аппарат в автоматизированные системы управления (АСУ ТП) для реализации циклов разгрузки по электрическому сигналу.
Технические параметры
Аппарат функционирует при номинальном давлении нагнетания до 25 МПа (250 бар). Условный проход составляет 10 мм, что обеспечивает оптимальную пропускную способность при сохранении компактных габаритов. Управление пилотным каскадом осуществляется электромагнитом постоянного тока с рабочим напряжением 48 В. Конструкция предусматривает пружинный возврат золотника в исходное состояние при обесточивании катушки.
Эксплуатационные требования
Для обеспечения заявленного ресурса и надежности срабатывания необходимо использование минеральных масел с кинематической вязкостью в диапазоне 10–700 сСт. Класс чистоты рабочей жидкости должен соответствовать не ниже 12-го по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм). Допускается эксплуатация в температурном диапазоне окружающей среды от +1°C до +45°C (исполнение УХЛ4).
Основные преимущества
Высокая стабильность поддержания давления при изменении расхода, возможность дистанционного управления разгрузкой и высокая частота циклов срабатывания (до 3000 в час) делают МКПВ-10/3С3Р2.48 универсальным решением для высоконагруженных гидравлических контуров.
