МКПВ-10/3С3Р2.220

Техническое описание гидроклапана МКПВ-10/3С3Р2.220

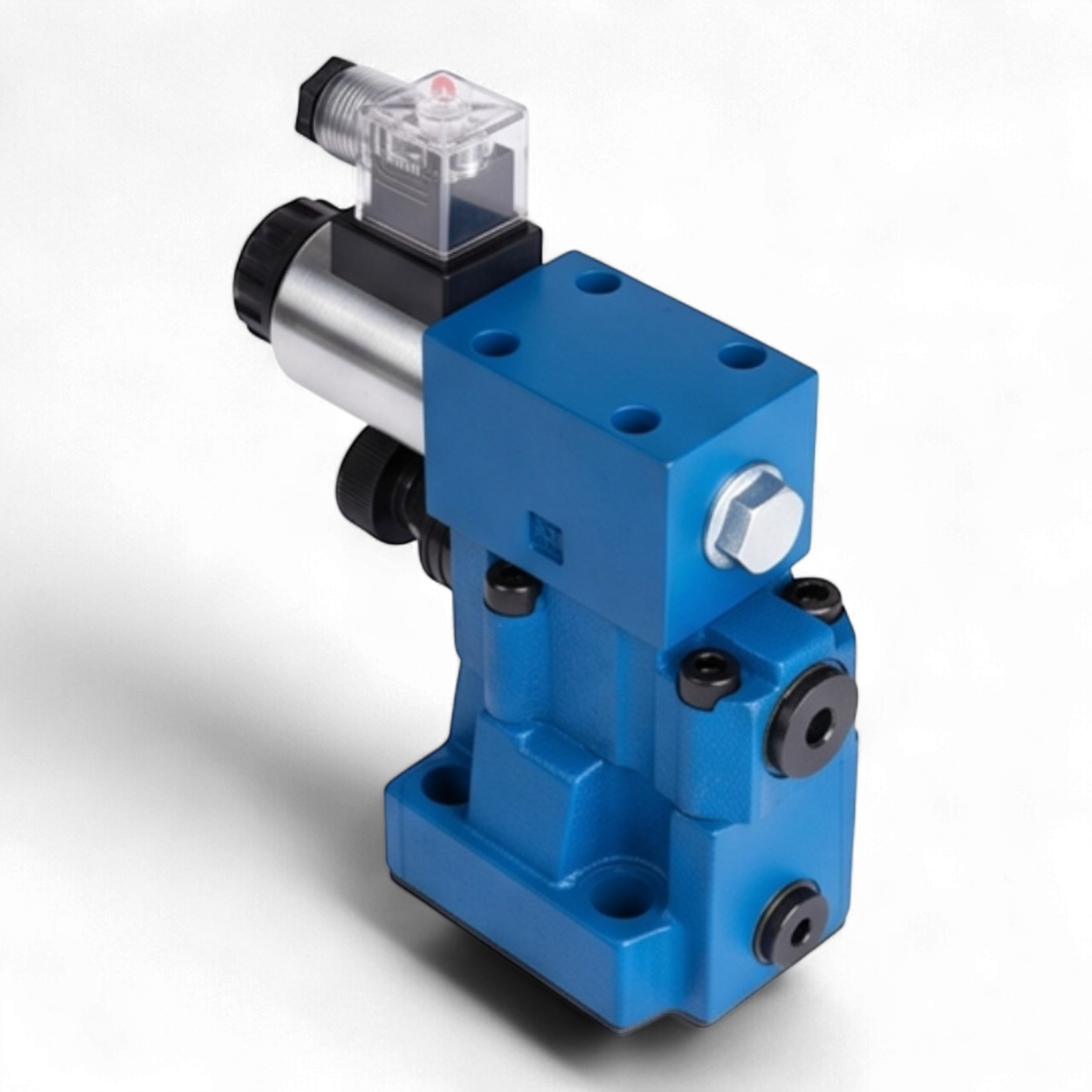

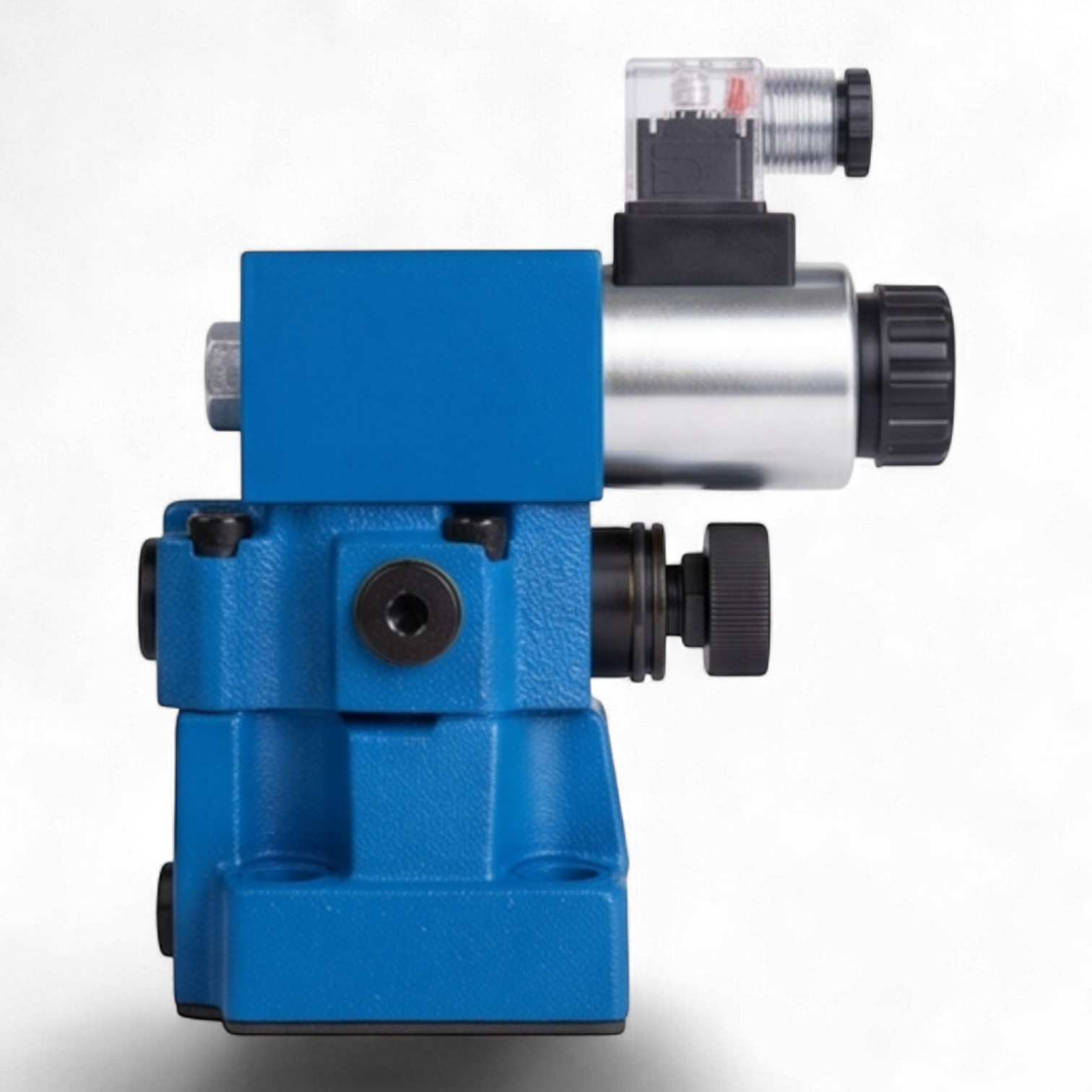

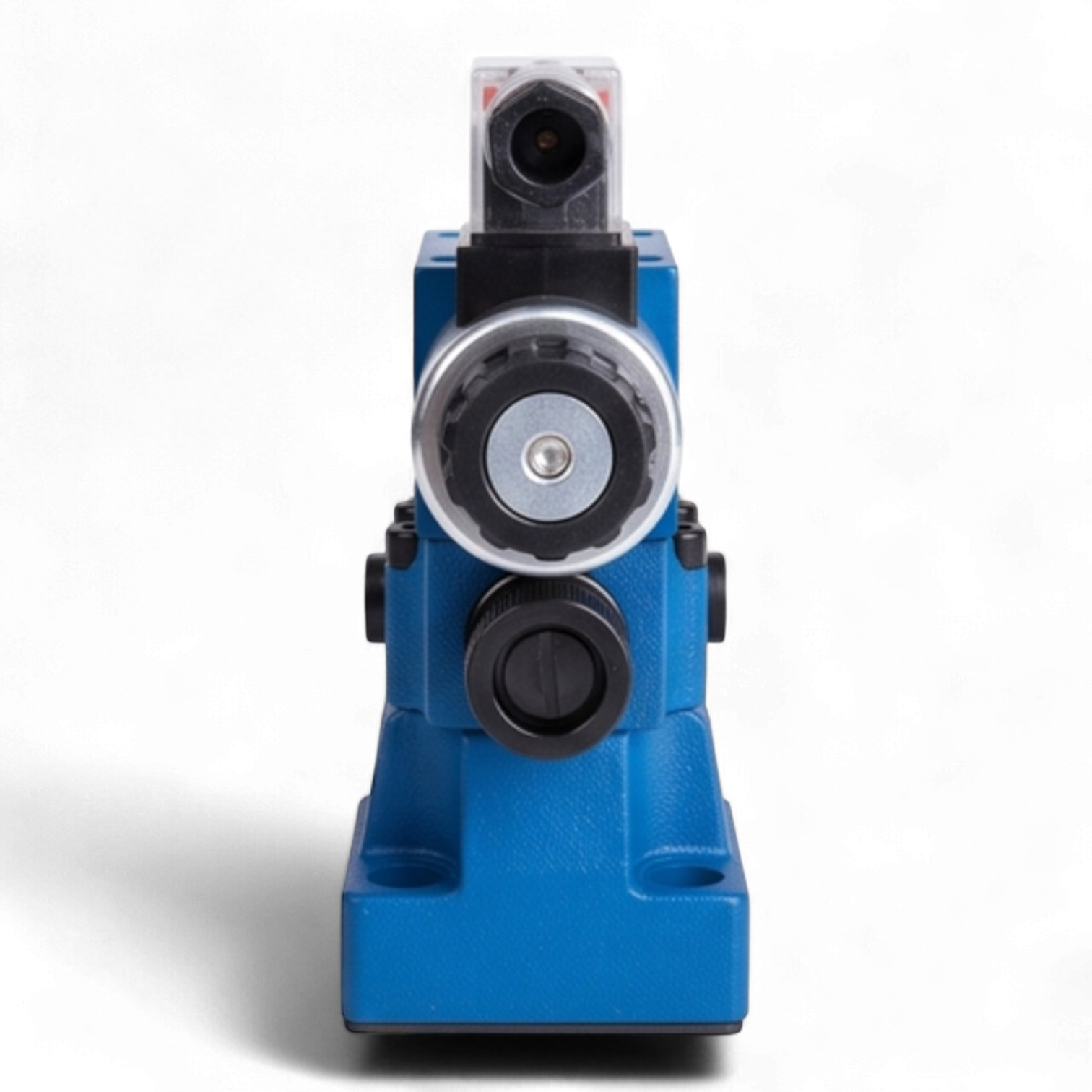

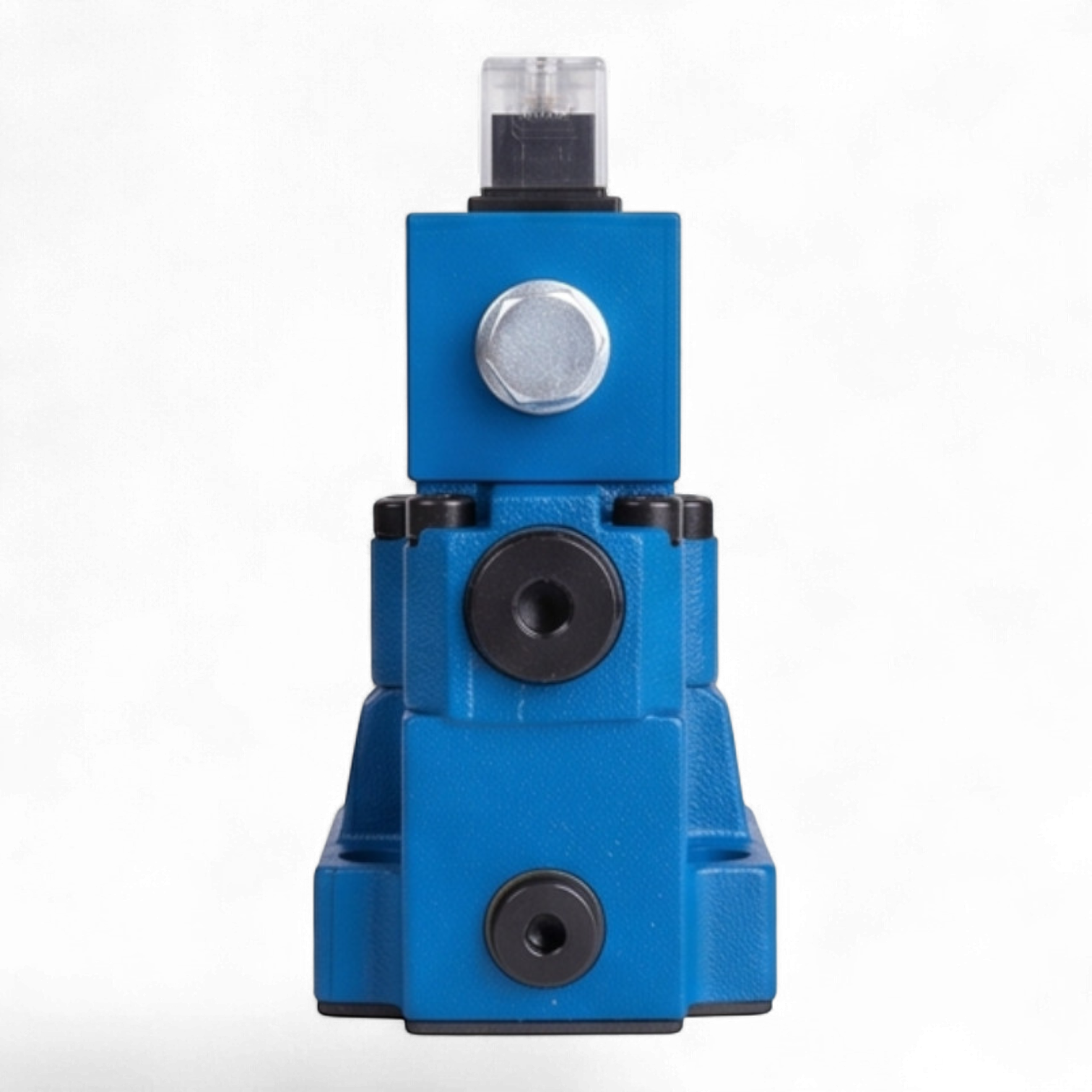

Гидроклапан предохранительный МКПВ-10/3С3Р2.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы посредством электромагнитного управления.

Конструктивное исполнение устройства базируется на двухкаскадной схеме, включающей основной и вспомогательный клапаны. Стыковой способ монтажа обеспечивает высокую герметичность соединений и минимизацию гидравлических потерь в узлах сопряжения. Аппарат оснащен электромагнитным приводом переменного тока (220В), что позволяет интегрировать его в автоматизированные циклы управления промышленным оборудованием.

Технические параметры и эксплуатационные показатели

• Условный проход (Dу): 10 мм
• Номинальное давление нагнетания: 25 МПа (250 бар)
• Диапазон регулирования давления: 0.5–32 МПа (в зависимости от настройки пружины)
• Тип управления: Электромагнитное (пилотное) с пружинным возвратом золотника
• Параметры электропитания: 220 В переменного тока (AC), частота 50 Гц
• Максимальная частота циклов: до 3000 срабатываний в час
• Тип монтажного интерфейса: Стыковой, согласно стандартам для гидропанелей
• Присоединительная резьба (вспомогательная): G1"
• Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 700 сСт
• Класс чистоты рабочей жидкости: Не ниже 10-го класса по ГОСТ 17216-2001
• Температурный диапазон среды: от -40°C до +120°C
• Климатическое исполнение: УХЛ4 в соответствии с ГОСТ 15150-69
• Масса изделия: 16 кг
• Габаритные размеры: 290×160×200 мм

Функциональные особенности и преимущества

• Трехпозиционная конфигурация (3/3): Обеспечивает гибкость в распределении потоков и режимах разгрузки.
• Высокое быстродействие: Оптимизированная геометрия проточных каналов и прецизионная обработка золотника гарантируют минимальное время отклика.
• Компактность: Стыковое исполнение позволяет значительно сократить габариты гидроблока и упростить сервисное обслуживание.
• Надежность: Наличие визуального индикатора положения золотника упрощает диагностику работы системы.
• Защищенность: Конструкция предусматривает защиту электромагнитных катушек от токовых перегрузок.
