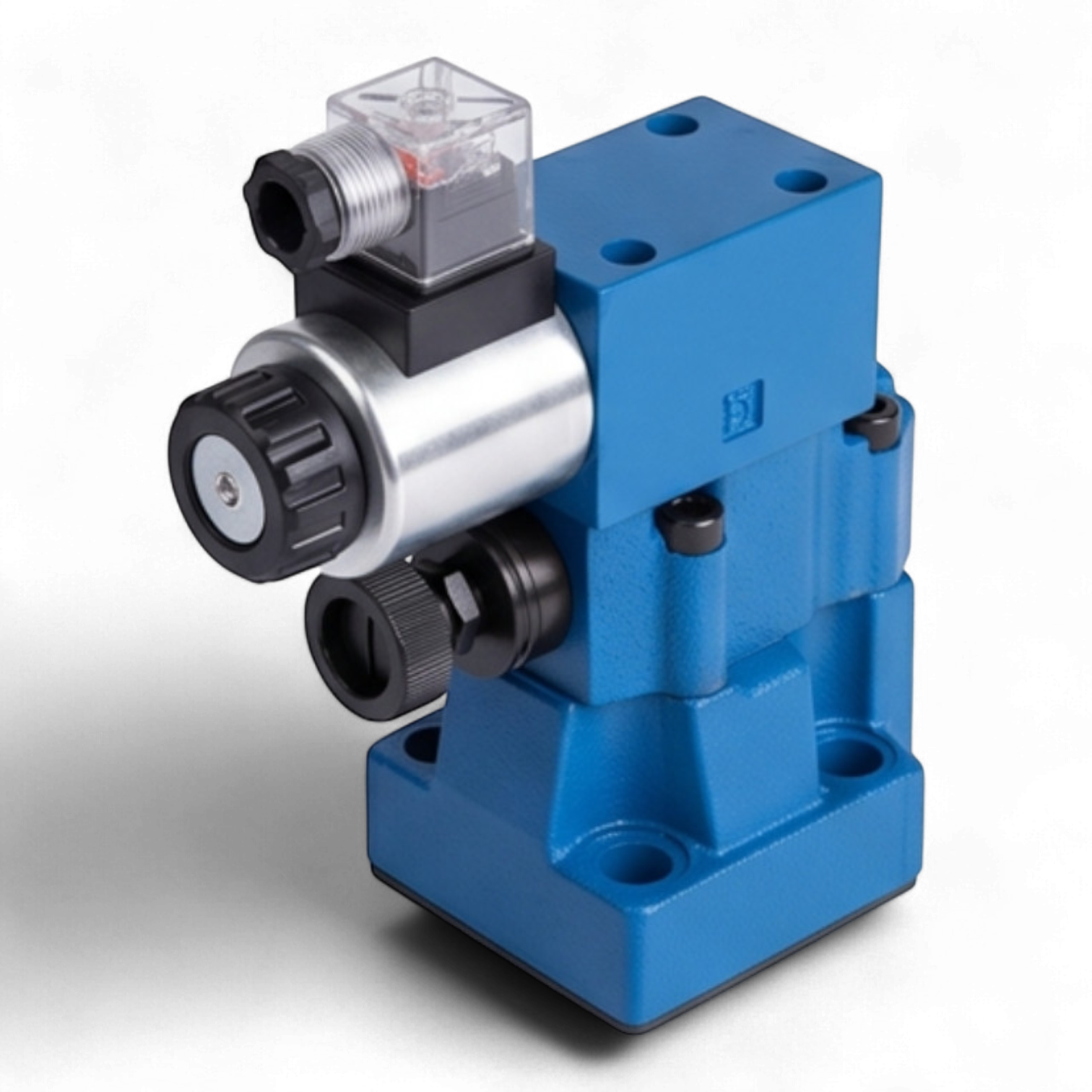

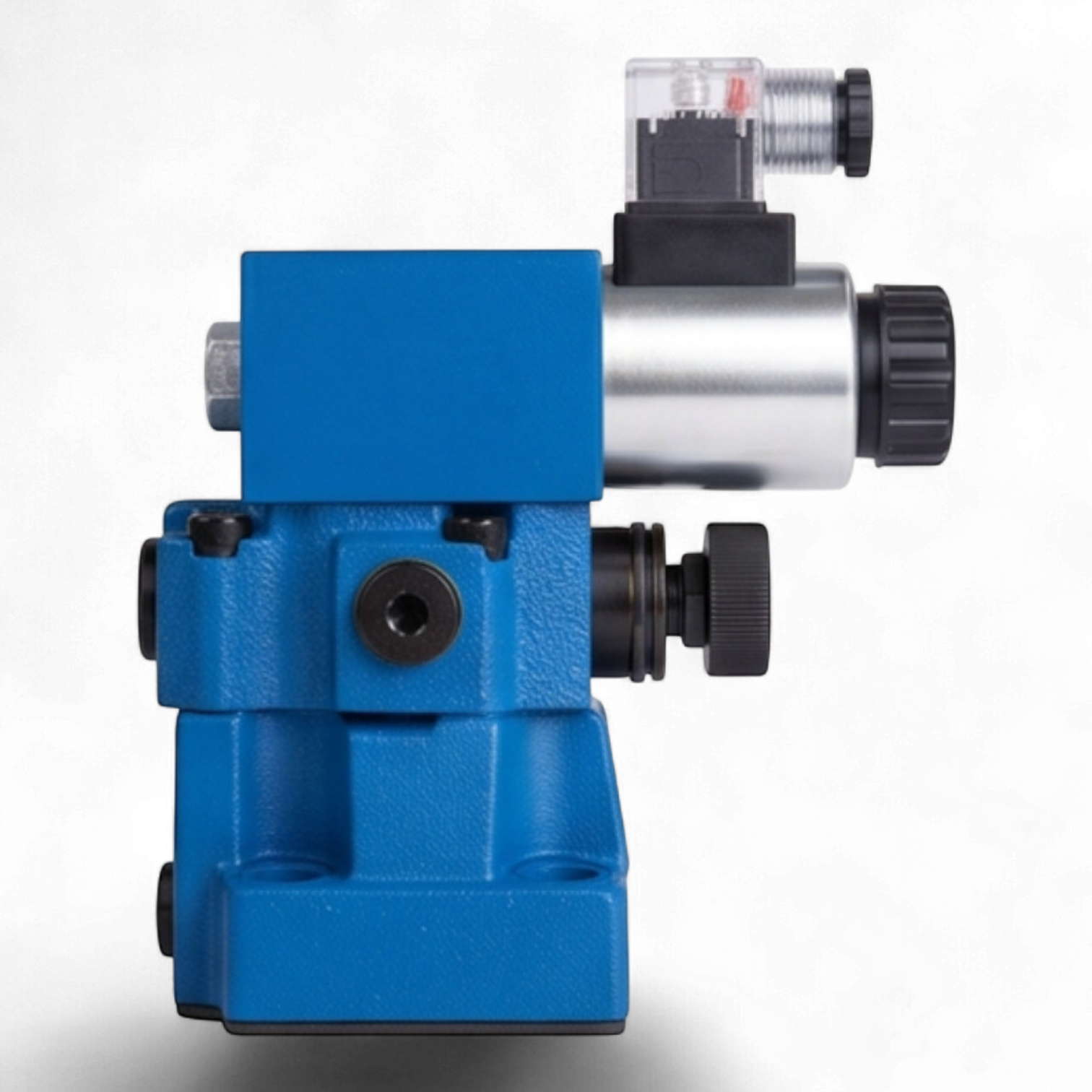

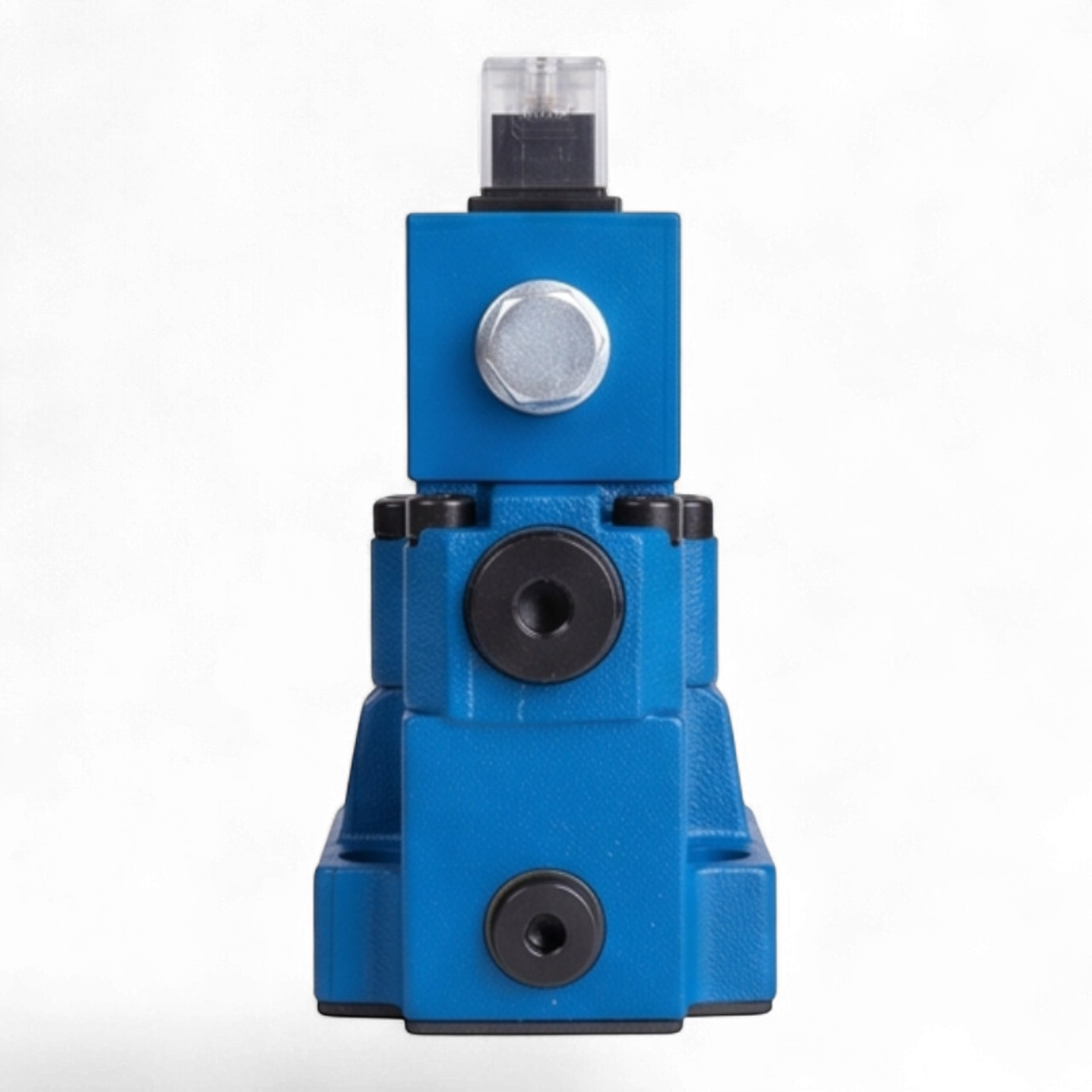

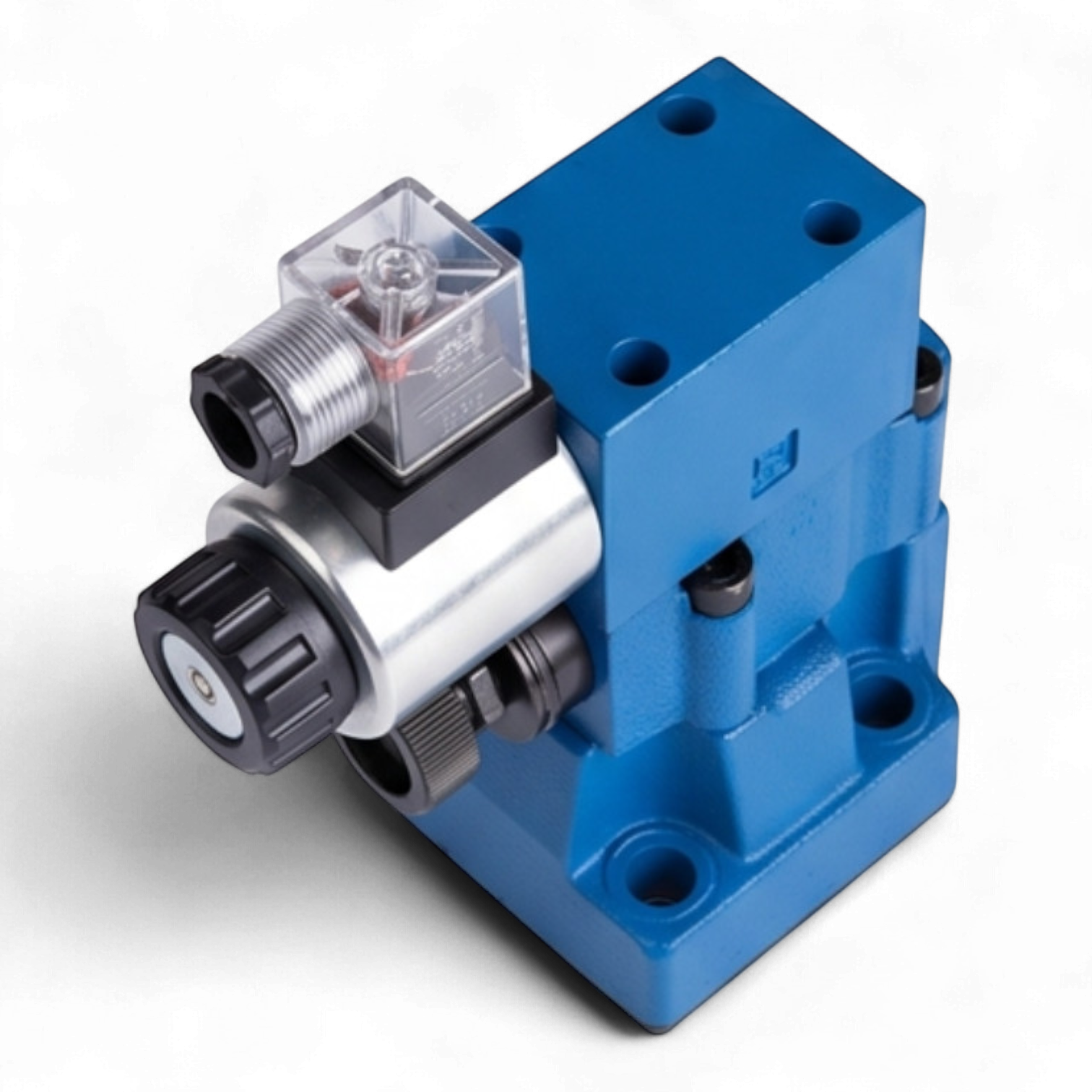

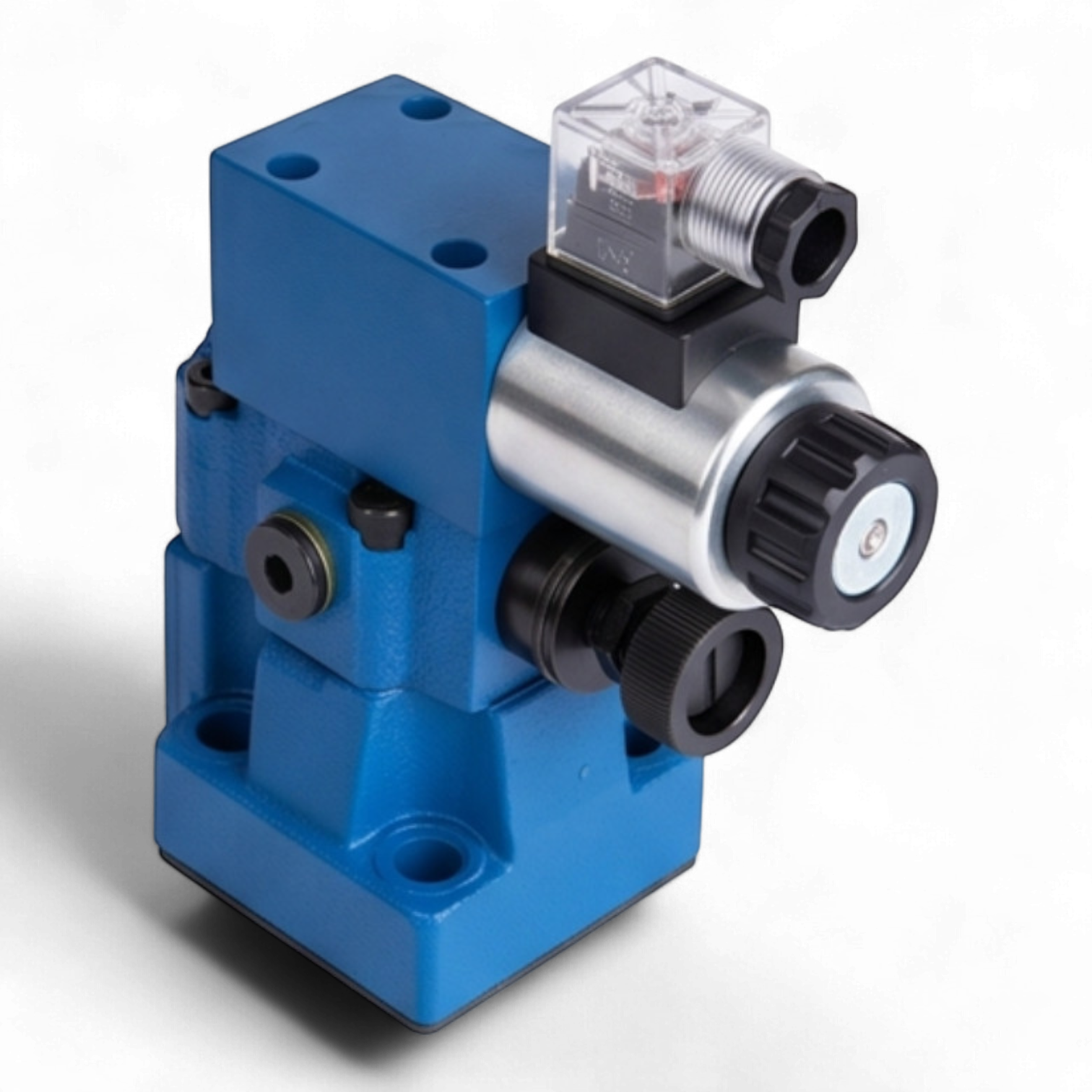

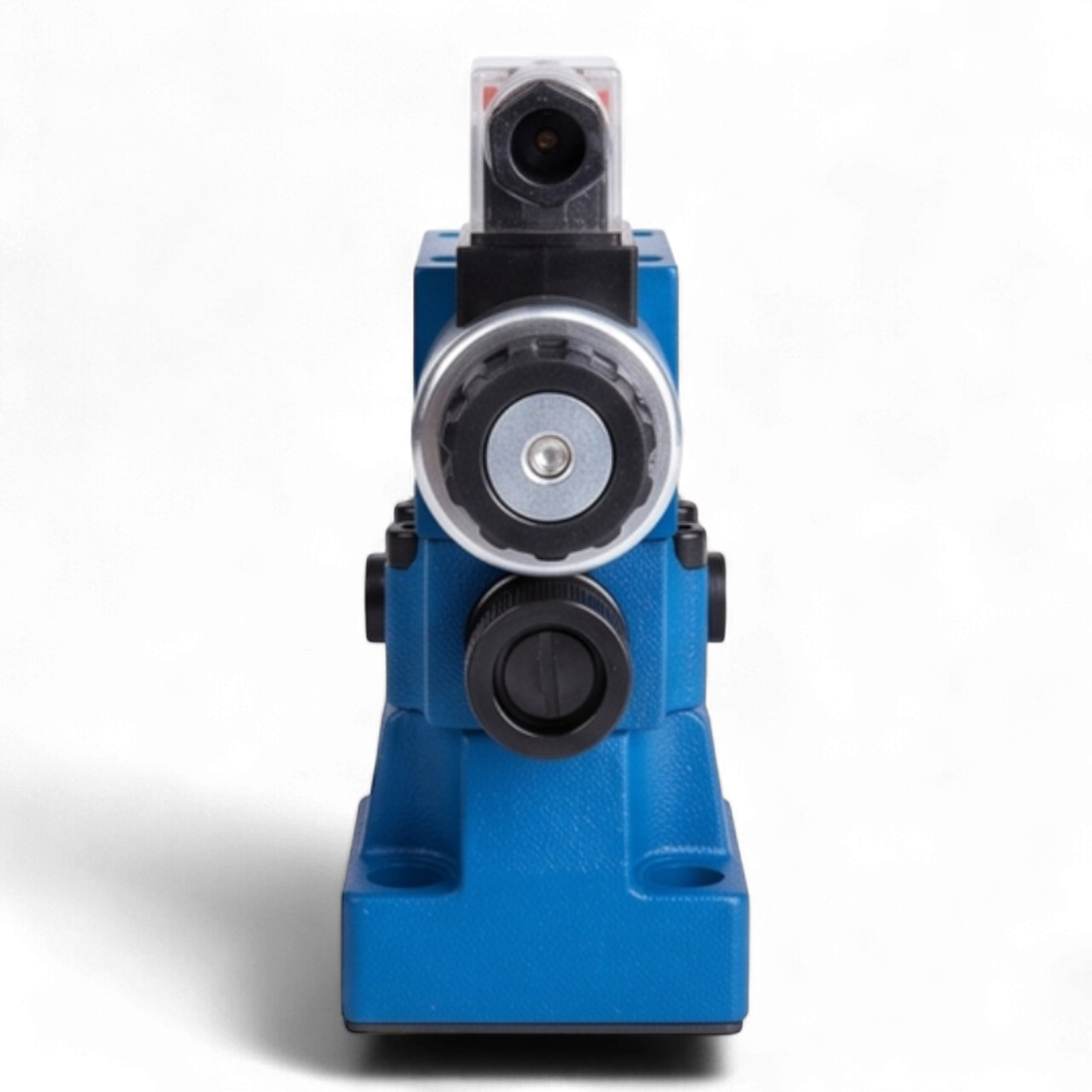

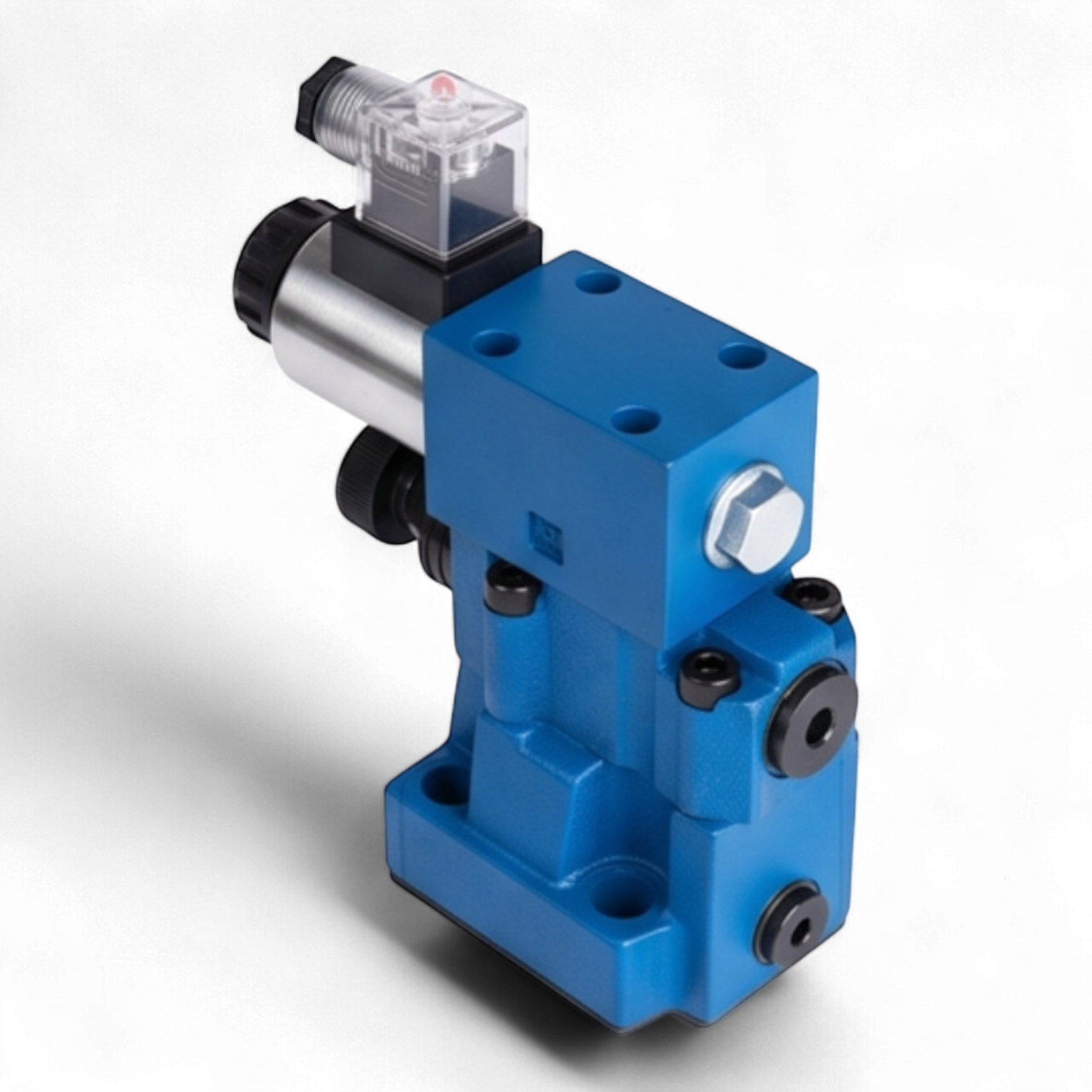

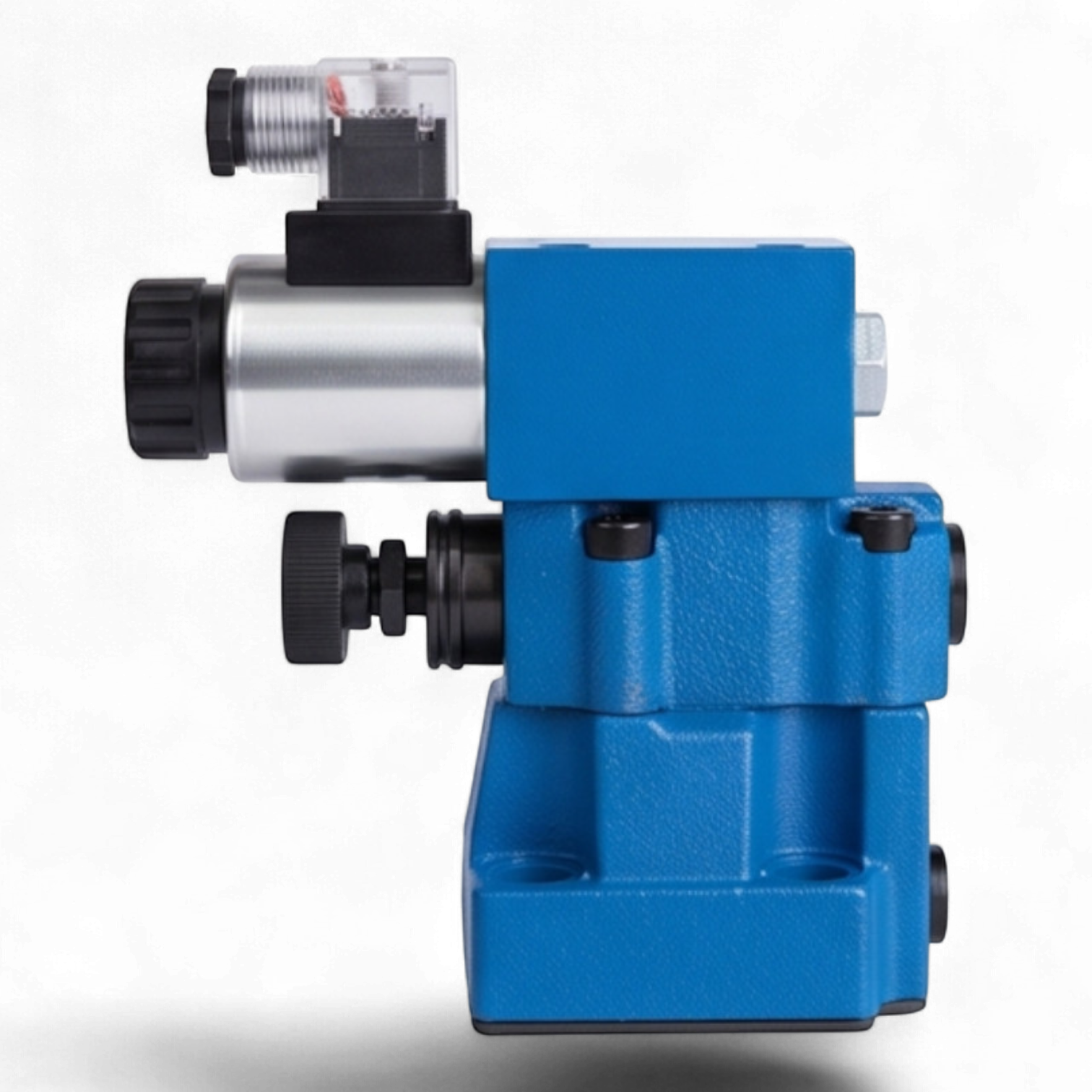

Гидроклапан предохранительный МКПВ-10/3С3Р2.110 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных значений давления и дистанционной разгрузки системы. Данное устройство относится к классу аппаратуры высокого давления и широко применяется в станочном оборудовании, кузнечно-прессовых машинах и мобильной технике.
Техническое описание конструкции и принципа работы
Конструктивно клапан состоит из основного каскада (золотникового типа) и вспомогательного каскада (пилотного клапана). Стыковое исполнение обеспечивает минимальные гидравлические потери и высокую герметичность соединений при интеграции в гидроблоки. Регулировка давления срабатывания осуществляется механическим путем через воздействие на пружину пилотного каскада. Наличие электромагнитного управления (110В AC) позволяет реализовать функцию дистанционной разгрузки системы, переводя клапан в режим свободного слива рабочей жидкости в бак без преодоления усилия основной пружины.
Основные технические параметры
Аппарат рассчитан на эксплуатацию в контурах с номинальным давлением 25 МПа (250 бар) при условном проходе (Ду) 10 мм. Устройство сохраняет работоспособность при использовании минеральных масел с кинематической вязкостью от 10 до 700 сСт. Климатическое исполнение УХЛ4 согласно ГОСТ 15150-69 подразумевает эксплуатацию в закрытых помещениях с регулируемыми температурными условиями. Допустимый диапазон температур рабочей жидкости составляет от -40 до +120 °С, что требует применения соответствующих уплотнений при экстремальных режимах.
Эксплуатационные особенности
Для обеспечения заявленного ресурса и надежности срабатывания золотниковой пары необходима фильтрация рабочей жидкости не ниже 10-го класса чистоты по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм). Стыковой монтаж изделия выполняется на плоскость с шероховатостью Ra не более 1.6 мкм, что гарантирует отсутствие утечек по привалочной поверхности. Электромагнит переменного тока обеспечивает высокую частоту циклов переключения (до 3000 в час), что позволяет использовать клапан в высокодинамичных автоматизированных циклах.
