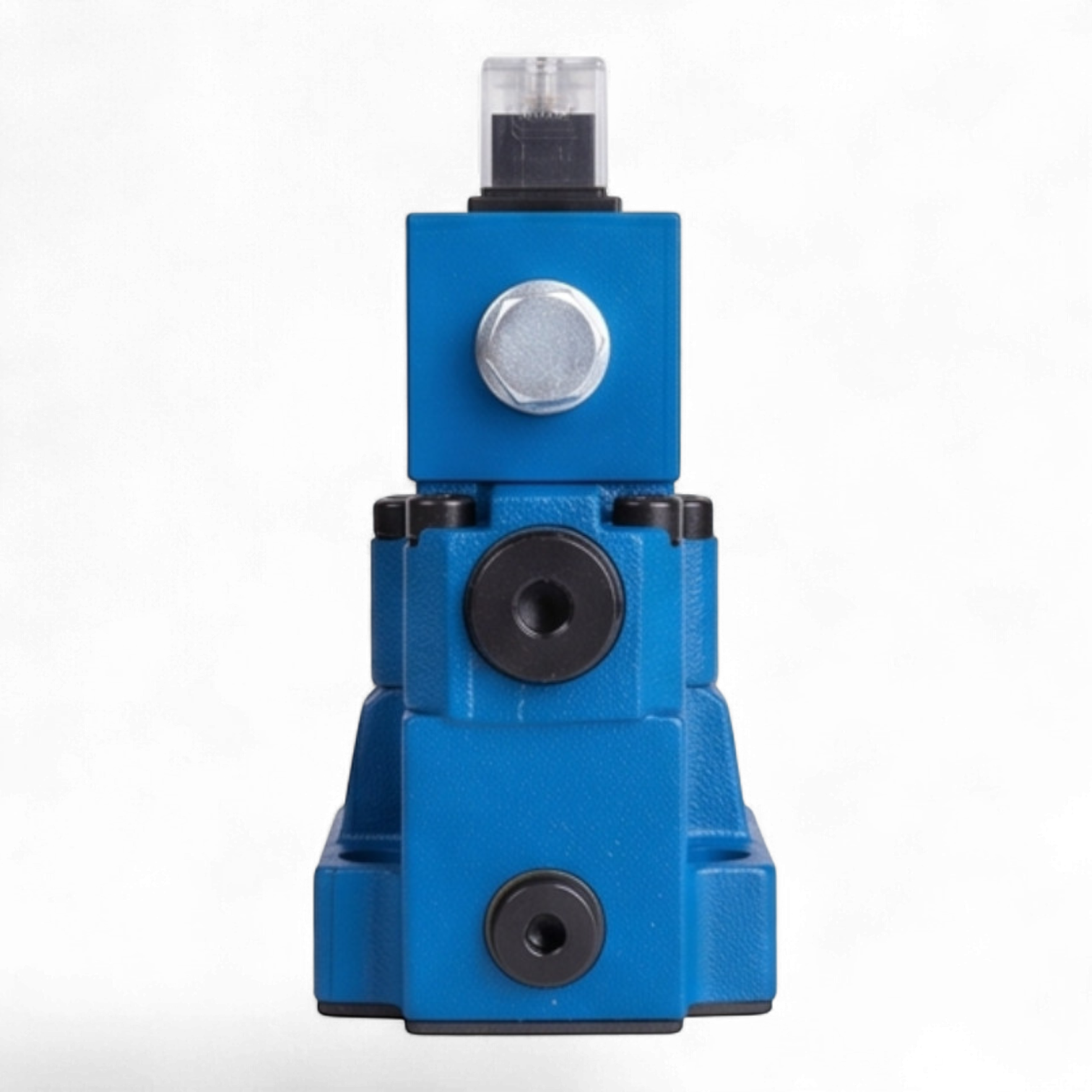

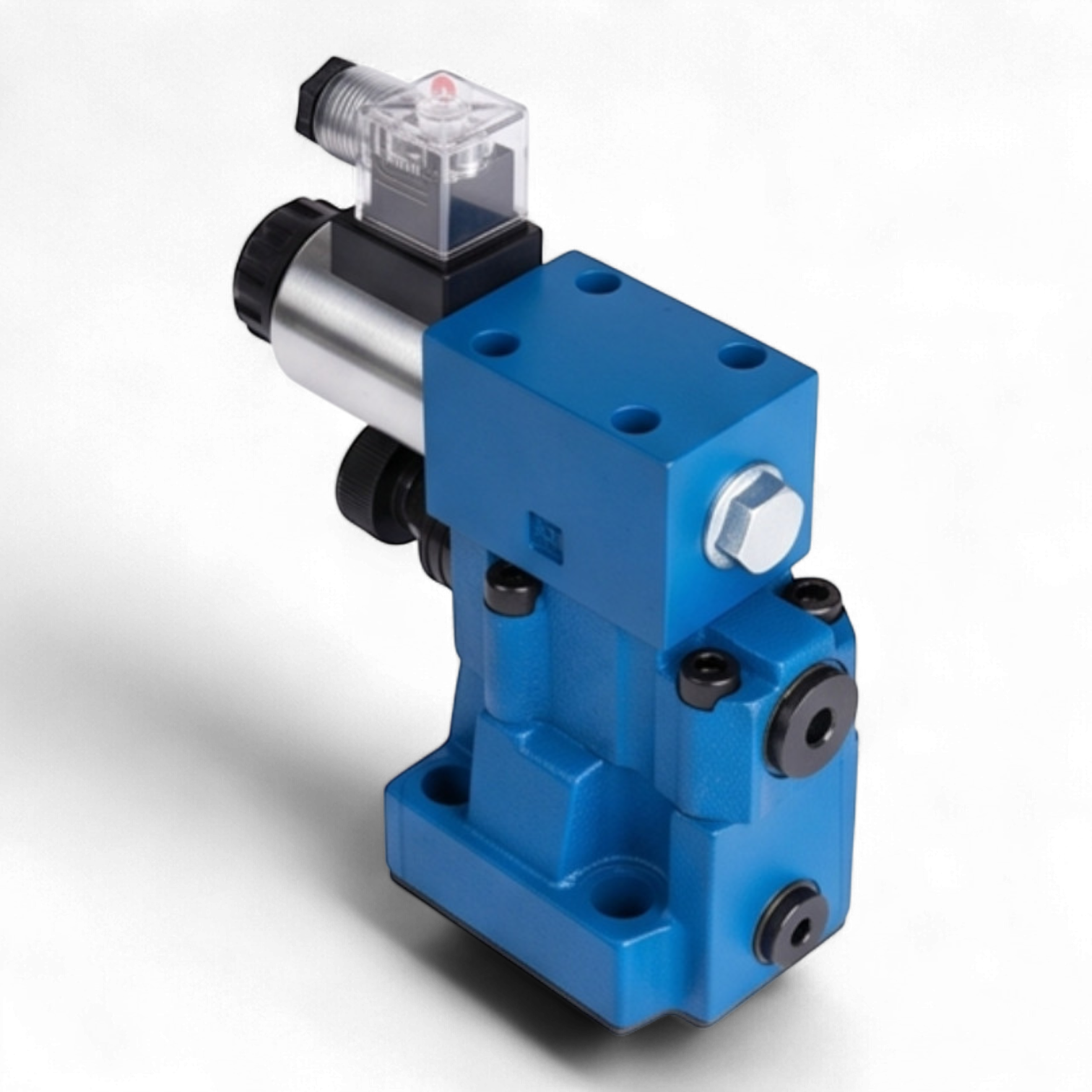

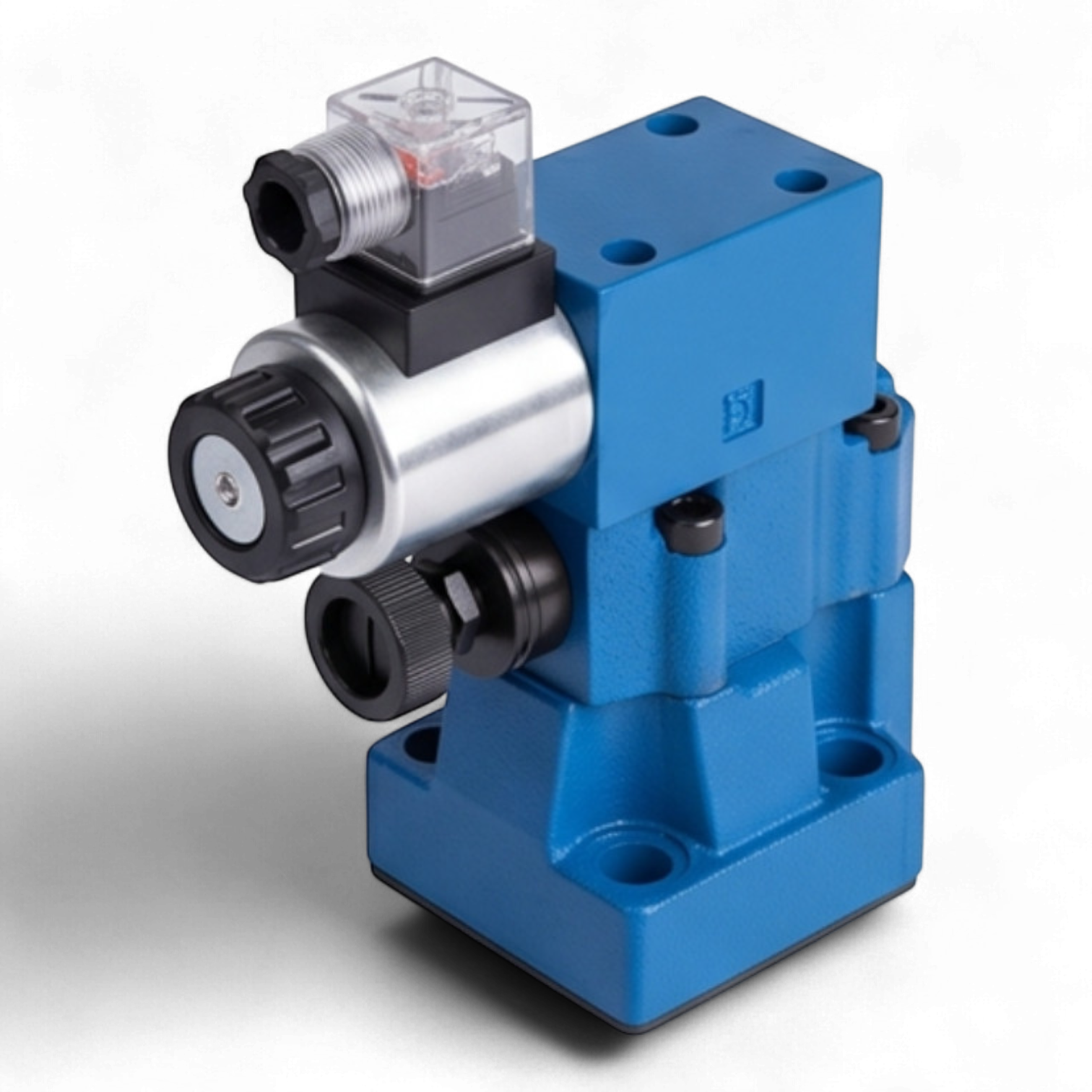

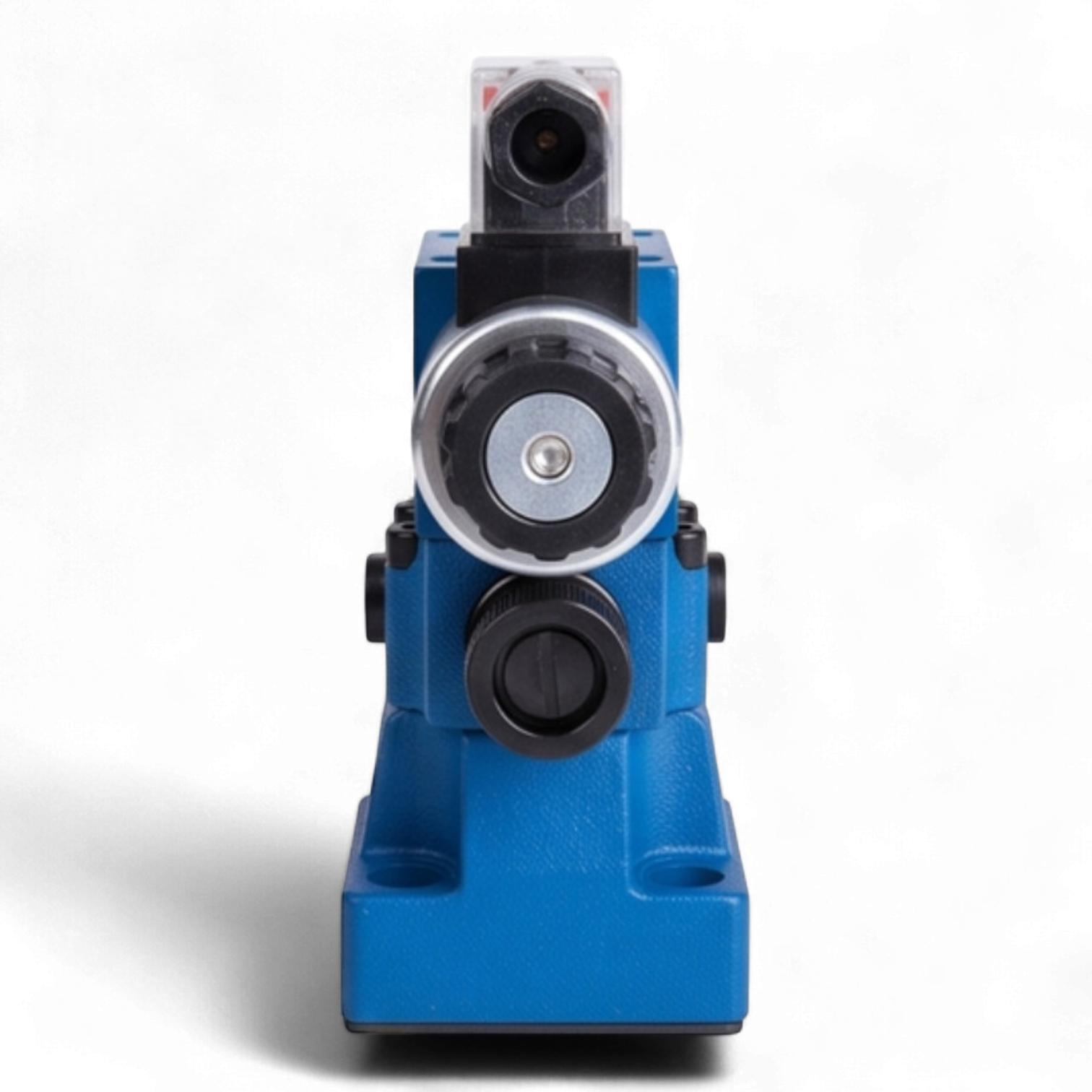

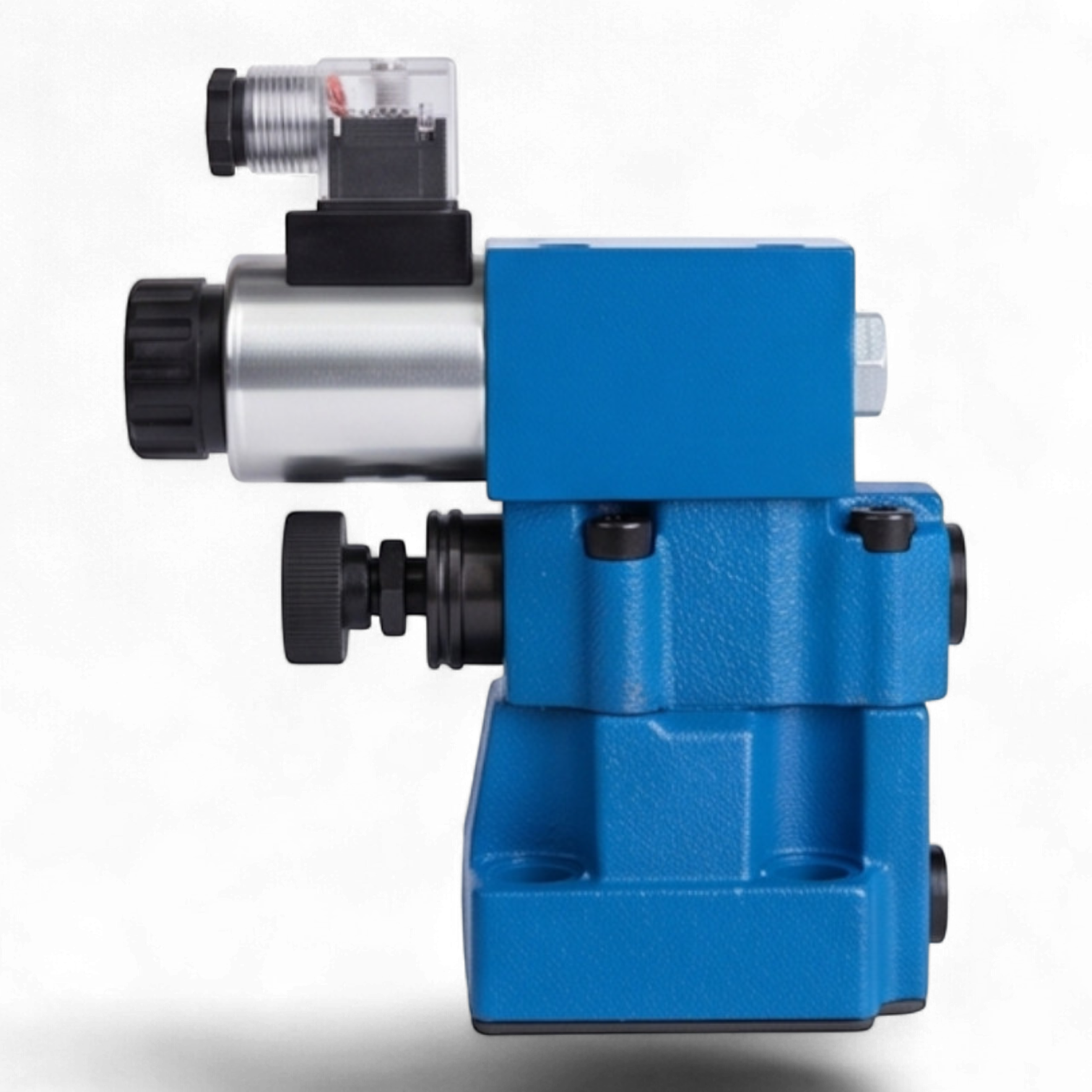

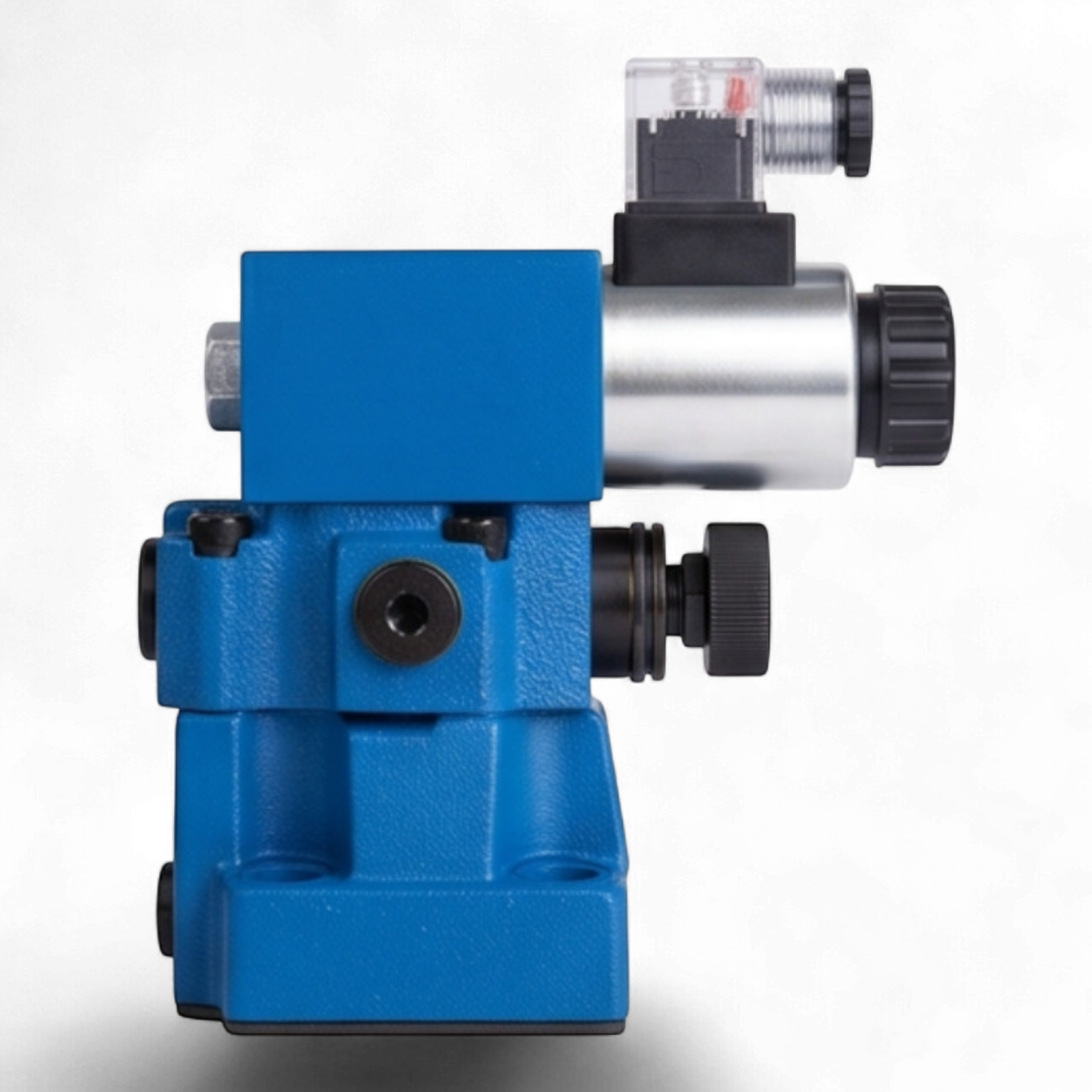

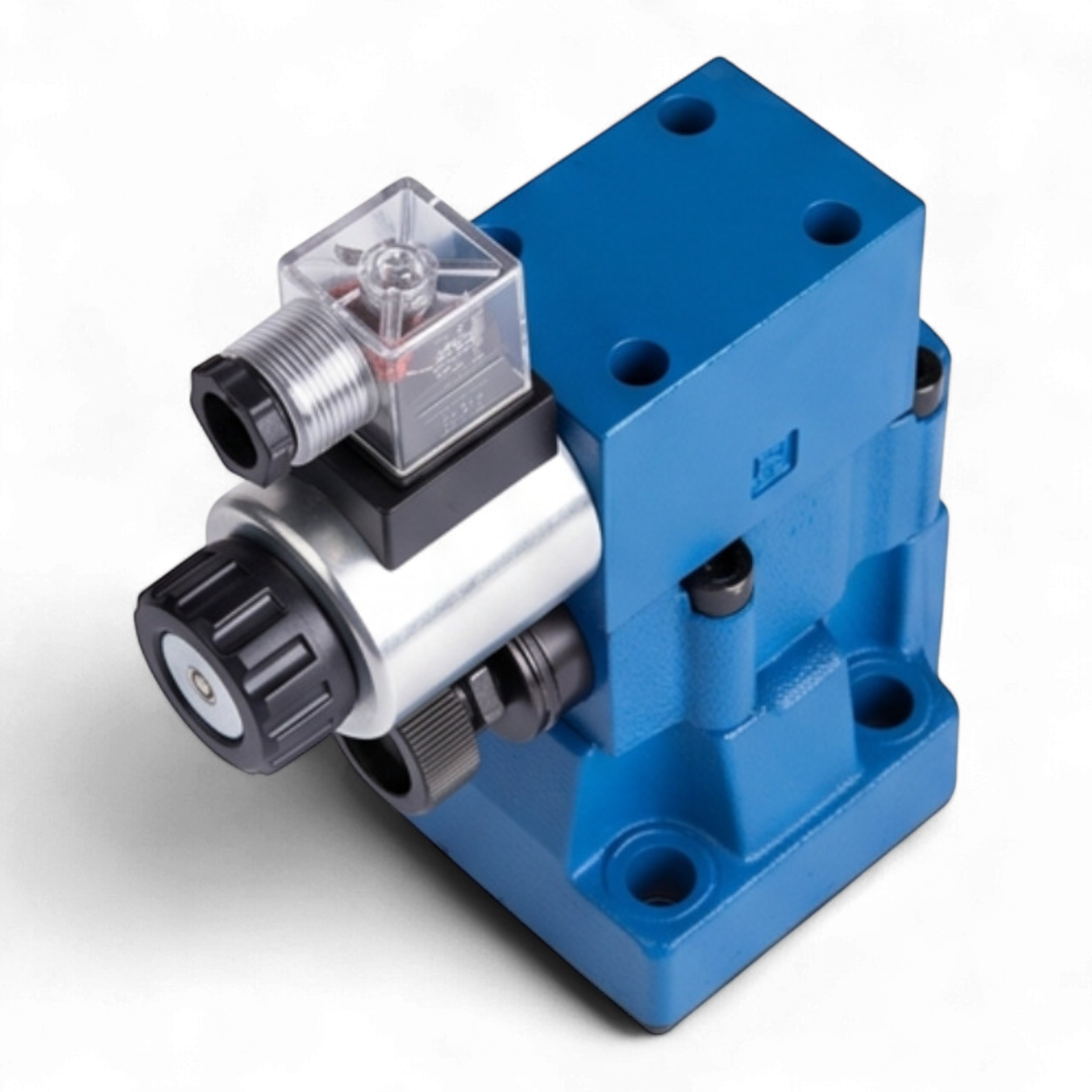

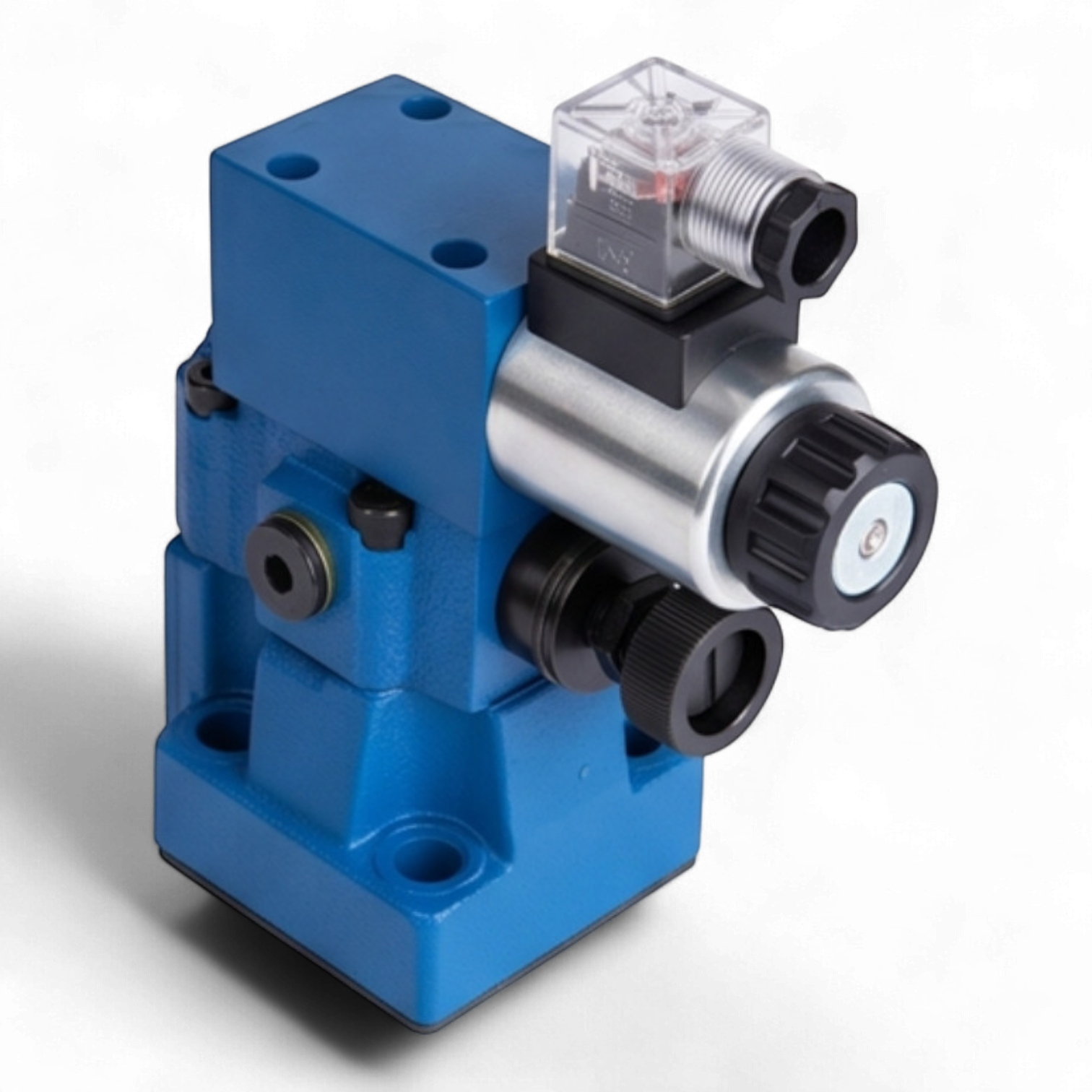

Техническое описание гидроклапана МКПВ-10/3С3Р1.24
Гидроклапан предохранительный МКПВ-10/3С3Р1.24 представляет собой аппарат непрямого действия со стыковым монтажом, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы через электромагнитное управление.
Конструкция устройства включает в себя основной клапан с подпружиненным золотником и вспомогательный клапан управления (пилот). Наличие встроенного электромагнитного управления (напряжение 24В DC) позволяет интегрировать клапан в автоматизированные циклы работы промышленного оборудования. Стыковое исполнение обеспечивает герметичность соединения и минимизацию гидравлических потерь при интеграции в монтажные плиты.
Основные технические параметры:
- Условный проход (Dу): 10 мм
- Номинальное давление на входе: 32 МПа (макс. до 35 МПа)
- Диапазон регулирования давления: 0.5 – 32 МПа
- Номинальный расход рабочей жидкости: 63 л/мин
- Тип управления: Электромагнитное (дистанционная разгрузка)
- Напряжение питания соленоида: 24 В постоянного тока (DC)
- Тип монтажа: Стыковой, согласно ГОСТ 24679-81
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Класс чистоты рабочей жидкости: Не ниже 12 по ГОСТ 17216-71
- Температурный режим: от -20°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
Функциональные особенности:
Аппарат обеспечивает высокую стабильность поддержания давления при изменении расхода жидкости. В обесточенном состоянии электромагнита клапан работает в режиме предохранения или разгрузки (в зависимости от схемы исполнения 3С3). При подаче напряжения на катушку происходит изменение режима работы пилота, что ведет к переключению основного золотника. Литая конструкция корпуса из высокопрочного чугуна и прецизионная обработка запорных элементов гарантируют длительный ресурс эксплуатации в условиях высокоциклических нагрузок.
