Техническое описание гидроклапана МКПВ-10/3С3Р1.220

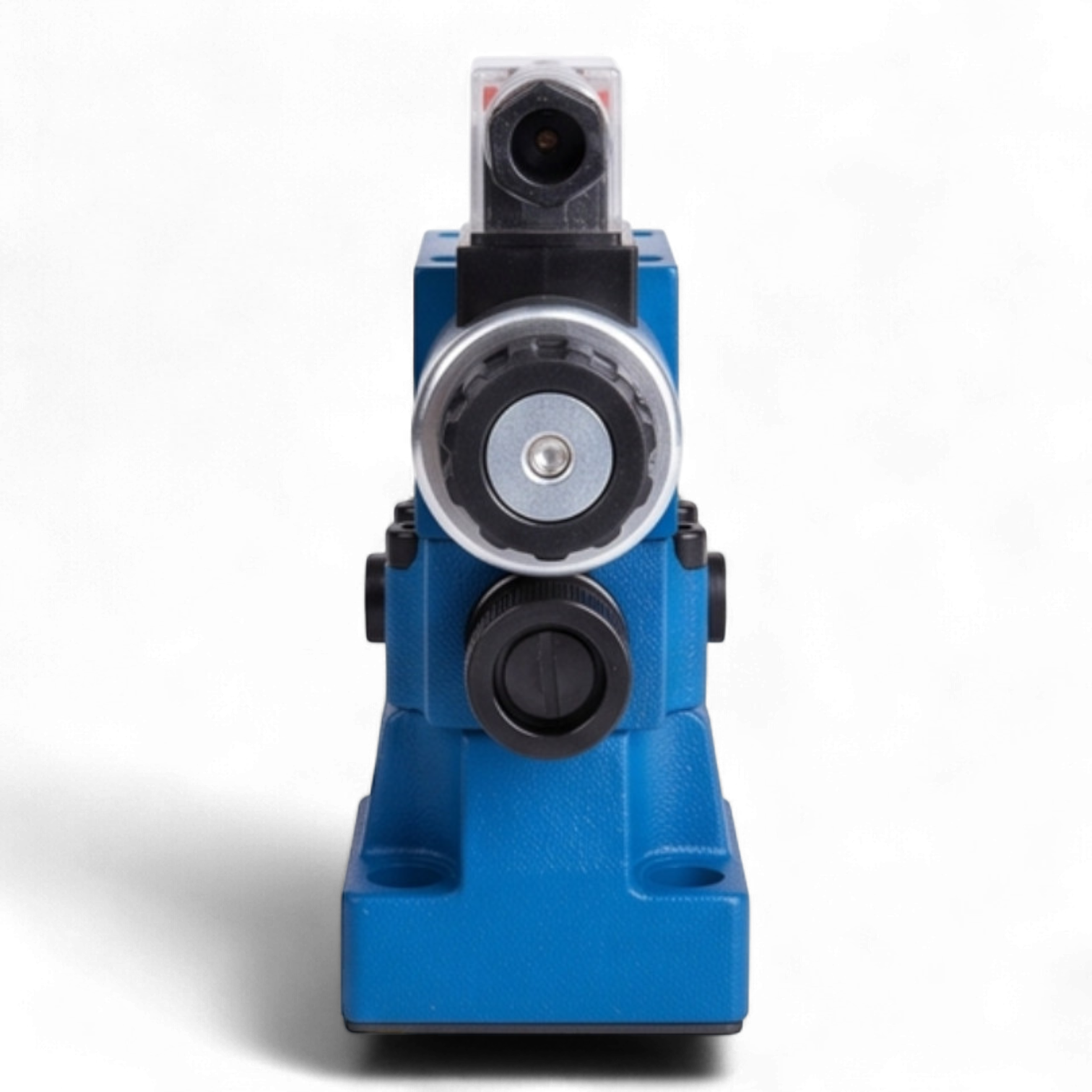

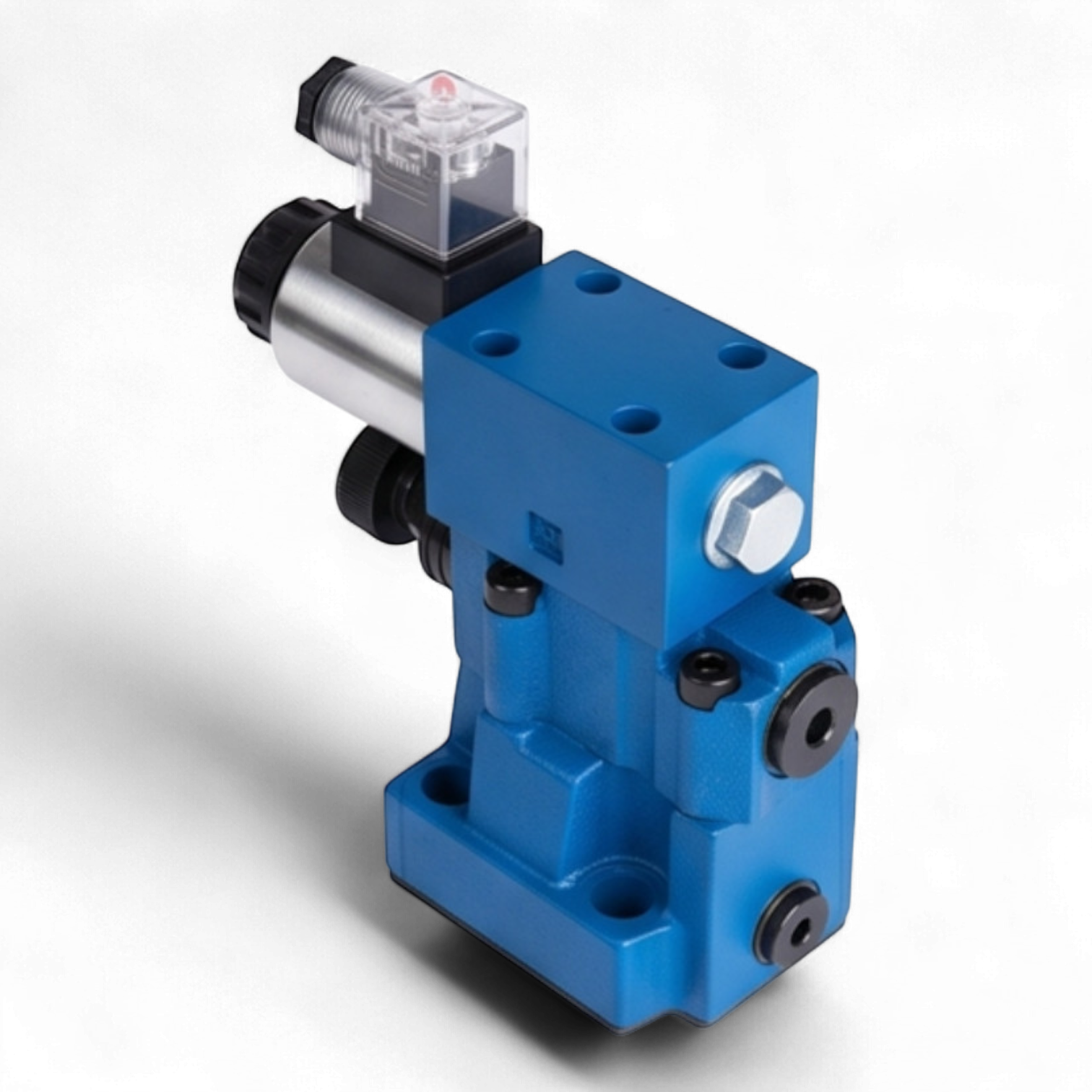

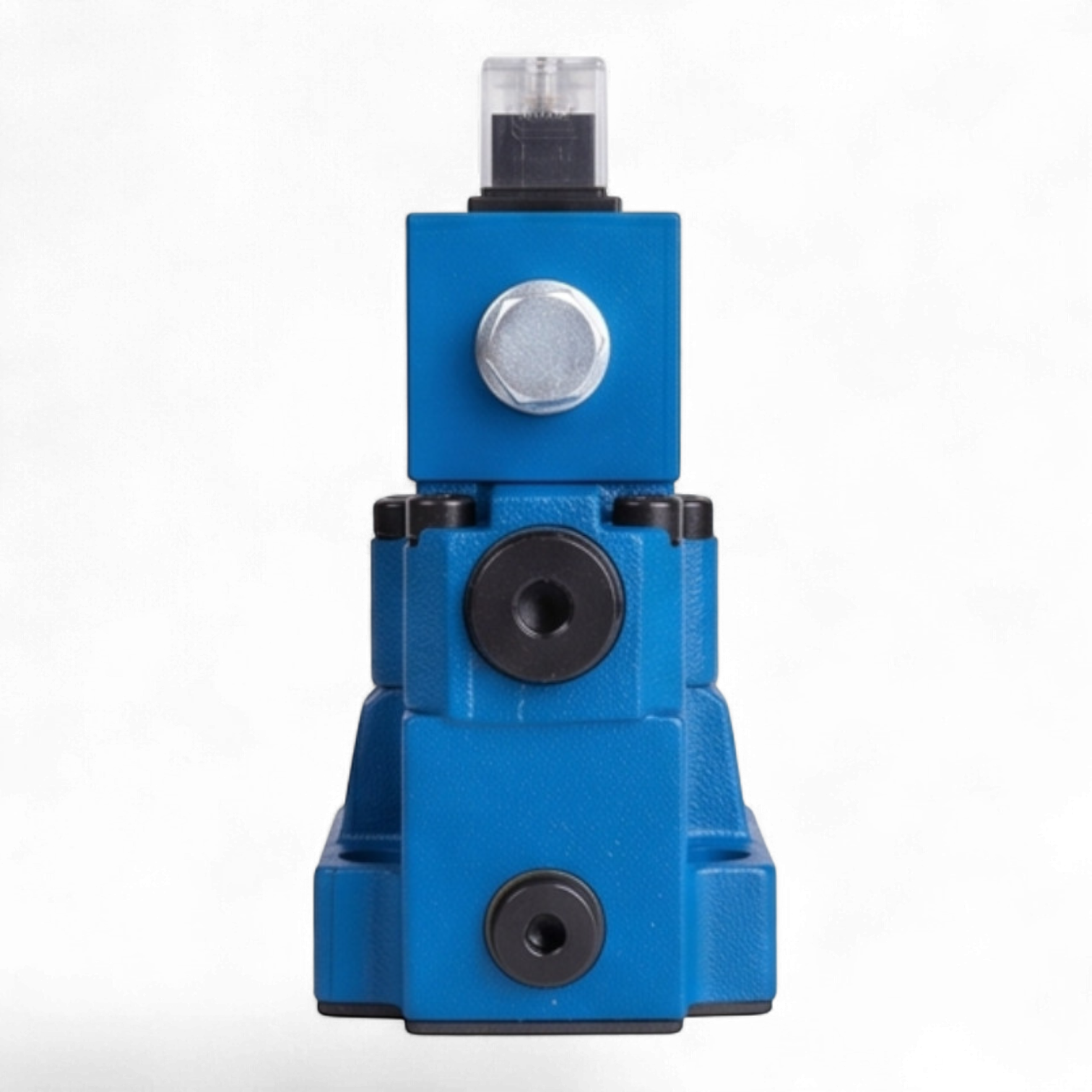

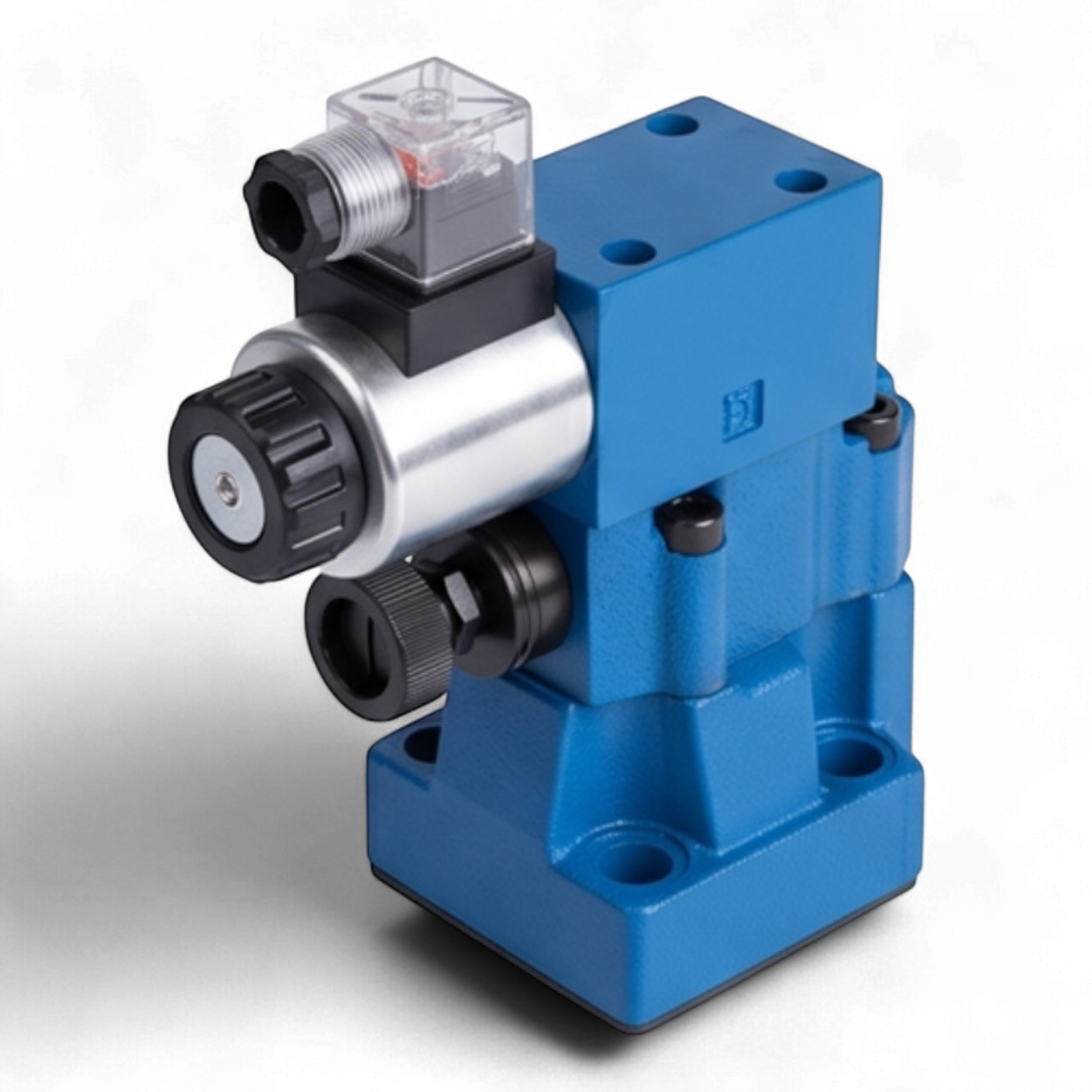

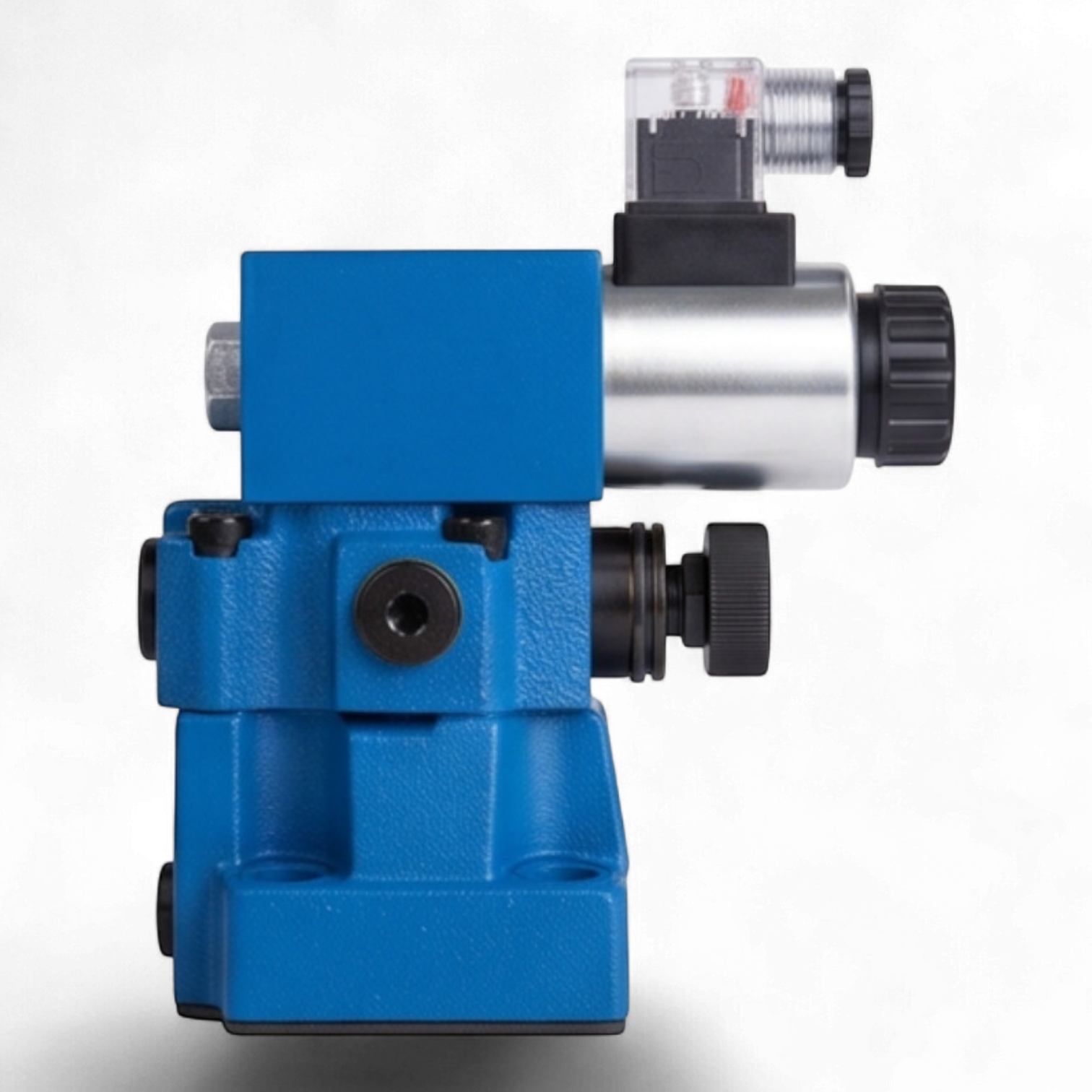

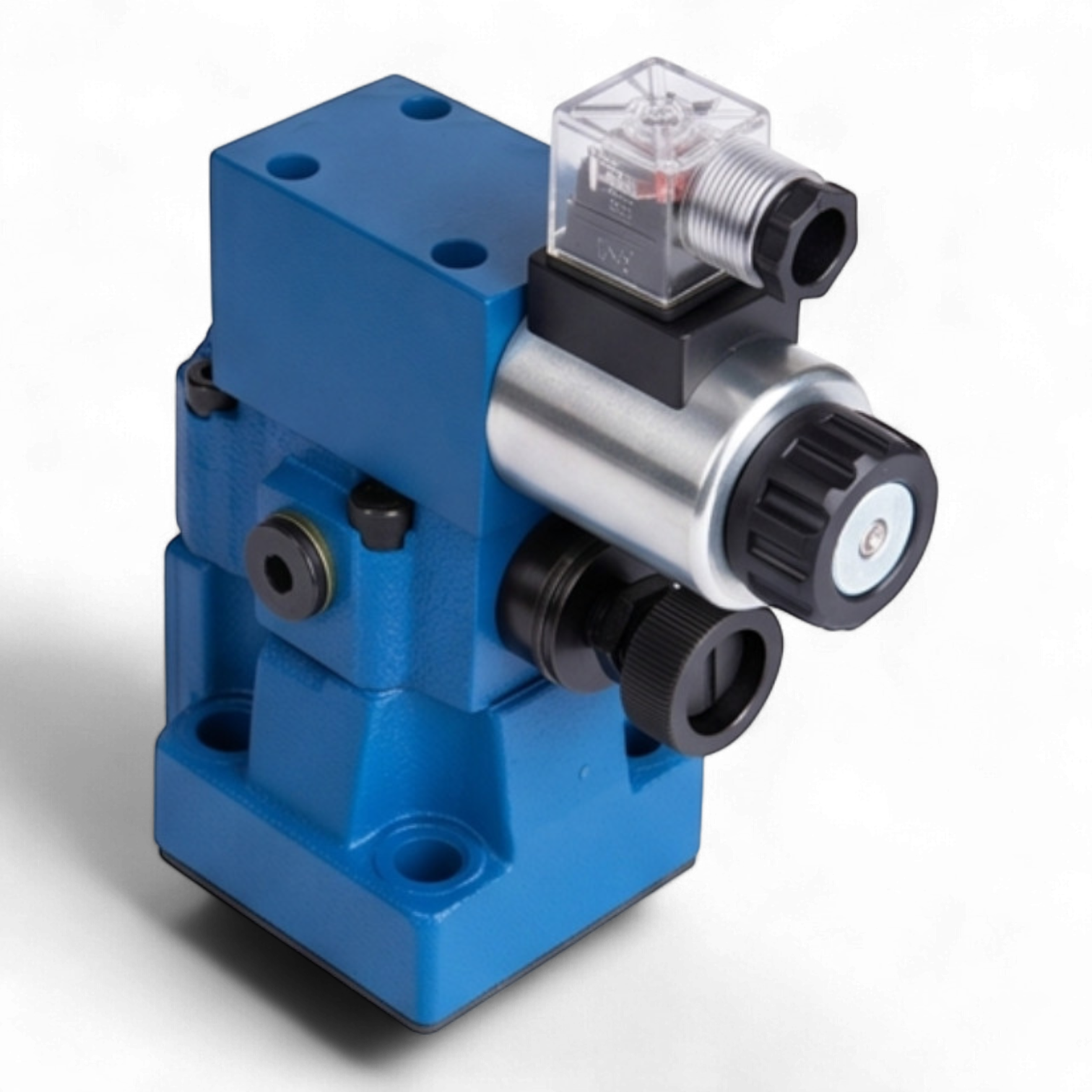

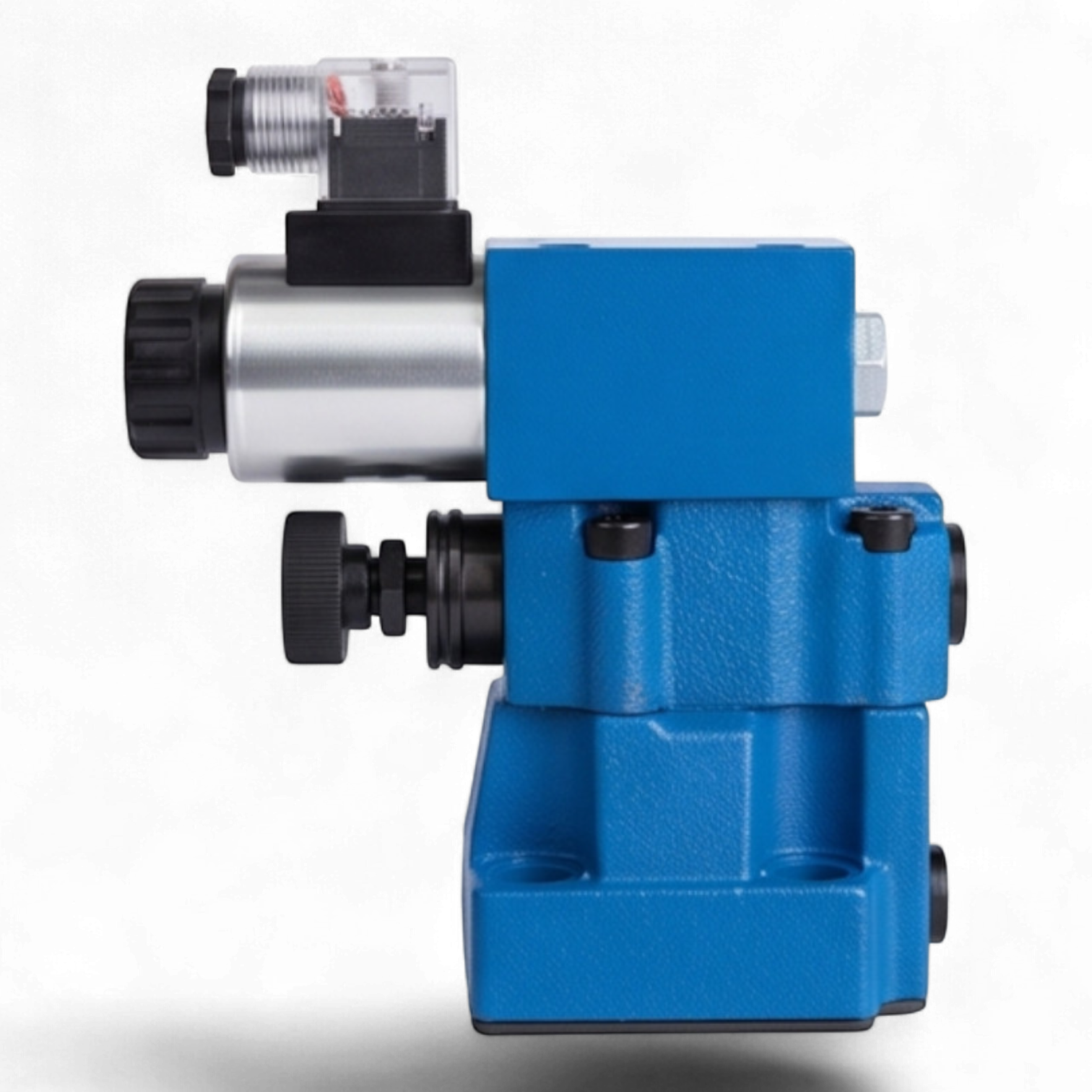

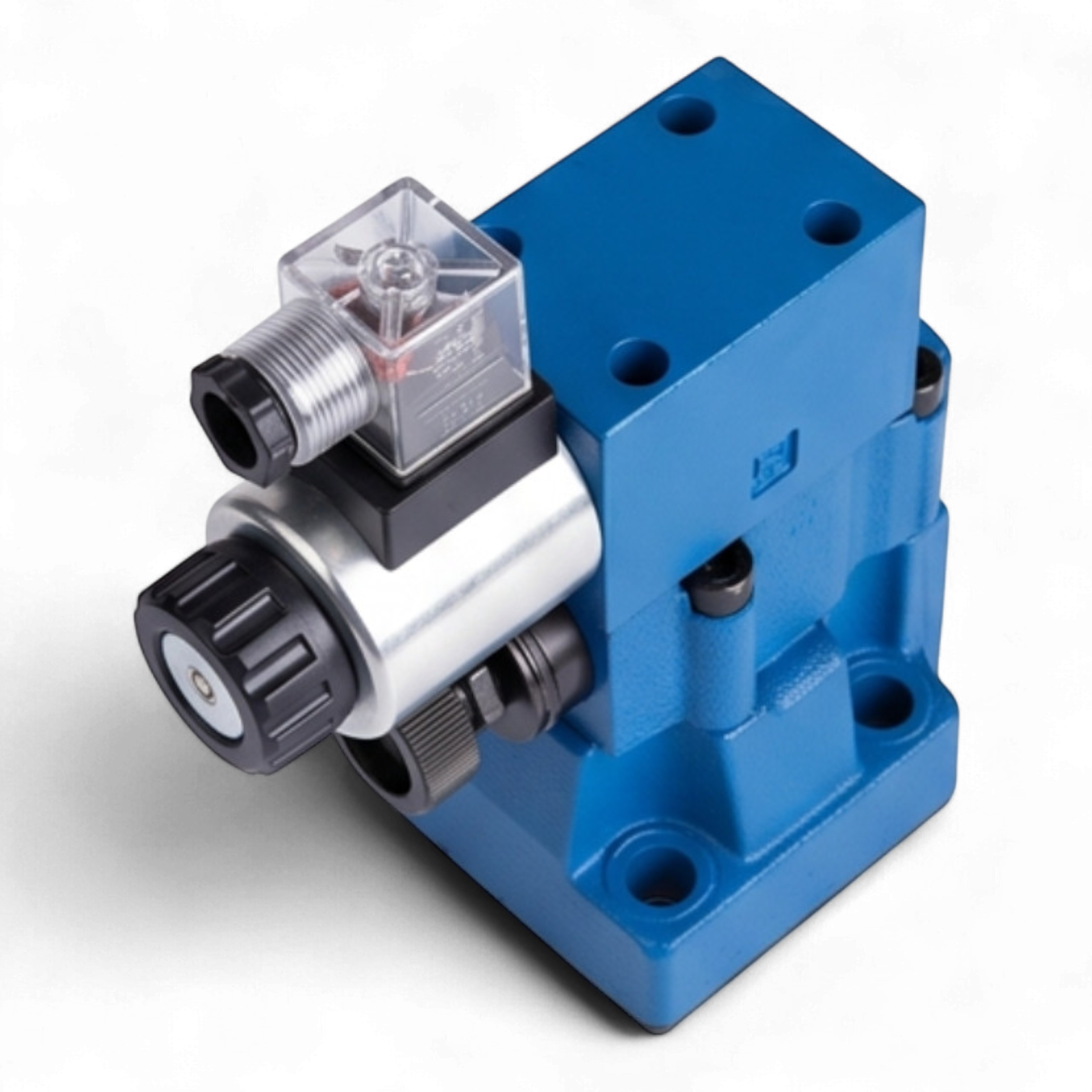

Гидроклапан предохранительный модульного исполнения МКПВ-10/3С3Р1.220 представляет собой аппарат непрямого действия, предназначенный для поддержания установленного давления в гидравлических системах станков и прессов, защиты приводов от превышения номинальных нагрузок, а также для дистанционной разгрузки системы через электромагнитное управление.
Конструктивно устройство выполнено по схеме стыкового монтажа, что обеспечивает минимальные гидравлические потери и высокую плотность компоновки гидроагрегатов. В состав клапана входит основной каскад (золотниковая группа) и пилотный каскад управления с электромагнитным приводом на 220В переменного тока.
Основные технические параметры:
- Тип конструкции: Предохранительный клапан непрямого действия со встроенным электромагнитным управлением разгрузкой.
- Условный проход (Dу): 10 мм.
- Номинальное давление на входе: 25 МПа (250 бар).
- Диапазон регулирования давления: 0.5 – 32 МПа (в зависимости от настройки пружины).
- Номинальный расход рабочей жидкости: до 63 л/мин.
- Тип монтажа: Стыковой (присоединительная поверхность по ГОСТ 24679-81).
- Электропитание: Переменный ток (AC) 220В, 50Гц.
- Режим работы электромагнита: ПВ 100% (продолжительный).
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм).
- Вязкость рабочей жидкости: 10–400 мм²/с (сСт).
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69.
Функциональные особенности и эксплуатация:
Клапан обеспечивает стабильную вольт-амперную характеристику срабатывания и минимальный гистерезис при изменении расхода. Наличие электромагнитного управления позволяет реализовывать циклы разгрузки насоса в бак без изменения основных настроек давления. Стыковое исполнение исключает необходимость использования дополнительных трубопроводов между элементами управления, что повышает надежность системы и упрощает техническое обслуживание.
