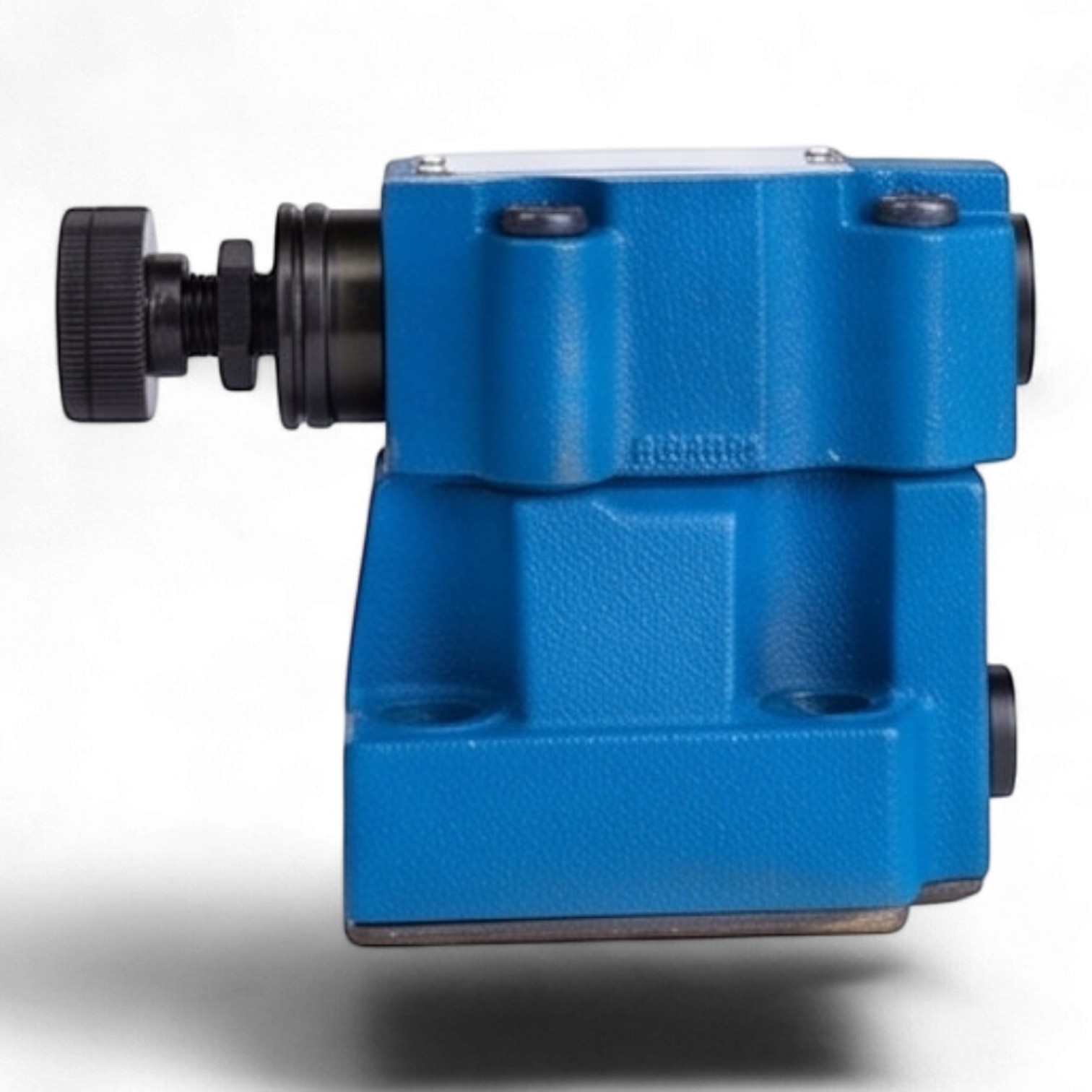

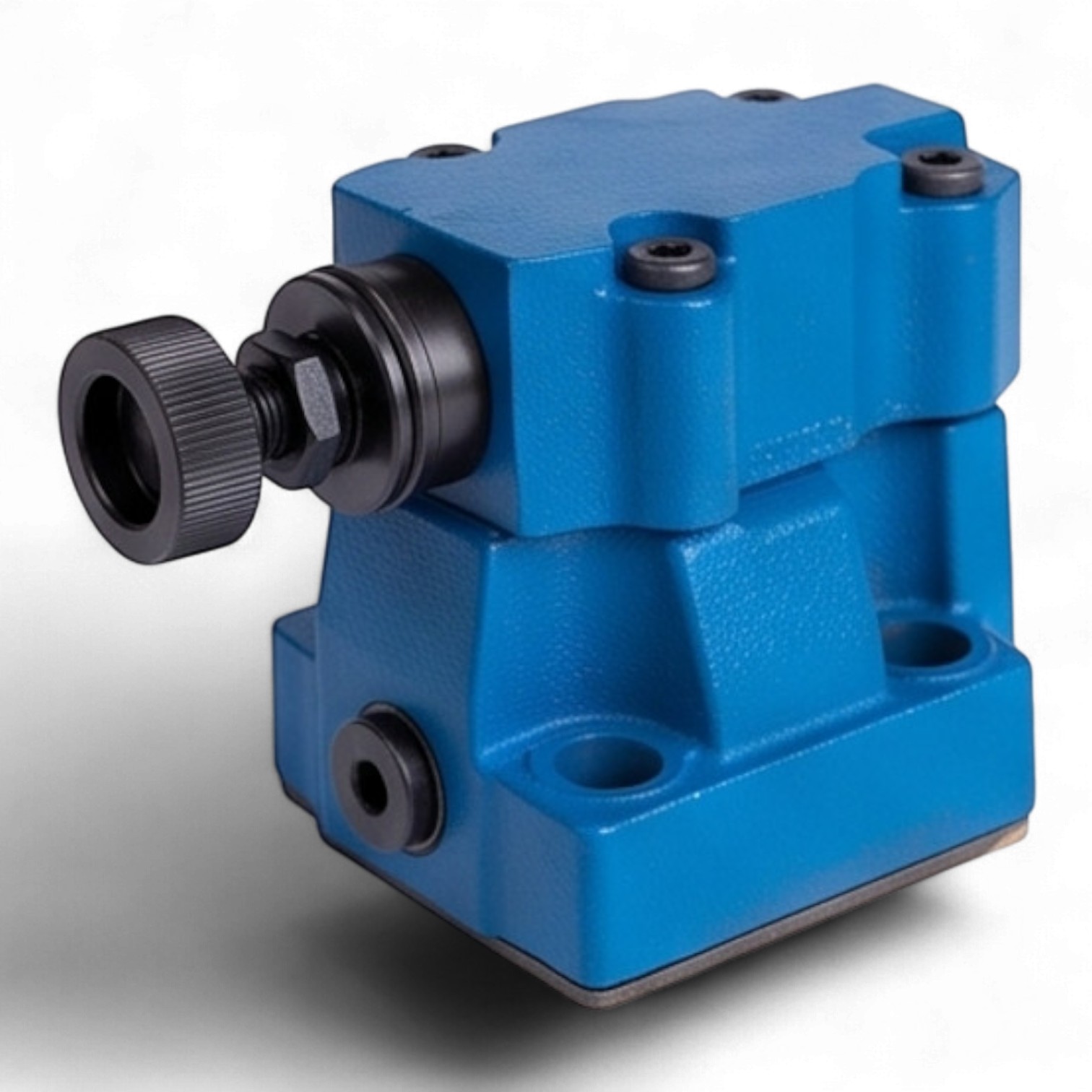

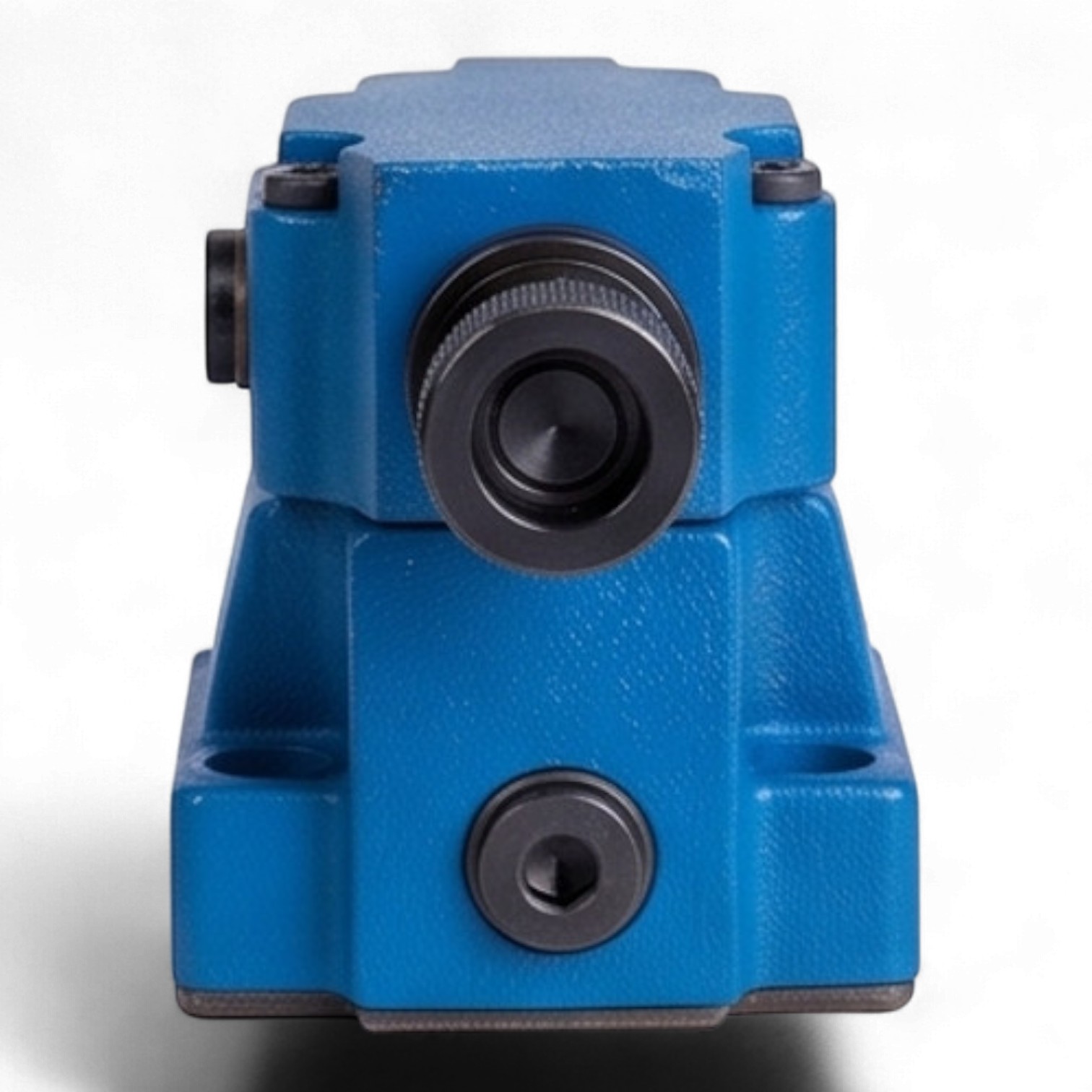

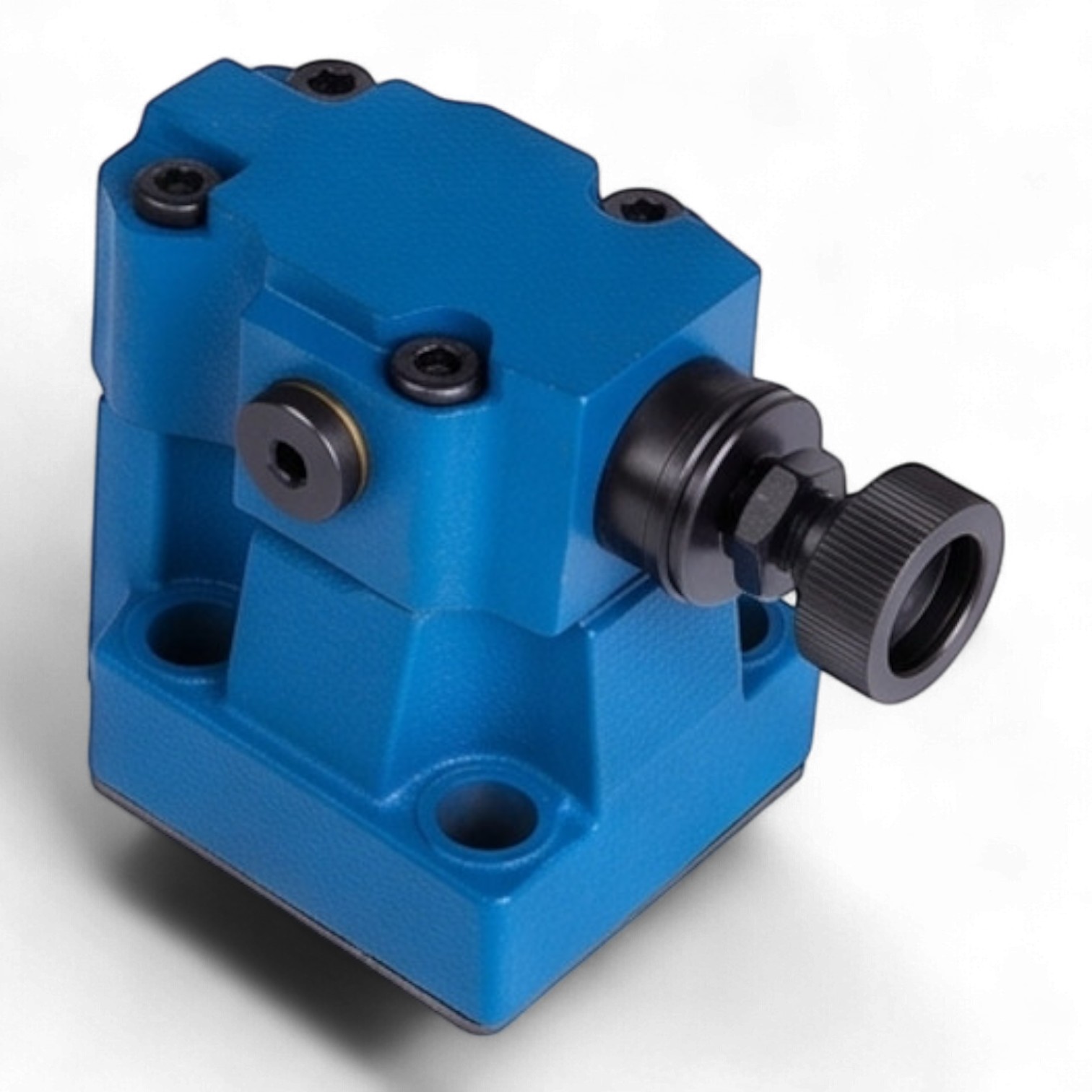

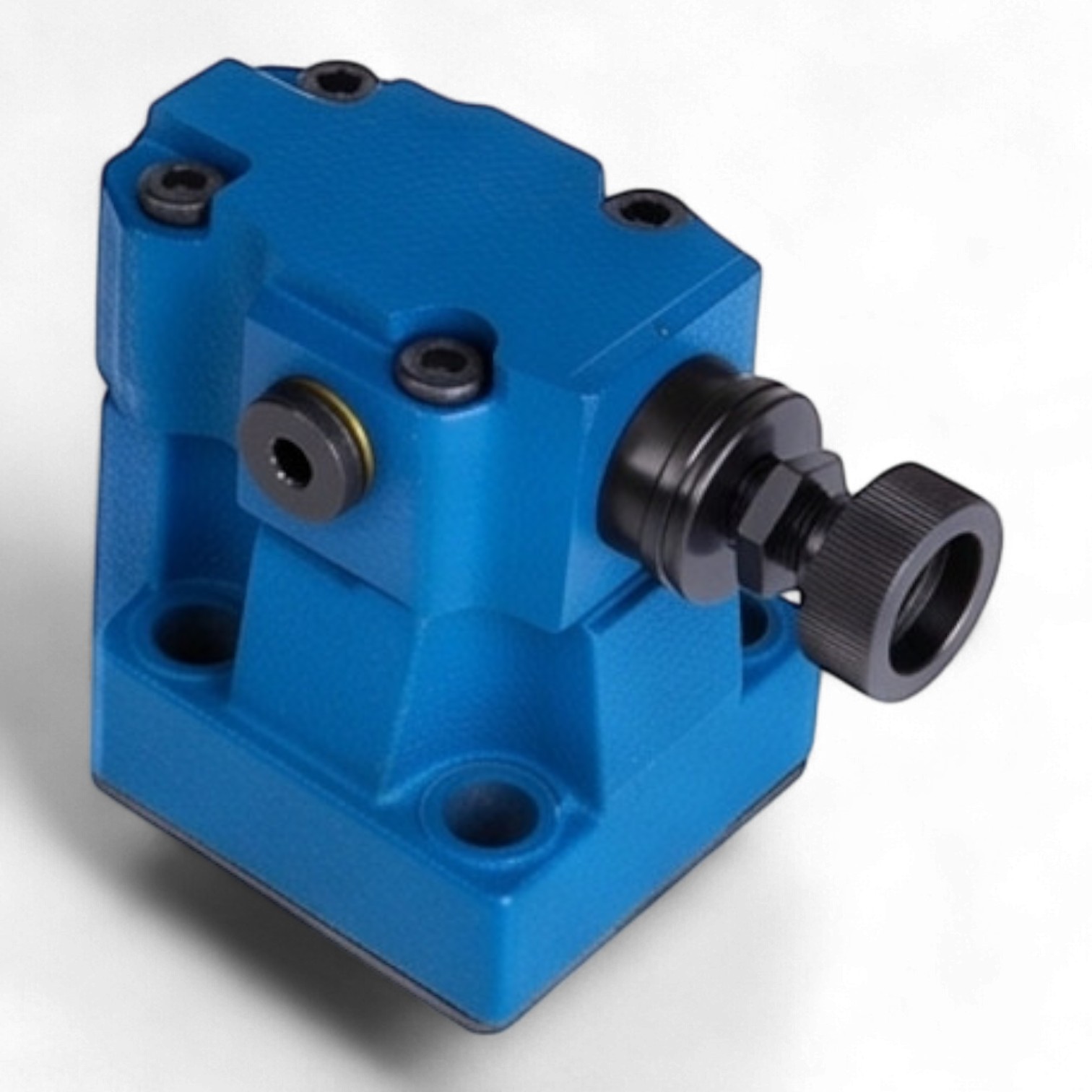

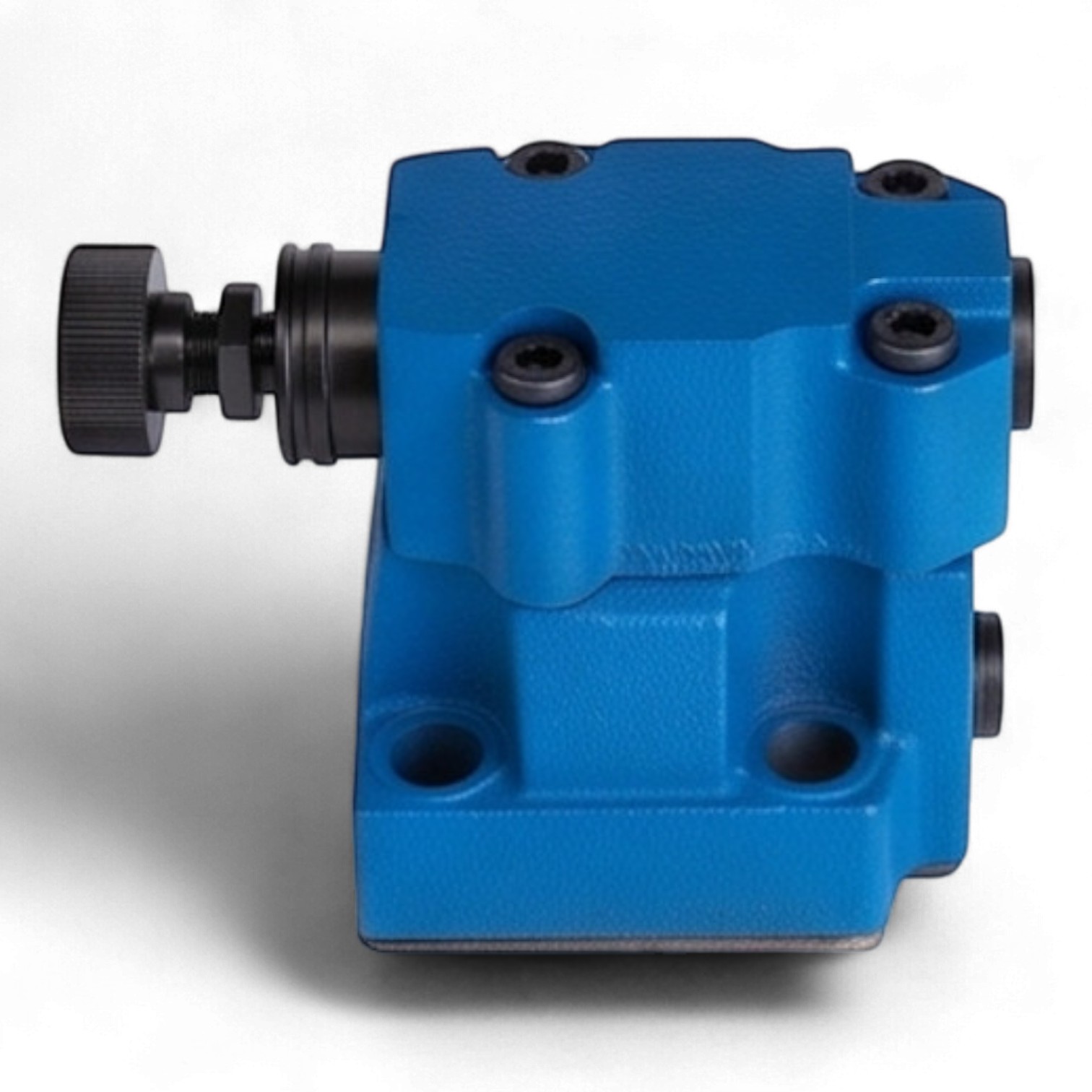

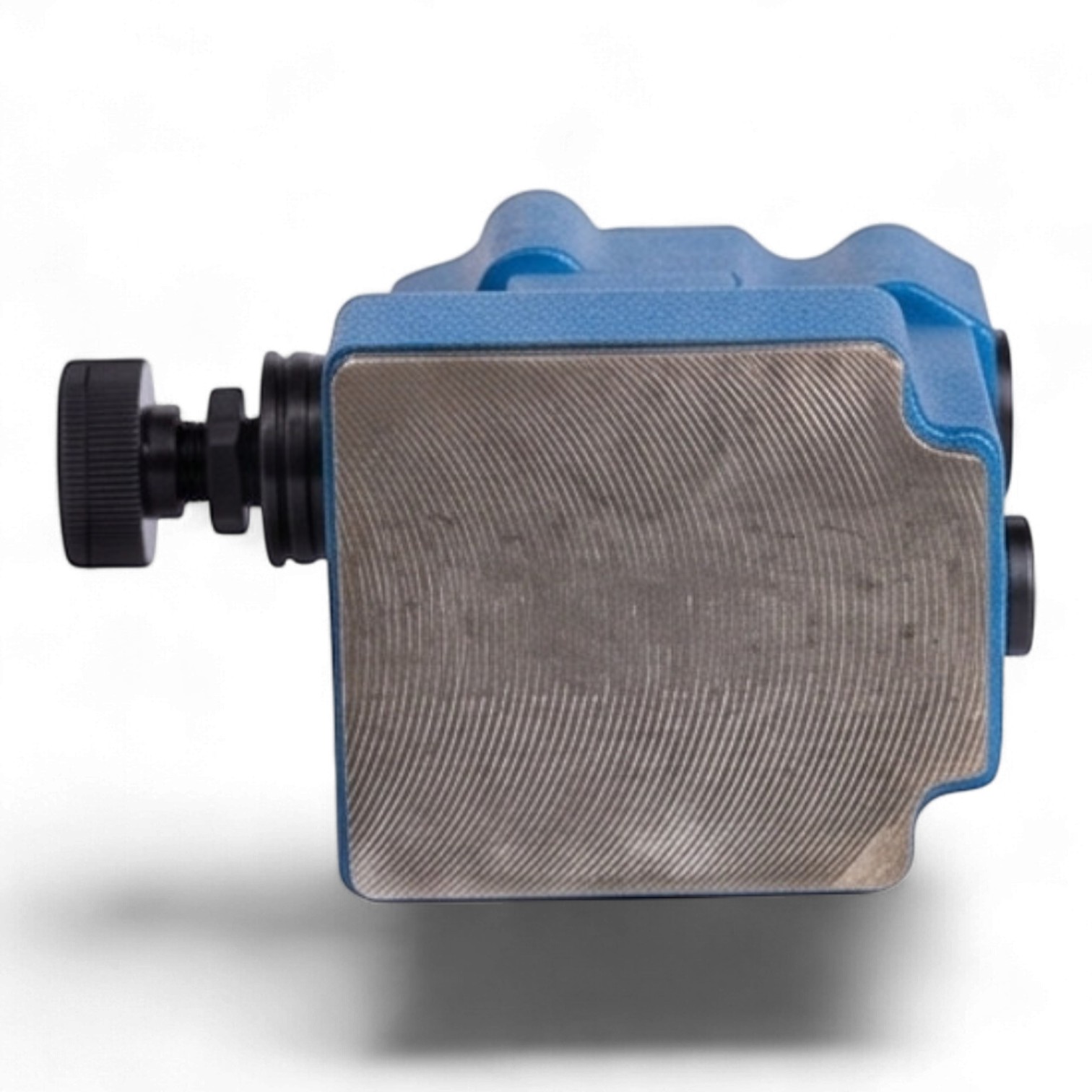

Гидроклапан предохранительный МКПВ-10/3С2Р3 представляет собой устройство непрямого действия стыкового монтажа, предназначенное для поддержания установленного давления в гидравлических системах, защиты от превышения номинального давления и обеспечения дистанционной разгрузки системы. Аппарат функционирует в режиме автоматического поддержания заданных параметров рабочей среды, обеспечивая высокую точность срабатывания и стабильность характеристик при эксплуатации в тяжелых промышленных условиях.
Техническое описание и конструктивные особенности

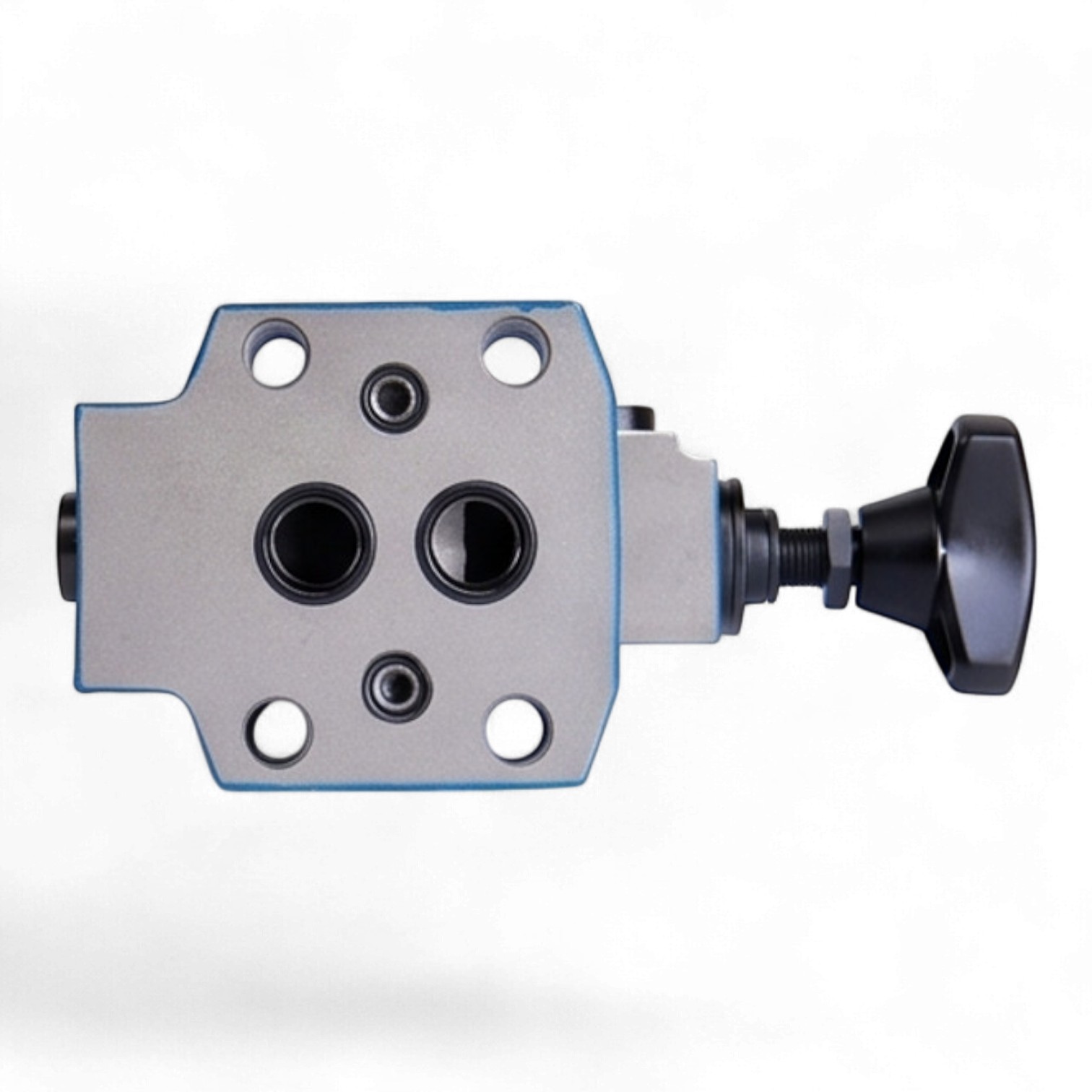

Конструкция клапана МКПВ-10/3С2Р3 включает в себя основной каскад и вспомогательный пилотный клапан. Стыковое исполнение позволяет монтировать устройство непосредственно на монтажную плиту или гидроблок, что минимизирует количество трубопроводных соединений и повышает общую жесткость гидравлического контура. Регулировка давления осуществляется механическим путем через воздействие на пружину пилотного каскада. Наличие электромагнитного управления (индекс Р) позволяет осуществлять дистанционную разгрузку гидросистемы в обход основного контура давления.
Технические параметры
- Условный проход (Dу): 10 мм
- Номинальное давление на входе: 32 МПа (макс. 35 МПа)
- Диапазон регулирования давления: 2.0 – 32 МПа
- Номинальный расход рабочей жидкости: 63 л/мин
- Максимальный расход рабочей жидкости: 100 л/мин
- Тип монтажа: стыковой (согласно ГОСТ 24679-81)
- Род тока управления: переменный (AC 220V)
- Климатическое исполнение: УХЛ4 (согласно ГОСТ 15150-69)
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-2001
- Рекомендуемая кинематическая вязкость масла: 10 – 400 мм²/с
- Температурный диапазон эксплуатации: от +1°C до +55°C
Функциональные возможности
Аппарат обеспечивает стабильную работу при переходных процессах, исключая возникновение гидроударов в магистрали. Встроенный электромагнитный пилот обеспечивает возможность перевода системы в режим холостого хода (разгрузки) по внешнему электрическому сигналу. Уплотнения выполнены из высококачественных эластомеров, устойчивых к агрессивным компонентам минеральных масел и температурным деформациям.
