МКПВ-10/3С2Р2

Техническое описание гидроклапана МКПВ-10/3С2Р2

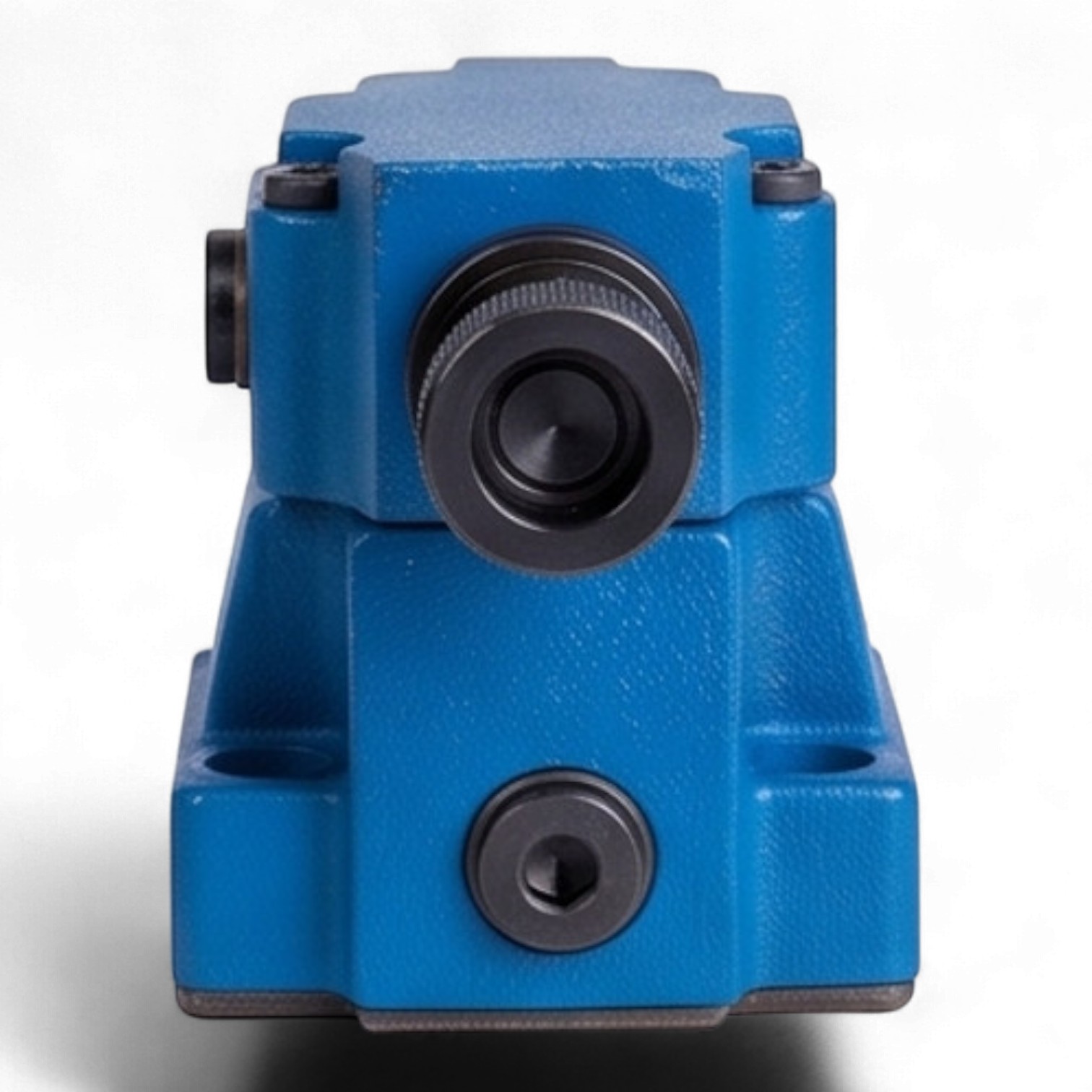

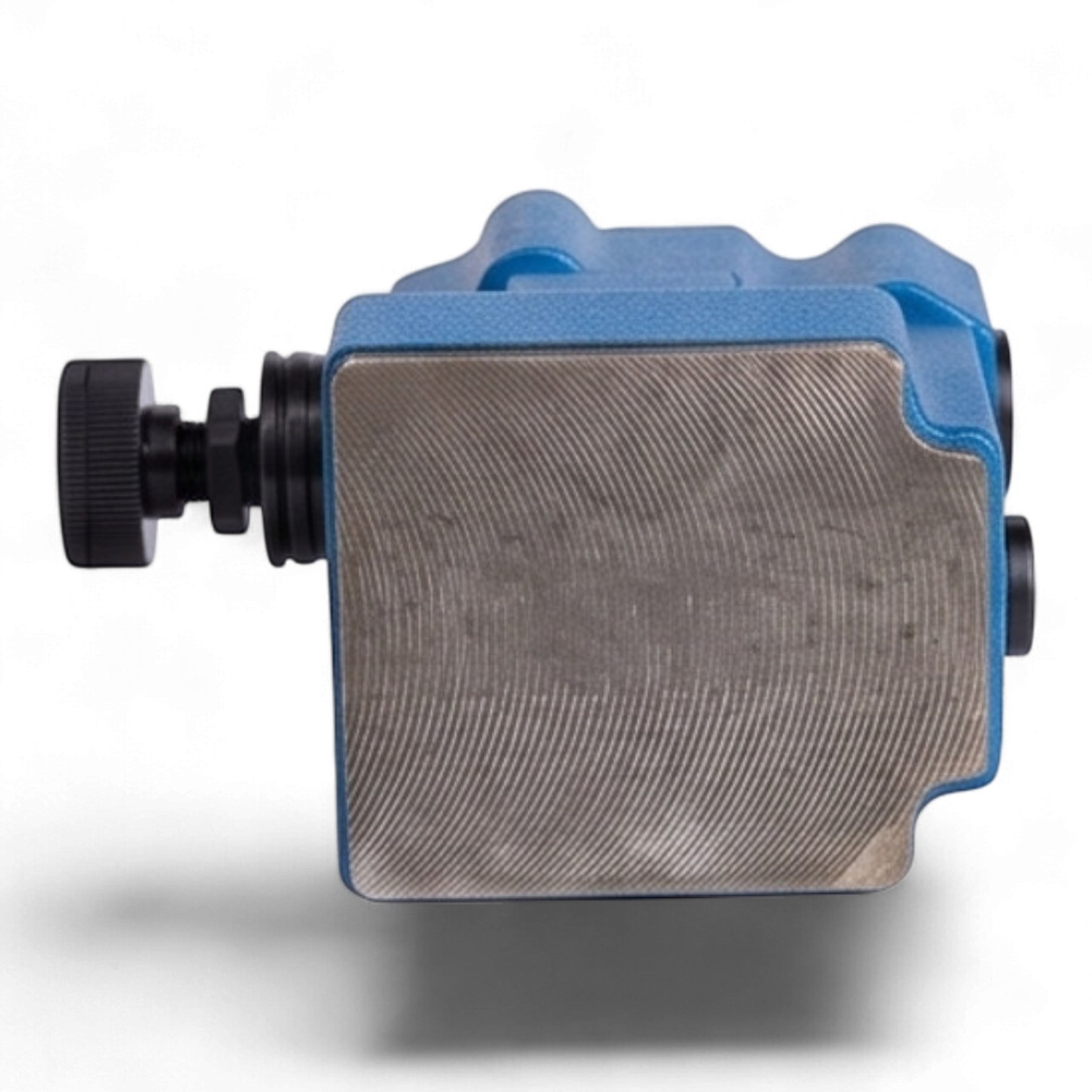

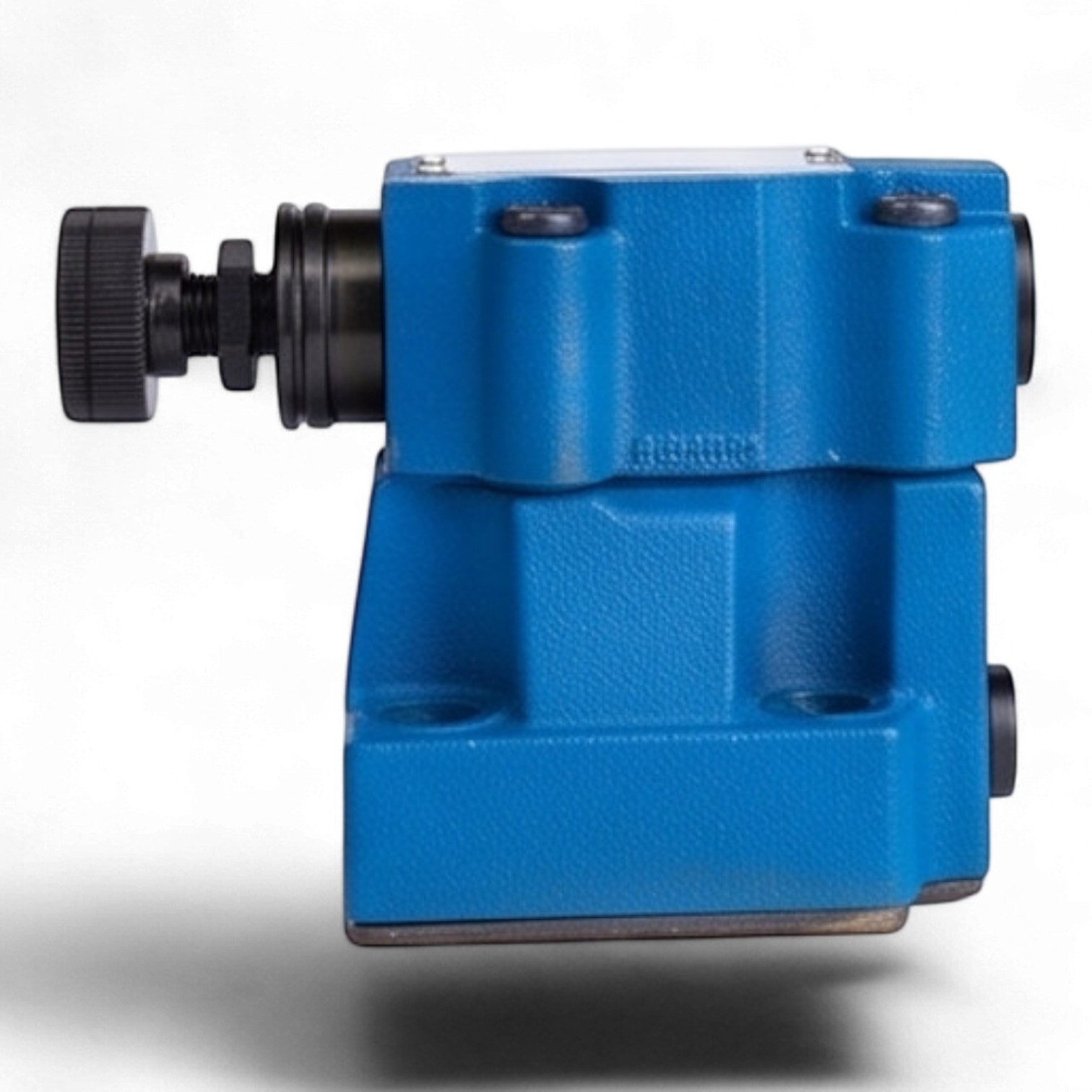

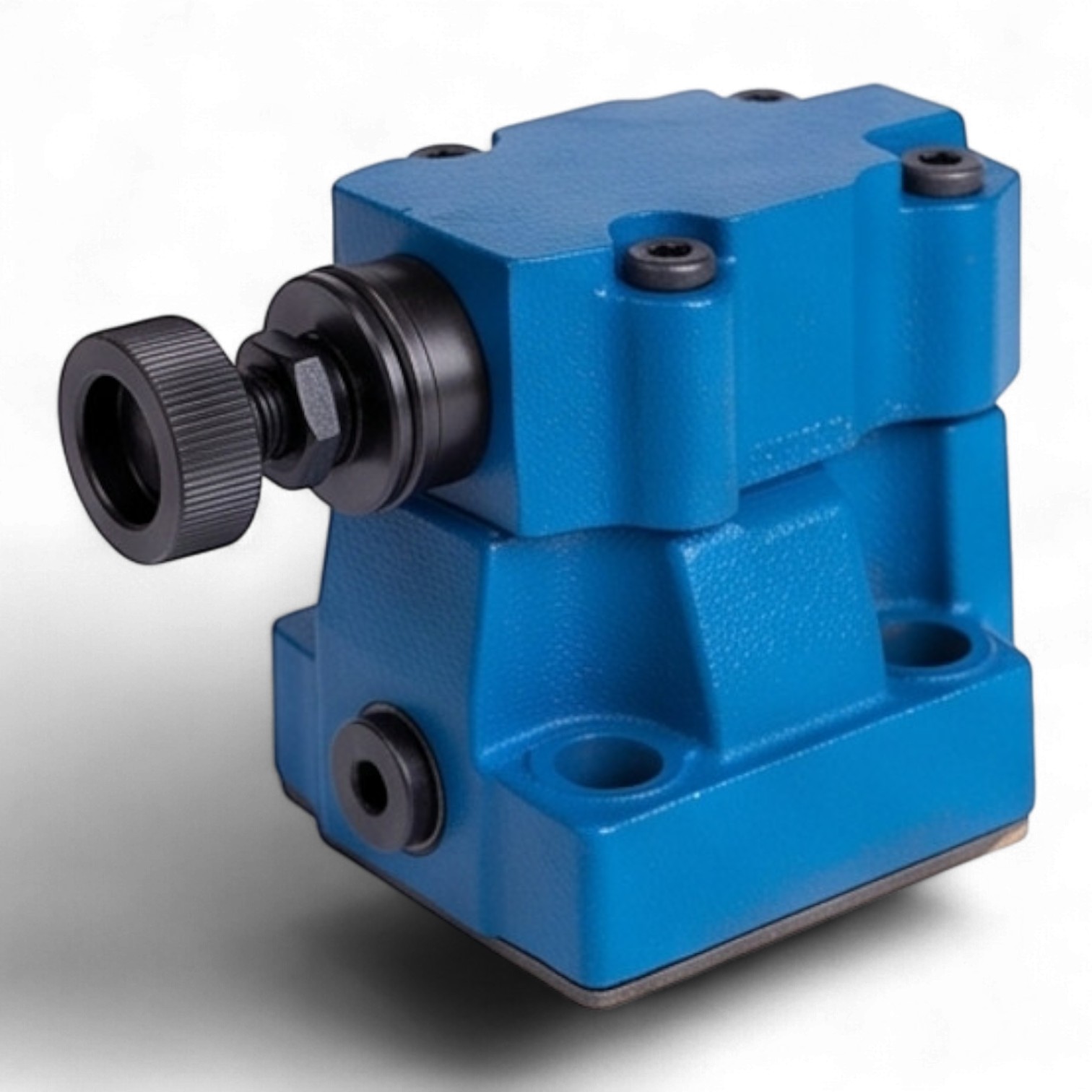

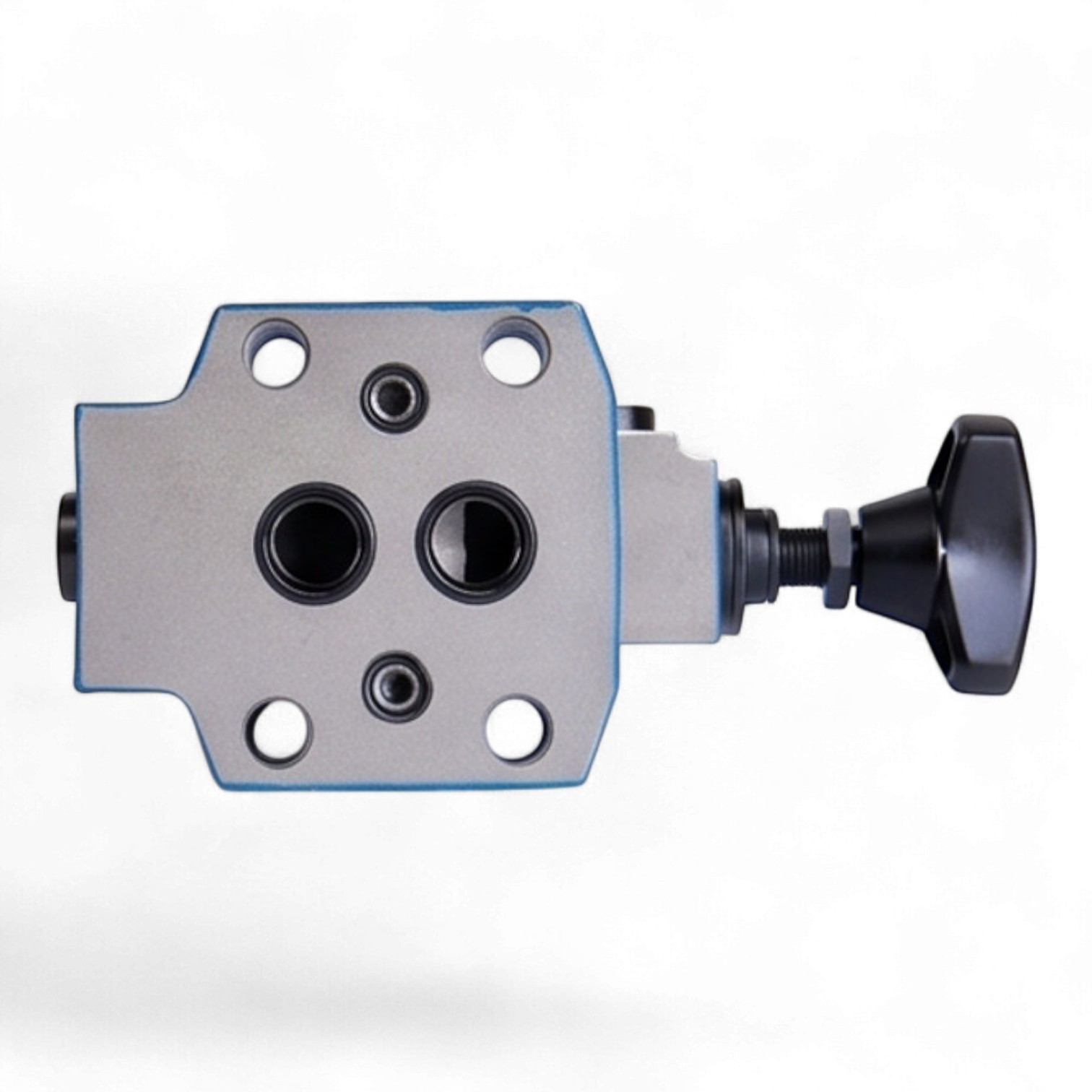

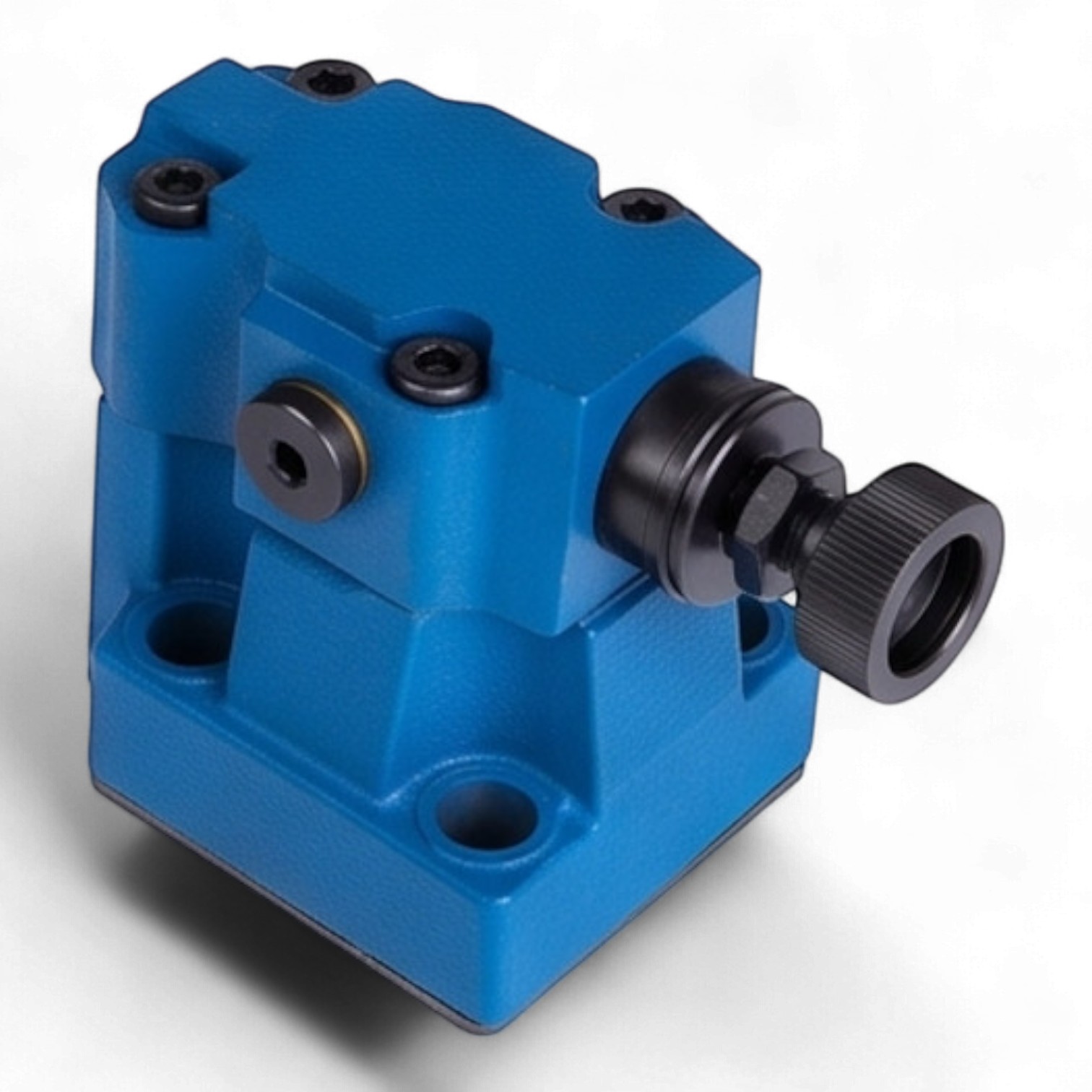

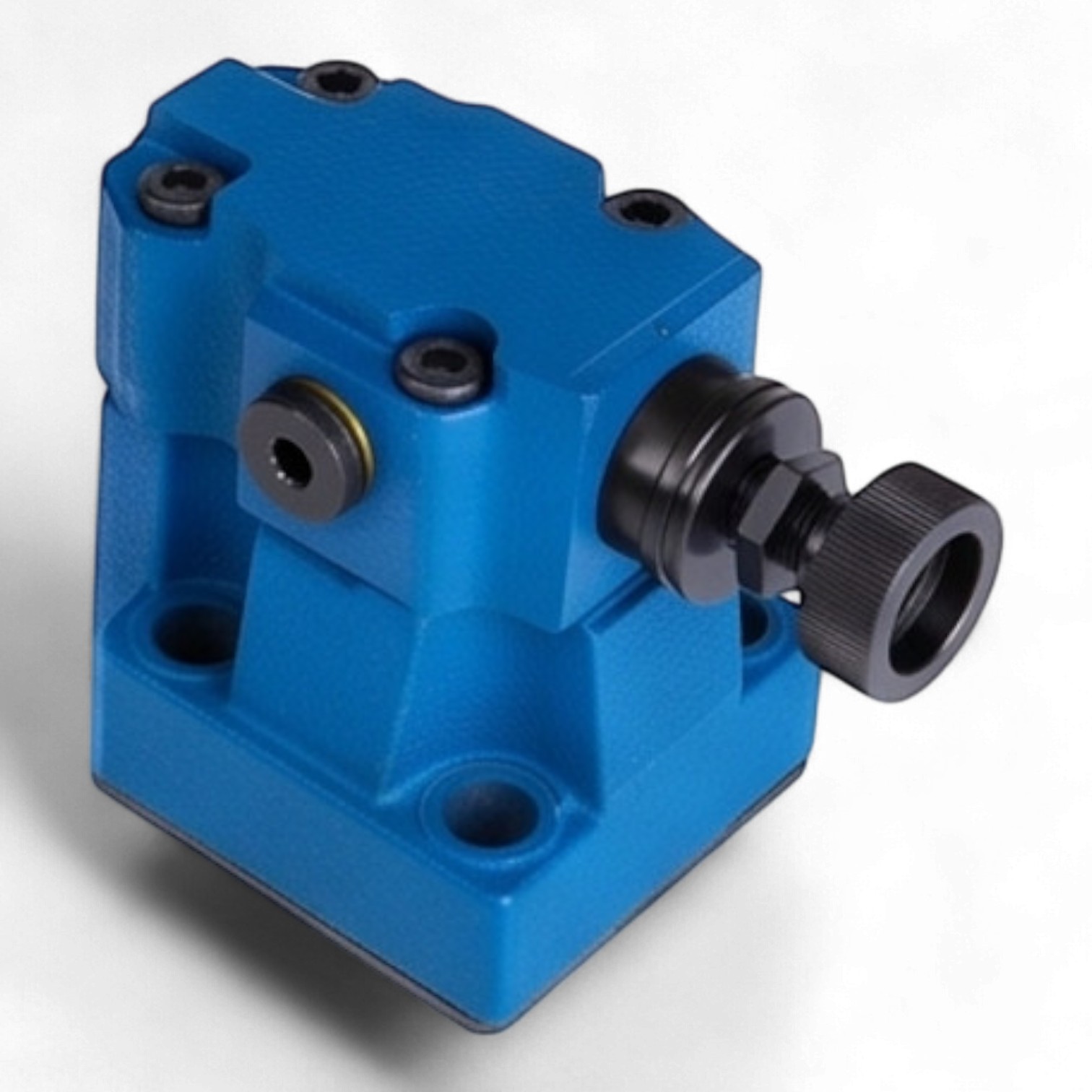

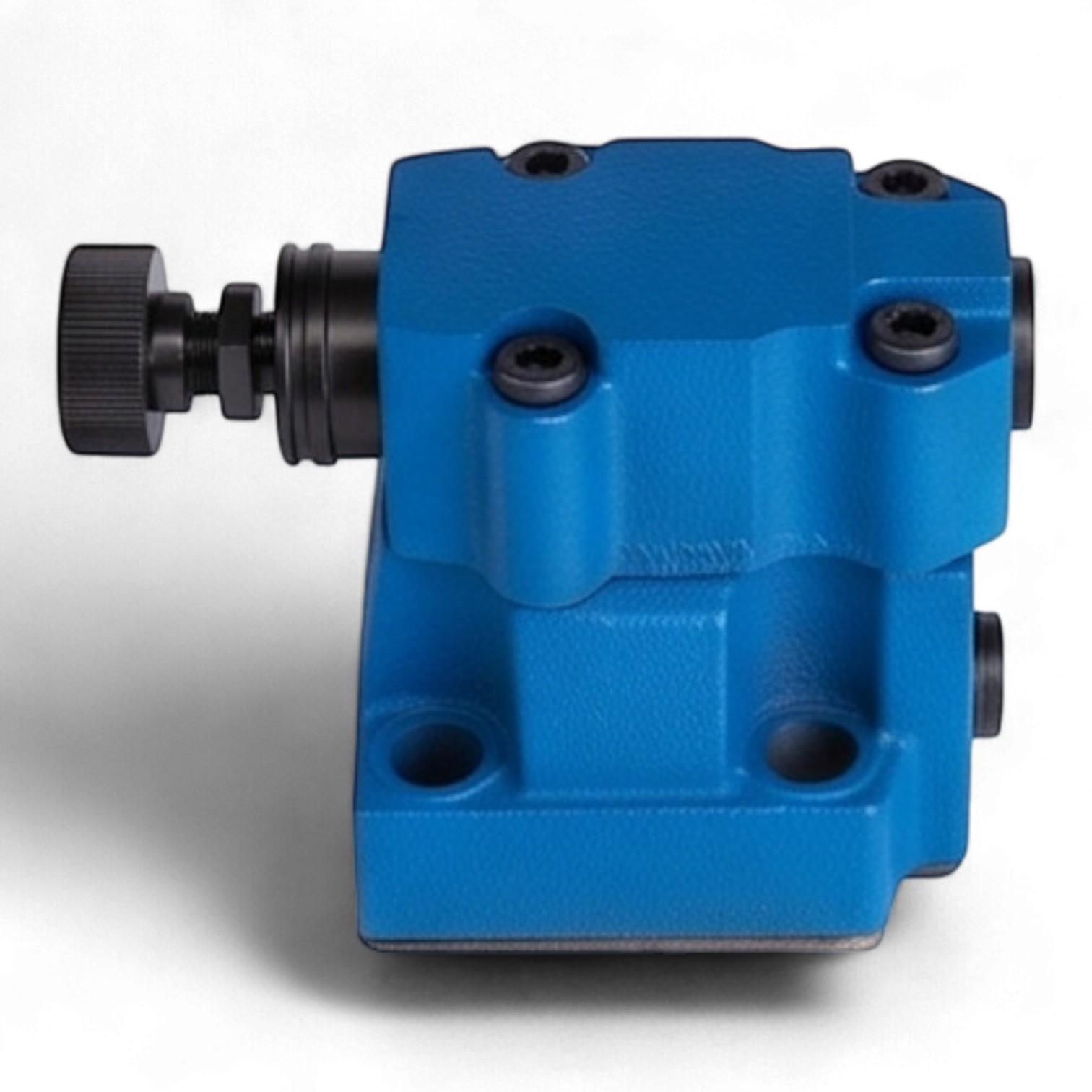

Гидроклапан предохранительный МКПВ-10/3С2Р2 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных параметров, а также для дистанционной разгрузки системы путем перелива рабочей жидкости в бак.

Конструктивное исполнение аппарата включает в себя основной каскад и вспомогательный клапан управления. Стыковой тип монтажа обеспечивает высокую герметичность соединений и минимизацию гидравлических потерь. Устройство адаптировано для работы в составе стационарных гидроагрегатов и мобильной техники при соблюдении условий эксплуатации УХЛ4 согласно ГОСТ 15150-69.

Основные технические параметры:

• Условный проход (Dу): 10 мм
• Номинальное давление на входе: 25 МПа (250 бар)
• Диапазон регулирования давления: 0.5 – 32 МПа
• Пропускная способность: до 63 л/мин (номинальная)
• Тип управления: электромагнитное с пружинным возвратом золотника
• Параметры электромагнита: 220В переменного тока (AC), частота 50 Гц
• Максимальная частота циклов: до 3000 переключений в час
• Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 сСт
• Класс чистоты рабочей жидкости: не ниже 12-го по ГОСТ 17216-71 (тонкость фильтрации 25 мкм)
• Температурный диапазон среды: от -40°C до +70°C (пиково до +120°C)
• Масса изделия: 16 кг
• Габаритные размеры: 290×160×200 мм

Функциональные особенности и преимущества:

• Двухкаскадная схема: обеспечивает высокую стабильность давления при изменении расхода жидкости.
• Стыковой монтаж: упрощает интеграцию в гидроблоки и снижает риск утечек по сравнению с трубным монтажом.
• Дистанционное управление: наличие электромагнитного привода позволяет интегрировать клапан в автоматизированные системы управления (АСУ ТП).
• Надежность: прецизионная обработка сопрягаемых поверхностей золотника и корпуса гарантирует длительный ресурс при высоких циклических нагрузках.
• Индикация: визуальный контроль положения исполнительного механизма для упрощения пусконаладочных работ.
