Г66-35М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания высокого давления рабочей жидкости в гидросистемах промышленного оборудования, таких как станки, прессы, литейные машины и технологические установки. Обеспечивает надёжную защиту системы от перегрузок и позволяет свободное прохождение рабочей жидкости в обратном направлении.
Основные функции
-
Поддержание заданного давления в линии
-
Защита оборудования от превышения допустимого давления
-
Свободный обратный поток рабочей жидкости через встроенный обратный клапан
-
Последовательное включение исполнительных механизмов
-
Возможность использования в качестве предохранительного, перепускного, переливного или клапана разности давлений
Технические характеристики
-
Условный проход: 32 мм
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 250 л/мин
-
Минимальный расход: 5 л/мин
-
Диапазон регулировки давления: 0,4–2,8 МПа
-
Номинальное давление настройки: 2,5 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-
Тип подключения: трубное, резьба К 1 1/4"
-
Масса: около 8,8 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

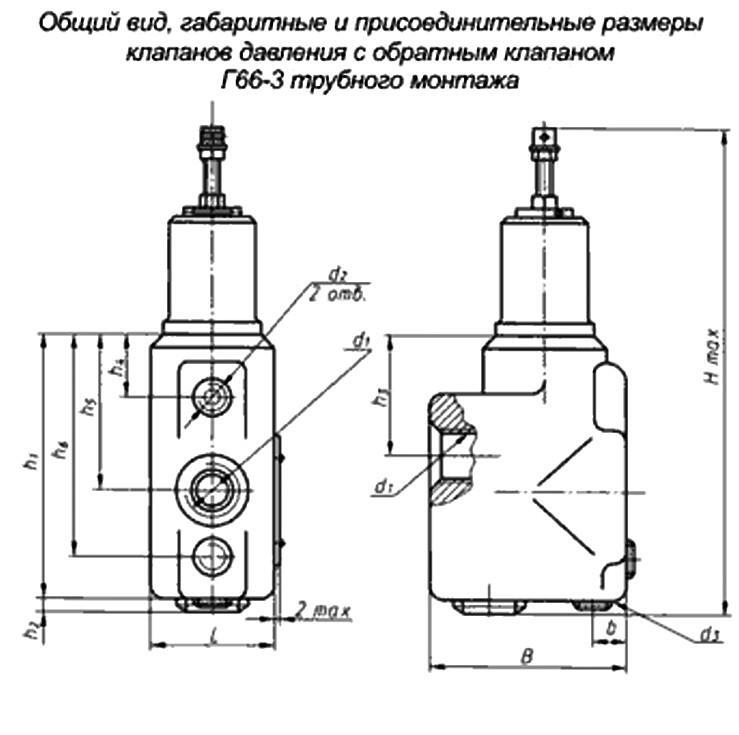

Конструкция и особенности
Корпус клапана изготовлен из прочного металла, оснащён резьбовыми отверстиями для подключения. Встроенный золотниковый механизм с настраиваемой пружиной позволяет точно установить нужное давление срабатывания, регулировка осуществляется винтом. Обратный клапан встроен конструктивно и обеспечивает свободный возврат жидкости без дополнительной арматуры. Клапан прост в обслуживании и надёжен в эксплуатации.
Области применения
-
Гидросистемы металлообрабатывающих и деревообрабатывающих станков
-
Прессовое, литьевое и технологическое оборудование
-
Производственные и автоматизированные линии
-
Промышленные установки, работающие с большими объёмами рабочей жидкости и требующие точного контроля давления
Примечание:
Обозначение «М» указывает на модернизированное исполнение клапана с более высокими показателями надёжности и стабильности работы.
