Г66-34М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования. Клапан защищает систему от превышения давления и позволяет жидкости свободно проходить в обратном направлении без применения дополнительного обратного клапана.
Основные функции
-
Поддержание давления в гидросистеме на заданном уровне
-
Защита оборудования от перегрузок и превышения давления
-
Обеспечение свободного обратного потока рабочей жидкости
-
Последовательное включение исполнительных механизмов
-
Возможность работы в режимах клапана разности давлений, предохранительного и переливного клапана
Технические характеристики
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: до 160–180 л/мин
-
Минимальный расход: от 3 л/мин
-
Диапазон регулировки давления: 0,4–2,8 МПа
-
Номинальное давление настройки: 2,5 МПа
-
Максимальное давление на входе: до 20 МПа
-
Перепад давления: около 0,2 МПа
-
Внутренние утечки: до 25 см³/мин
-

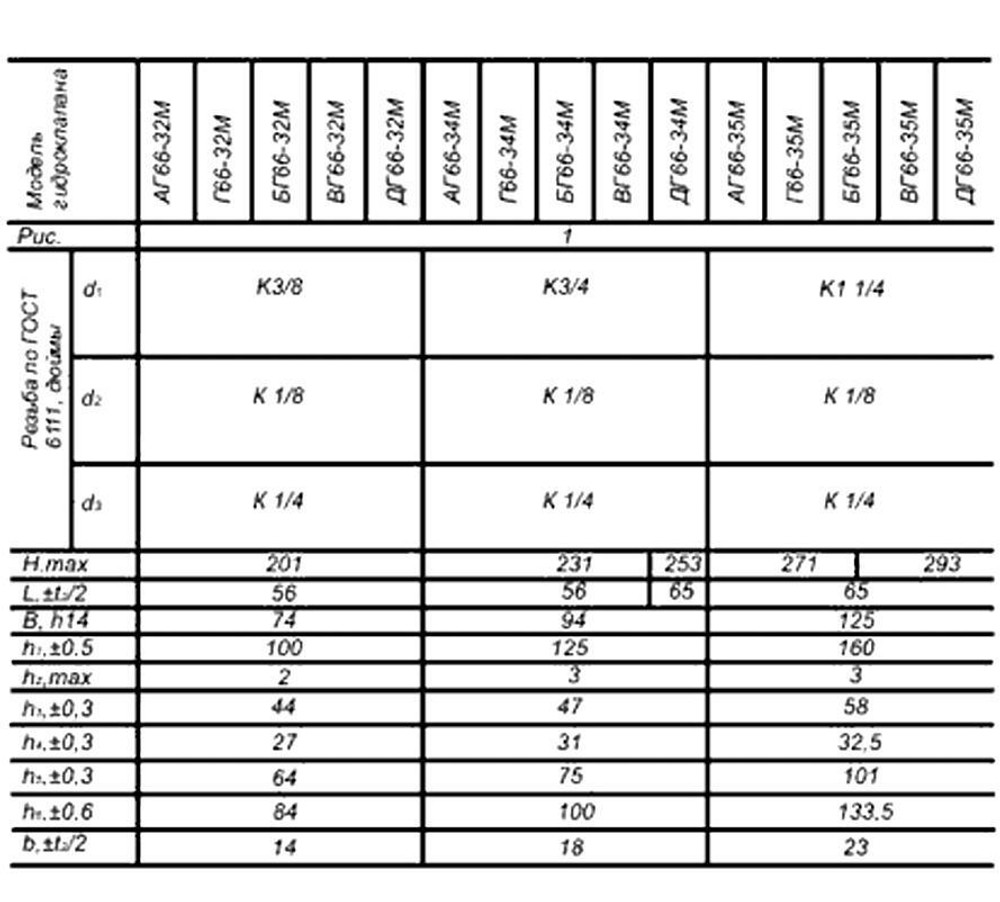

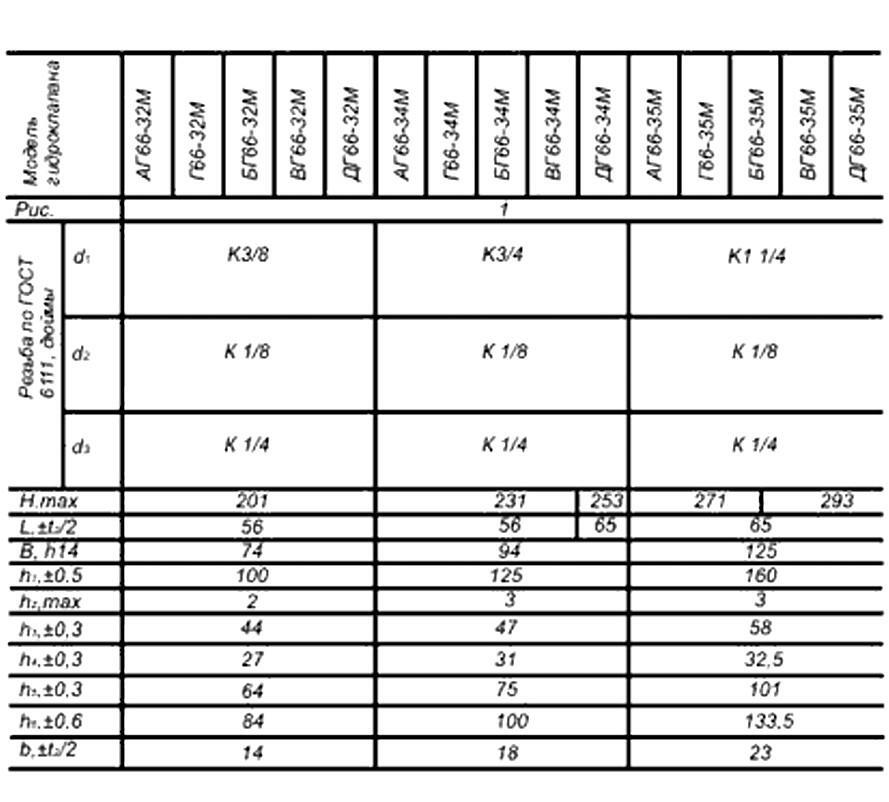

Тип присоединения: трубное, резьба К 3/4"
-
Масса: около 5 кг
-
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4
Конструктивные особенности

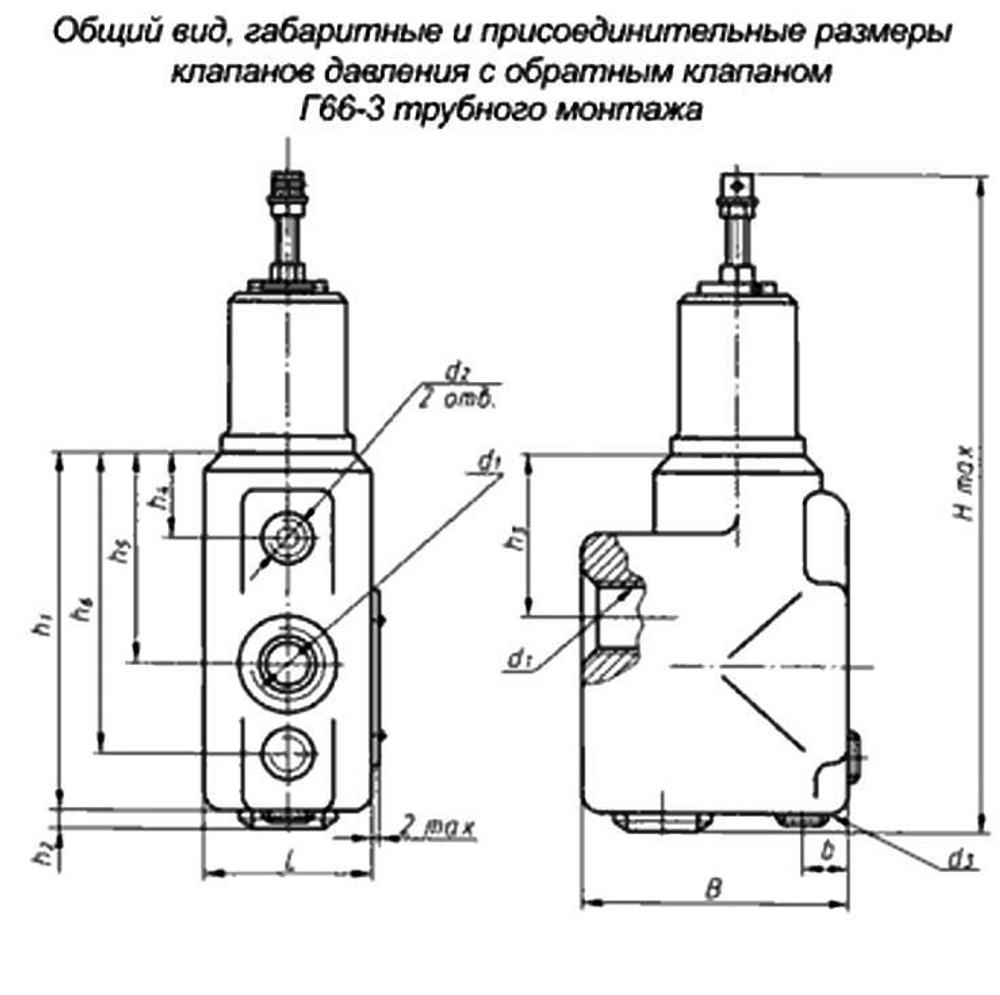

Корпус клапана изготовлен из прочного металла и оснащён резьбовыми каналами для подачи, отвода и слива рабочей жидкости. Внутри находится регулируемый золотниковый механизм с пружиной, а также встроенный обратный клапан, который обеспечивает свободное прохождение жидкости в обратном направлении без дополнительного оборудования. Регулировка давления осуществляется простым поворотом винта на корпусе.
Области применения
Г66-34М применяется в гидравлических системах станков, прессового оборудования, литейных и технологических машин. Эффективен в системах, где необходимо точно регулировать давление, защищать систему от перегрузок и обеспечивать простой и надёжный обратный слив рабочей жидкости.
