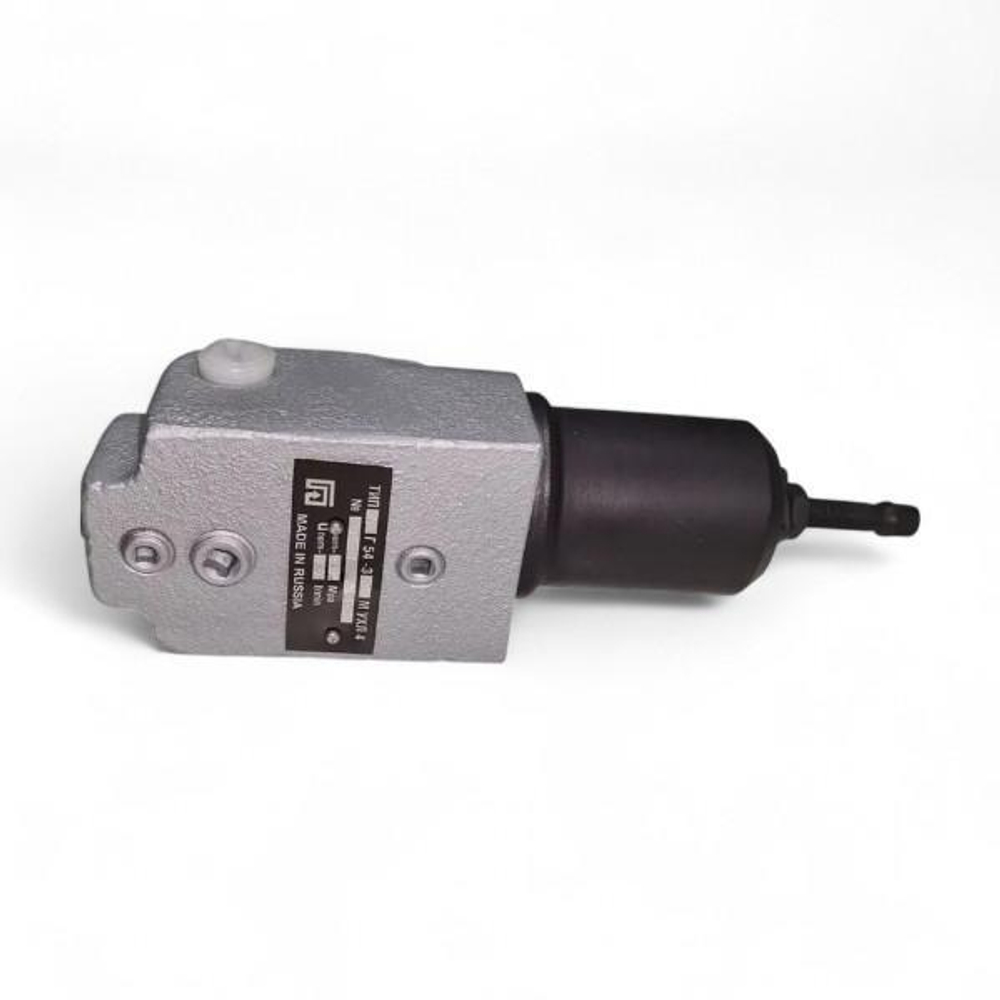

Г54-35М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Применяется для защиты системы от превышения давления, поддержания перепада давлений, управления по последовательности и слива избыточной жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входным и выходным каналами.
-
Обеспечение последовательности включения исполнительных органов по достижении определённого давления.
-
Защита системы от перегрузок при превышении установленного давления (предохранительный режим).
-
Постоянное поддержание давления посредством слива рабочей жидкости (переливной режим).
Технические характеристики:
Условный проход: 32 мм
Номинальный расход: 200 л/мин
Максимальный расход: до 300 л/мин
Минимальный расход: 9 л/мин
Номинальное давление настройки: 2,5 МПа
Диапазон регулировки давления: 0,4–2,8 МПа
Максимальное давление на входе: 23 МПа
Перепад давления: 0,3 МПа
Внутренние утечки: до 50 см³/мин
Масса: около 6,9 кг
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с вязкостью 20–200 сСт
Температура рабочей жидкости: +10...+70 °C
Температура окружающей среды: +10...+50 °C
Присоединение к системе — трубное: корпус оснащён резьбовыми каналами под К3/8"
Конструктивные особенности:
Клапан состоит из корпуса с каналами для подачи, отвода и слива рабочей жидкости, золотника с регулирующей пружиной. Монтаж осуществляется через резьбовое соединение, что удобно для компоновки с другими элементами гидросистемы. Конструкция обеспечивает надежную работу устройства и простоту обслуживания.
Области применения:
Гидроклапан Г54-35М широко применяется в гидроприводах металлообрабатывающих и деревообрабатывающих станков, прессов, а также другого промышленного оборудования для защиты от скачков давления, поддержания постоянного давления и управления рабочими процессами в гидросистемах.
Буква "М" в маркировке указывает на модернизированное исполнение, что подразумевает повышенную надёжность и улучшенные эксплуатационные характеристики.
