Г54-34М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания установленного давления рабочей жидкости в гидросистемах промышленного оборудования. Применяется для защиты от перегрузок, стабилизации давления, управления последовательностью включения механизмов и постоянного слива избыточной жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Последовательное включение исполнительных узлов при достижении определённого давления
-
Защита оборудования от превышения допустимого давления
-
Стабилизация давления с возможностью постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 0,4–2,8 МПа
Номинальное давление настройки: до 2,5 МПа
Максимальное давление на входе: до 20–23 МПа
Перепад давления: 0,6 МПа
Внутренние утечки: до 35 см³/мин
Тип подключения: трубное, резьба К 3/4"
Масса: около 3,1 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

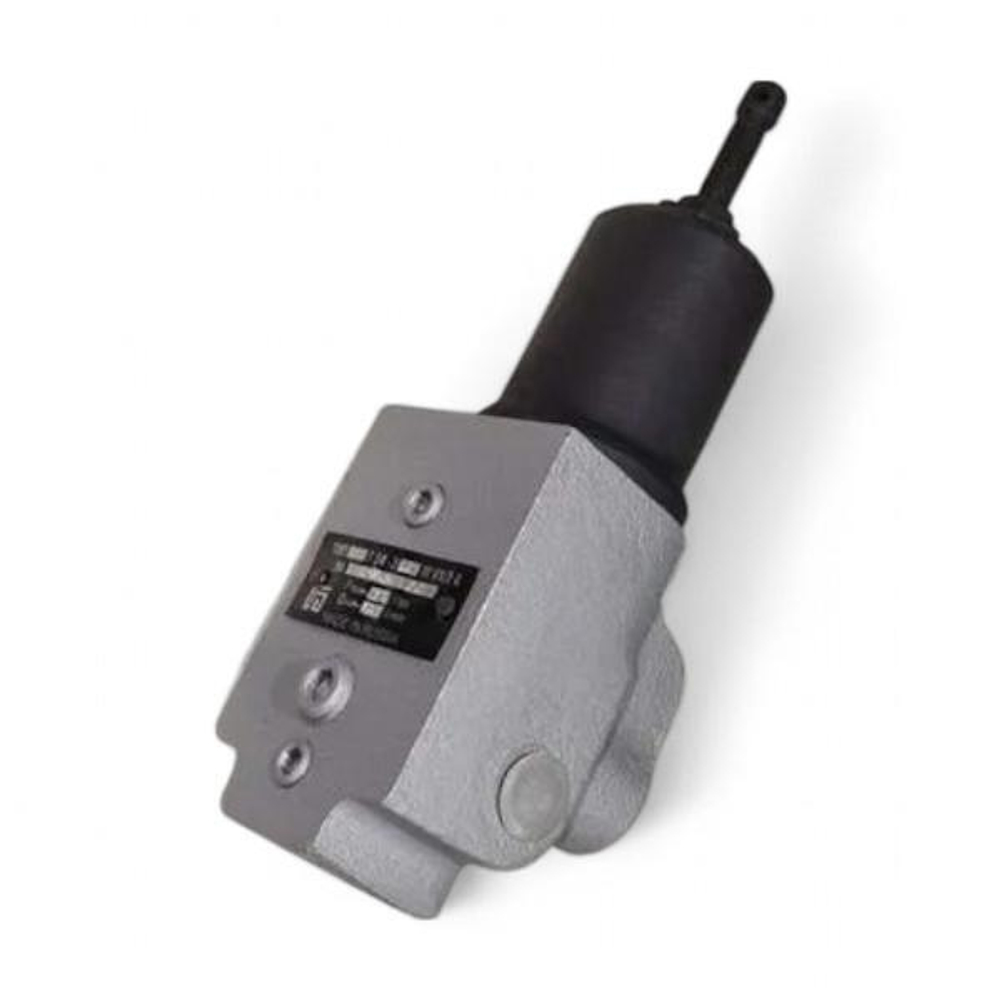

Клапан выполнен в прочном металлическом корпусе с резьбовыми отверстиями для подключения к гидросистеме. Внутри установлен золотниковый механизм с пружиной, настраиваемой с помощью регулировочного винта. Конструкция рассчитана на продолжительную работу в условиях промышленной эксплуатации и не требует сложного технического обслуживания.
Области применения:
Г54-34М широко используется в гидроприводах металлообрабатывающих и деревообрабатывающих станков, прессов и различного технологического оборудования. Клапан обеспечивает эффективную защиту системы от перегрузок, регулировку давления и стабильную работу оборудования.
Примечание:
Буква "М" в обозначении указывает на модернизированное исполнение изделия с улучшенными характеристиками и повышенной надёжностью.
