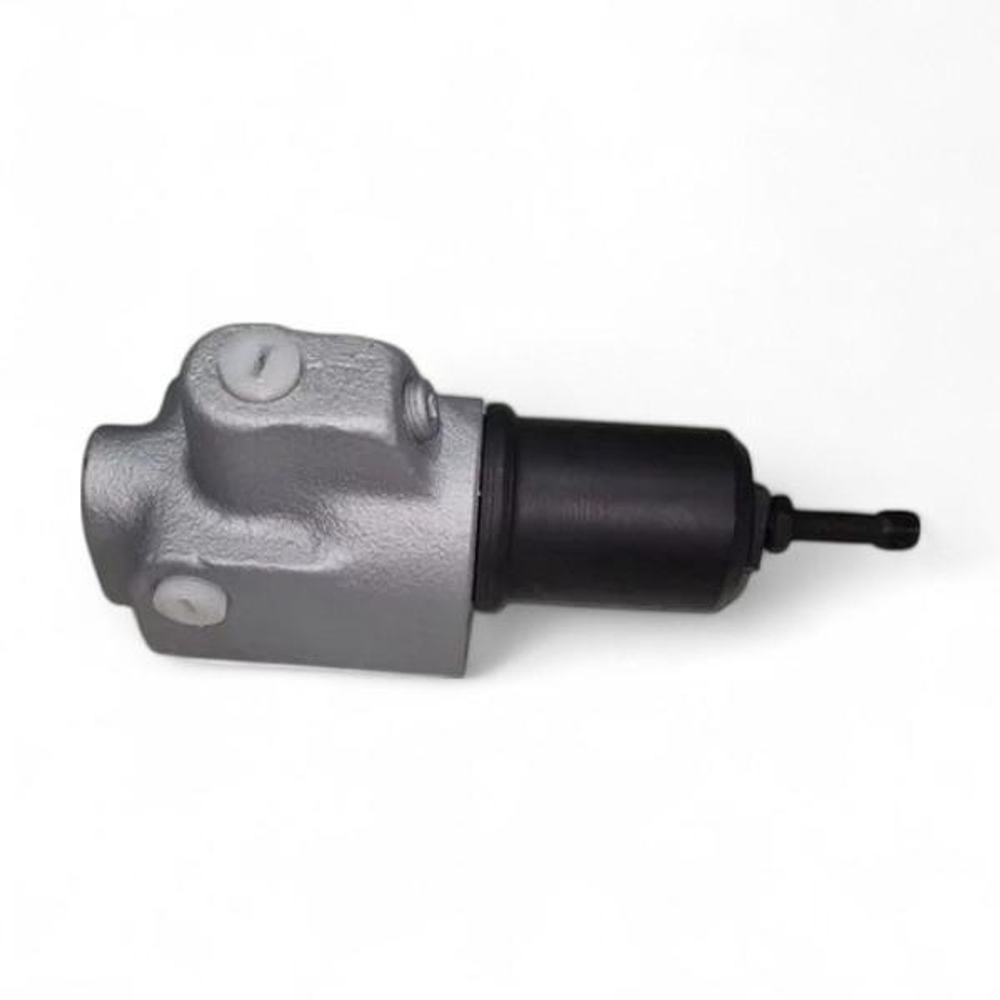

Г54-32М — гидроклапан давления трубного (резьбового) или стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах станков и промышленного оборудования. Используется для защиты от превышения давления, поддержания перепадов, управления последовательностью включения исполнительных механизмов и слива избыточной жидкости.
Основные функции:
-
Поддержание установленных значений давления между входом и выходом
-
Обеспечение последовательного включения исполнительных узлов при заданном давлении
-
Защита от перегрузок за счёт сброса избыточного давления
-
Стабилизация давления в системе посредством постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Номинальное давление настройки: 2,5 МПа
Диапазон регулировки давления: 0,4–2,8 МПа (в зависимости от исполнения возможны варианты до 1,2; 7,0; 11,2 МПа)
Максимальное входное давление: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 15 см³/мин
Тип монтажа: трубный (резьбовой) или стыковой
Резьба присоединения: К 3/8" (для резьбового исполнения)
Масса: 2,3–2,6 кг
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с вязкостью 20–200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Конструктивные особенности:
Клапан состоит из металлического корпуса с каналами подачи, отвода и слива рабочей жидкости. Внутри установлен золотниковый механизм с пружиной, давление регулируется винтом. Компактная и надёжная конструкция позволяет легко встраивать устройство в гидросхему. Возможность выбора между трубной и стыковой установкой делает модель универсальной.
Области применения:
Г54-32М применяется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и другого промышленного оборудования. Он обеспечивает стабильную работу системы, защищает от перегрузок и позволяет точно задавать рабочее давление для различных режимов эксплуатации.
Примечание:
Буква "М" в маркировке обозначает модернизированную версию клапана с повышенной надёжностью и улучшенными рабочими характеристиками.
