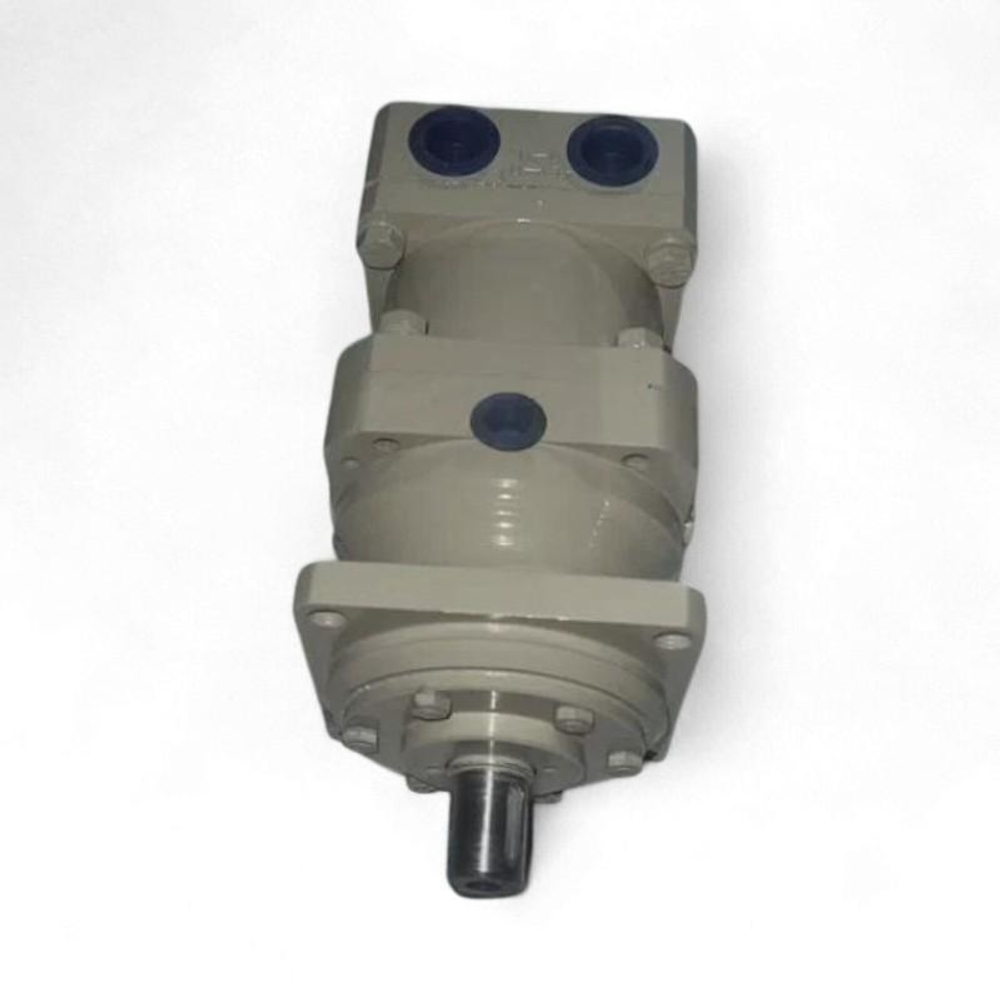

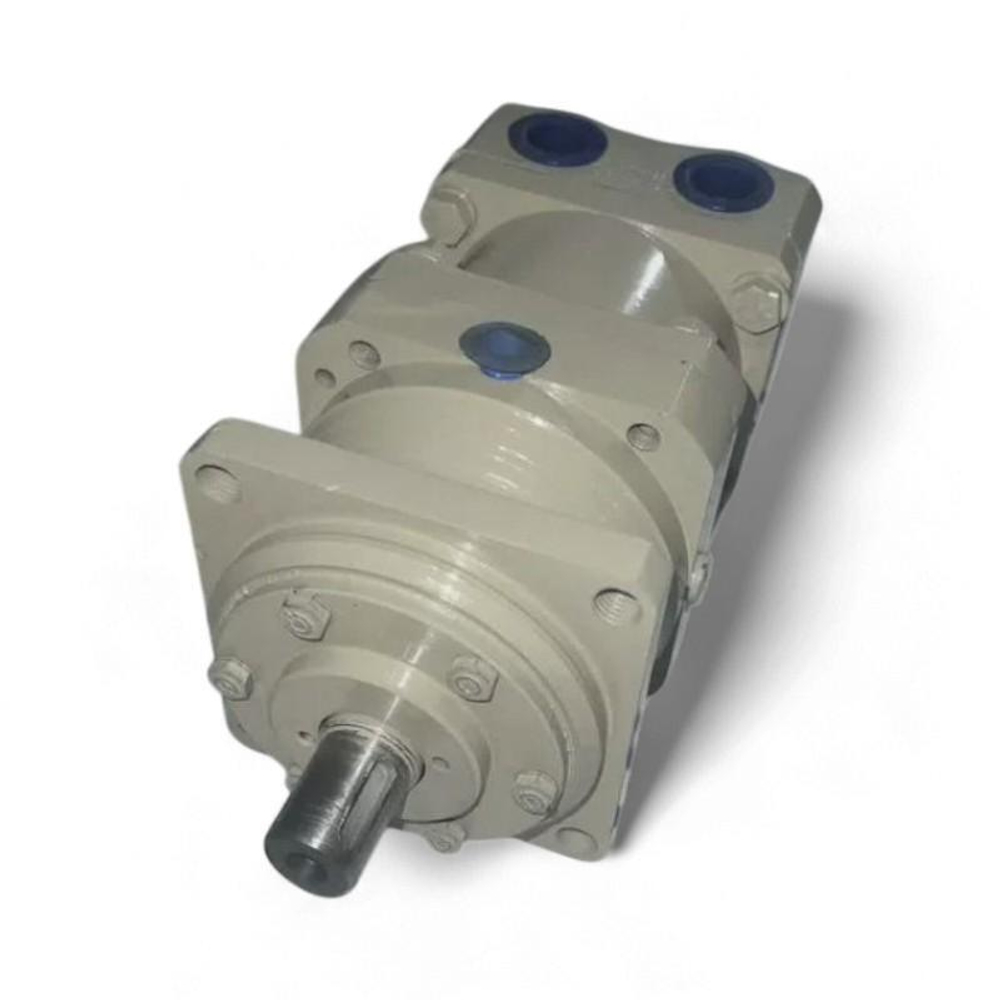

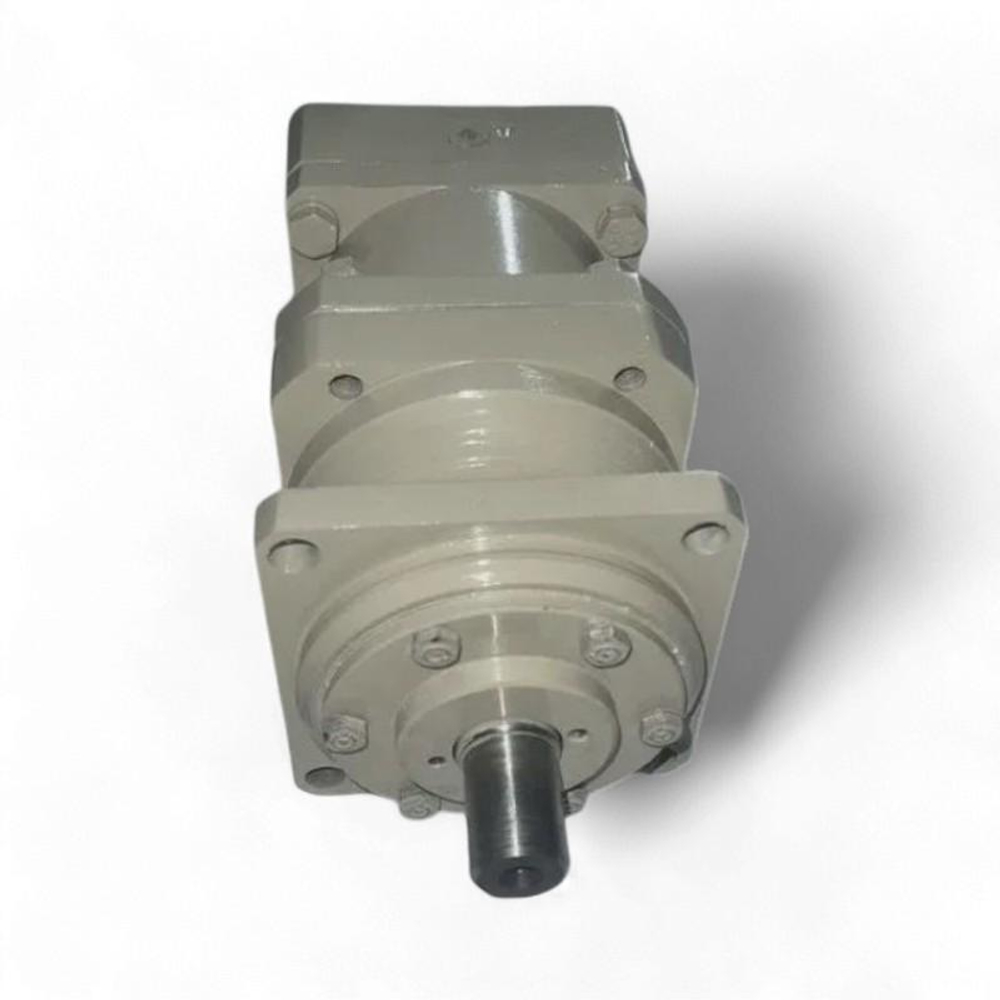

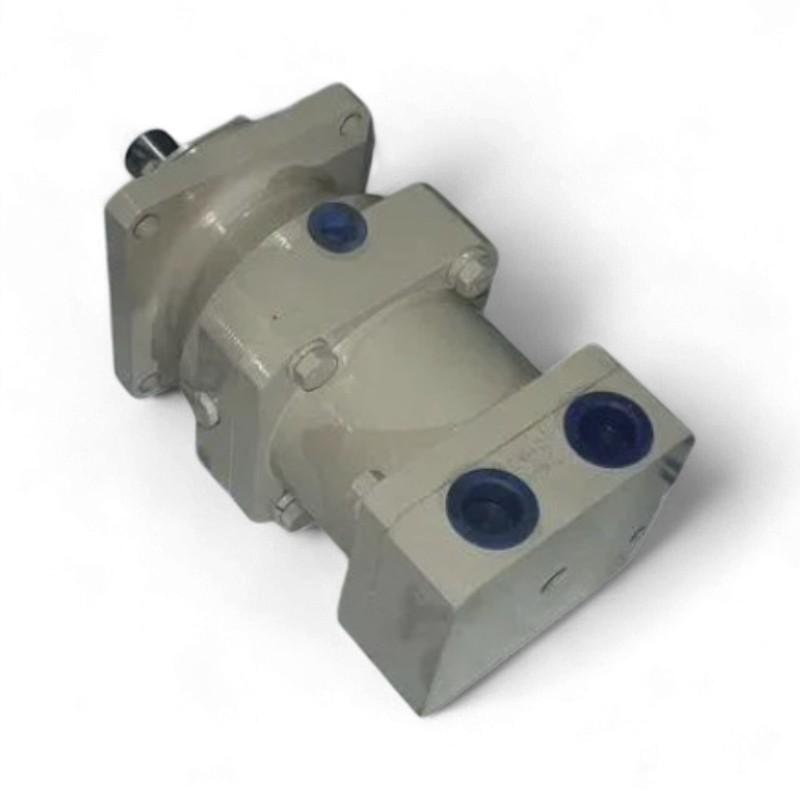

Гидромотор Г15-25Р — это аксиально-поршневой гидравлический мотор, предназначенный для бесступенчатого регулирования скоростей, работы в системах с реверсивным включением, автоматическим и дистанционным управлением. Он широко используется в следящих приводах, гидросистемах станков и других гидравлических установках, где важна точность и возможность частого изменения направления вращения.
Основные характеристики
- Рабочий объем: 160 см³
- Номинальный расход масла: около 153,6 л/мин
- Рабочее давление на входе: до 6,3 МПа
- Частота вращения: номинальная до 960 об/мин, максимальная до 2400 об/мин
- Крутящий момент: примерно 136 Н·м
- Номинальная мощность: около 13,6 кВт
- Масса: около 37,3 кг
- КПД: не менее 90%
- Температура масла: от +10 до +65 °С
- Вязкость масла: 10–200 сСт
- Тонкость фильтрации масла: 12 мкм
- Уровень шума: около 72 дБ
- Климатическое исполнение: УХЛ (умеренный и холодный климат)
- Реверсивное направление вращения
Конструкция и принцип работы
Гидромотор состоит из ротора с поршнями, барабана с толкателями, корпуса, радиально-упорного шарикоподшипника и вала. Масло, поступая внутрь, воздействует на поршни, которые толкают толкатели, что приводит в движение вал и ротор. Изменение направления потока масла обеспечивает реверсирование вращения. Для нормальной работы требуется дренажная линия для отвода масла.
Дополнительные сведения
- Гидромоторы Г15-2..Р являются усовершенствованной версией предыдущей серии Г15-2..Н.
- Максимальное допустимое число реверсов в минуту — 250.
- Среднее время наработки до отказа составляет около 3000 часов.
- Гидравлический мотор работает на минеральных маслах с требованиями по чистоте и вязкости согласно ГОСТ стандартам.
Такой гидромотор подходит для применения в гидросистемах с высокими требованиями к надежности и точности управления
