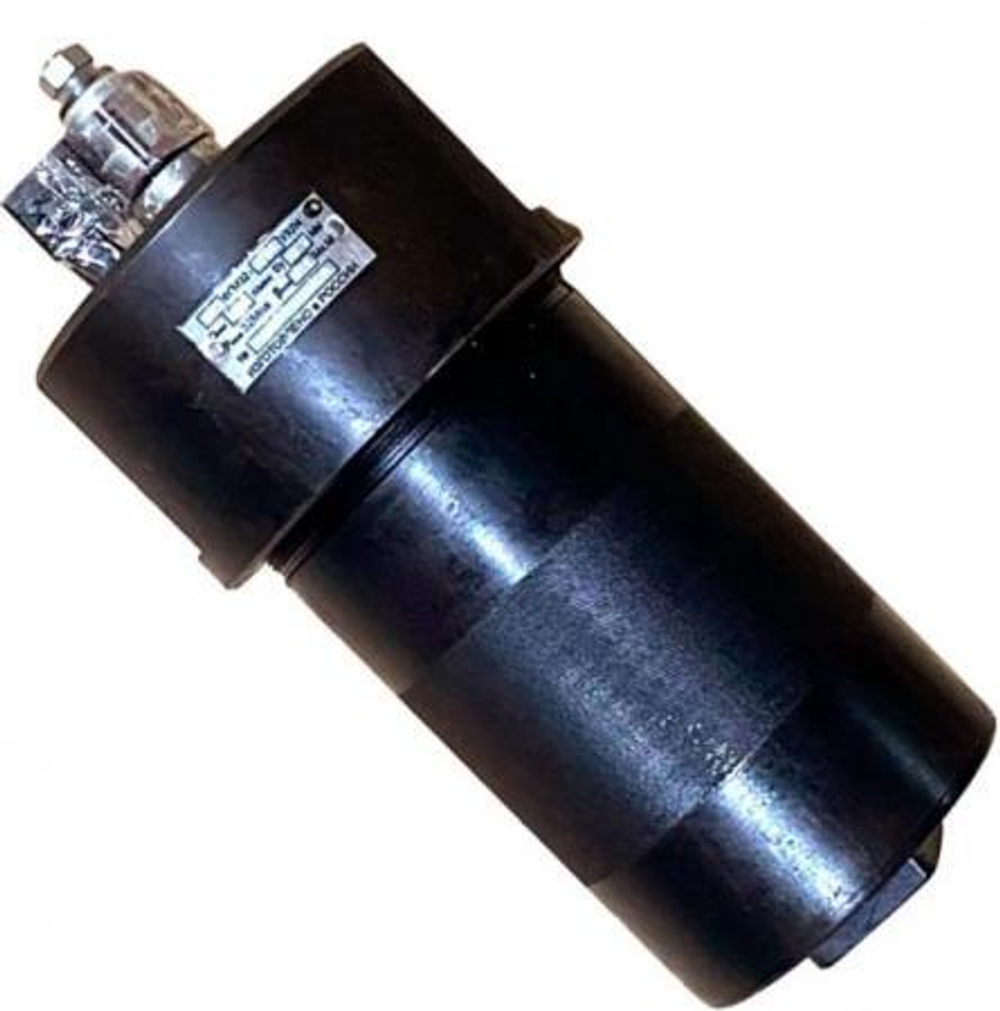

4ФГМ 32-40К — это высокоэффективный напорный фильтр, предназначенный для очистки минеральных масел от механических примесей в гидравлических системах промышленного оборудования. Используется в металлорежущих, деревообрабатывающих станках, кузнечно-прессовых, литейных и других машинах с гидроприводом.
Назначение
- Очистка минеральных масел в гидросистемах от загрязняющих частиц
- Защита насосов, клапанов и исполнительных механизмов от абразивного износа
- Применение в системах смазки и гидроприводах станков и технологического оборудования
- Использование в условиях интенсивной эксплуатации с постоянным или переменным расходом масла
Особенности конструкции
- Металлический корпус с герметичным соединением фильтроэлемента
- Встроенный электрический индикатор загрязнённости срабатывает при перепаде давления около 0,3 МПа
- Предохранительный клапан открывается при перепаде давления около 0,5 МПа, чтобы предотвратить поступление грязной жидкости в систему
- Наличие байпасного клапана для аварийного режима работы
- Коническое резьбовое присоединение (маркировка "К")
- Фильтроэлемент с тонкостью очистки 40 мкм
- Условный проход — 40 мм
- Объёмный расход до 400 л/мин при номинальном давлении 32 МПа
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное давление | 32 МПа |
| Номинальный расход | 400 л/мин |
| Тонкость фильтрации | 40 мкм |
| Тип резьбы | Коническая (К1 1/2") |
| Условный проход | 40 мм |
| Масса | около 19,5 кг |
| Максимальный перепад давления | 0,5 ± 0,1 МПа |
| Перепад срабатывания индикатора | 0,3 ± 0,03 МПа |
| Температурный диапазон масла | +1…+80 °C |
| Температура окружающей среды | +1…+40 °C |
| Вязкость масла | до 200 мм²/с |
| Климатическое исполнение | УХЛ4 |

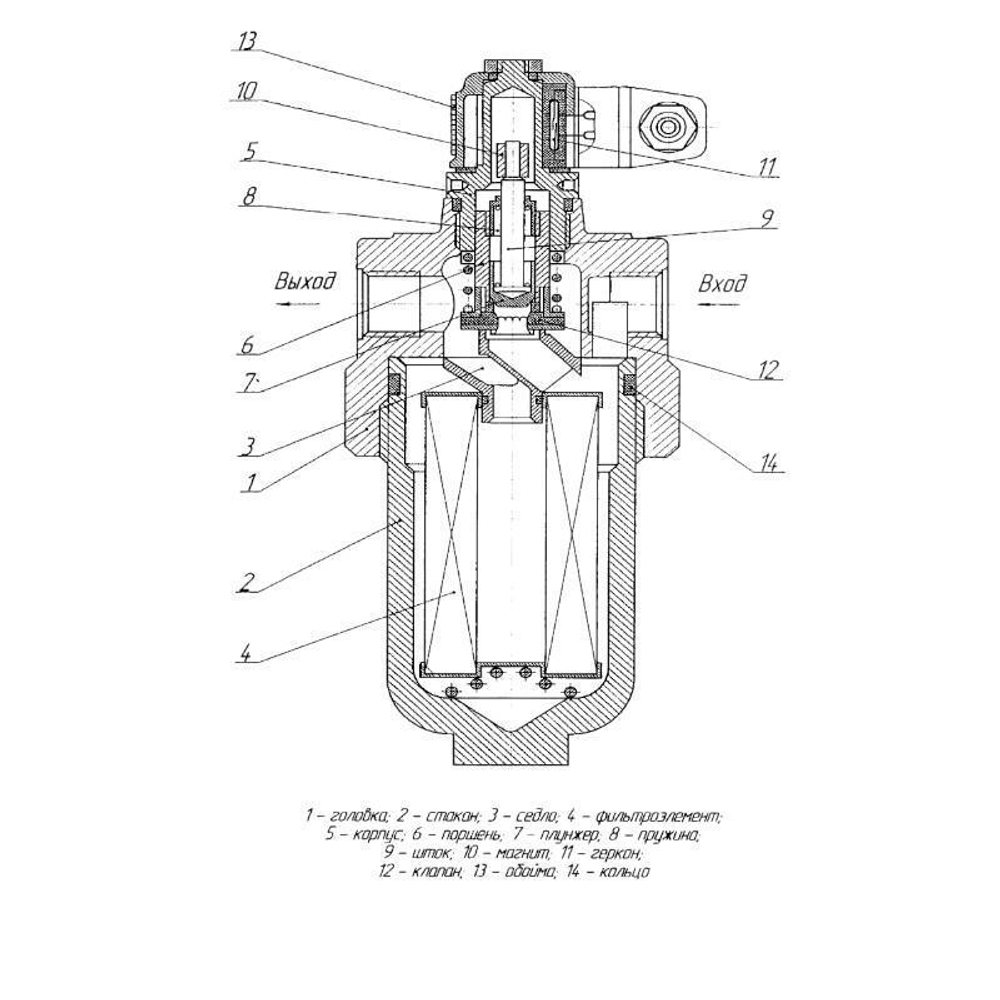

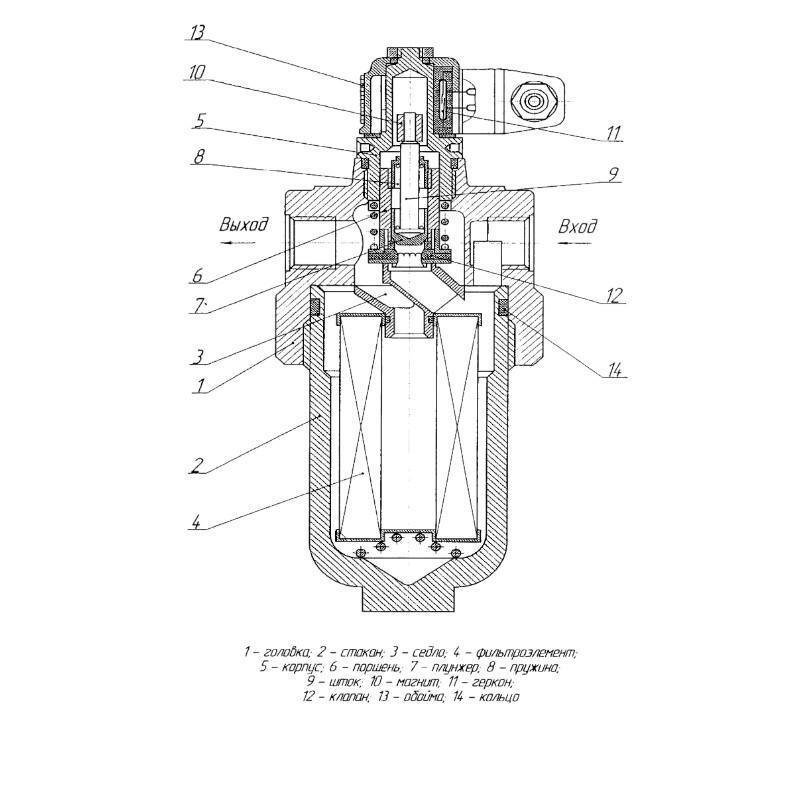

Принцип работы
Рабочая жидкость поступает через входное отверстие в корпус фильтра, проходит через фильтроэлемент, где происходит очистка от механических примесей, и далее выходит в гидросистему. По мере загрязнения фильтрующего элемента увеличивается перепад давления, что приводит к срабатыванию индикатора загрязнённости. При дальнейшем засорении открывается предохранительный клапан, позволяющий жидкости обойти фильтр, предотвращая сбои в работе гидросистемы.
Преимущества
- Высокая степень очистки масла, что продлевает срок службы оборудования
- Надёжная защита гидросистемы от загрязнений и износа
- Электрический индикатор загрязнения для своевременного обслуживания
- Байпасный клапан для работы в аварийном режиме
- Компактные размеры при высокой производительности и давлении
- Универсальность применения в различных промышленных отраслях
Области применения
- Гидравлические системы металлорежущих и деревообрабатывающих станков
- Кузнечно-прессовое, литейное и формовочное оборудование
- Автоматизированные производственные линии и технологические комплексы
- Централизованные системы смазки и гидроприводы высокого давления
4ФГМ 32-40К — это надежный и эффективный фильтр для промышленных гидросистем, обеспечивающий стабильную и чистую подачу масла, что значительно улучшает эксплуатационные характеристики оборудования и снижает расходы на техобслуживание
