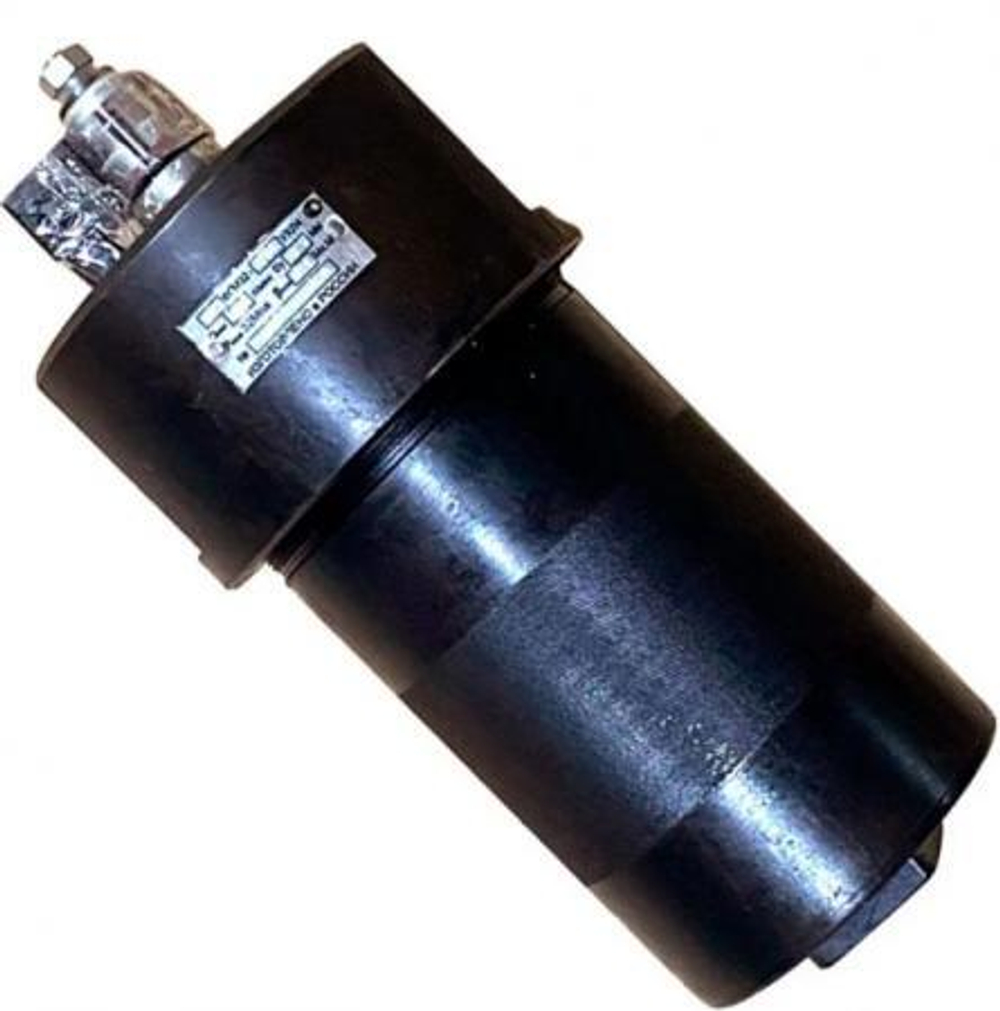

3ФГМ16-40К — напорный фильтр для гидравлических систем, предназначен для тонкой очистки минеральных масел и технологических жидкостей от механических примесей. Применяется в гидроприводах станков, прессов, литейного и иного промышленного оборудования, требующего надёжной фильтрации рабочей среды при давлении до 16 МПа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Напорный, с индикатором загрязнённости |
| Номинальное давление | 16 МПа |
| Тонкость фильтрации | 40 мкм |
| Пропускная способность | 200 л/мин |
| Материал корпуса | Чугун (голова), алюминий (колба) |
| Вязкость масла | до 200 мм²/с |
| Температура жидкости | до +80 °C |
| Температура окружающей среды | от +1°С до +40°С |
| Климатическое исполнение | УХЛ4 |

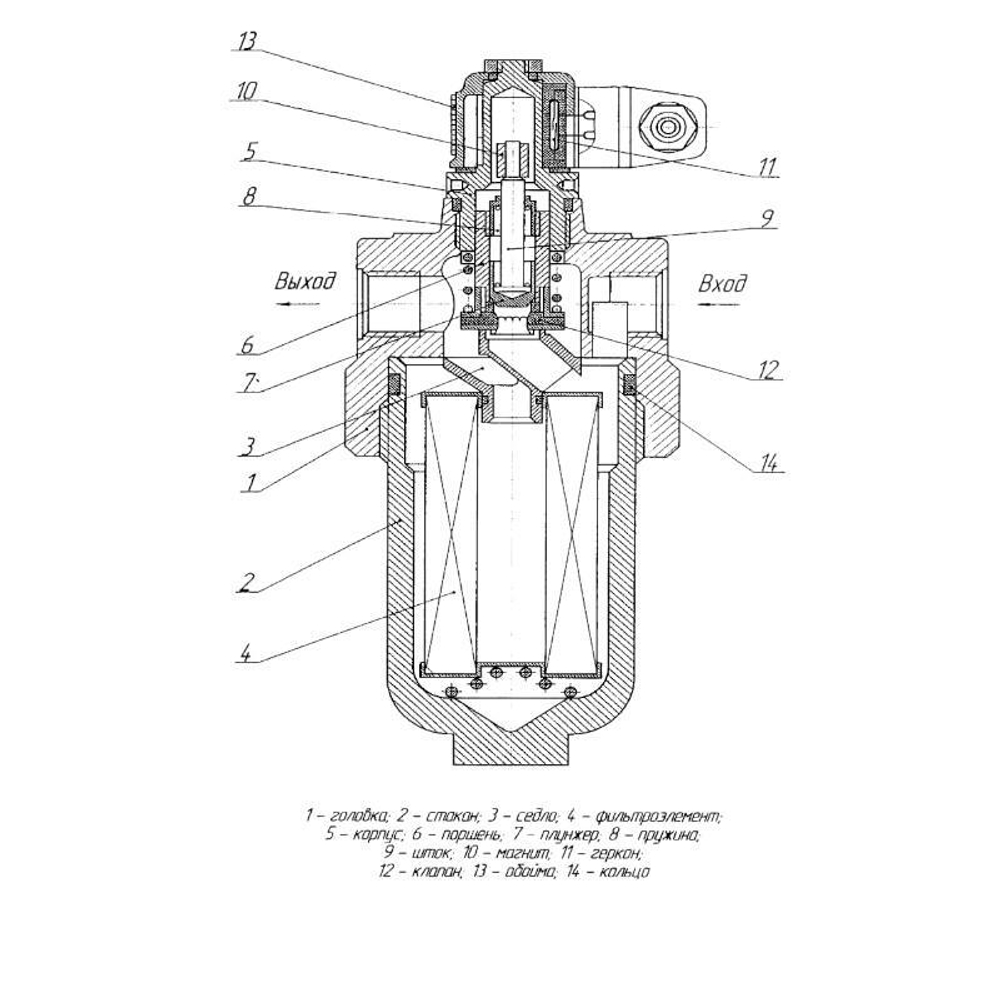

Особенности конструкции
- Оборудован визуальным индикатором загрязнения для контроля состояния фильтрующего элемента.
- Встроенный перепускной клапан защищает гидросистему от избыточного давления при сильном засорении фильтра.
- Корпус фильтра рассчитан на длительную эксплуатацию и устойчив к гидроударам.
- Универсальная установка: подходит для большинства промышленных гидросистем с расходом жидкости до 200 л/мин.
Аналоги
Если требуется подобрать замену или аналогичное изделие, обратите внимание на следующие модели:

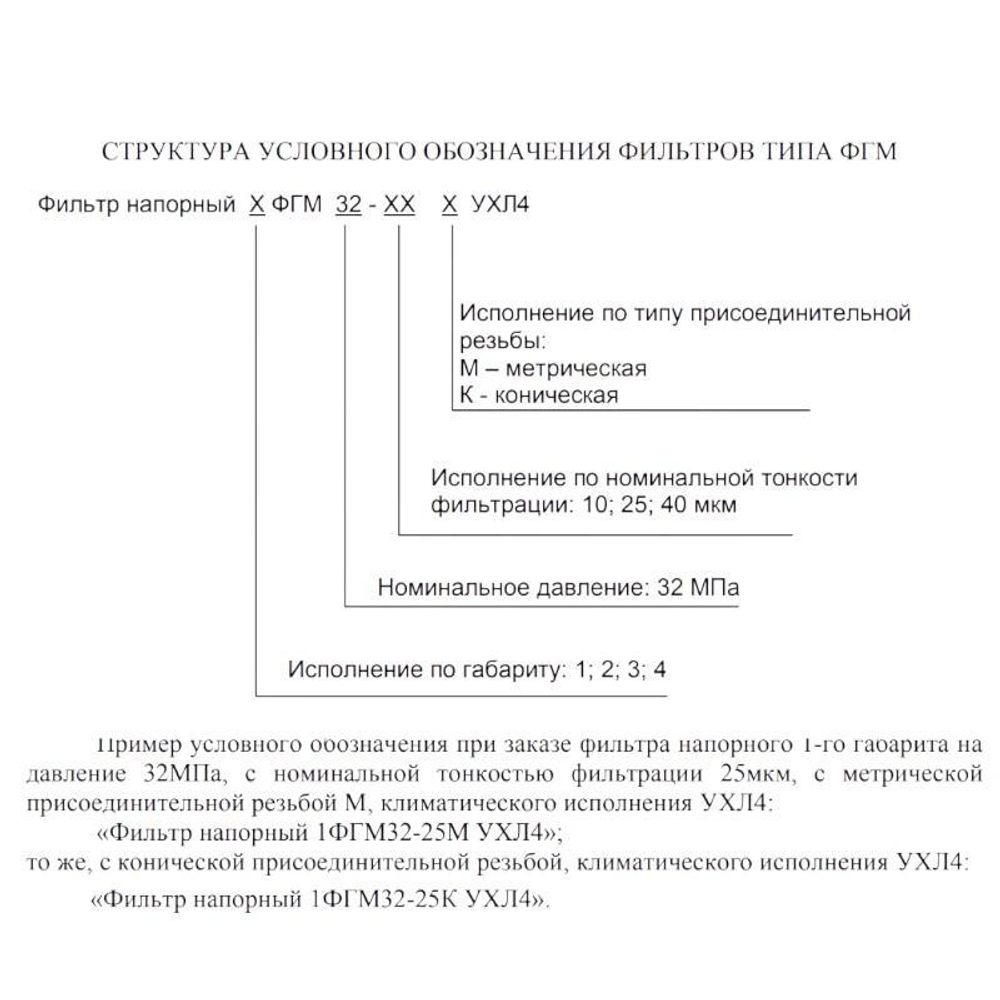

- Фильтры серии ФГМ: например, 2ФГМ16-25К, предназначен для меньшего расхода, но схож по исполнению и применению.
- Фильтры 1ФГМ32-10К: рассчитан на давление 32 МПа и тонкость фильтрации 10 мкм, может быть аналогом при других требованиях к очистке и давлению.
- Международные аналоги: такие как фильтры HYDAC серии DF или Parker серии Moduflow (могут иметь другие присоединительные размеры и материалы исполнения).
- Фильтры типа ФГМ32, если требуется большее рабочее давление.
Для правильного подбора важно учитывать параметры расхода, давления и вязкости рабочей жидкости, а также тип присоединения и требования к качеству фильтрации.
Типовые применения
- Металлорежущие станки
- Кузнечно-прессовые и литейные машины
- Гидравлические агрегаты, смазочные станции
- Промышленные гидросистемы с высокими требованиями к чистоте масла
Принцип работы
Рабочая жидкость под давлением поступает во входную зону фильтра, проходит через фильтрующий элемент, при этом крупные частицы (размером более 40 мкм) задерживаются. Индикатор показывает степень загрязнения фильтра, что позволяет своевременно провести обслуживание или замену расходника без остановки оборудования.
Важно знать
- Необходимо регулярно следить за показаниями индикатора загрязнения и своевременно менять фильтроэлемент.
- Возможна эксплуатация фильтра с минеральными и специализированными гидравлическими маслами при вязкости до 200 мм²/с.
- Допускается комплектация различными типами соединений и исполнением для эксплуатации в различных климатических условиях.
Для консультации и подбора аналога фильтра или его модификации, настоятельно рекомендуется проконсультироваться со специалистом, предоставив следующие данные: рабочее давление, производительность (расход), вязкость жидкости, требования к тонкости фильтрации, схемы соединения, условия эксплуатации и требуемые опции (например, наличие индикатора или перепускного клапана). Такой подход позволит подобрать оптимальный фильтр, полностью соответствующий вашему оборудованию и условиям работы. Если потребуется помощь — подготовлю подбор по предоставленным параметрам!
