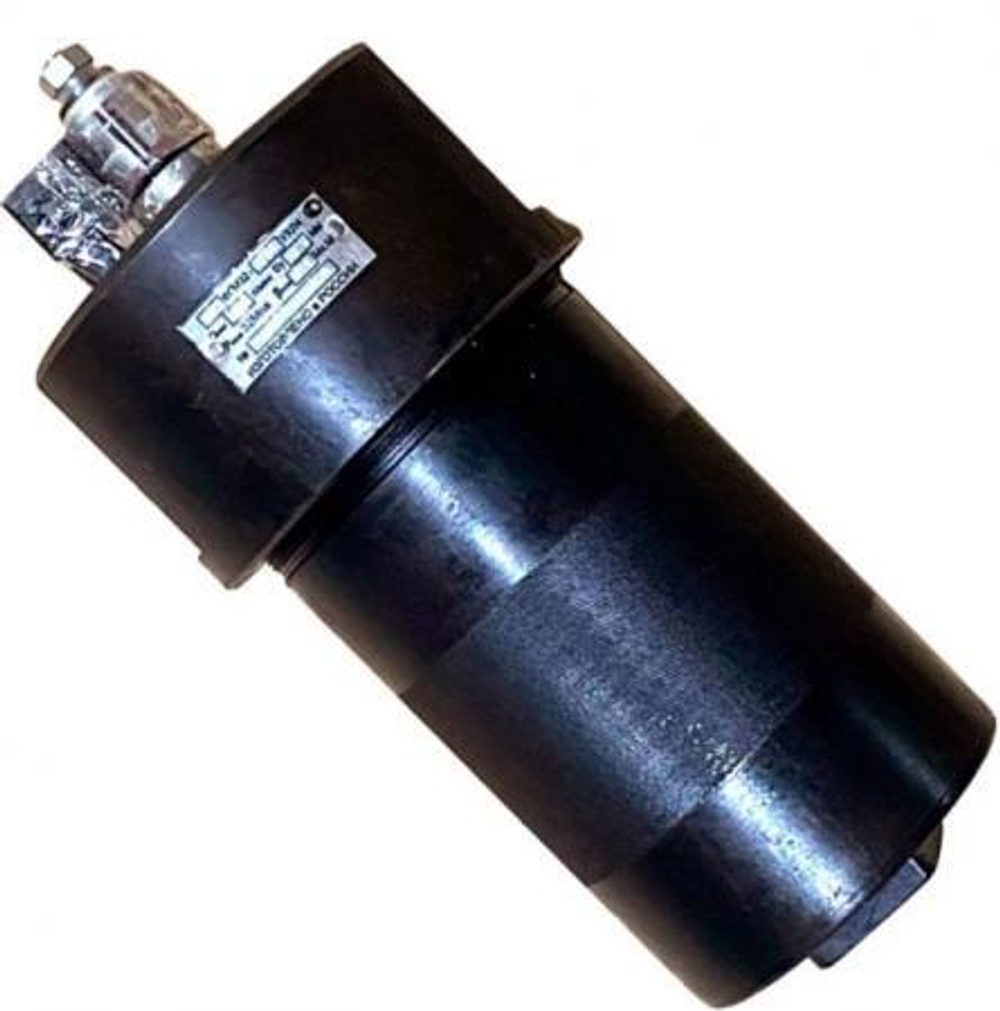

1ФГМ 32-10К — напорный гидравлический фильтр с индикатором загрязнённости, предназначенный для фильтрации минеральных масел от механических примесей. Применяется в гидросистемах металлорежущего, деревообрабатывающего, кузнечно-прессового и литейного оборудования.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Напорный, с индикатором загрязнённости |
| Номинальное давление | 32 МПа |
| Тонкость фильтрации | 10 мкм |
| Условный проход | 12 мм |
| Резьбовое соединение | К1/2" (М22×1,5) |
| Номинальный расход | 25 л/мин |
| Вес | 6,5 кг |

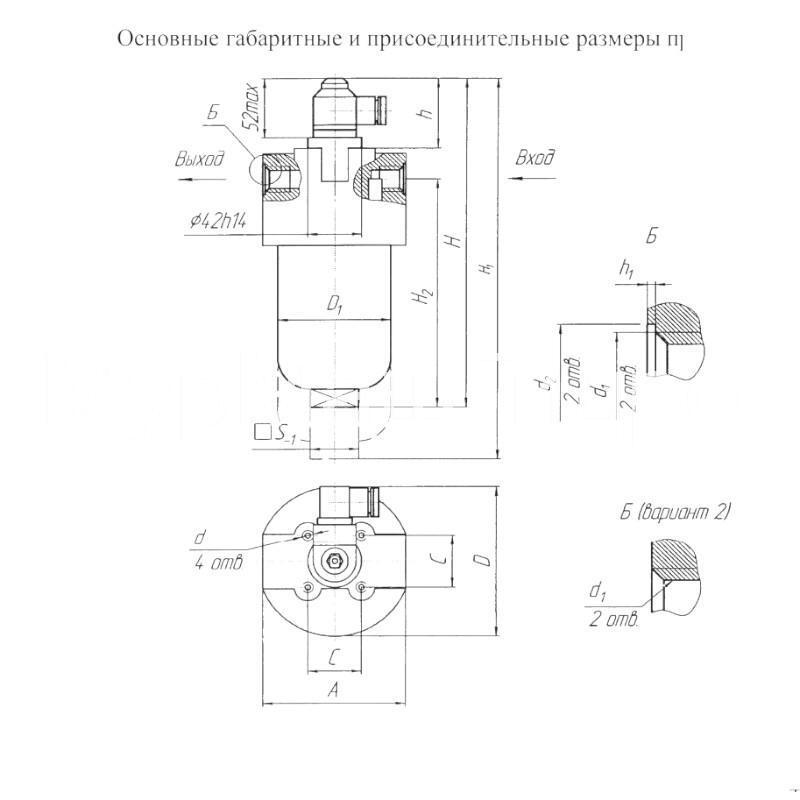

| Габаритные размеры | 268×106 мм |
| Вязкость масла | до 200 мм²/с |
| Температура жидкости | до +80 °C |
| Температура окружающей среды | от +1 °C до +40 °C |
| Климатическое исполнение | УХЛ4 |

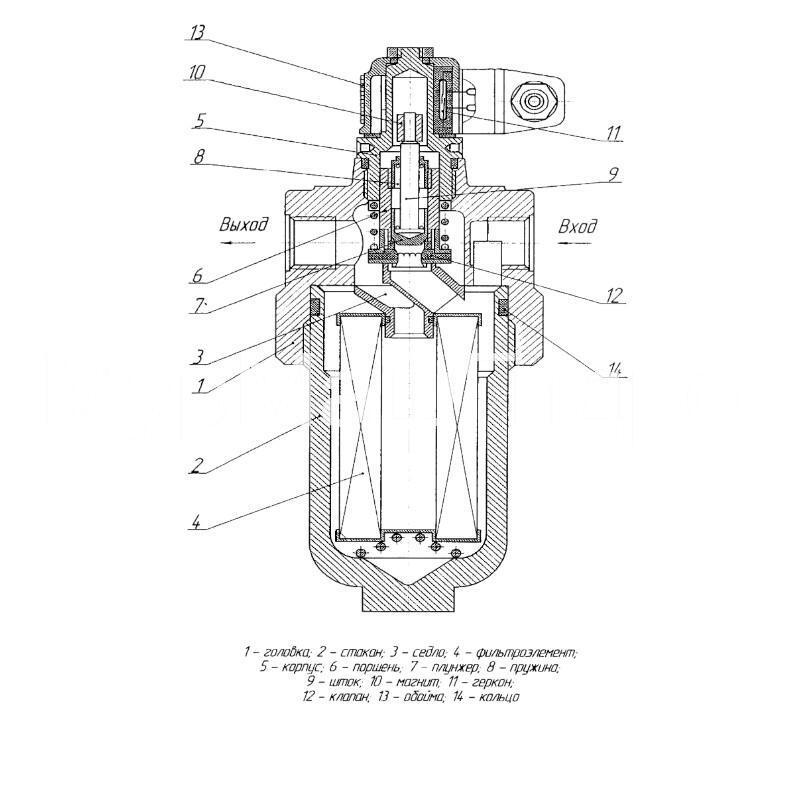

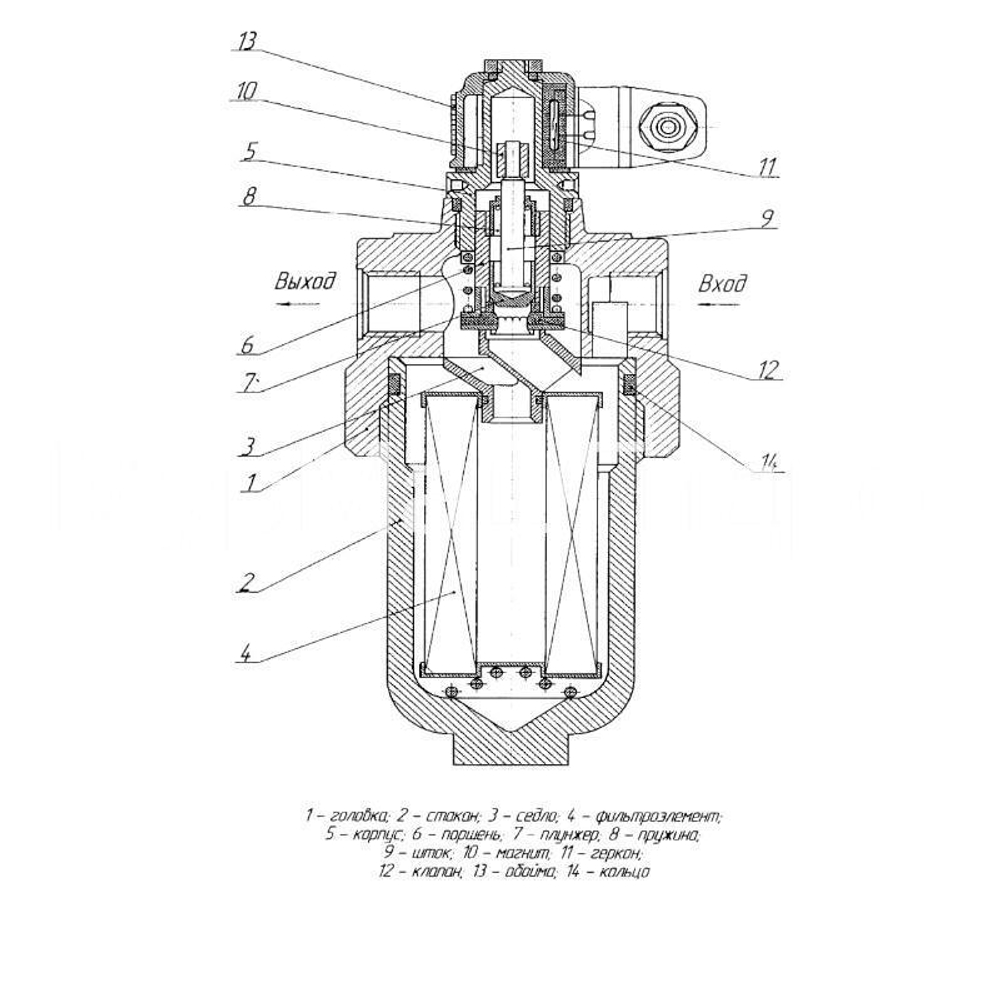

Особенности конструкции
-
Оборудован визуальным индикатором загрязнения.
-
Аварийный режим с перепускным клапаном: при сильном загрязнении фильтроэлемента часть жидкости временно проходит в обход фильтра.
-
Вертикальная установка в напорной линии гидросистемы для удобства обслуживания.
-
Удобная и быстрая замена фильтрующего элемента по сигналу индикатора.
Типовые применения
-
Металлорежущее оборудование
-
Деревообрабатывающие станки
-
Кузнечно-прессовые и литейные машины
-
Промышленные гидросистемы
Работа фильтра
Жидкость под давлением проходит сквозь фильтрующий элемент, очищаясь от частиц размером более 10 мкм. Индикатор обеспечивает своевременную диагностику необходимости замены фильтр-элемента, что снижает риск аварийных ситуаций, связанных с загрязнением жидкости.
Важно знать
-
Рекомендуется регулярно менять фильтрующий элемент после срабатывания индикатора.
-
Может эксплуатироваться на минеральных маслах с вязкостью 20–200 мм²/с.
-
Возможна комплектация разными типами соединений и вариантов исполнения для эксплуатации в различных климатических условиях.
