ДГ66-35М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания высокого давления рабочей жидкости в гидросистемах промышленного оборудования. Используется в системах с большим расходом, обеспечивает устойчивую работу при высоких нагрузках и защищает оборудование от перегрузок. Встроенный обратный клапан позволяет рабочей жидкости свободно возвращаться в обратном направлении без использования дополнительных устройств.
Основные функции
-
Поддержание и ограничение давления в системе
-
Защита гидросистемы от превышения допустимого давления
-
Свободный проход рабочей жидкости в обратном направлении
-
Последовательное включение исполнительных механизмов
-
Применение в режиме предохранительного, перепускного или клапана разности давлений
Технические характеристики
-
Условный проход: 32 мм
-
Номинальное давление настройки: 20 МПа
-
Диапазон давления настройки: 4,0–23,0 МПа
-
Давление на входе: до 20 МПа
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 250 л/мин
-
Минимальный расход: 5 л/мин
-
Перепад давления: около 0,2 МПа
-
Внутренние утечки: до 280 см³/мин
-

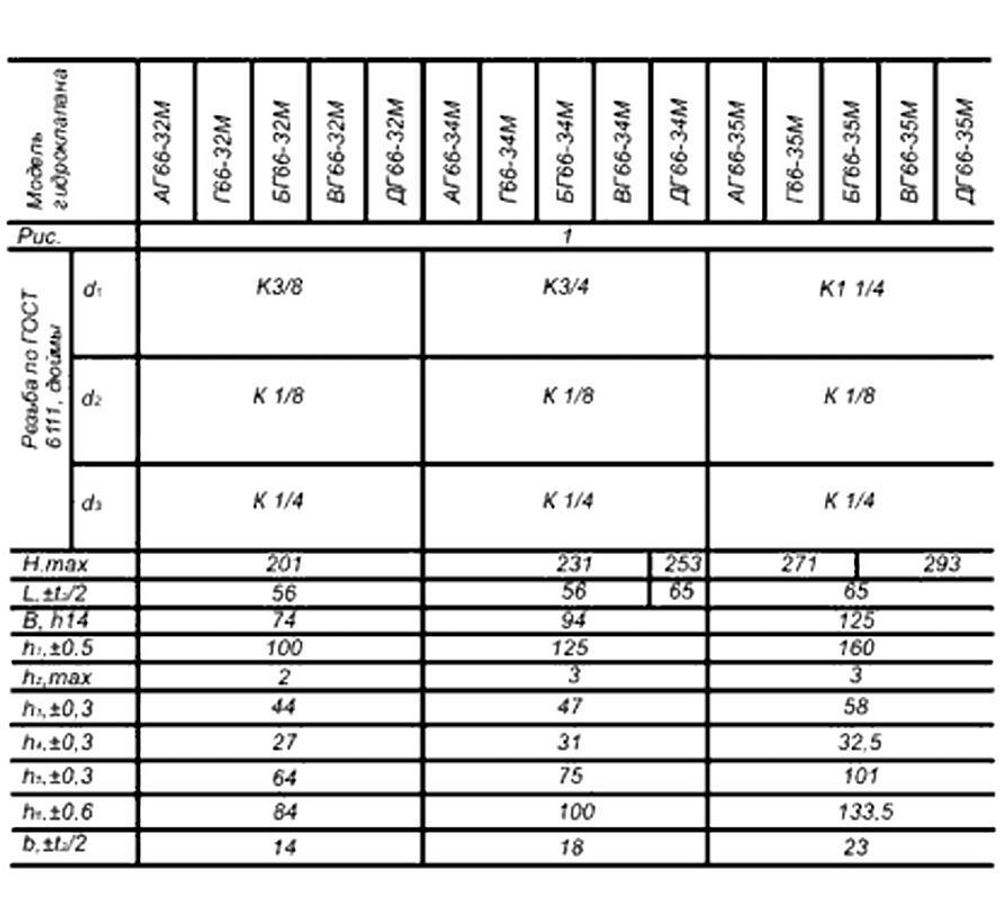

Тип подключения: трубное, резьба К 1 1/4"
-
Масса: около 8,8 кг
-
Рабочая жидкость: минеральные масла вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

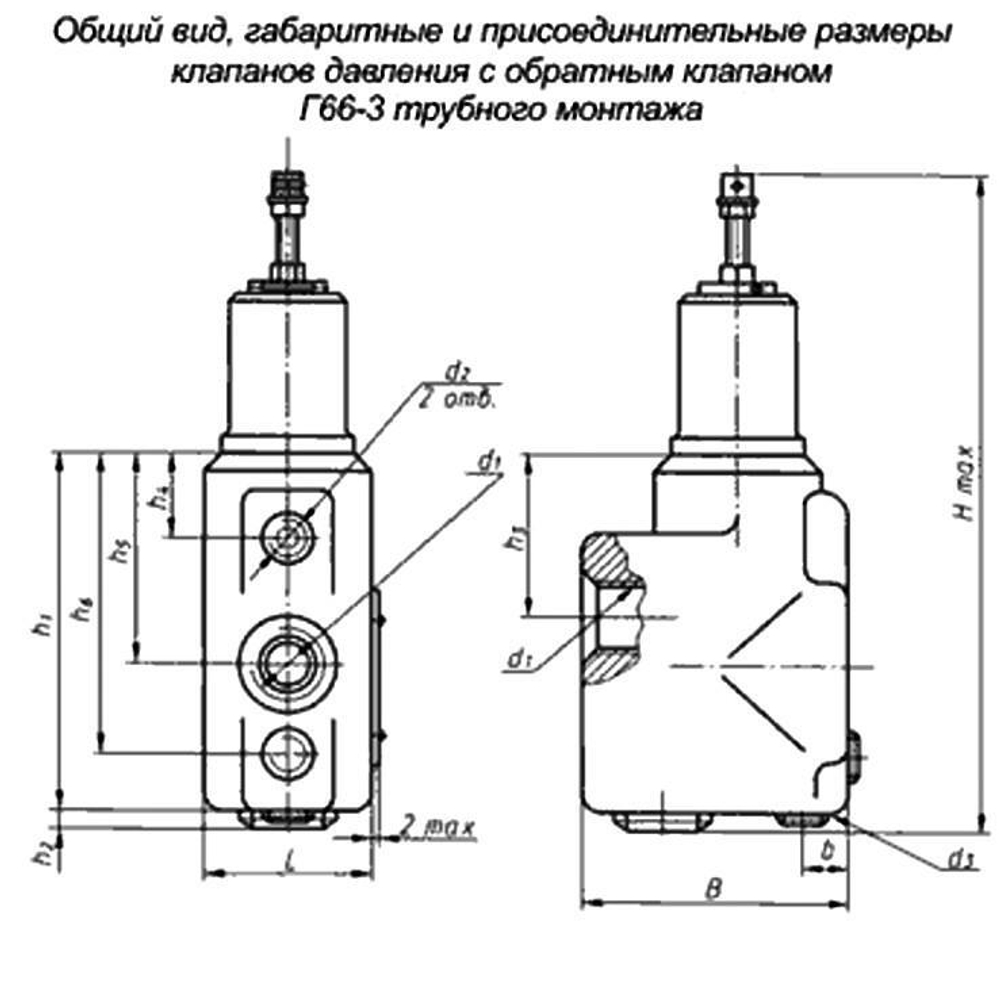

Конструкция и особенности
Корпус клапана выполнен из высокопрочного металла и снабжен резьбовыми каналами для подсоединения к трубопроводу. Внутри установлен золотниковый механизм с пружиной, давление срабатывания регулируется винтом. Обратный клапан встроен в корпус и обеспечивает беспрепятственный возврат рабочей жидкости при реверсивных потоках или разгрузке системы. Конструкция удобна для монтажа, обслуживания и предназначена для долговременной эксплуатации в тяжёлых условиях.
Области применения
-
Гидросистемы прессового и формовочного оборудования
-
Металлообрабатывающие и литейные станки
-
Технологические линии, автоматизированные комплексы
-
Оборудование с высоким расходом рабочей жидкости и требованием к надёжной защите системы от перегрузок
Примечание:
Обозначение «М» означает модернизированное исполнение клапана с улучшенными характеристиками, надёжностью и увеличенным ресурсом работы
