ДГ66-32М — гидроклапан давления трубного монтажа с обратным клапаном. Предназначен для автоматического регулирования и поддержания высокого давления рабочей жидкости в гидросистемах станков, прессов, насосных агрегатов и другого промышленного оборудования. Клапан обеспечивает защиту системы от перегрузок и допускает свободный обратный поток жидкости при необходимости.
Основные функции
-
Поддержание установленного диапазона давления в гидролинии
-
Защита оборудования от превышения допустимого давления
-
Возможность свободного обратного потока рабочей жидкости благодаря встроенному обратному клапану
-
Последовательное включение исполнительных механизмов при достижении необходимого давления
-
Применение как клапана перепада, последовательности или ограничения давления
Технические характеристики
-
Условный проход: 10 мм
-
Номинальный расход: 32 л/мин
-
Максимальный расход: 45 л/мин
-
Минимальный расход: 1 л/мин
-
Диапазон регулировки давления: 4,0–23,0 МПа
-
Номинальное давление настройки: до 20 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-

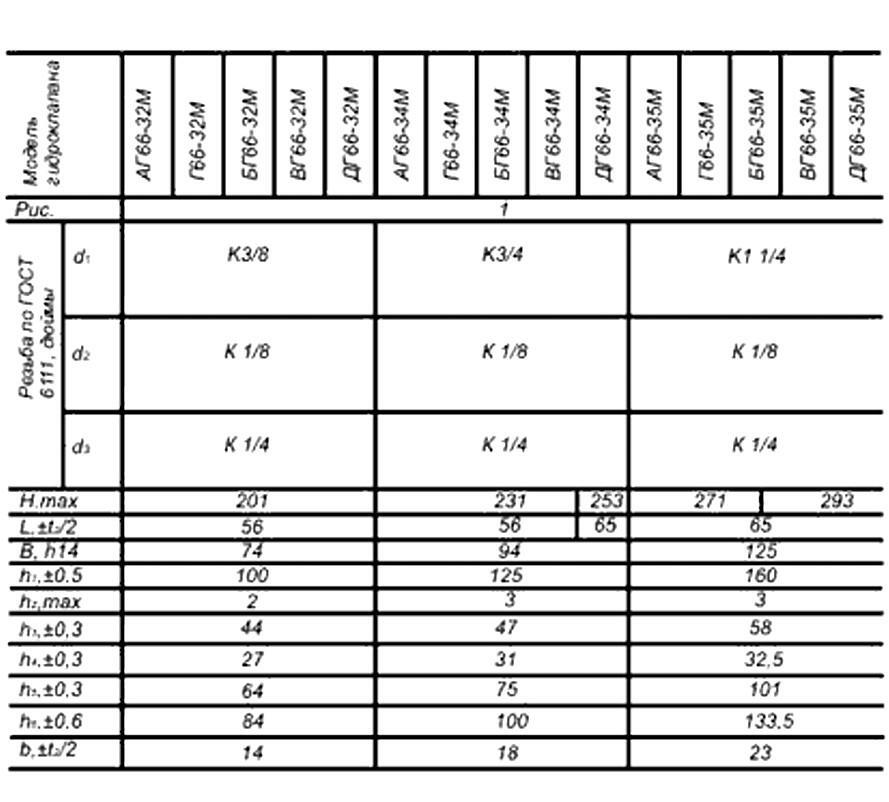

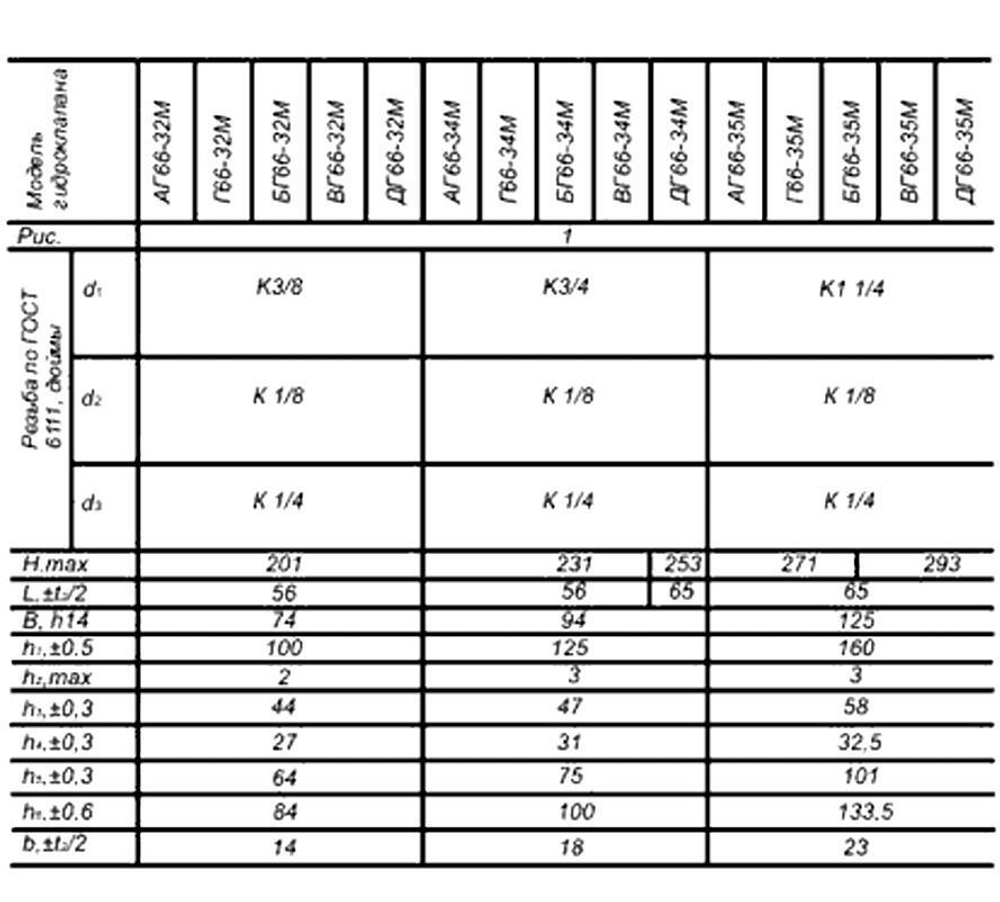

Тип подключения: трубное, резьба К 3/8"
-
Масса: около 2,4 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

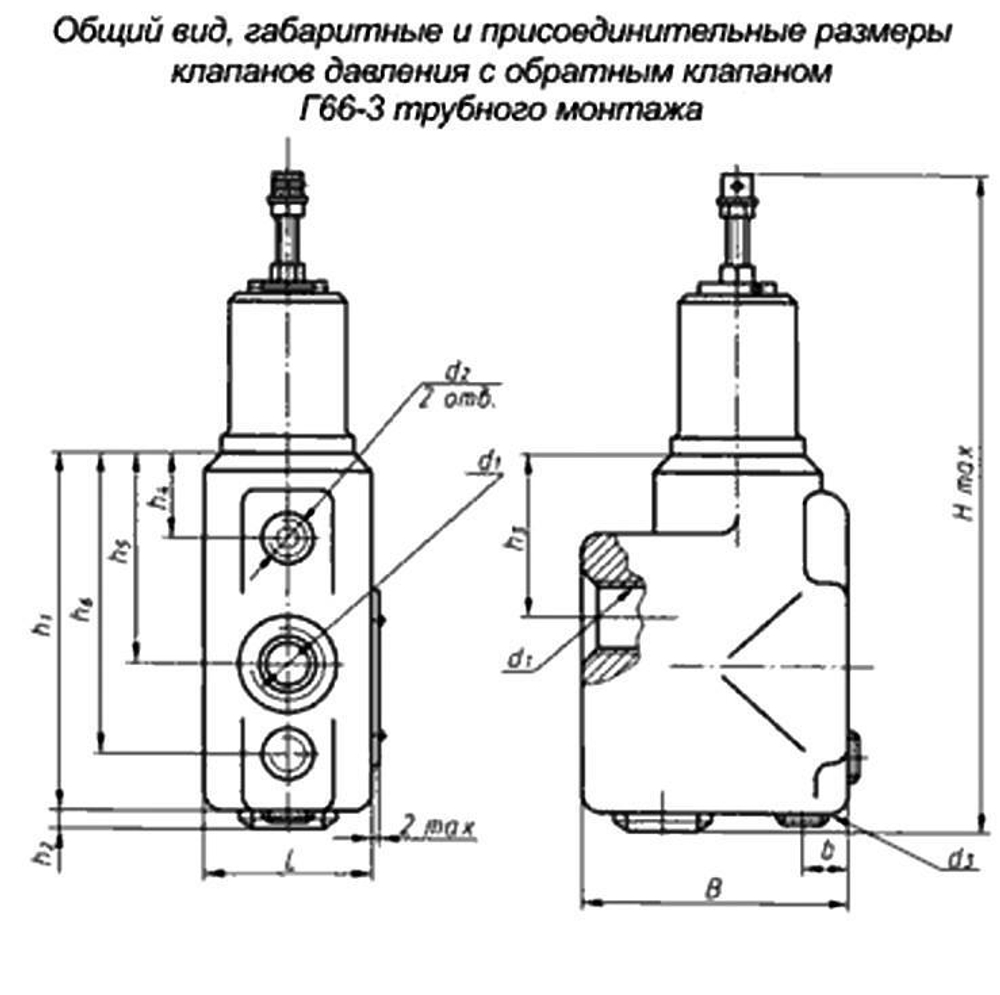

Конструктивные особенности
-
Корпус из прочного металла с резьбовыми каналами для подключения к гидросистеме
-
Встроенный золотниковый механизм с регулируемой пружиной
-
Встроенный обратный клапан для свободного движения потока жидкости в обратном направлении
-
Регулировка давления осуществляется винтом, меняющим степень сжатия пружины
-
Компактные размеры, простота обслуживания, надёжная работа при высоких нагрузках
Области применения
-
Металлообрабатывающие и деревообрабатывающие станки
-
Гидравлические прессы
-
Насосные агрегаты и промышленные гидросистемы
-
Автоматизированные и технологические комплексы
Примечание:
Буква «М» в обозначении указывает на модернизированную версию клапана с повышенной надёжностью и улучшенными техническими характеристиками по сравнению с базовой моделью.
