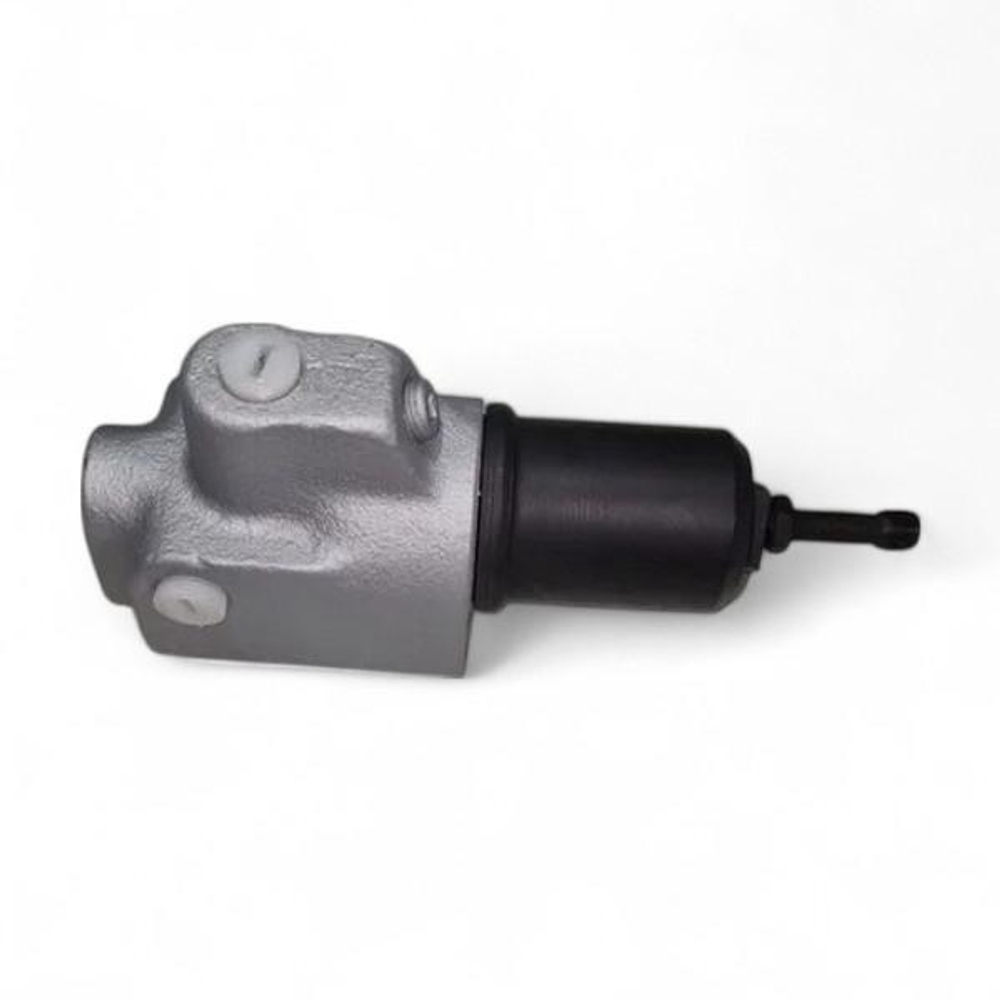

ДГ54-35М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Может использоваться как предохранительный, переливной, клапан разности давлений или клапан последовательности.
Основные функции:
-
Поддержание заданного давления в системе
-
Защита от превышения допустимых значений давления
-
Управление последовательностью включения исполнительных механизмов
-
Стабилизация давления с возможностью постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 32 мм
Номинальный расход: 200 л/мин
Максимальный расход: до 300 л/мин
Минимальный расход: 9 л/мин
Номинальное давление настройки: до 20 МПа
Диапазон регулировки давления: 0,4–2,8 МПа (в некоторых исполнениях — до 7,0 МПа)
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2–0,3 МПа
Внутренние утечки: до 280 см³/мин
Масса: около 6,9 кг
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с кинематической вязкостью от 20 до 200 сСт, содержание механических примесей не более 0,005%, воды — не более 0,05%
Диапазон рабочих температур: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Тип присоединения: трубное, резьбовое
Конструктивные особенности:
Корпус клапана изготовлен из прочного металла и имеет каналы для входа, выхода и слива рабочей жидкости. Давление настраивается с помощью винта регулировки, изменяющего степень сжатия пружины. Золотниковый механизм обеспечивает чёткое открытие и закрытие при заданных параметрах. Монтаж осуществляется по резьбовым соединениям, упрощая установку в систему.
Области применения:
Гидроклапан ДГ54-35М применяется в гидросистемах металлорежущих, деревообрабатывающих станков, кузнечно-прессового и другого промышленного оборудования. Обеспечивает точное управление давлением, защиту от перегрузок и надёжную работу в условиях высоких нагрузок.
Буква "М" в обозначении указывает на модернизированное исполнение, имеющее улучшенные эксплуатационные характеристики.
