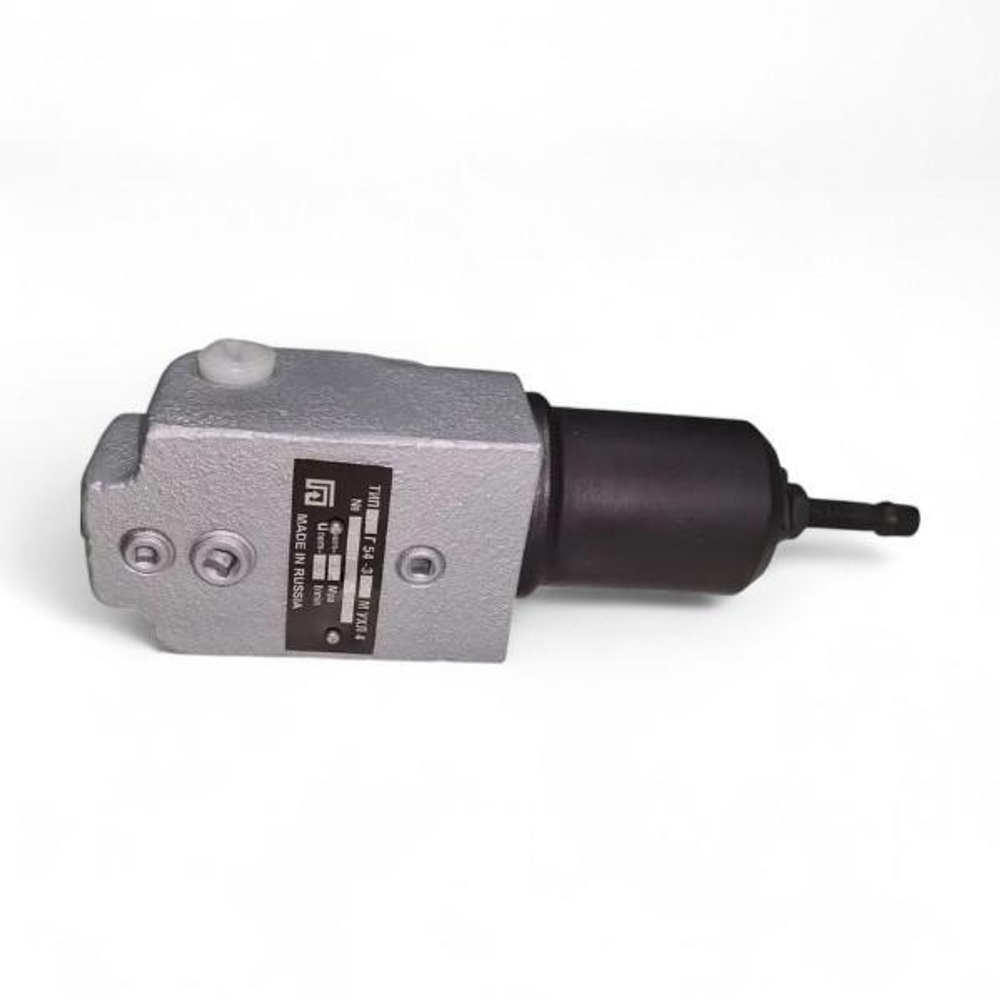

ДГ54-34М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания установленного высокого давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования. Клапан используется для защиты оборудования от перегрузок, стабилизации давления, последовательного управления исполнительными механизмами и слива избыточной жидкости.
Основные функции:
-
Поддержание установленной разности давлений между входами и выходами по настройке пружины
-
Последовательное включение исполнительных механизмов при достижении установленного давления
-
Защита гидросистемы от превышения допустимого давления
-
Стабилизация давления с помощью постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 4,0–23,0 МПа
Номинальное давление настройки: до 20 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,6 МПа
Внутренние утечки: до 280 см³/мин
Тип подключения: трубное, резьба K 3/4"
Масса: около 3,1 кг
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:
Клапан выполнен из прочного металла, корпус имеет резьбовые отверстия для подключения к гидросистеме. Внутри установлен золотниковый механизм с регулируемой пружиной. Давление регулируется винтом, меняющим степень сжатия пружины. Конструкция рассчитана на надёжную работу при высоких нагрузках.
Области применения:
ДГ54-34М применяется в гидросистемах станков, прессов, технологического и промышленного оборудования. Обеспечивает эффективную защиту гидросистемы, поддержание стабильного давления и надёжную работу исполнительных органов.
Примечание:
Буква «М» означает модернизированное исполнение клапана с улучшенными техническими характеристиками и повышенной надёжностью.
