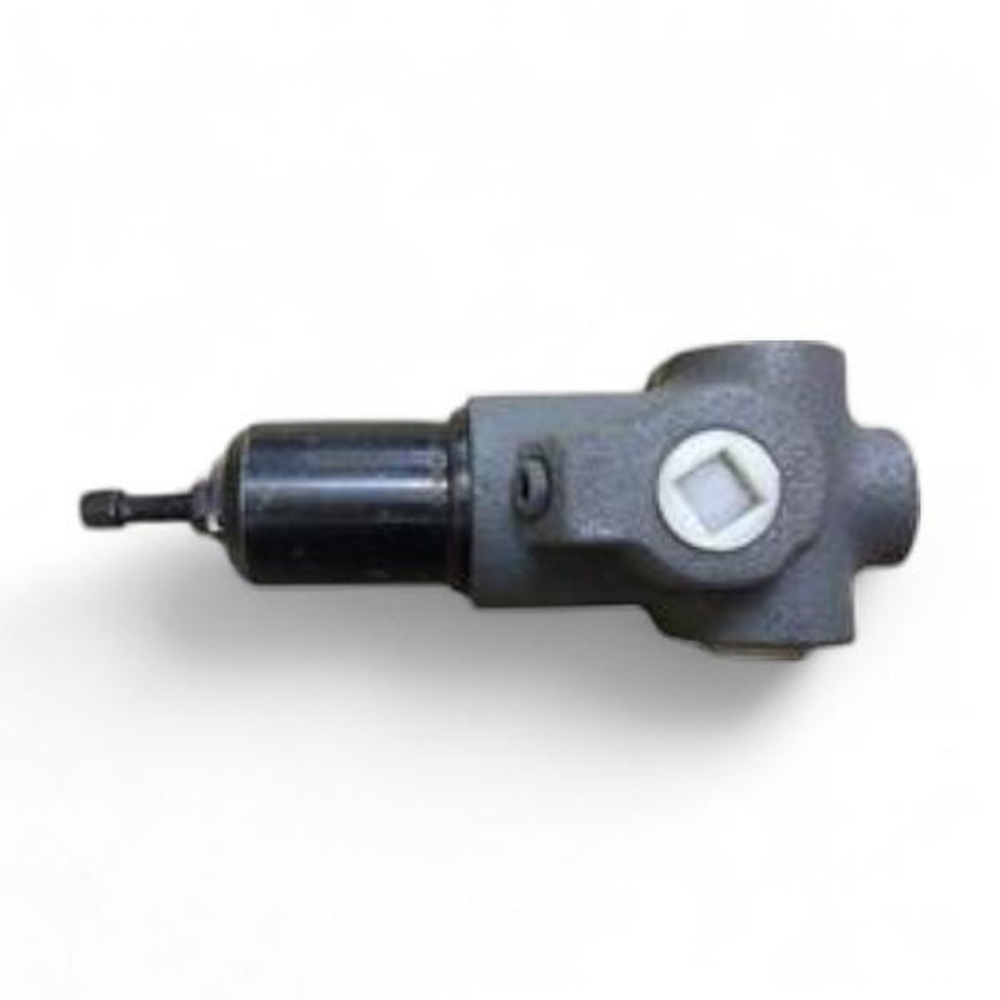

ДГ54-32М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания установленного давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования. Клапан применяется для защиты системы от перегрузок, поддержания стабильного давления, последовательного включения исполнительных механизмов и слива избыточной жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Последовательное включение исполнительных механизмов по достижении установленного давления
-
Защита от превышения безопасного давления в системе
-
Постоянный слив рабочей жидкости при необходимости стабилизации давления
Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: от 4 до 23 МПа
Номинальное давление настройки: 20 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 200 см³/мин
Тип подключения: трубное (резьба K3/8")
Масса: около 2,3 кг
Рабочая жидкость: минеральные масла с вязкостью 20–200 сСт, с содержанием механических примесей не более 0,005% и воды не более 0,05%
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:
Корпус из прочного металла с резьбовыми отверстиями для подачи, отвода и слива рабочей жидкости. Внутри установлен золотниковый механизм с регулирующей пружиной. Давление настраивается с помощью регулировочного винта. Простая и надёжная конструкция обеспечивает стабильную работу при высоких нагрузках и не требует частого обслуживания.
Области применения:
ДГ54-32М применяется в системах гидропривода металлообрабатывающих и деревообрабатывающих станков, прессового и технологического оборудования. Обеспечивает точное регулирование давления, защищает оборудование от перегрузок и способствует стабильной работе всей гидросистемы.
Примечание:
Буква "М" в обозначении указывает на модернизированное исполнение, которое отличается повышенной надёжностью и улучшенными рабочими характеристиками.
