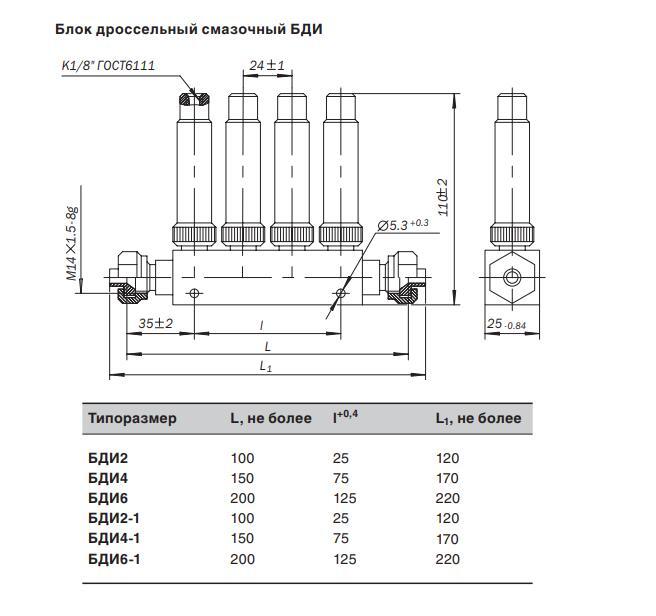

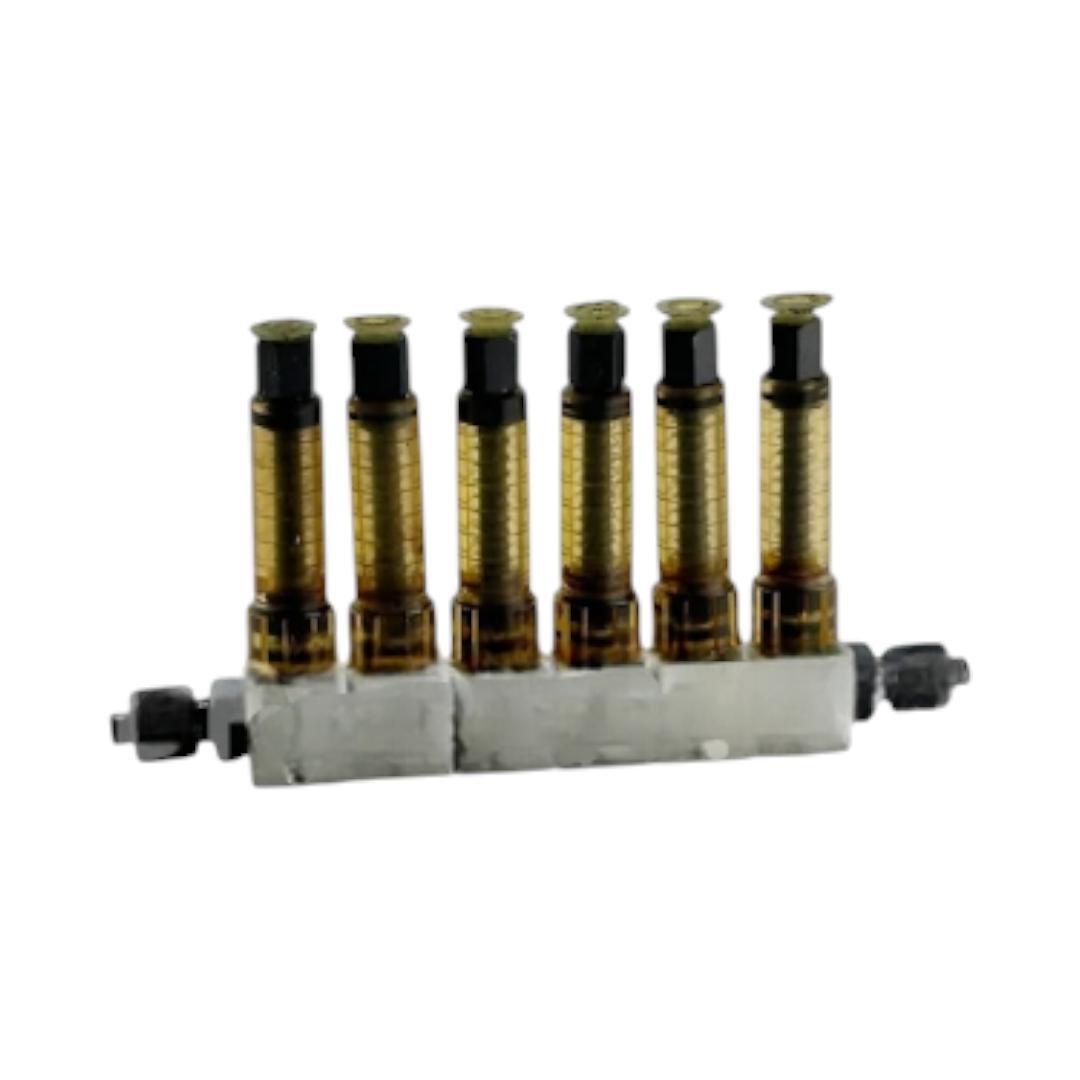

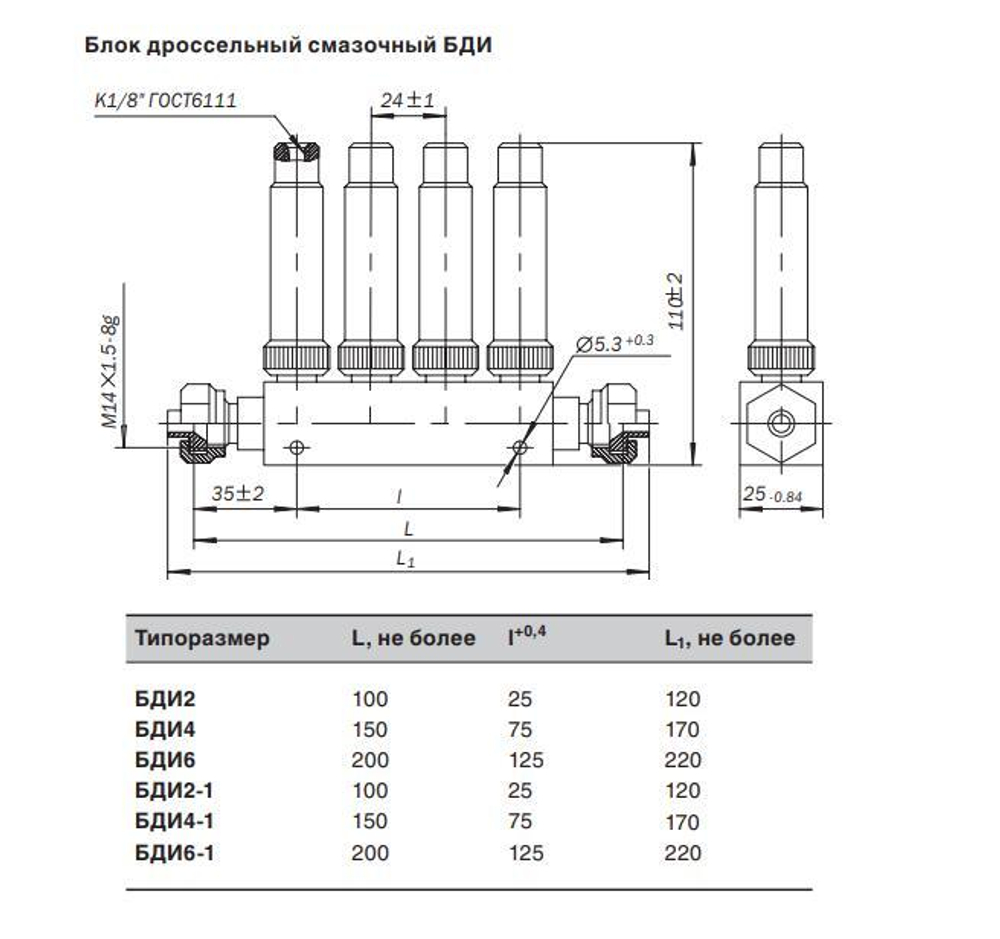

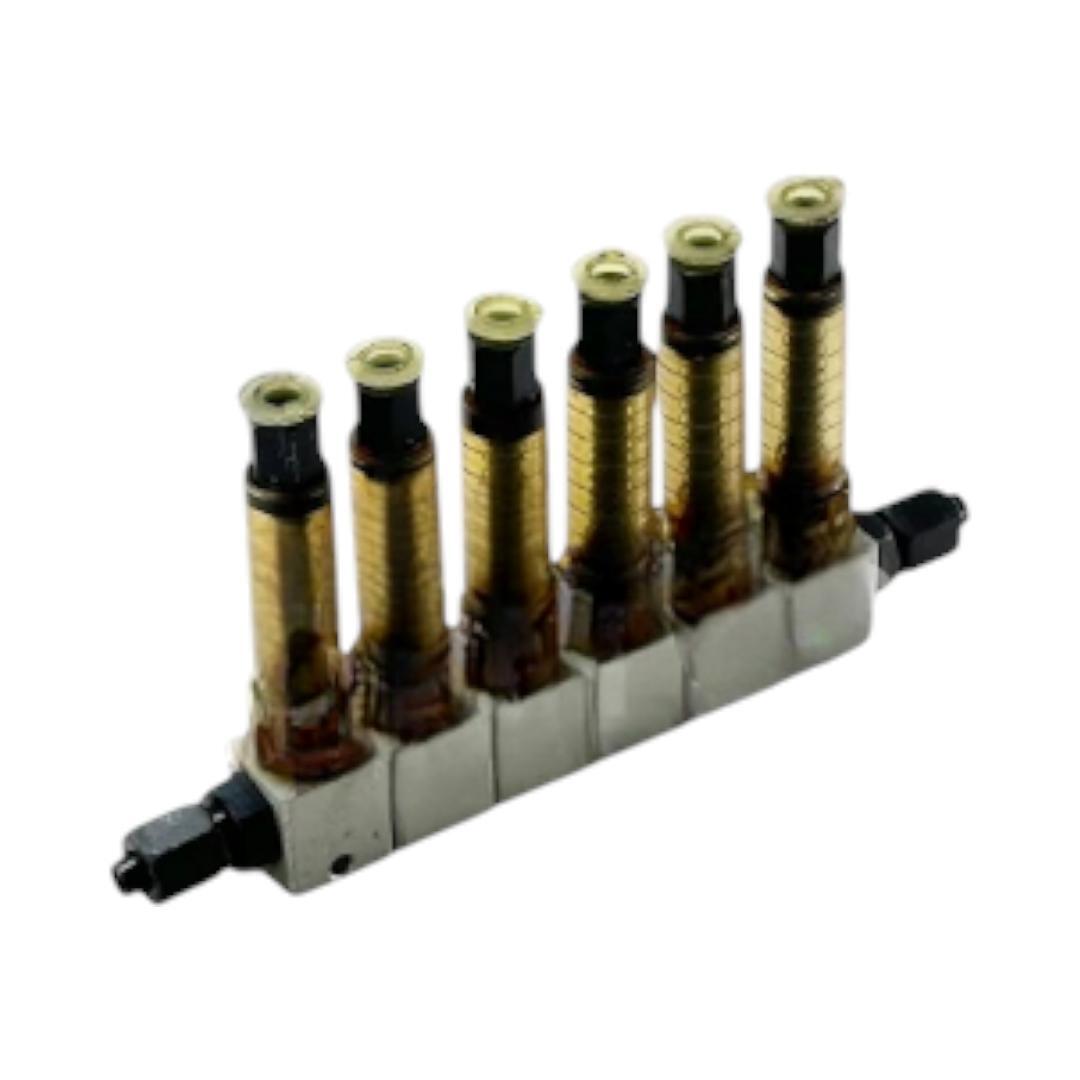

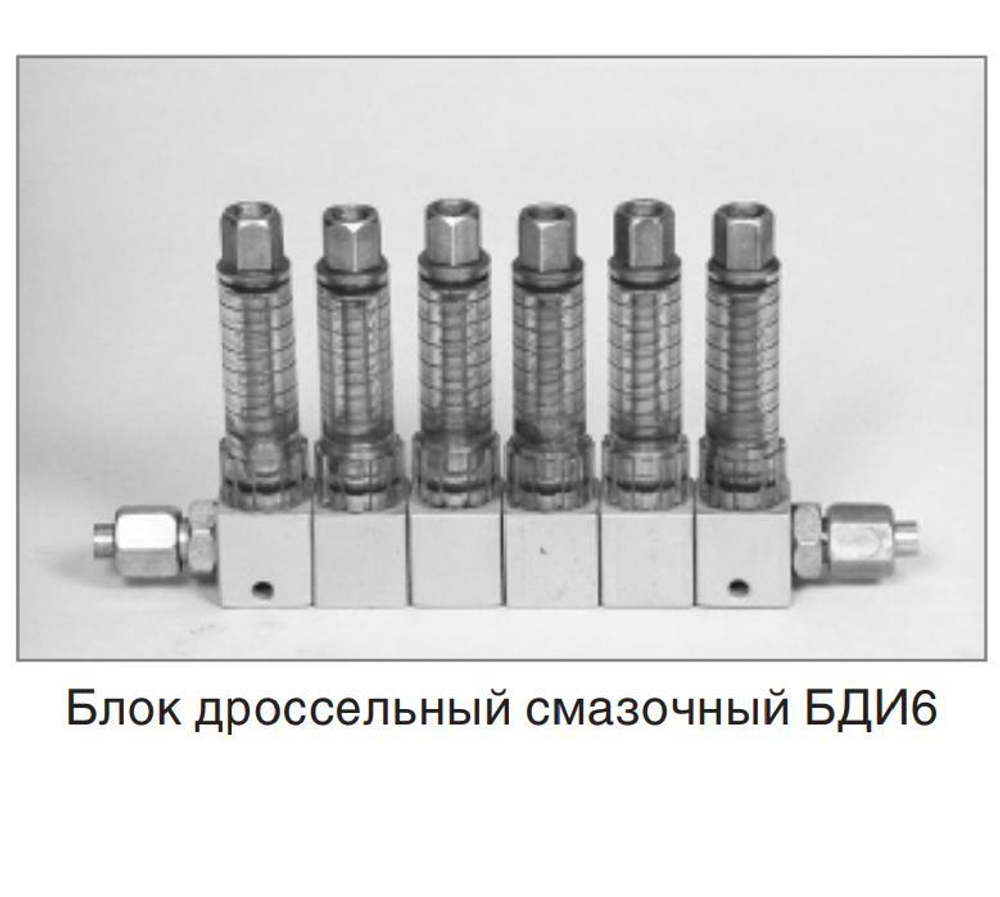

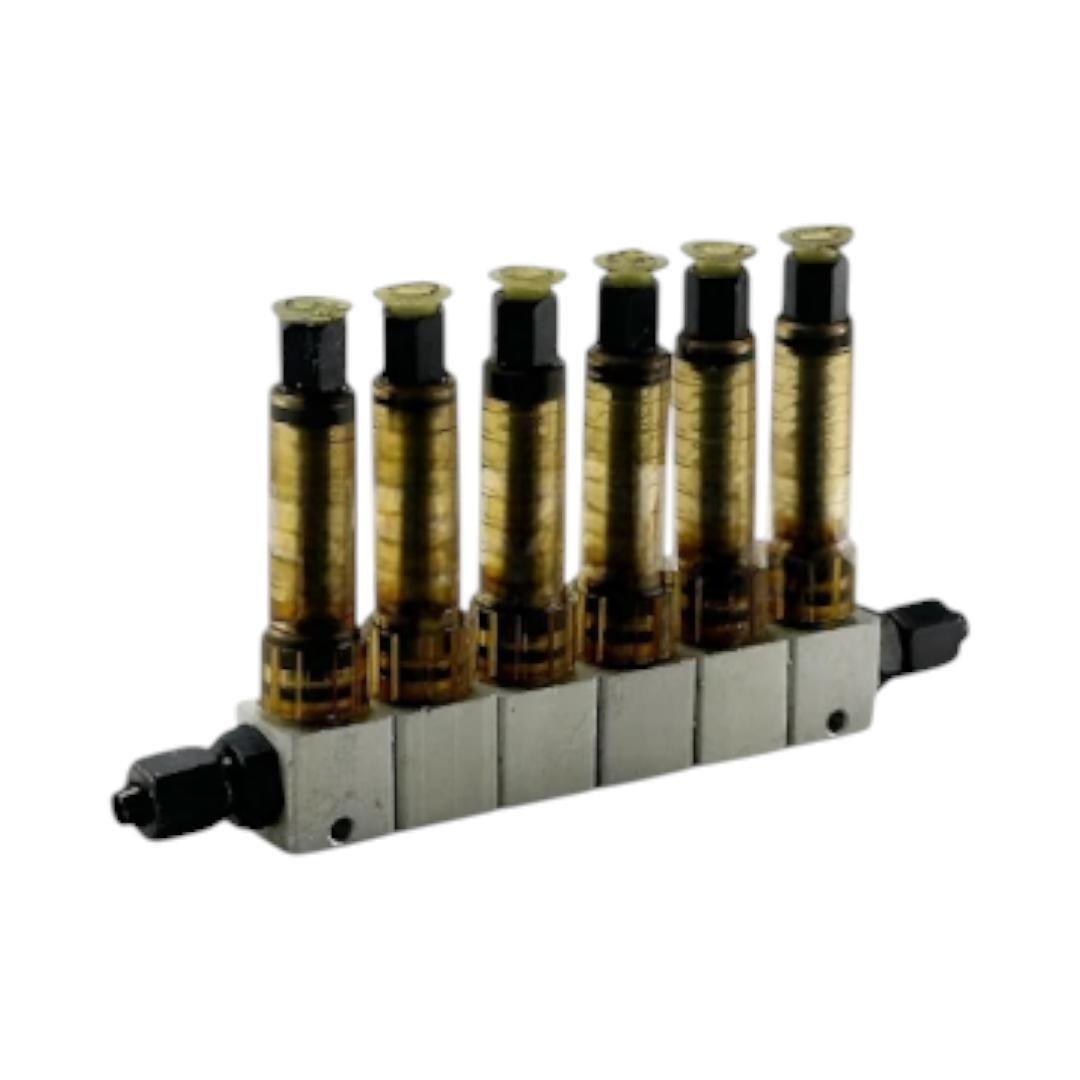

Блок дроссельный БДИ6-1 — специализированное устройство для централизованных смазочных систем, предназначенное для отвода масла, регулировки и визуального контроля его расхода, подаваемого к трущимся поверхностям оборудования. Конструкция блока представляет собой сборку из шести одноотводных модульных секций, объединённых общей шпилькой, каждое с индивидуальной системой плавной регулировки расхода и встроенным указателем.

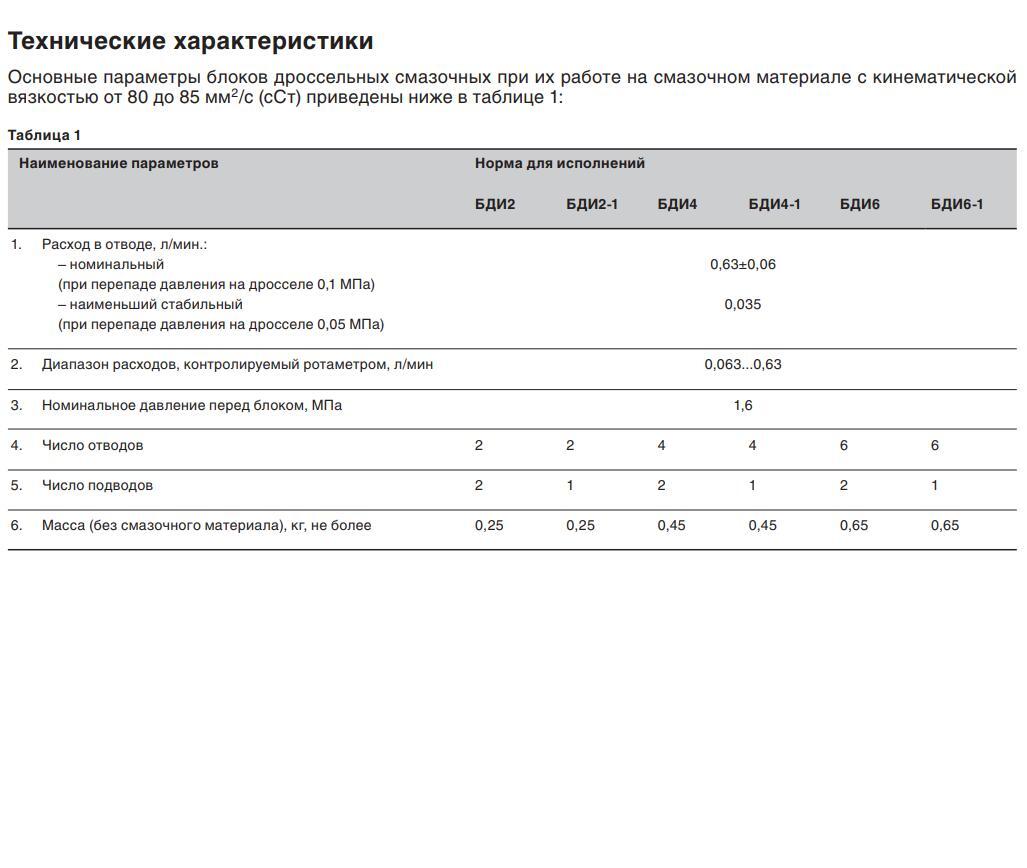

Технические характеристики:
- Количество отводов — 6
- Количество подводов — 1
- Диапазон расхода масла — 0,063...0,63 л/мин (контролируется встроенным ротаметром)
- Номинальный расход в отводе при перепаде давления 0,1 МПа — 0,63±0,06 л/мин
- Минимальный стабильный расход при перепаде давления 0,05 МПа — 0,035 л/мин
- Номинальное давление перед блоком — 1,6 МПа
- Рабочая среда — минеральное масло с кинематической вязкостью от 17 до 400 мм²/с при температуре от 0°С до +50°С
- Масса (без масла) — 0,65 кг
Устройство применяется для эффективного и контролируемого распределения смазочного материала по различным точкам оборудования, что позволяет повысить надёжность и износостойкость производственных узлов. Настройка расхода осуществляется простым поворотом трубки отвода, а оценка расхода — по положению специального поплавка. Блок подходит для эксплуатации в умеренном и тропическом климате, выдерживает невзрывоопасную среду без агрессивных газов и токопроводящей пыли.
