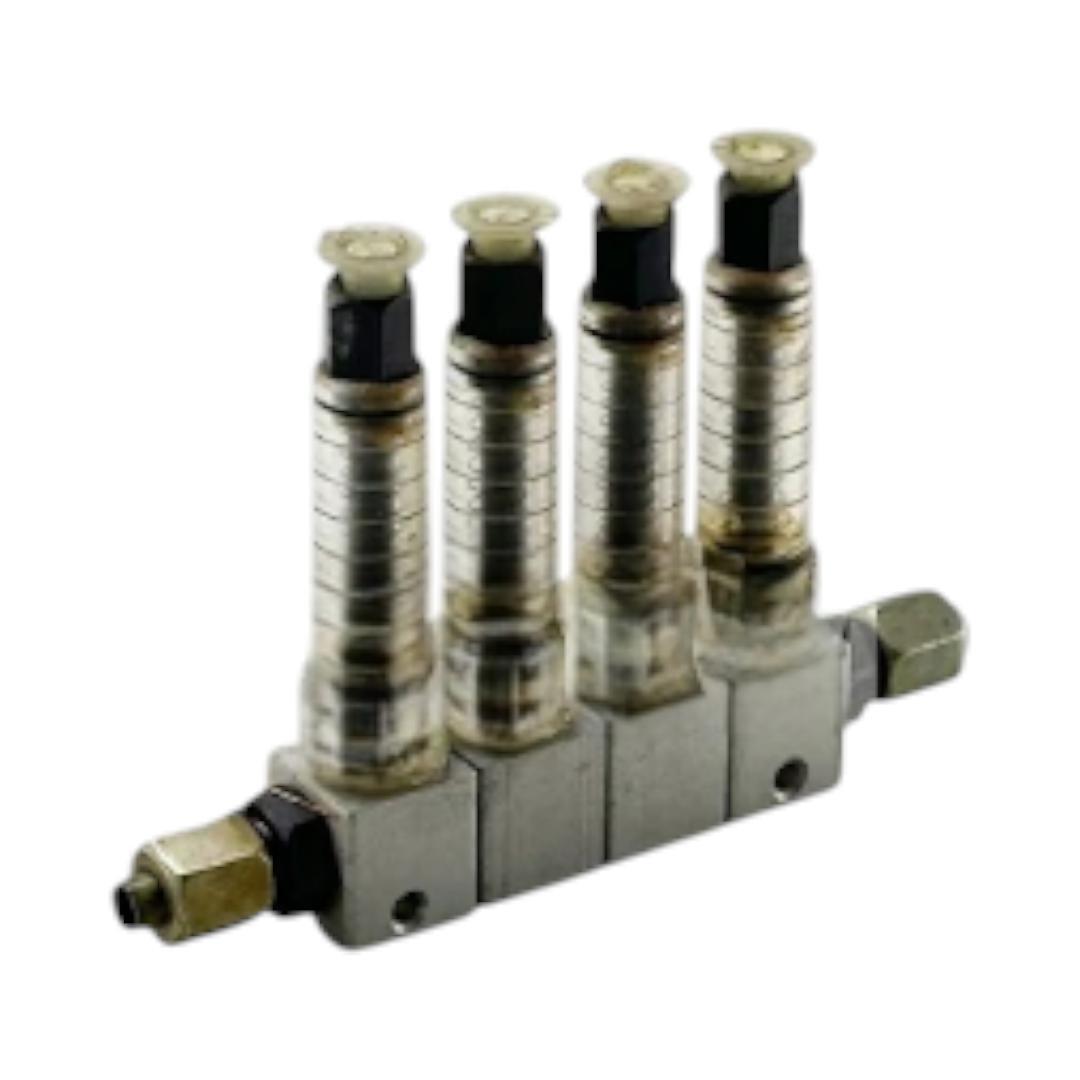

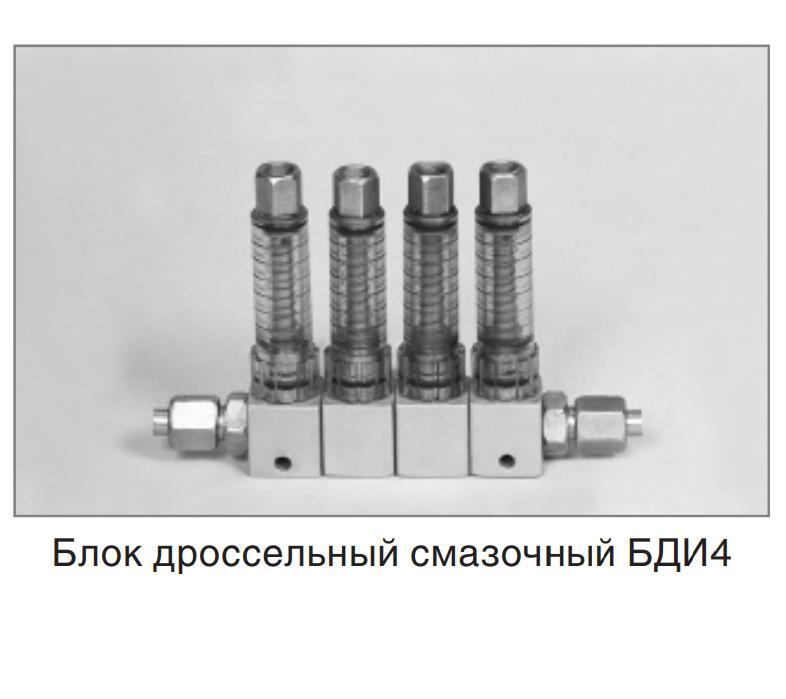

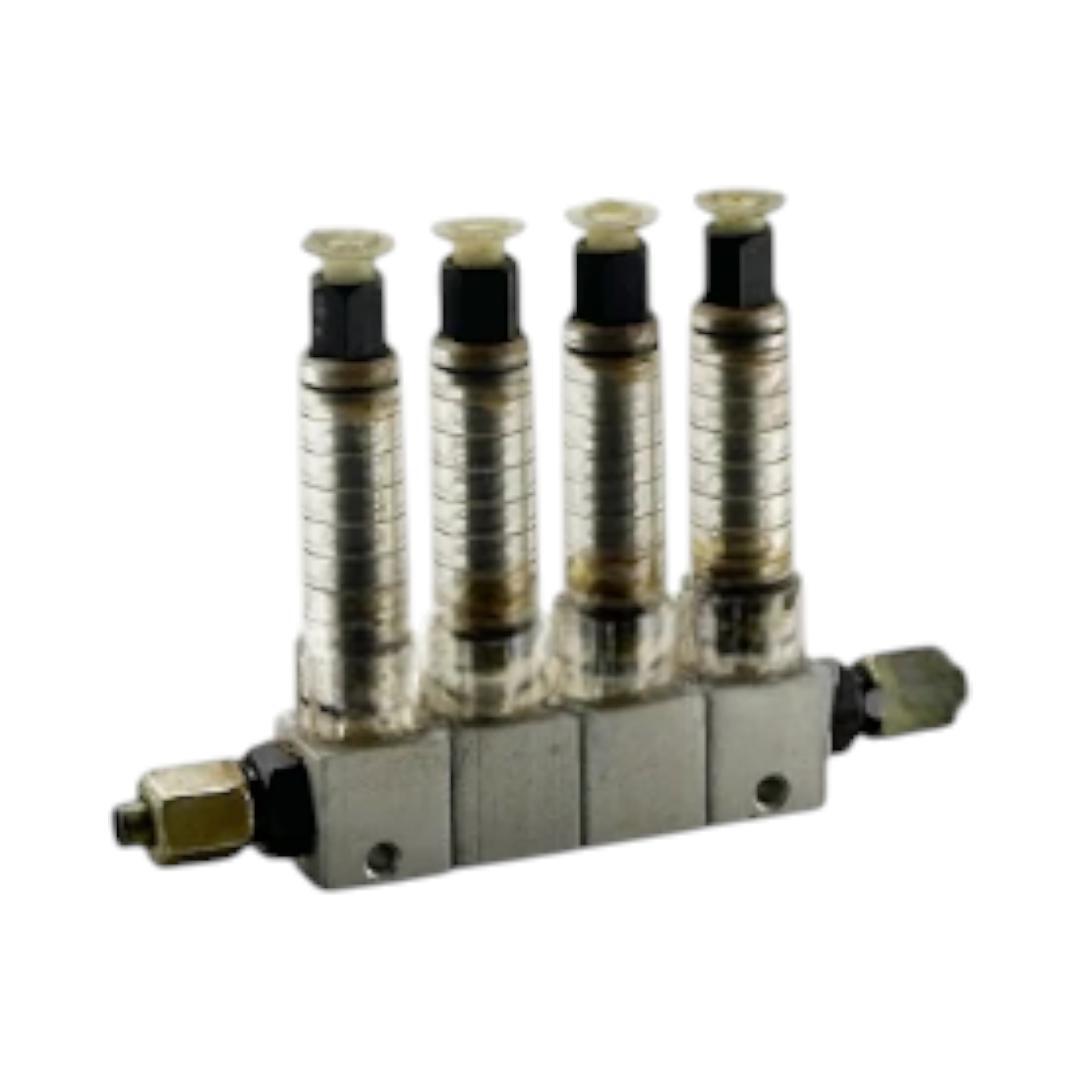

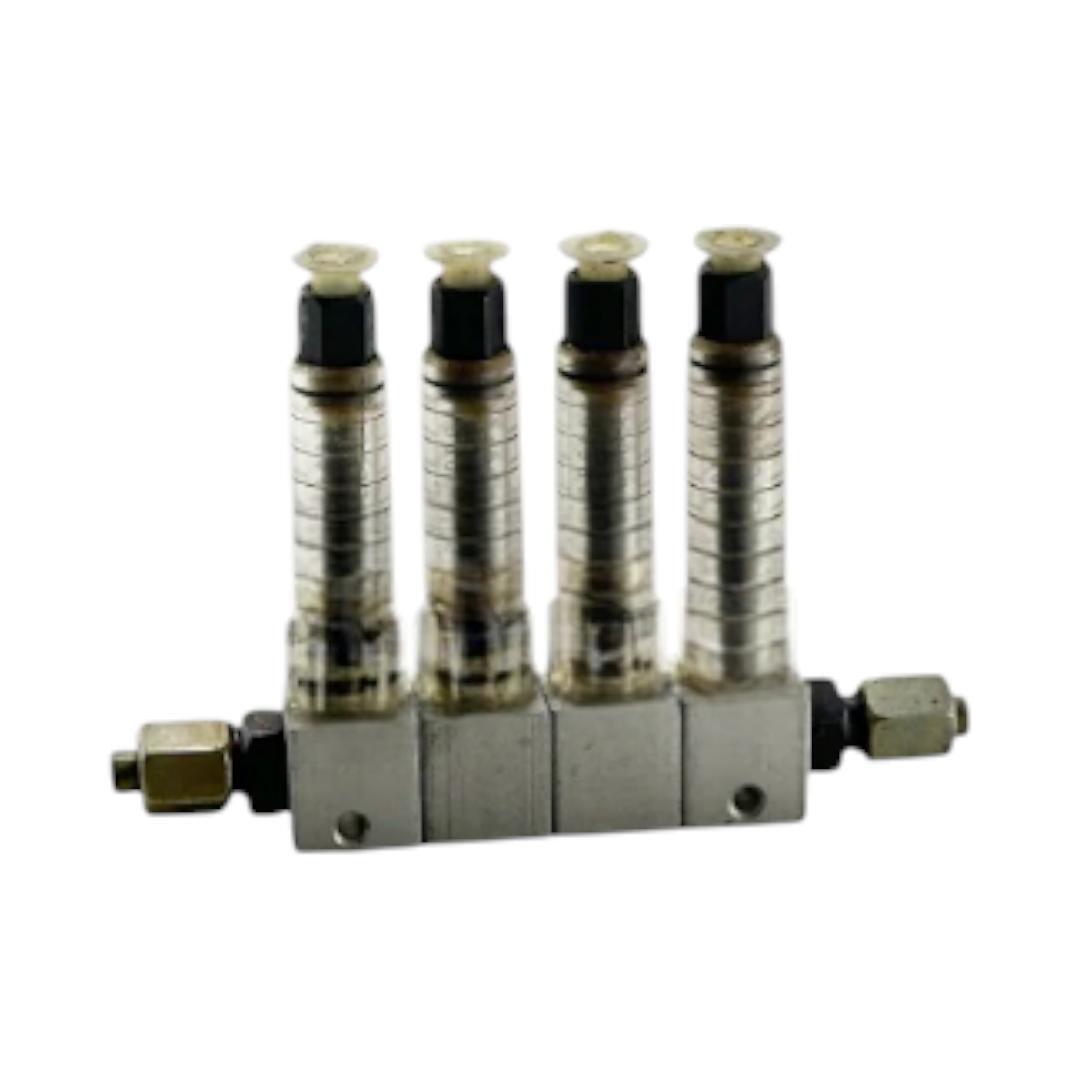

Блок дроссельный БДИ4-1 — специальное устройство для централизованных смазочных систем, предназначенное для отвода, регулировки и визуального контроля расхода масла, подаваемого к трущимся поверхностям оборудования. Данный блок состоит из четырёх одноотводных секций, собранных в общий модуль и объединённых шпилькой. Каждая секция оснащена механизмом плавной регулировки расхода и указателем.

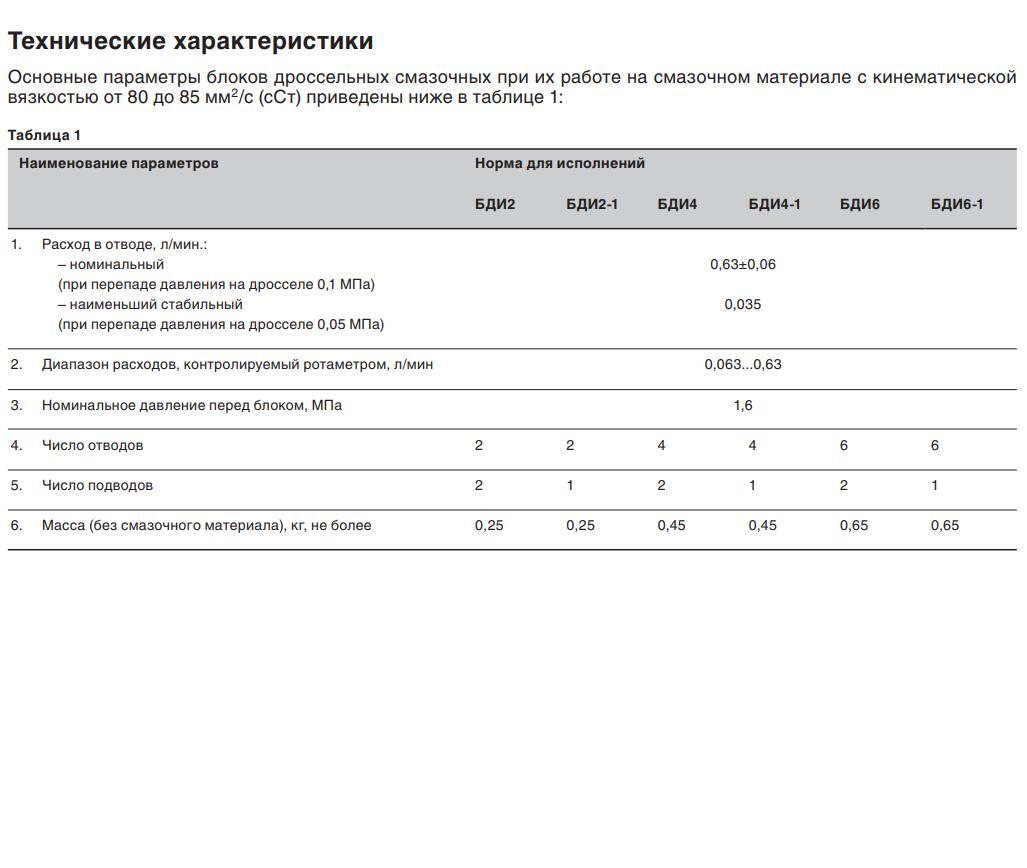

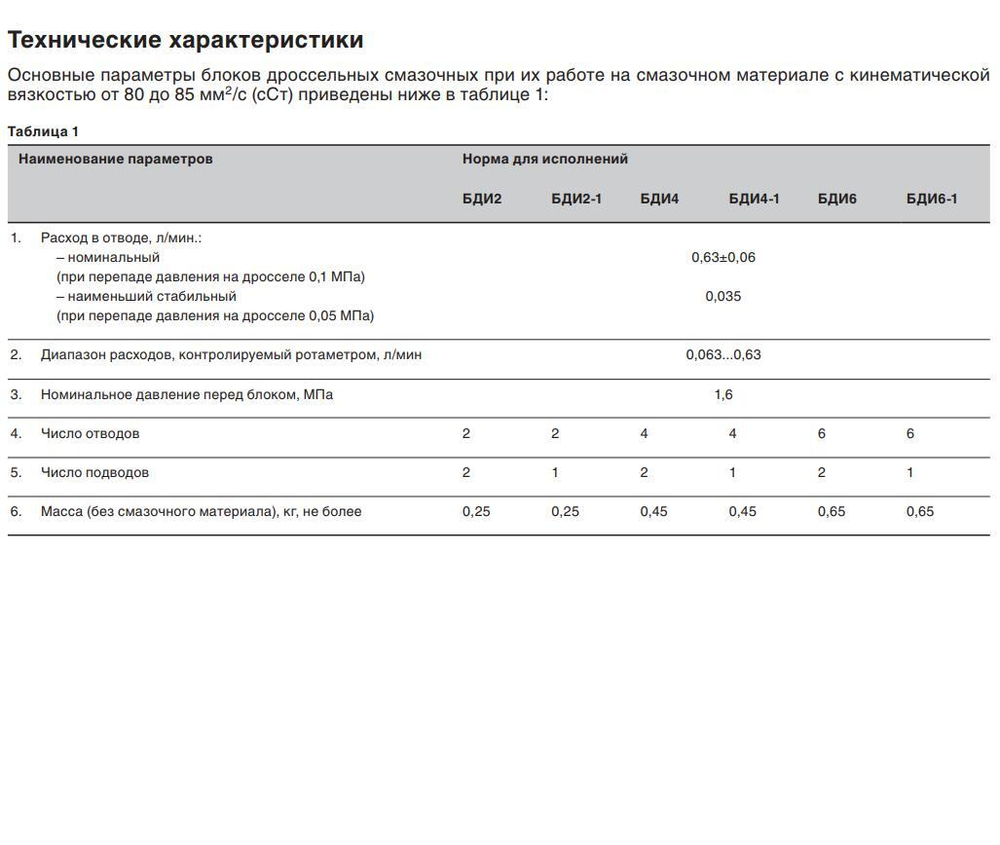

Технические характеристики:
- Количество отводов — 4
- Количество подводов — 1
- Диапазон расхода масла — 0,063...0,63 л/мин (контролируется встроенным ротаметром)
- Номинальный расход масла при перепаде давления 0,1 МПа — 0,63±0,06 л/мин
- Минимальный стабильный расход при перепаде давления 0,05 МПа — 0,035 л/мин
- Номинальное давление перед блоком — 1,6 МПа
- Рабочая среда — минеральное масло с кинематической вязкостью от 17 до 400 мм²/с при температуре от 0°С до +50°С
- Масса (без масла) — 0,45 кг
Блок дроссельный БДИ4-1 обеспечивает надёжное распределение смазочного материала, стабильность заданного расхода и простую настройку благодаря удобной механике регулировки. Индикатор поплавка позволяет визуально отслеживать расход в каждой секции. Устройство подходит для эксплуатации в промышленных установках с невзрывоопасной, неагрессивной средой при температуре до +40°С. Применяется в условиях умеренного и тропического климата, способствует удлинению срока службы оборудования и снижению износа рабочих узлов.
