БГ66-35М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания заданного давления в гидросистемах, а также для обеспечения свободного обратного потока рабочей жидкости без применения дополнительной арматуры. Широко применяется в оборудовании с большим расходом: прессах, станках, литейных и технологических машинах.
Основные функции
-
Поддержание постоянного давления в гидролинии
-
Защита гидросистемы от перегрузки и превышения давления
-
Свободный проход жидкости в обратном направлении
-
Последовательное включение исполнительных механизмов
-
Работа в режимах предохранительного, переливного, подпорного клапана или клапана разности давлений
Технические характеристики
-
Условный проход: 32 мм
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 250 л/мин
-
Минимальный расход: 5 л/мин
-
Диапазон регулировки давления: 6,3–7,0 МПа
-
Номинальное давление настройки: 6,3 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-
Тип подключения: трубное, резьба G 1 1/4"
-
Масса: около 8,8 кг
-
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

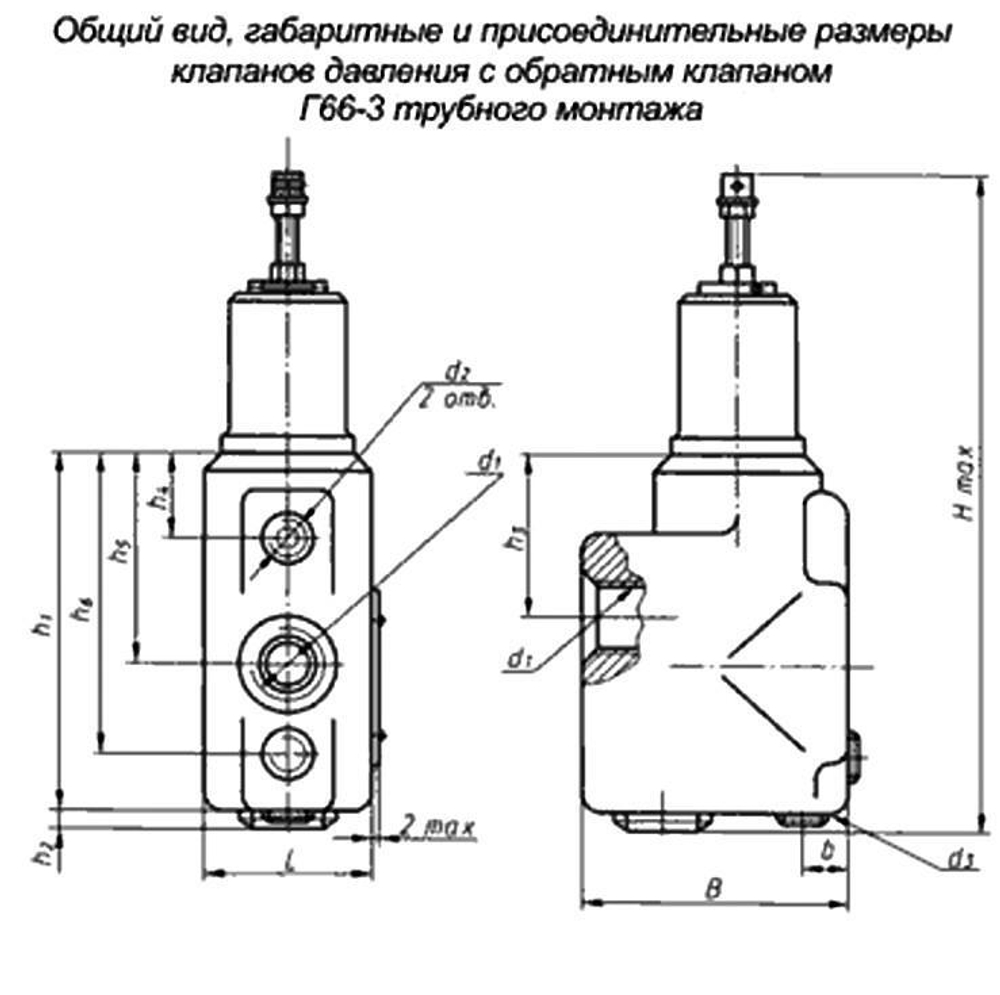

Конструкция и особенности
Корпус клапана изготовлен из прочного металла, снабжён резьбовыми отверстиями для подключения к трубопроводу. Внутри установлен золотниковый механизм с настраиваемой пружиной, позволяющей точно настроить давление срабатывания. Поворотом винта на корпусе регулируется усилие сжатия пружины. Встроенный обратный клапан обеспечивает свободное движение жидкости в обратном направлении, исключая необходимость применения дополнительных устройств. Конструкция надёжна и рассчитана на длительную эксплуатацию.
Области применения
-
Промышленные гидросистемы станков и прессов
-
Литейное и формовочное оборудование
-
Автоматизированные технологические установки
-
Любые отрасли, где требуется точное поддержание давления и свободный слив рабочей среды
Примечание:
Буква «М» в обозначении указывает на модернизированную версию клапана с улучшенными техническими характеристиками и повышенной надёжностью.
