БГ66-32М — гидроклапан давления трубного (резьбового) монтажа со встроенным обратным клапаном. Он предназначен для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования. Клапан обеспечивает защиту от превышения допустимого давления и свободный пропуск потока жидкости в обратном направлении при необходимости.
Основные функции
-
Поддержание установленного диапазона давления в гидролинии
-
Защита оборудования от перегрузок и скачков давления
-
Возможность обратного свободного потока жидкости благодаря встроенному обратному клапану
-
Последовательное включение исполнительных механизмов при достижении заданного давления
Технические характеристики
-
Условный проход: 10 мм
-
Номинальный расход: 32 л/мин
-
Максимальный расход: 45 л/мин
-
Минимальный расход: 1 л/мин
-
Диапазон регулировки давления: 0,6–7,0 МПа
-
Номинальное давление настройки: 6,3 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-

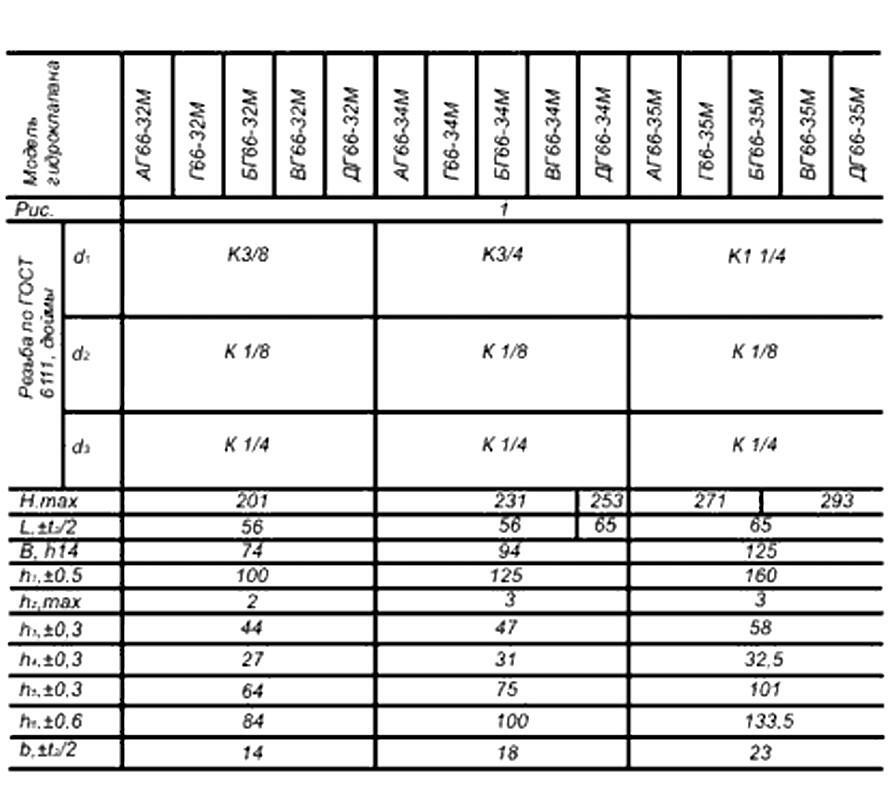

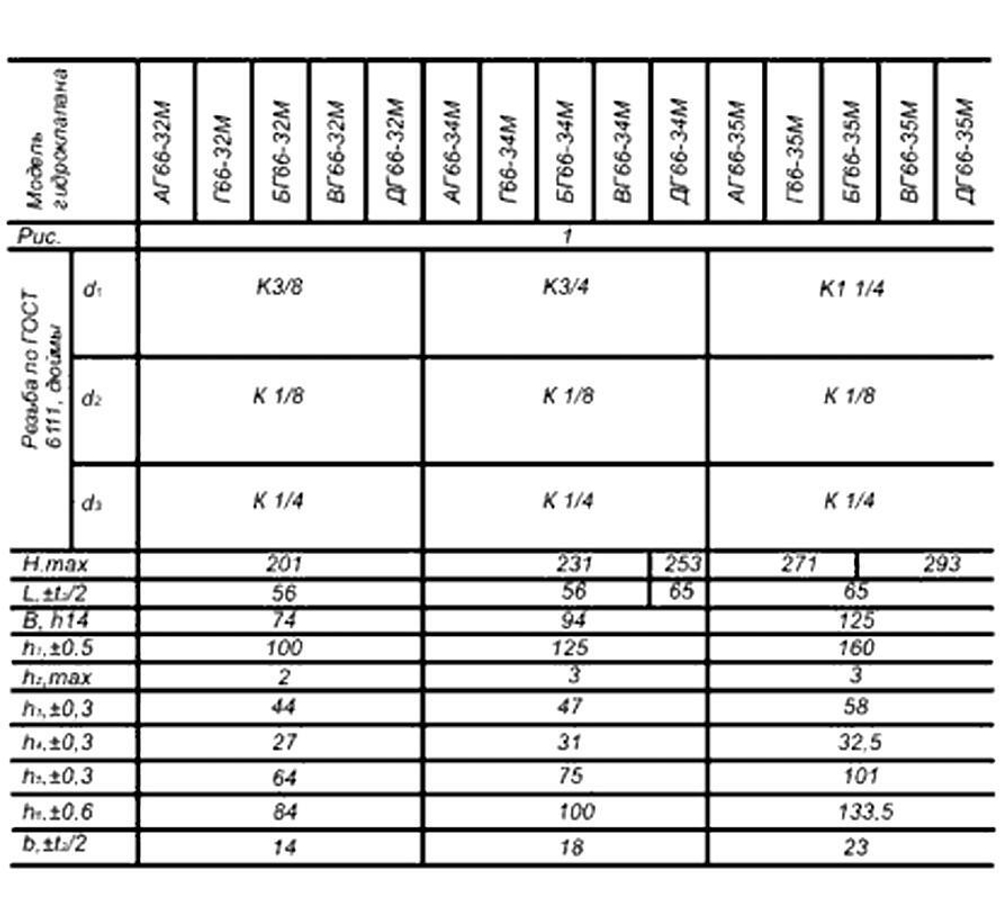

Тип подключения: трубное, резьба К 3/8"
-
Масса: около 2,4–2,7 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

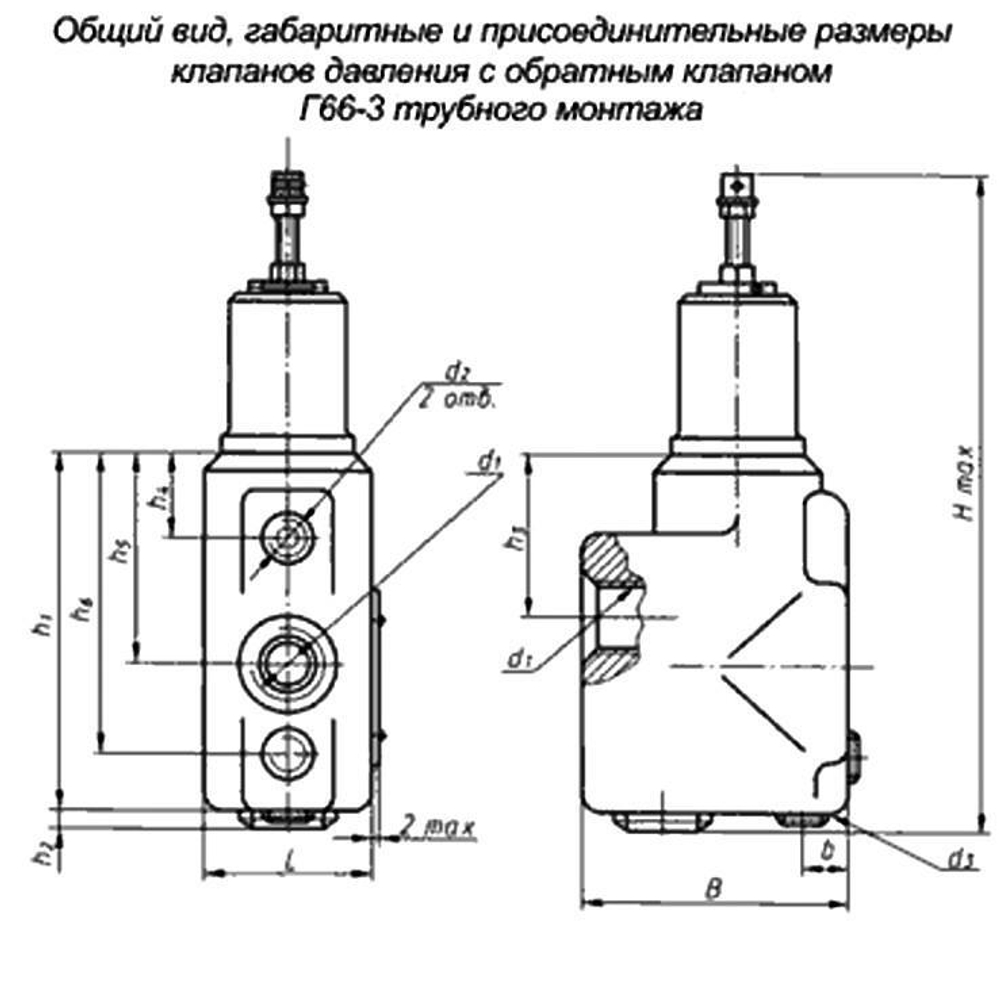

Конструктивные особенности
-
Клапан выполнен в металлическом корпусе с резьбовыми каналами для подачи, отвода и слива жидкости
-
Встроенный золотниковый механизм с регулируемой пружиной
-
Обратный клапан обеспечивает свободный поток в обратном направлении
-
Регулировка давления осуществляется винтом на корпусе
-
Компактные размеры, простота обслуживания и монтажа
Области применения
-
Металлообрабатывающие и деревообрабатывающие станки
-
Гидравлические прессы
-
Технологическое и промышленное оборудование
-
Гидроагрегаты и специализированные гидросистемы
Примечание:
Буква "М" в обозначении указывает на модернизированную версию клапана с улучшенной надёжностью и характеристиками.
