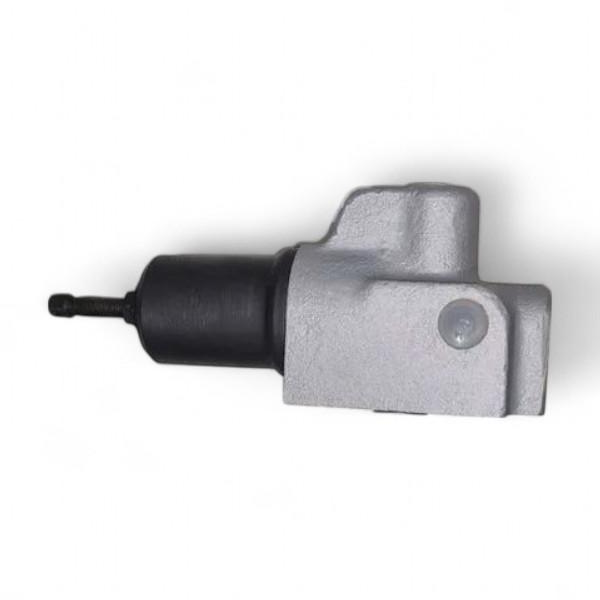

БГ54-35М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Используется в качестве клапана разности давлений, клапана последовательности, предохранительного или переливного клапана.
Основные функции:
-
Поддержание заданного диапазона давления между входным и выходным каналами
-
Обеспечение последовательного включения исполнительных механизмов при достижении установленного давления
-
Защита системы от перегрузок путём сброса избыточного давления
-
Стабилизация давления за счёт постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 32 мм
Диапазон регулировки давления: 0,6–7,0 МПа
Номинальное давление настройки: до 6,3 МПа
Максимальное давление на входе: до 23 МПа
Номинальный расход: 200 л/мин
Максимальный расход: до 300 л/мин
Минимальный расход: 9 л/мин
Перепад давления: 0,2–0,3 МПа
Внутренние утечки: до 90 см³/мин
Присоединение: трубное (резьбовое), резьба К 1 1/4"
Масса: около 6,9 кг
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Конструктивные особенности:
Клапан состоит из прочного металлического корпуса с построенными каналами для подачи, отвода и слива рабочей жидкости. Внутри размещён золотник с регулирующей пружиной. Регулировка давления осуществляется за счёт изменения степени сжатия пружины с помощью винта. Монтаж производится через резьбовые соединения, что обеспечивает простоту установки в систему.
Области применения:
БГ54-35М применяется в гидросистемах металлообрабатывающего, деревообрабатывающего, прессового и другого промышленного оборудования. Обеспечивает надёжную защиту от перепадов давления, стабилизирует работу исполнительных механизмов, способствует безопасной и эффективной эксплуатации техники.
Буква «М» в маркировке указывает на модернизированную версию изделия с улучшенными эксплуатационными характеристиками.
