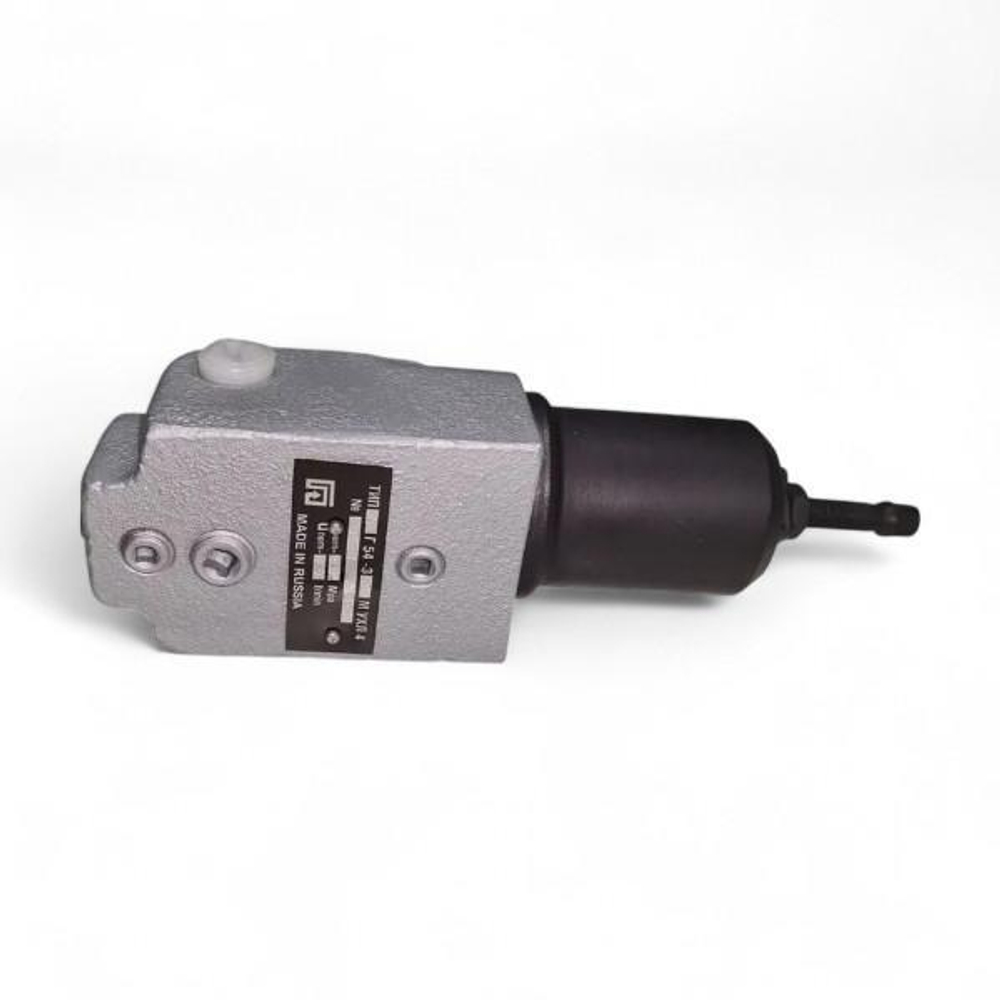

БГ54-34М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования. Клапан может использоваться как клапан разности давлений, клапан последовательности, предохранительный или переливной клапан.
Основные функции:
-
Поддержание установленной разности давлений между входом и выходом
-
Последовательное включение исполнительных механизмов при достижении заданного давления
-
Защита системы от перегрузок при превышении допустимого давления
-
Стабилизация давления за счёт постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 0,6–7,0 МПа
Номинальное давление настройки: до 6,3 МПа
Максимальное давление на входе: до 20 МПа
Перепад давления: около 0,6 МПа
Внутренние утечки: до 90 см³/мин
Тип подключения: трубное, резьба K 3/4"
Масса: около 3,1 кг
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:
Клапан выполнен в металлическом корпусе с резьбовыми отверстиями для подключения к гидросистеме. Внутри располагается золотниковый механизм с пружиной, с помощью которой осуществляется регулировка давления. Поворот регулировочного винта изменяет степень сжатия пружины и, соответственно, давление срабатывания клапана. Конструкция компактна и проста в обслуживании.
Области применения:
БГ54-34М применяется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, кузнечно-прессового и другого промышленного оборудования. Клапан обеспечивает надёжную защиту от перегрузок, точный контроль давления и стабильную работу системы.
Примечание:
Буква "М" в обозначении указывает на модернизированную версию клапана, обладающую повышенной надёжностью и улучшенными техническими характеристиками.
