АГ66-35М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования — в том числе прессов, станков, литейных машин и других гидравлических установок. Клапан также обеспечивает свободный обратный поток рабочей жидкости, что упрощает конструкцию системы и повышает её надёжность.
Основные функции
-
Поддержание установленного давления в линии
-
Защита системы и оборудования от перегрузок
-
Свободный проход жидкости в обратном направлении
-
Работа в режиме предохранительного, последовательного либо разностного клапана
-
Обеспечение поочерёдного включения рабочих органов гидросистемы
Технические характеристики
-
Условный проход: 32 мм
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 250 л/мин
-
Минимальный расход: 5 л/мин
-
Диапазон регулировки давления: 0,3–1,2 МПа
-
Номинальное давление настройки: 1,0 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-

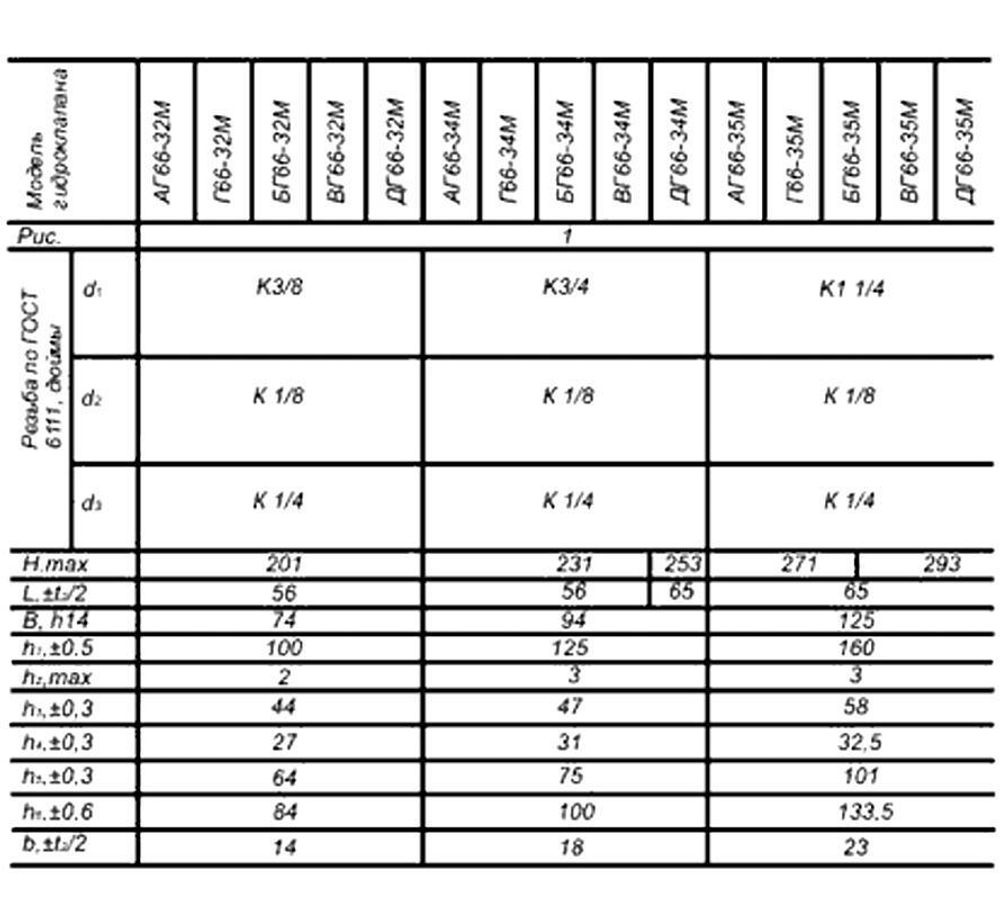

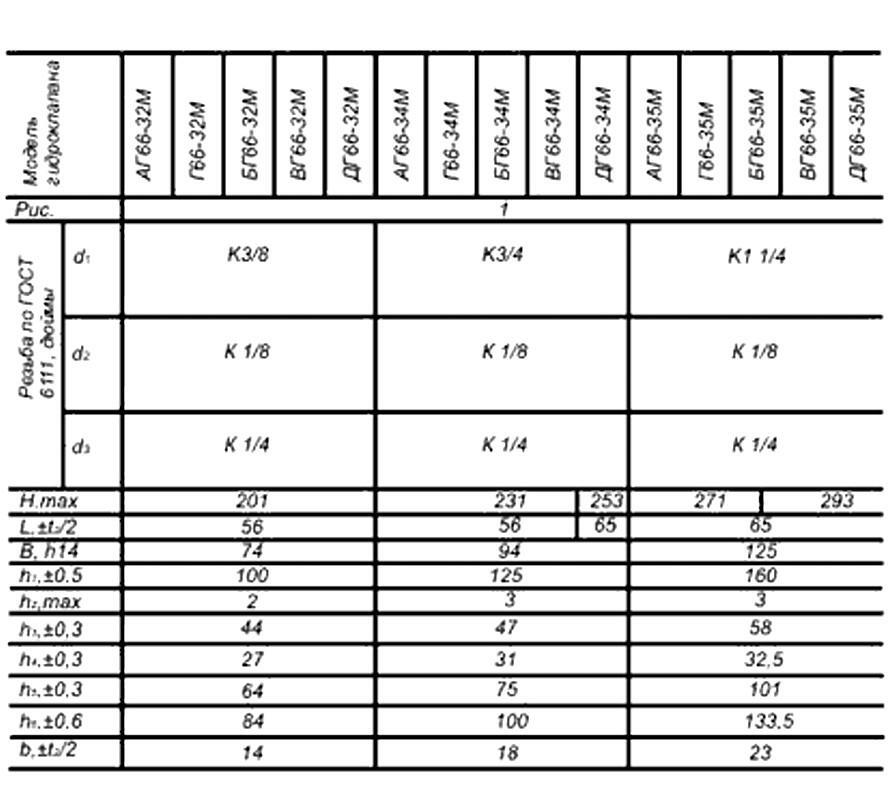

Тип подключения: трубное, резьба К 1 1/4"
-
Масса: около 8,8 кг
-
Рабочая жидкость: минеральные масла с кинематической вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

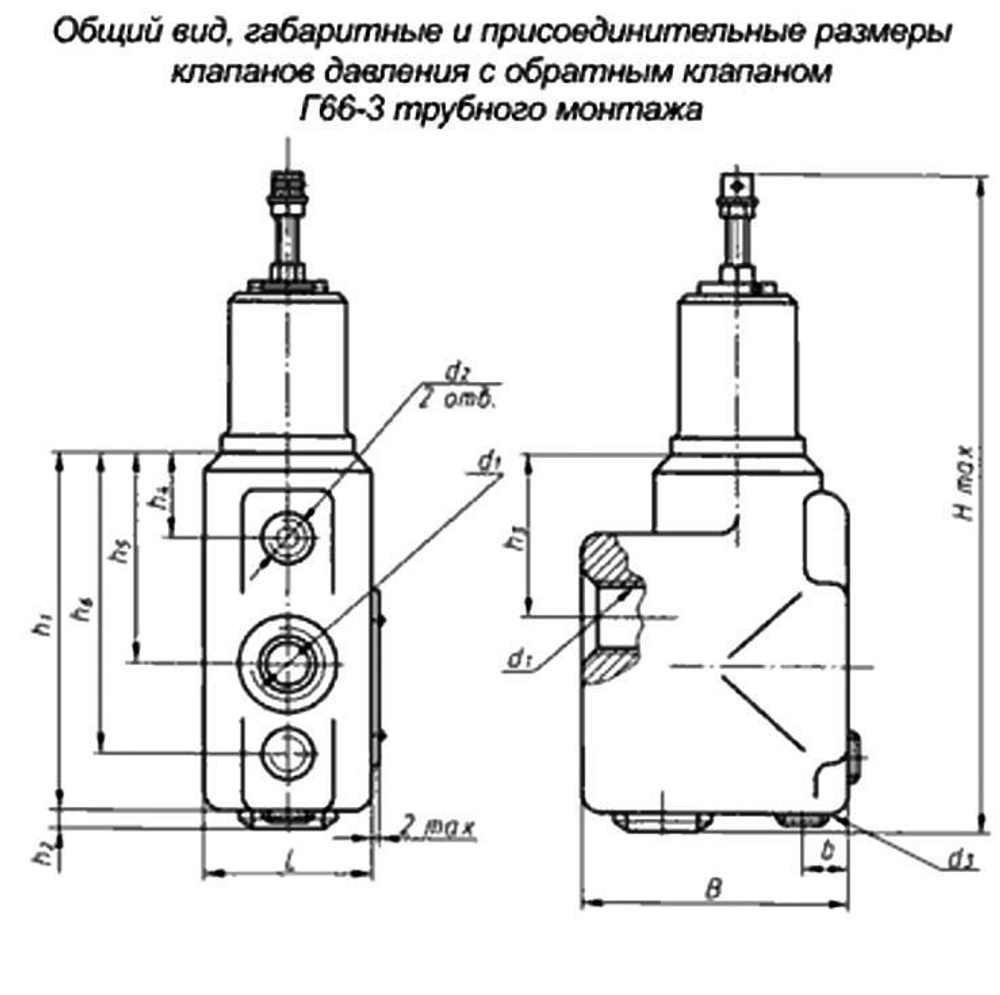

Конструкция и особенности
Клапан выполнен в прочном металлическом корпусе с резьбовыми отверстиями для подключения к трубопроводной системе. Внутри находится золотниковый механизм с регулируемой пружиной, которая определяет давление срабатывания. Настройка давления производится регулировочным винтом. Встроенный обратный клапан обеспечивает свободный проток жидкости в обратном направлении, что упрощает схему и заменяет дополнительное оборудование.
Области применения
-
Гидросистемы промышленного оборудования
-
Прессовое, формовочное, литьевое оборудование
-
Станки и автоматические производственные участки
-
Технологические установки, где требуется управление потоком жидкости с точным контролем давления
Примечание:
Индекс «М» обозначает модернизированную версию клапана, обладающую повышенной надёжностью, улучшенными техническими характеристиками и увеличенным эксплуатационным ресурсом.
