АГ66-34М — гидроклапан давления трубного (резьбового) монтажа со встроенным обратным клапаном. Применяется для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, включая станки, прессы, литейные машины и автоматизированные комплексы. Устройство также обеспечивает свободный обратный поток жидкости, что позволяет упростить гидросхему и избежать установки дополнительных обратных клапанов.
Основные функции:
-
Поддержание установленного давления в гидросистеме
-
Защита оборудования от превышения допустимого давления
-
Обеспечение обратного потока жидкости через встроенный обратный клапан
-
Последовательное включение исполнительных механизмов
-
Возможность применения в качестве перепускного, предохранительного или клапана разности давлений

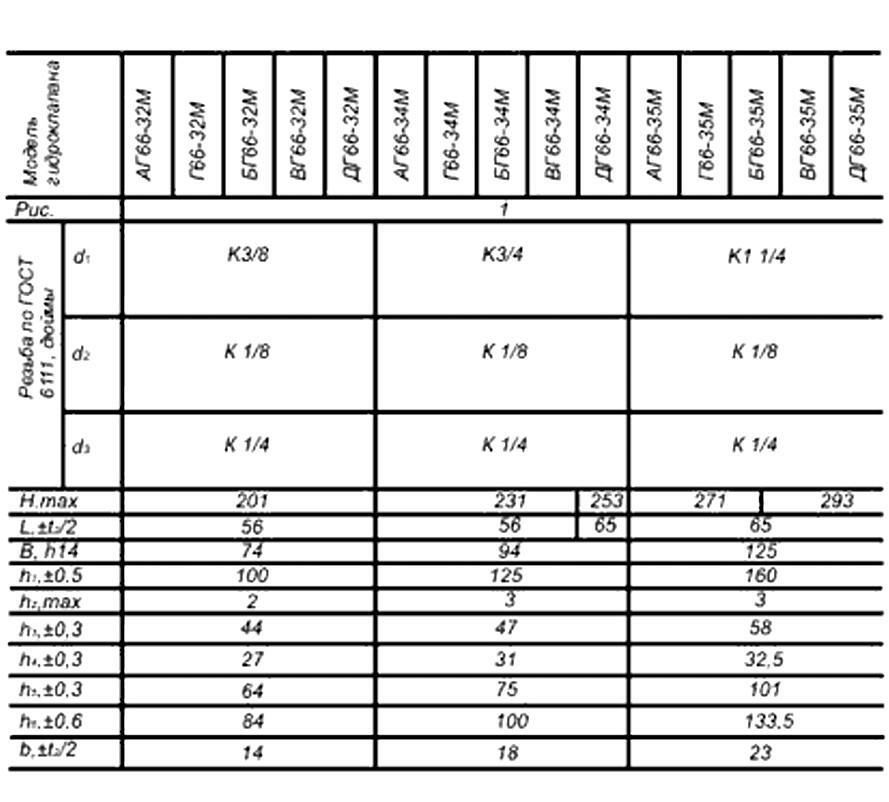

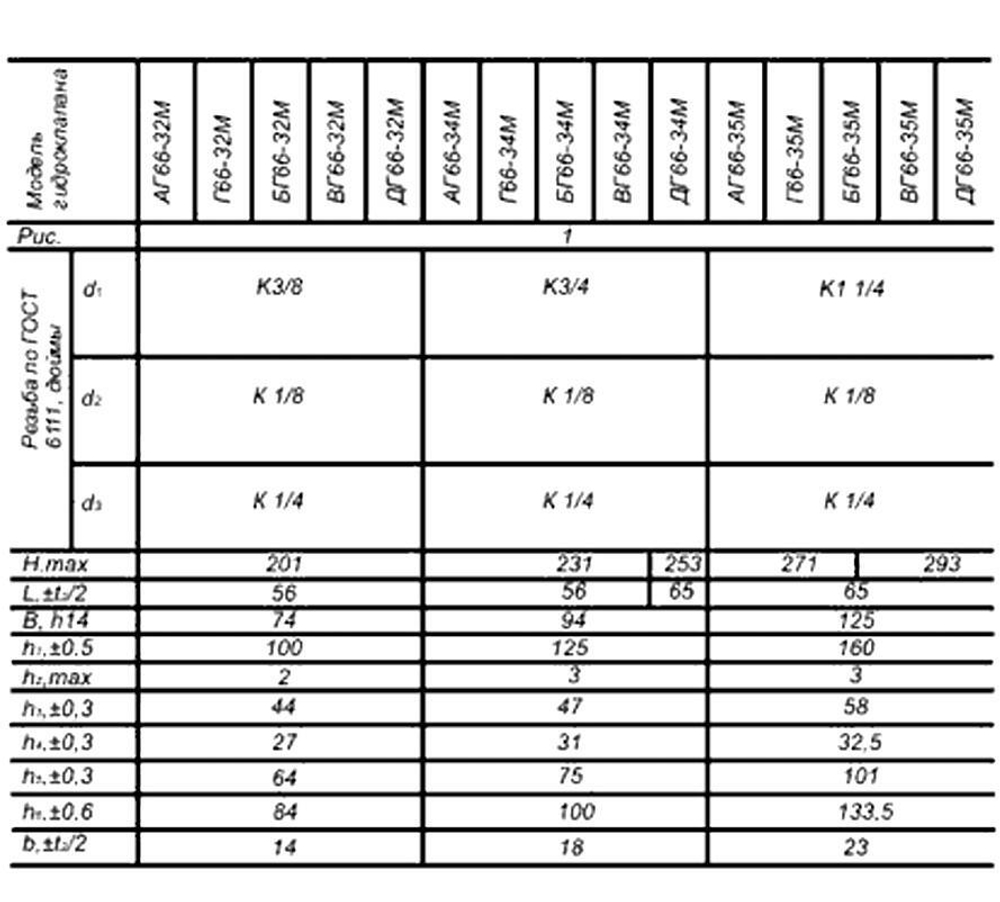

Технические характеристики:
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: 160 л/мин
-
Минимальный расход: 3 л/мин
-
Диапазон регулировки давления: 0,3–1,2 МПа
-
Номинальное давление настройки: 1,0 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-
Тип подключения: трубное, резьба К 3/4"
-
Масса: около 5,4 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

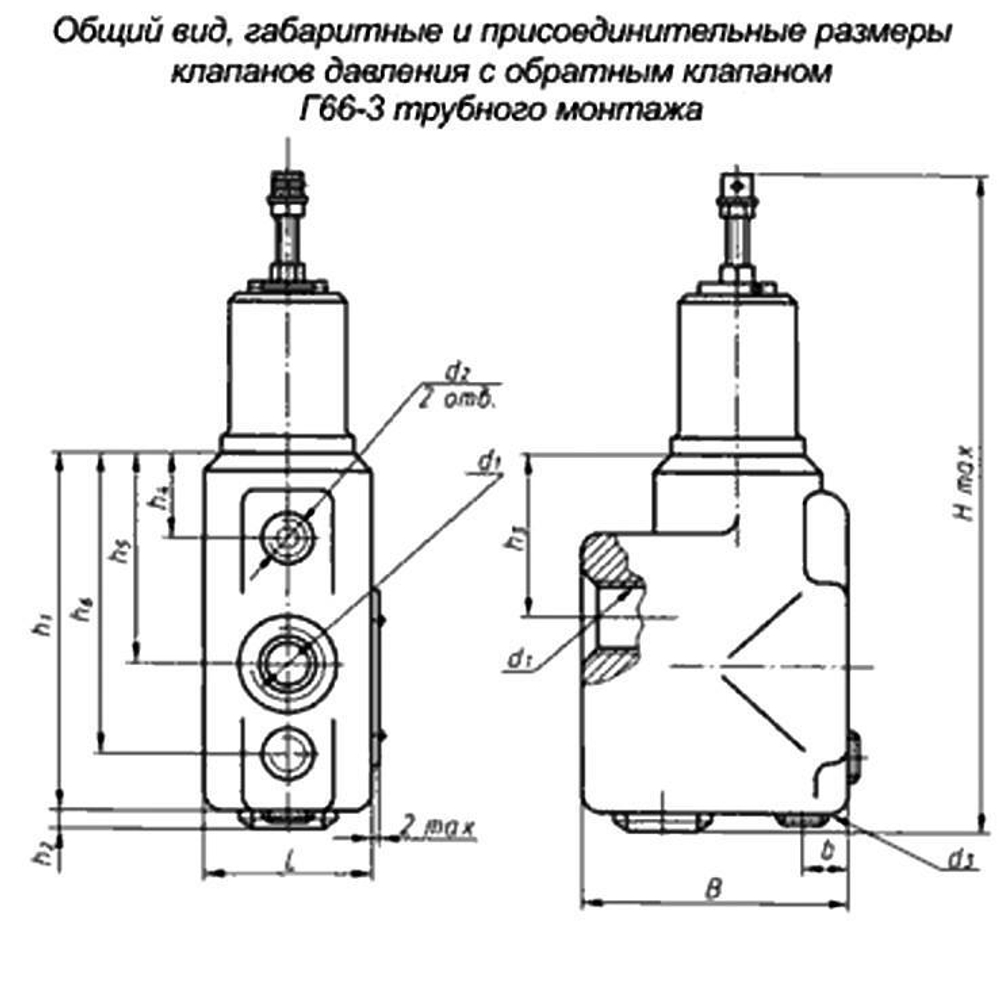

Конструктивные особенности:
Клапан выполнен в цельнометаллическом корпусе с резьбовыми отверстиями для подключения. В конструкции предусмотрен золотниковый механизм с усилием пружины, регулируемым с помощью винта. Встроенный обратный клапан позволяет жидкости свободно перемещаться в обратном направлении без дополнительной арматуры. Клапан компактен, надёжен и удобен в обслуживании.
Области применения:
АГ66-34М применяется в различных гидравлических системах:
-
Станки и прессовое оборудование
-
Технологические и литейные машины
-
Автоматизированные производственные линии
-
Специализированные промышленные установки, где требуется точное регулирование давления и свободный обратный слив жидкости
Примечание:
Обозначение «М» говорит о том, что клапан выполнен в модернизированном исполнении с повышенной надёжностью и улучшенными рабочими характеристиками.
