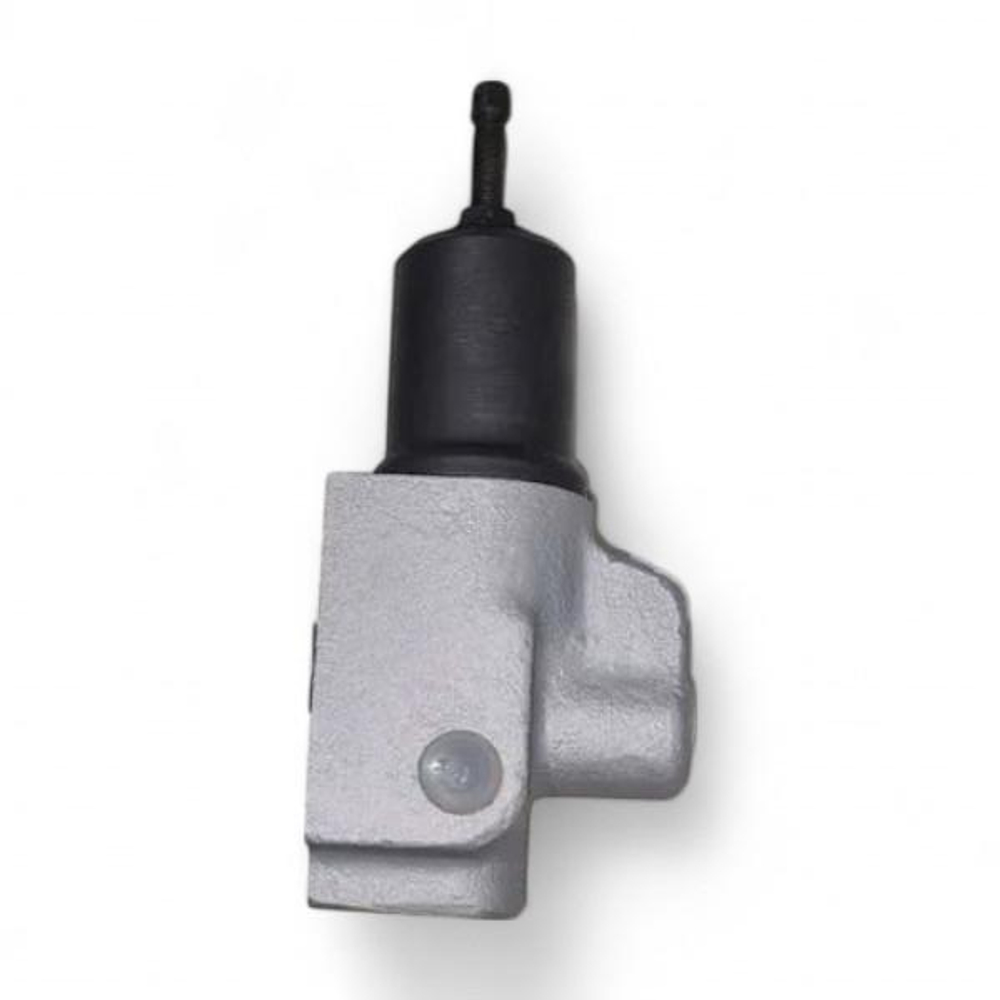

АГ54-35М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Применяется для защиты системы от перегрузок, стабилизации давления, управления последовательностью и слива избыточной жидкости.
Основные функции:
-
Поддержание установленного давления в гидросистеме
-
Защита оборудования от превышения допустимого давления
-
Последовательное включение исполнительных механизмов
-
Постоянный слив рабочей жидкости при стабилизации давления
Технические характеристики:
Условный проход: 32 мм
Номинальный расход: 200 л/мин
Максимальный расход: до 300 л/мин
Минимальный расход: 9 л/мин
Номинальное давление настройки: 10 МПа
Диапазон регулировки давления: от 1,2 до 11,2 МПа (в зависимости от исполнения)
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 – 0,3 МПа
Внутренние утечки: до 150 см³/мин
Тип монтажа: трубный (резьбовой), резьба К 1 1/4"
Масса: около 6,9 кг
Рабочая жидкость: минеральные масла с вязкостью 20–200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:
Клапан состоит из металлического корпуса с резьбовыми каналами для подачи, отвода и слива рабочей жидкости. Внутри установлен золотниковый механизм с регулируемой пружиной. Настройка давления осуществляется винтом, с помощью которого меняется степень сжатия пружины. Конструкция клапана рассчитана на надёжную работу в условиях интенсивной промышленной эксплуатации и обеспечивает стабильную регулировку давления.
Области применения:
АГ54-35М используется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и другого промышленного оборудования. Обеспечивает точную защиту системы от скачков давления, стабилизирует работу исполнительных органов, подходит для задач управления давлением и последовательностью включения оборудования.
Буква "М" в обозначении указывает на модернизированную версию изделия, обладающую повышенной надёжностью и улучшенными характеристиками по сравнению с базовой моделью.
