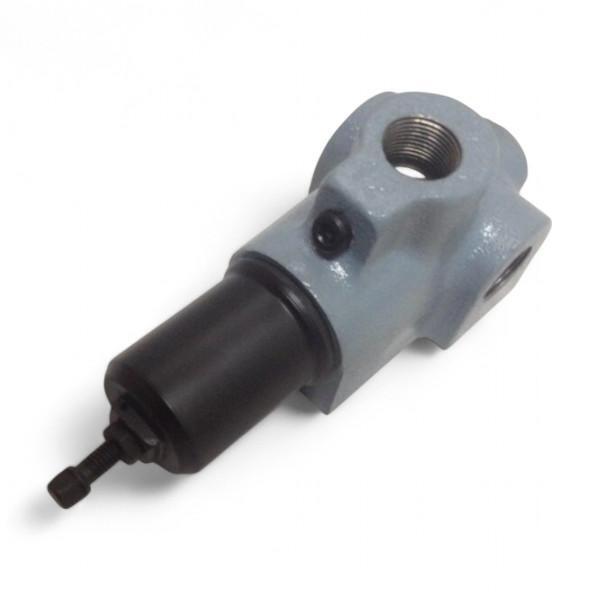

АГ54-34М — это гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования.
Основные функции:
-
Поддержание и регулирование установленного давления в системе
-
Защита гидросистемы от перегрузок и превышения допустимого давления (предохранительный режим)
-
Обеспечение заданной последовательности работы исполнительных механизмов
-
Постоянный слив рабочей жидкости при необходимости стабилизации давления
Технические характеристики:
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: 160 л/мин
-
Минимальный расход: 3 л/мин
-
Номинальное давление настройки: 1,0 МПа
-
Диапазон регулировки давления: 0,3–1,2 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: не более 35 см³/мин
-
Перепад давления: 0,65 МПа
-
Масса: около 3,1 кг
-
Тип подключения: трубный (резьбовой), резьба К3/4"
-
Материал корпуса: металл
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +10 до +50 °C
-
Климатическое исполнение: УХЛ4
Конструктивные особенности:
-
Металлический корпус с резьбовыми каналами для подключения к трубопроводам
-
Встроенный золотниковый механизм с регулирующей пружиной и винтовой настройкой давления
-
Надёжность, компактность и простота технического обслуживания
Области применения:
АГ54-34М широко используется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и другого промышленного оборудования. Клапан обеспечивает стабилизацию давления, эффективную защиту от перенапряжений и правильную работу исполнительных механизмов.
Примечание:
Клапан работает на чистых минеральных маслах, рабочее положение — любое. Для стабильной работы требуется регулярный контроль чистоты и вязкости жидкости. Буква «М» в названии указывает на модернизированную версию с повышенными эксплуатационными характеристиками.
