АГ54-32М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания установленного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Применяется в качестве клапана разности давлений, клапана последовательности, предохранительного или переливного клапана.
Основные функции:
-
Поддержание заданного давления в системе
-
Защита от превышения допустимого уровня давления
-
Управление последовательностью включения рабочих механизмов
-
Постоянное поддержание давления за счёт слива рабочей жидкости
Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: от 1 л/мин
Номинальное давление настройки: 2,5 МПа
Диапазон регулировки давления: 0,4–2,8 МПа (в зависимости от исполнения возможны варианты до 1,2; 7,0 или 11,2 МПа)
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 50–90 см³/мин
Масса: от 2,3 до 2,6 кг
Тип монтажа: трубный (резьба К 3/8", К 1/8" — уточняется по исполнению)
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

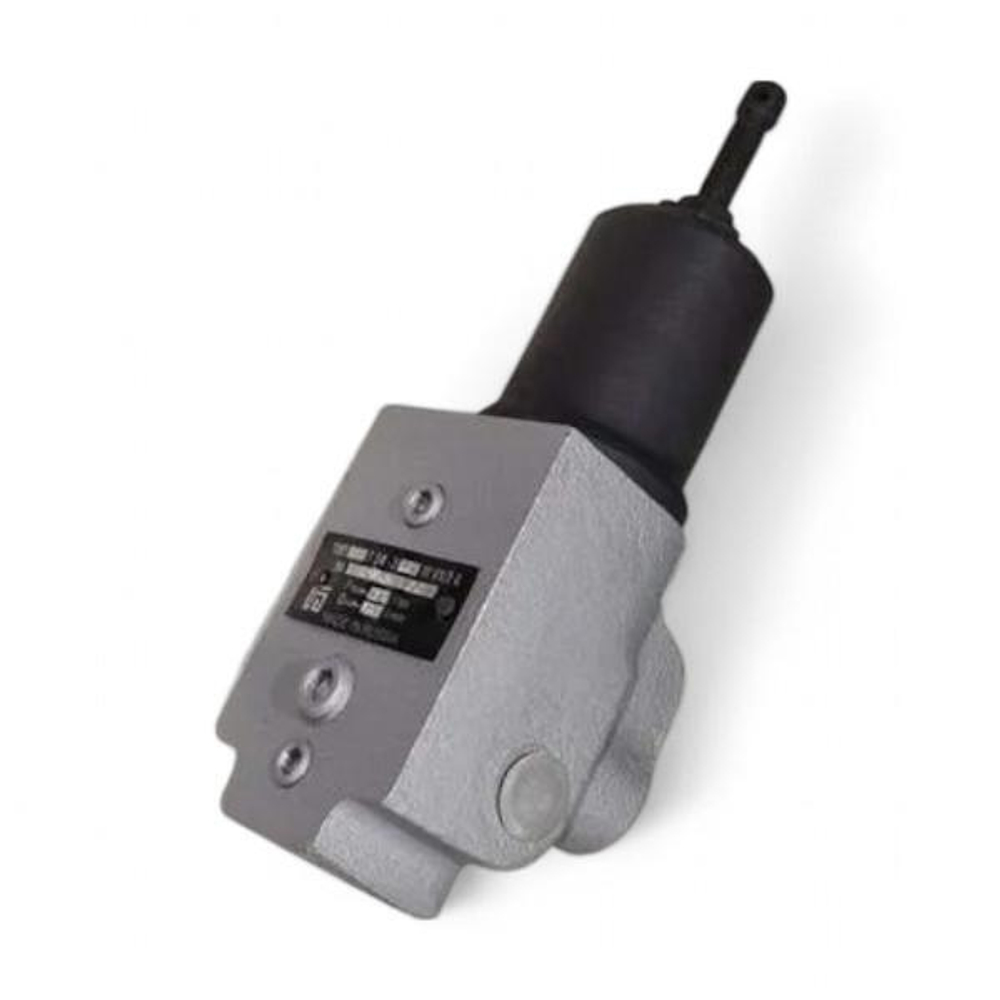

Клапан имеет металлический корпус с резьбовыми отверстиями для подключения к системе. Внутри установлен золотниковый механизм с регулируемой пружиной. Давление настраивается регулировочным винтом, расположенным на торце корпуса. Компактные габариты и простота монтажа делают этот клапан удобным для установки в ограниченном пространстве.
Области применения:
АГ54-32М применяется в гидросистемах металлообрабатывающего и деревообрабатывающего оборудования, в прессах, автоматических машинах, промышленных станках и другом оборудовании, где требуется стабильное регулирование давления и надёжная защита от его превышения.
Буква "М" в обозначении указывает на модернизированную версию, обладающую улучшенными прочностными и эксплуатационными характеристиками.
