1Рн203ФВ574

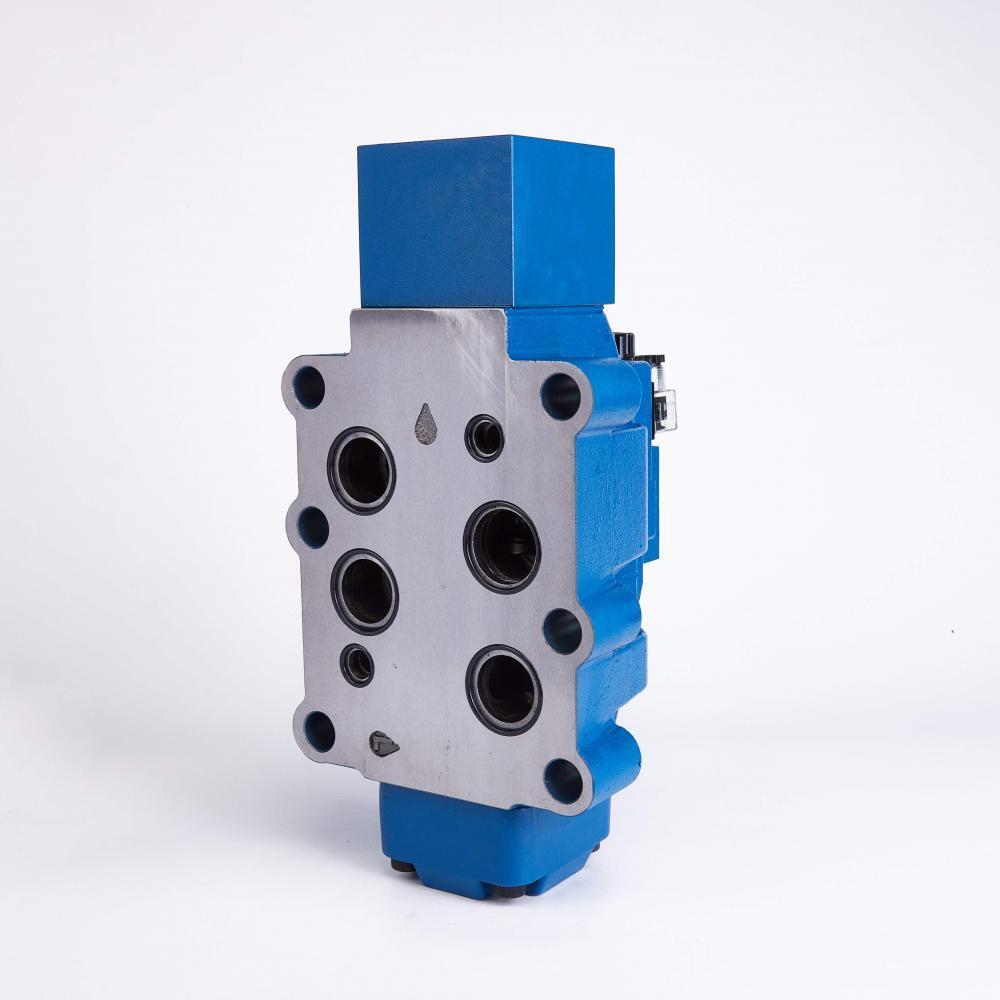

Гидрораспределитель 1РН203 ФВ574​ — это золотниковый гидрораспределитель с условным проходом 20 мм, предназначенный для переключения направления потока рабочей жидкости в гидросистемах.

Основные характеристики:

• Условный проход: 20 мм

• Максимальное рабочее давление: до 32 МПа

• Тип управления: ручное, посредством рычага

• Фиксация золотника: присутствует (золотник фиксируется в выбранном положении)

• Схема распределения потока: 574

• Рабочая жидкость: минеральные масла с кинематической вязкостью от 10 до 400 мм²/с

• Температурный диапазон эксплуатации: от -40 °C до +50 °C

Особенности:

• Позволяет управлять направлением потока жидкости в гидравлической системе

• За счёт фиксации золотника сохраняется выбранное положение без необходимости удержания рычага

• Конструкция рассчитана на надёжную работу при высоких давлениях и в различных климатических условиях

• Применяется в гидросистемах промышленного и строительного оборудования

Данный гидрораспределитель подходит для систем, где требуется ручное управление и фиксация положения золотника для повышения удобства и безопасности эксплуатации.

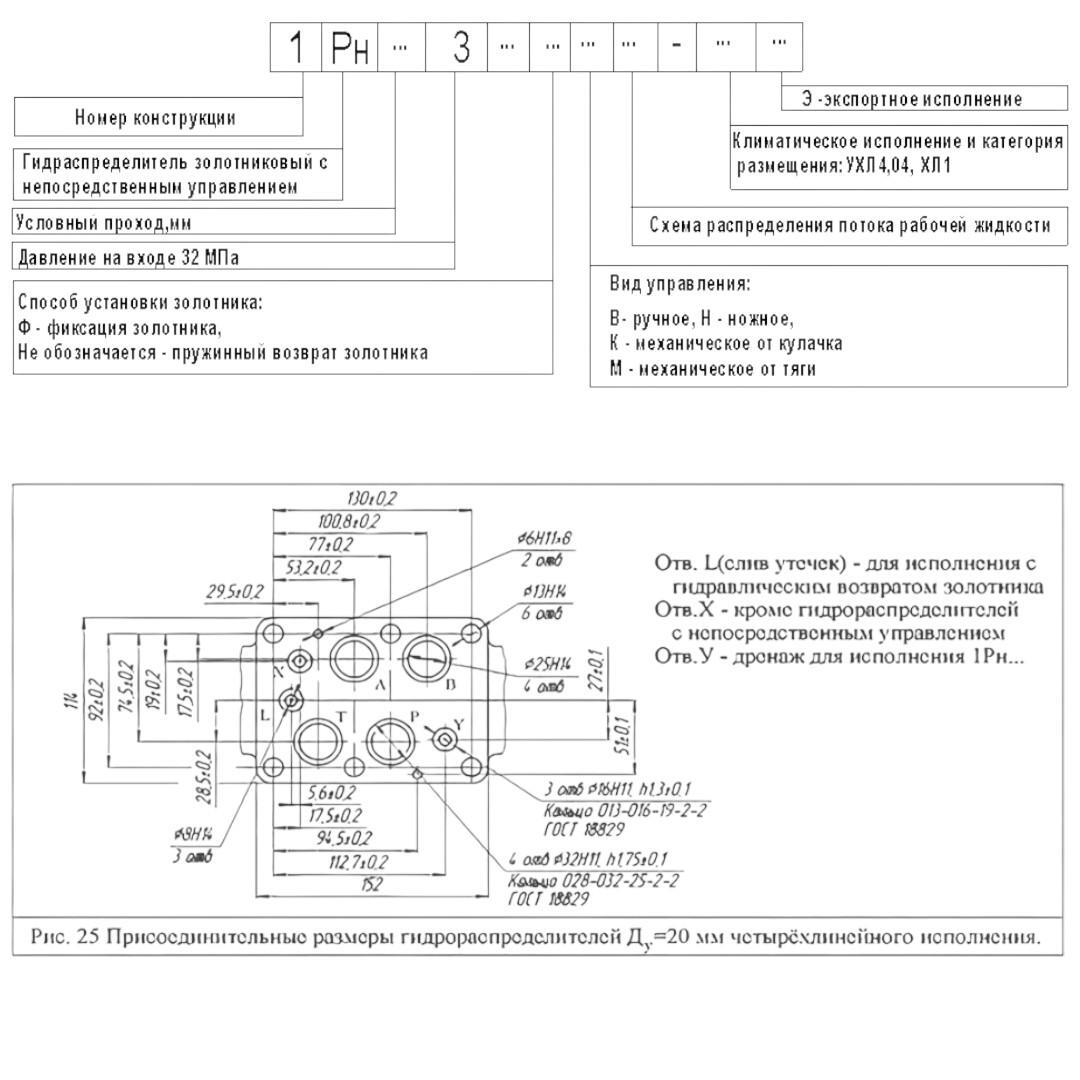

Расшифровка обозначения

• 1Рн203 – базовое семейство золотниковых гидрораспределителей Ду 20 мм.

• Ф – фиксация золотника; отсутствие буквы Ф означает пружинный возврат.

• В / Н / К / М – способ управления: ручное / ножное / кулачковое / тяговое.

• 14 / 24 / 34 / 44 / 64 / 574 – схема распределения потока рабочей жидкости.

Практическая замена

При подборе модели важно совпадение:

1. Схема распределения (определяет соединение линий P, T, A, B).

2. Способ управления (эргономика и кинематика механизма).

3. Наличие или отсутствие фиксации (удержание золотника).

Например, если ранее использовался распределитель 1Рн203В24 с пружинным возвратом, а требуется фиксация в тех же условиях, прямой заменой станет 1Рн203ФВ24.
