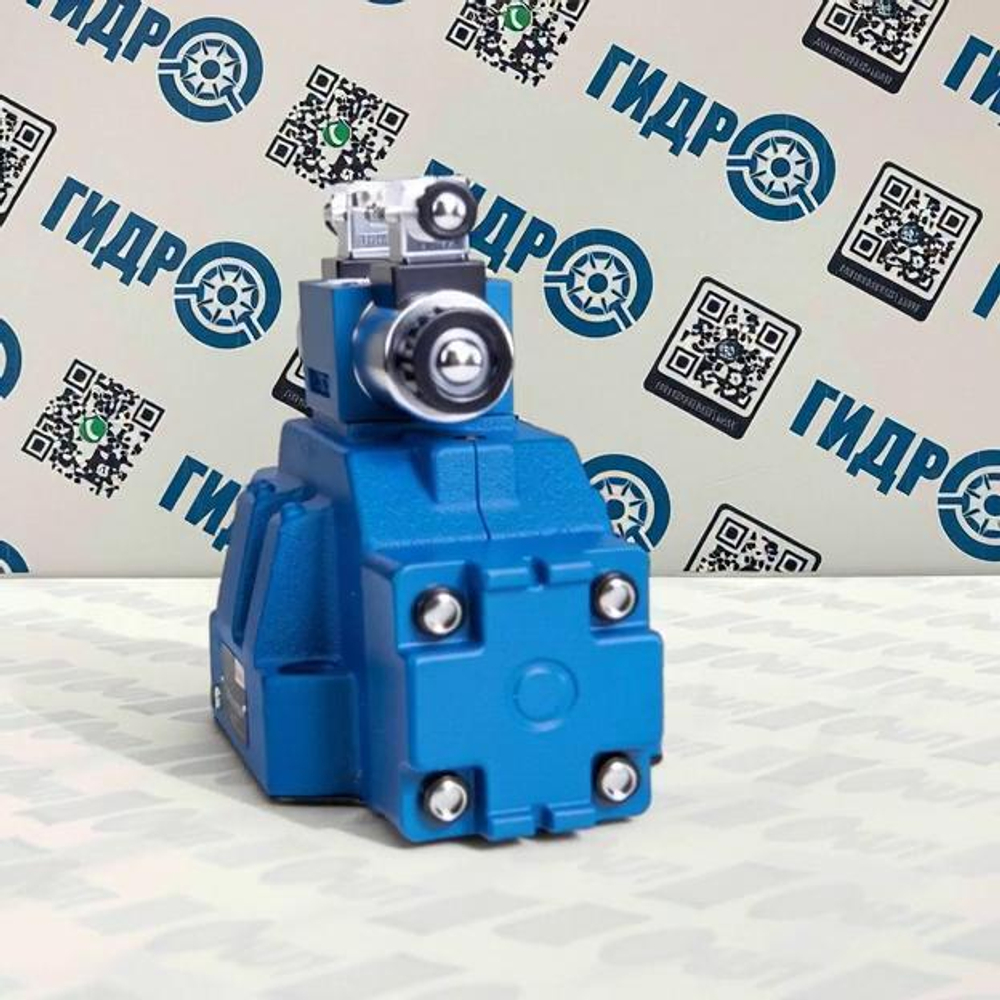

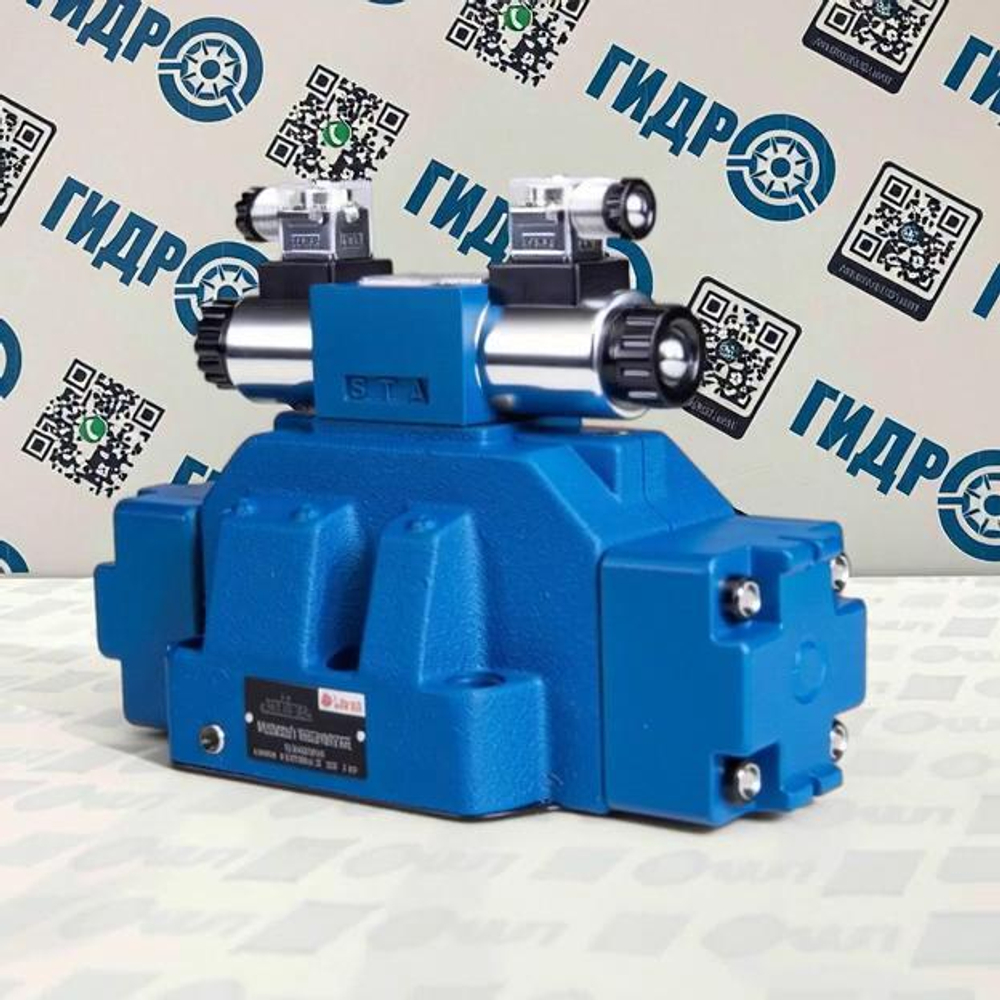

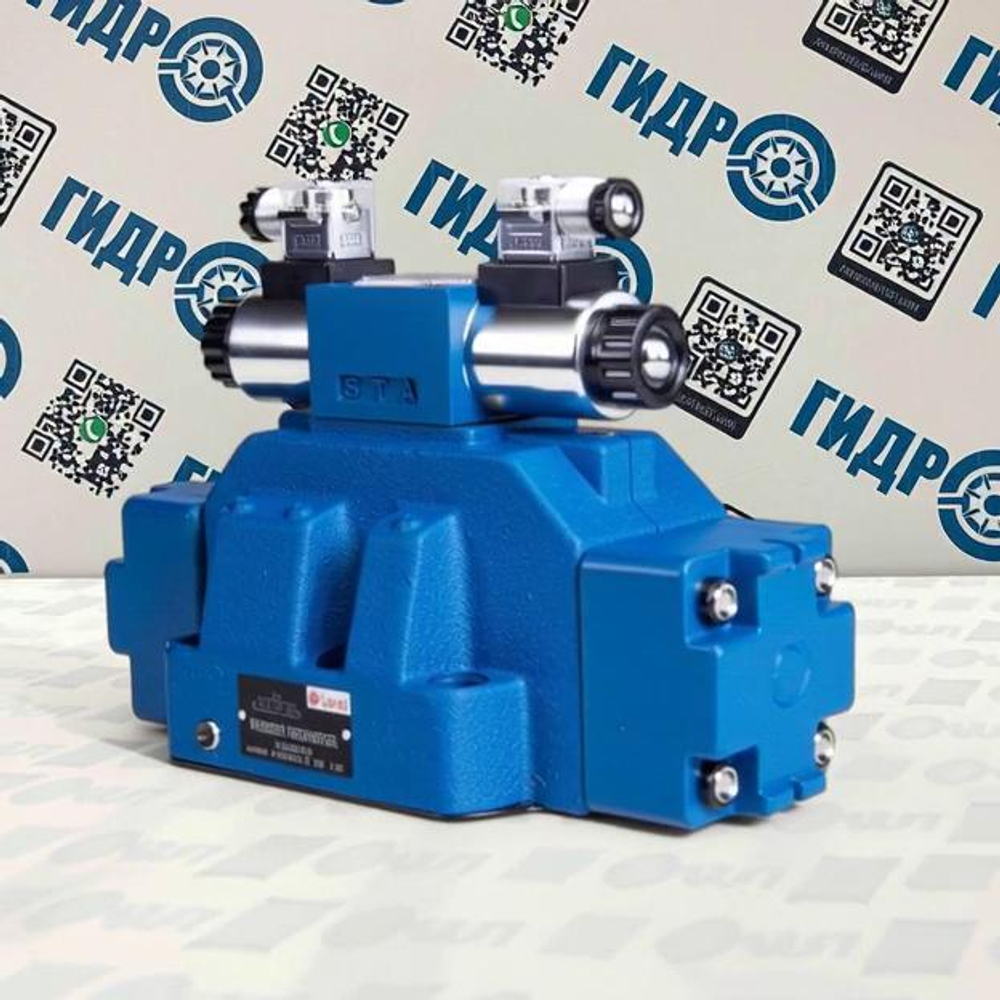

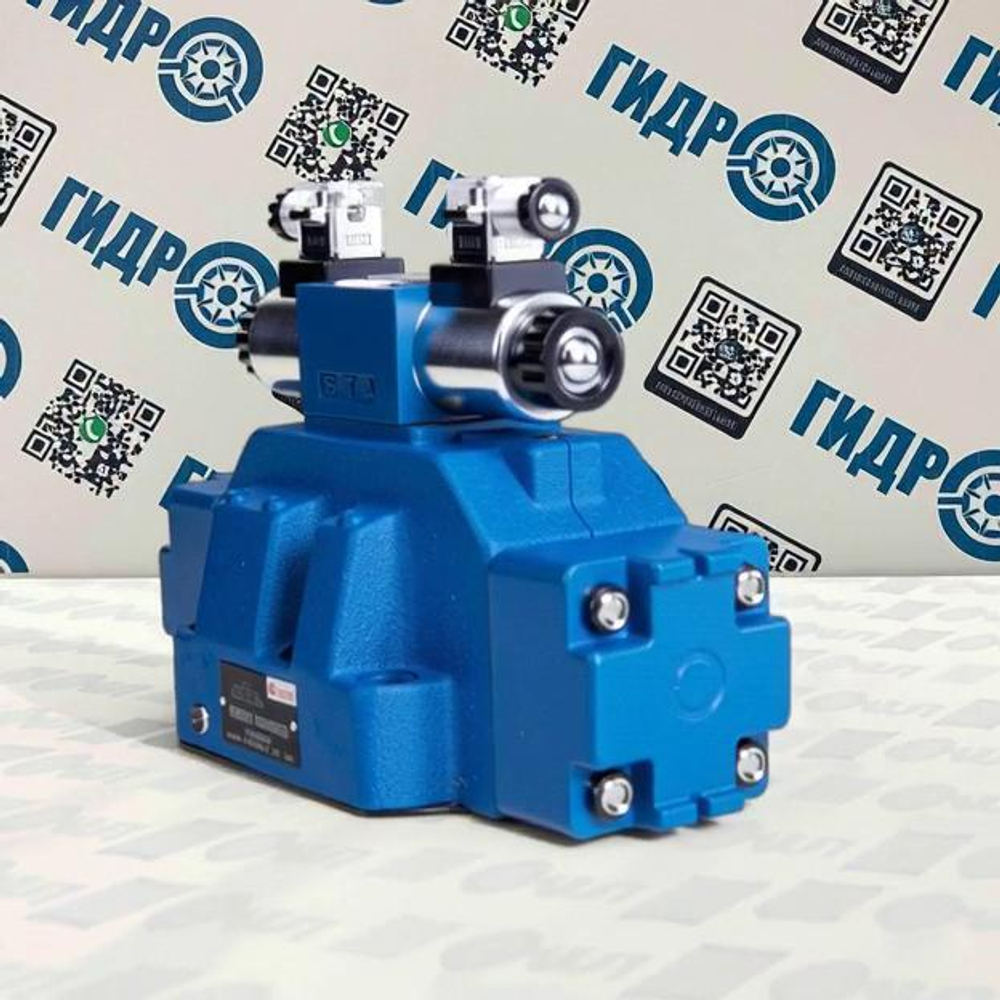

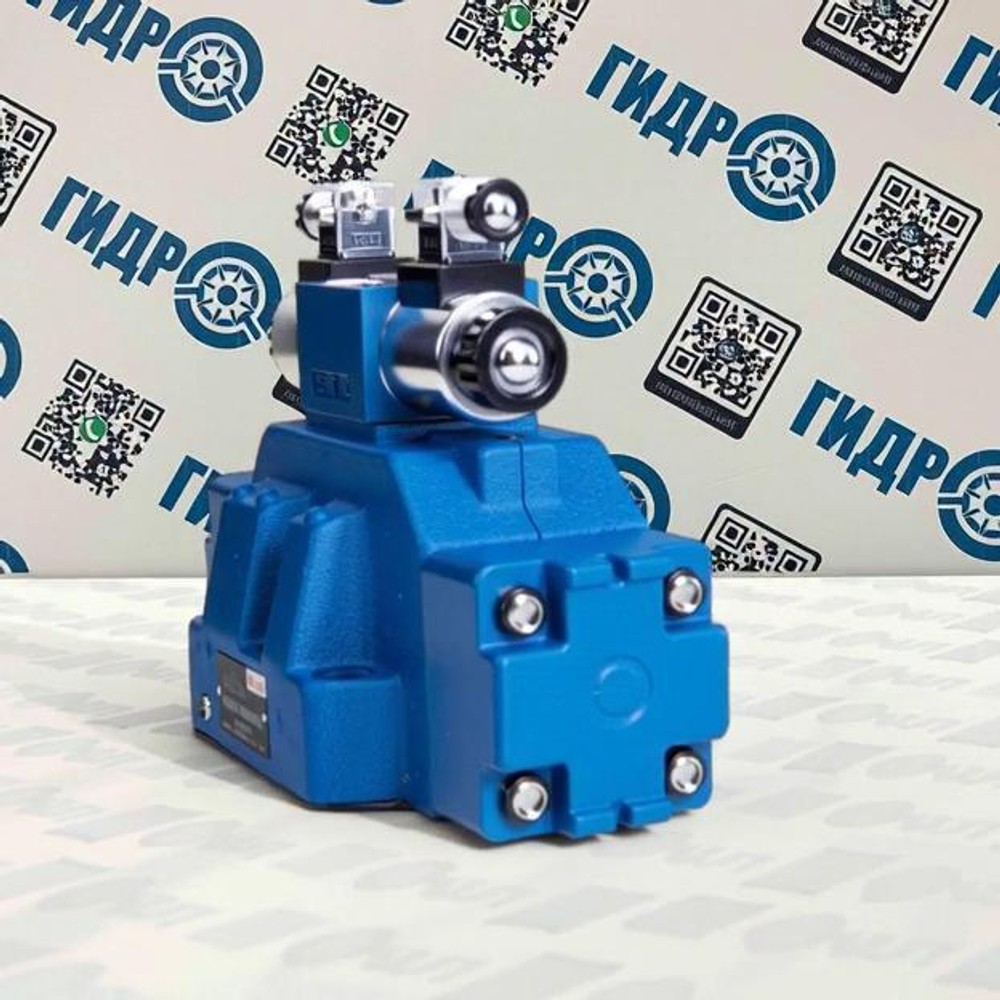

Гидрораспределитель 1Р203АЛ4.574А Г24 — это золотниковый электрогидравлический распределитель с четырьмя линиями и двумя электромагнитами, предназначенный для изменения направления, пуска и останова потока рабочей жидкости в гидросистемах промышленного, строительного, горнодобывающего и мобильного оборудования. Он рассчитан на питание от постоянного напряжения 24 В.
Основные характеристики:
-
Условный проход: 20 мм
-
Количество электромагнитов: 1
-
Расход рабочей жидкости: 200 л/мин
-
Максимальное рабочее давление: до 32 МПа
-
Давление в линиях T, Y: до 10 МПа
-
Минимальное давление управления: 1,3 МПа
-

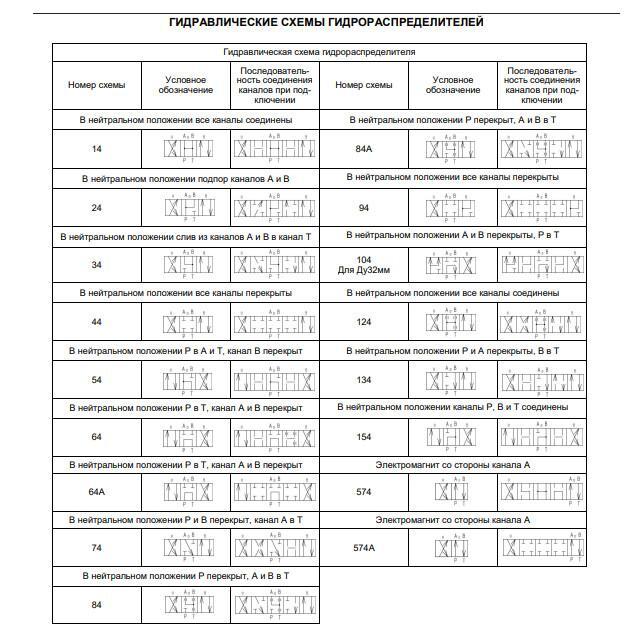

Схема возврата золотника: пружинный возврат в центральное положение
-
Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с
-
Класс чистоты рабочей жидкости: не ниже 20/18/15 по ISO 4406
-
Температурный диапазон рабочей жидкости: от -20°C до +70°C
-
Класс защиты: IP65 (повышенная пыле- и влагозащита)
-
Масса: не более 20,4 кг
-

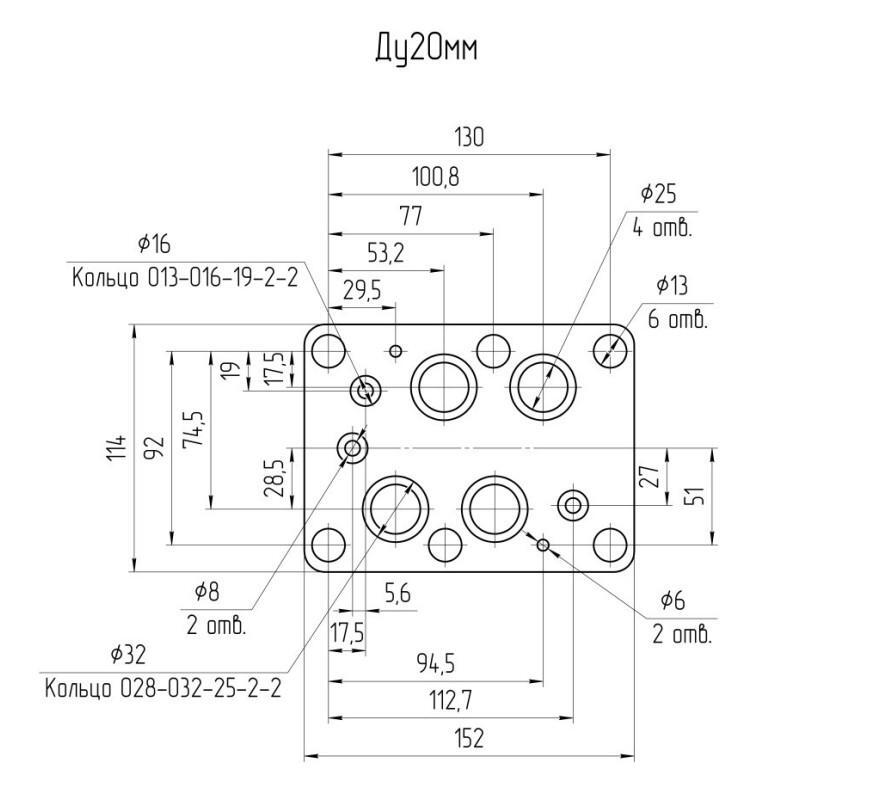

Монтаж: плита по стандарту CETOP 08 (ISO 4401, DIN 24340)
Особенности конструкции:
-

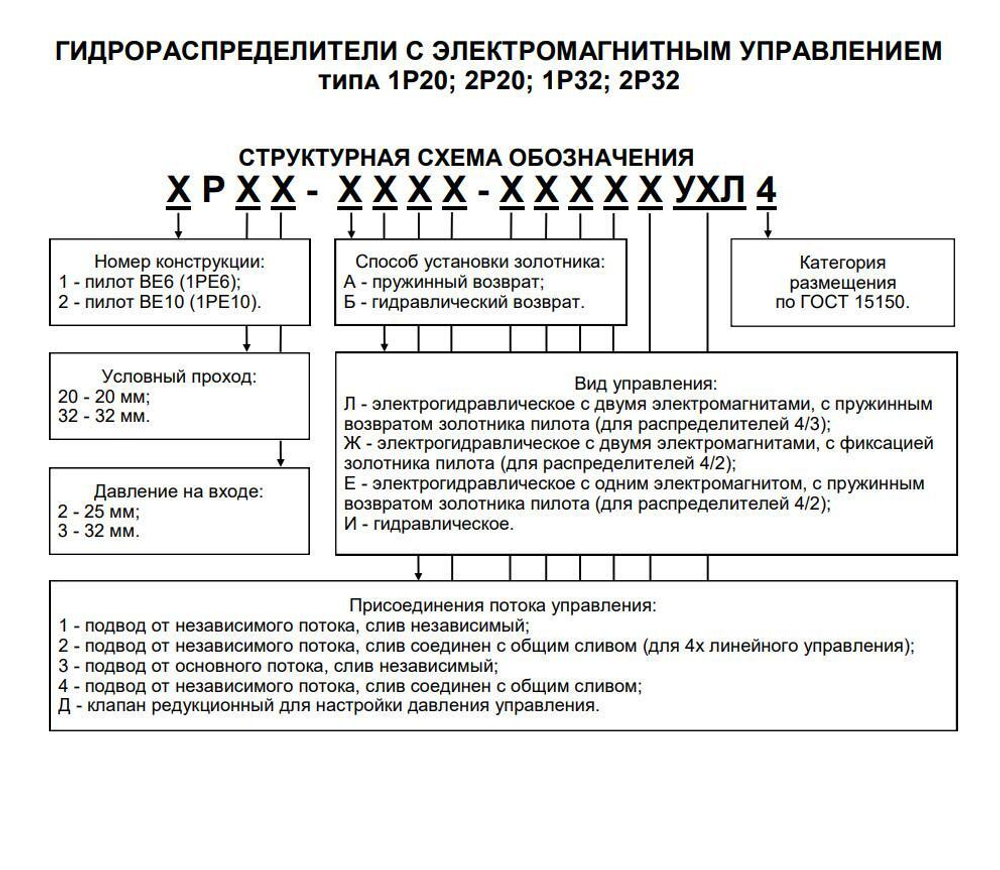

Подвод управляющего потока осуществляется от основного потока рабочей жидкости
-
Слив управляющего потока соединён с общим сливом гидросистемы
-
Электрогидравлическое пилотное управление двумя электромагнитами обеспечивает высокую точность и надежность переключения золотника
Преимущества:
-
Высокая надежность и точность переключения при интенсивных циклах работы
-
Универсальность применения для стационарных и мобильных гидросистем
-
Компактная конструкция и стандартизированные монтажные размеры упрощают интеграцию и техническое обслуживание
-
Защита IP65 обеспечивает работу в сложных условиях эксплуатации с пылью и влагой
-
Высокая ремонтопригодность и долговечность эксплуатации
Сферы применения:
-
Промышленное, строительное и горнодобывающее оборудование
-
Металлообрабатывающие и прессовые станки
-
Мобильные установки и специализированная техника
-
Автоматизированные технологические линии и лабораторные испытательные стенды
Этот гидрораспределитель является современным, надежным и высокоэффективным решением для управления потоками рабочей жидкости в профессиональных гидросистемах с электропитанием 24 В постоянного тока. Он обеспечивает высокую производительность, точность и долговечность в различных промышленных и мобильных применениях.
