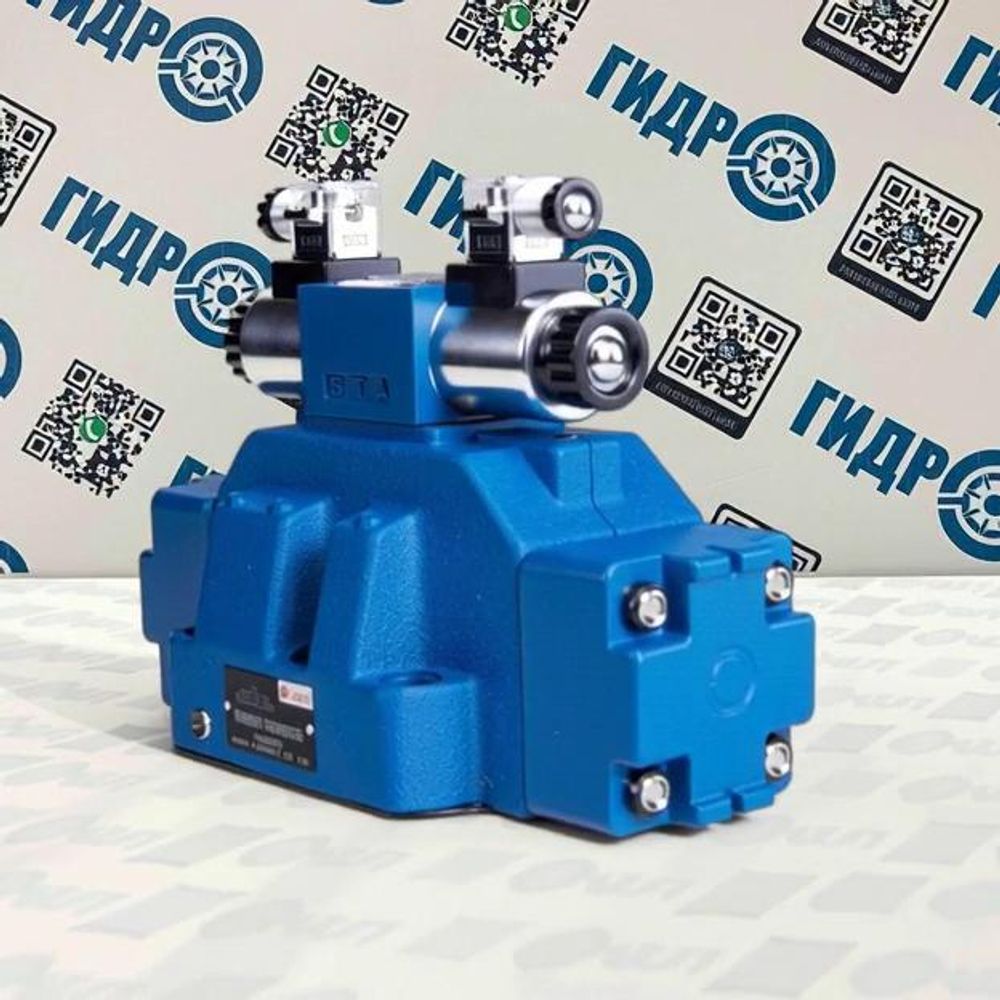

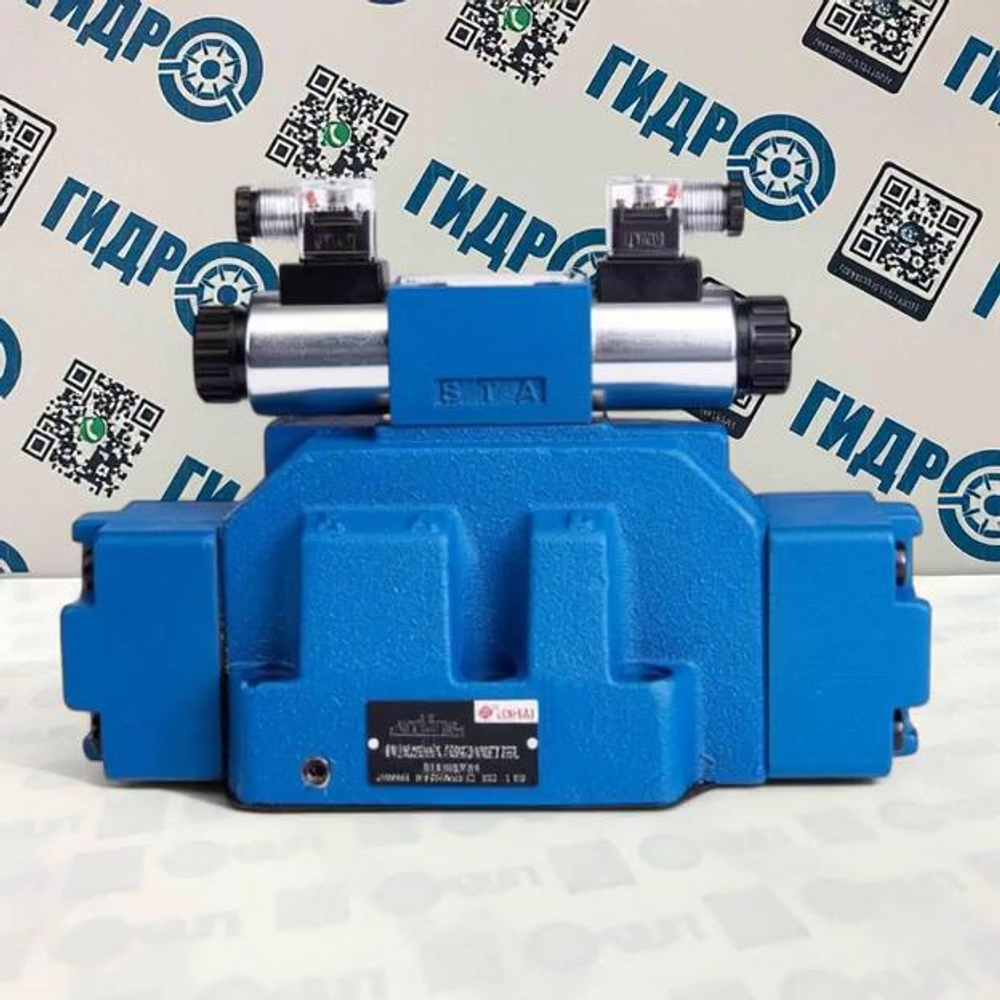

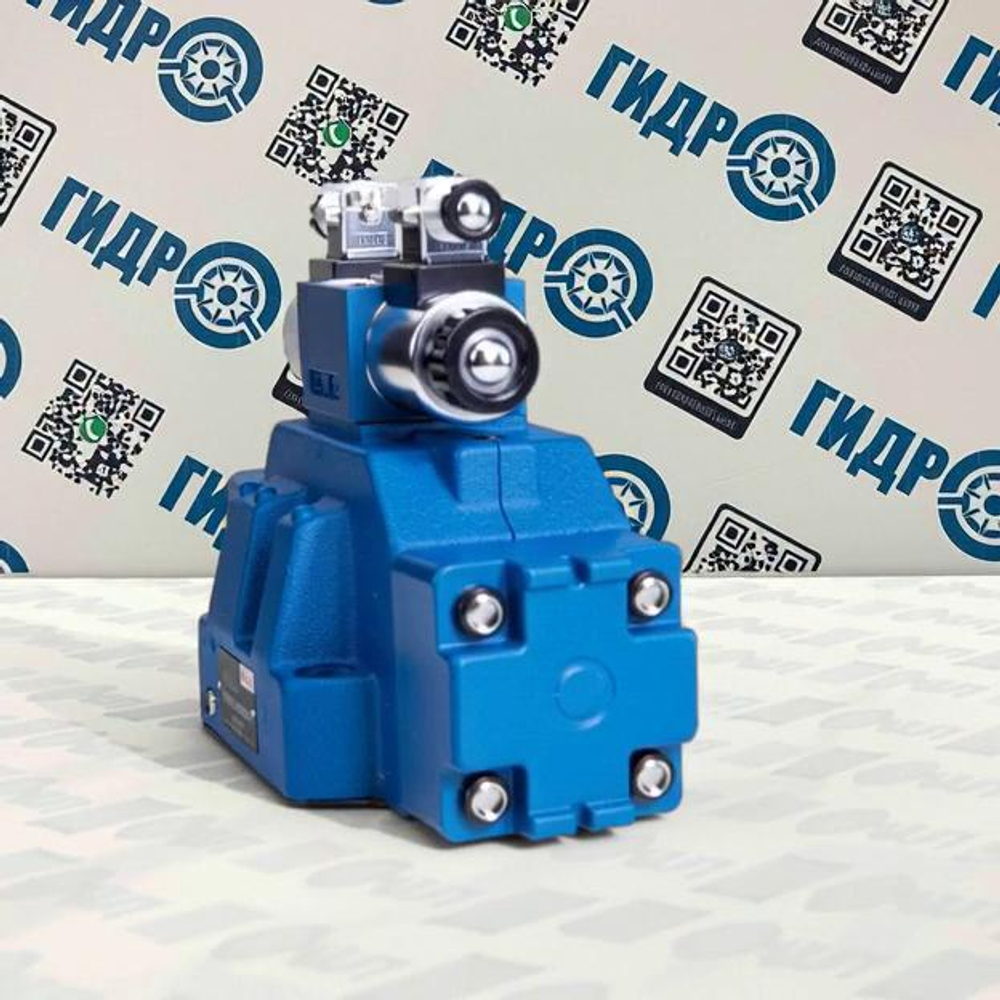

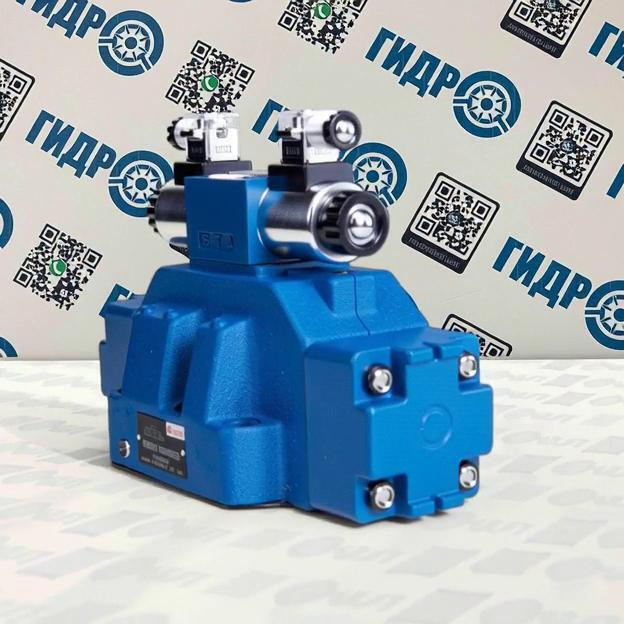

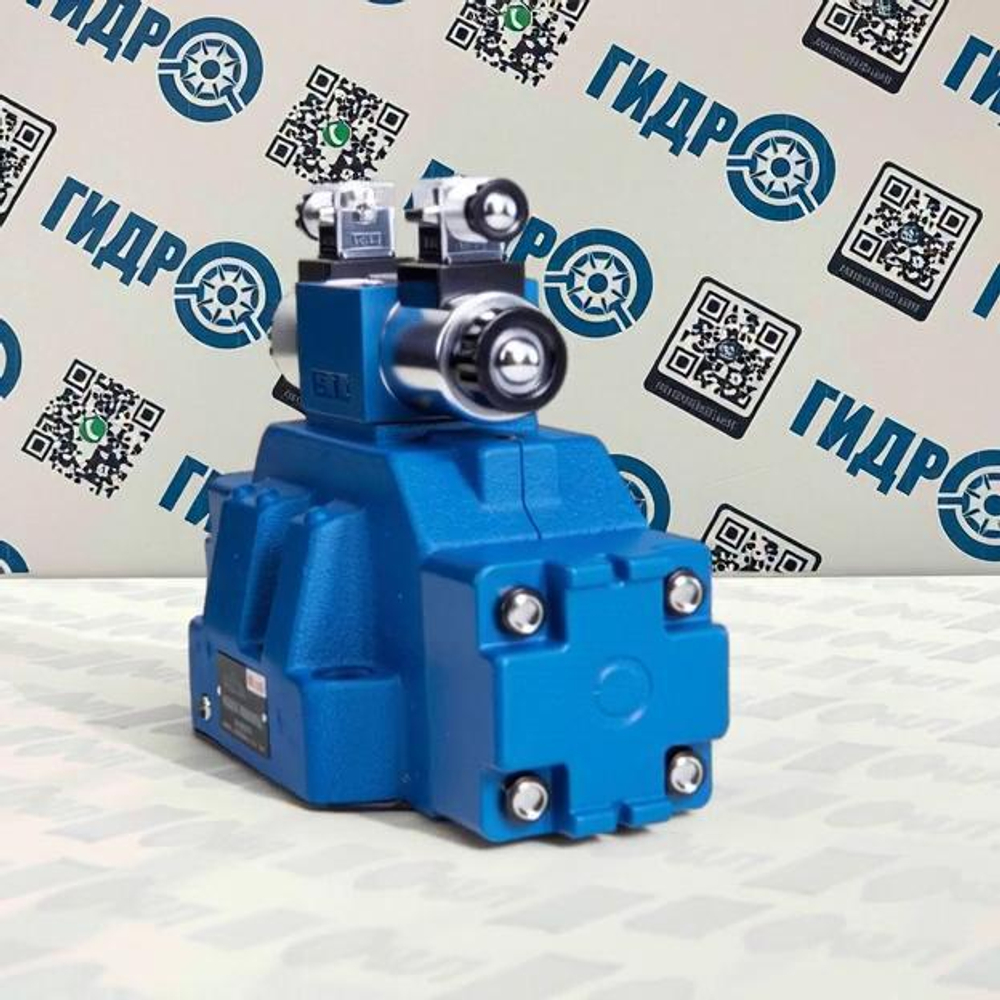

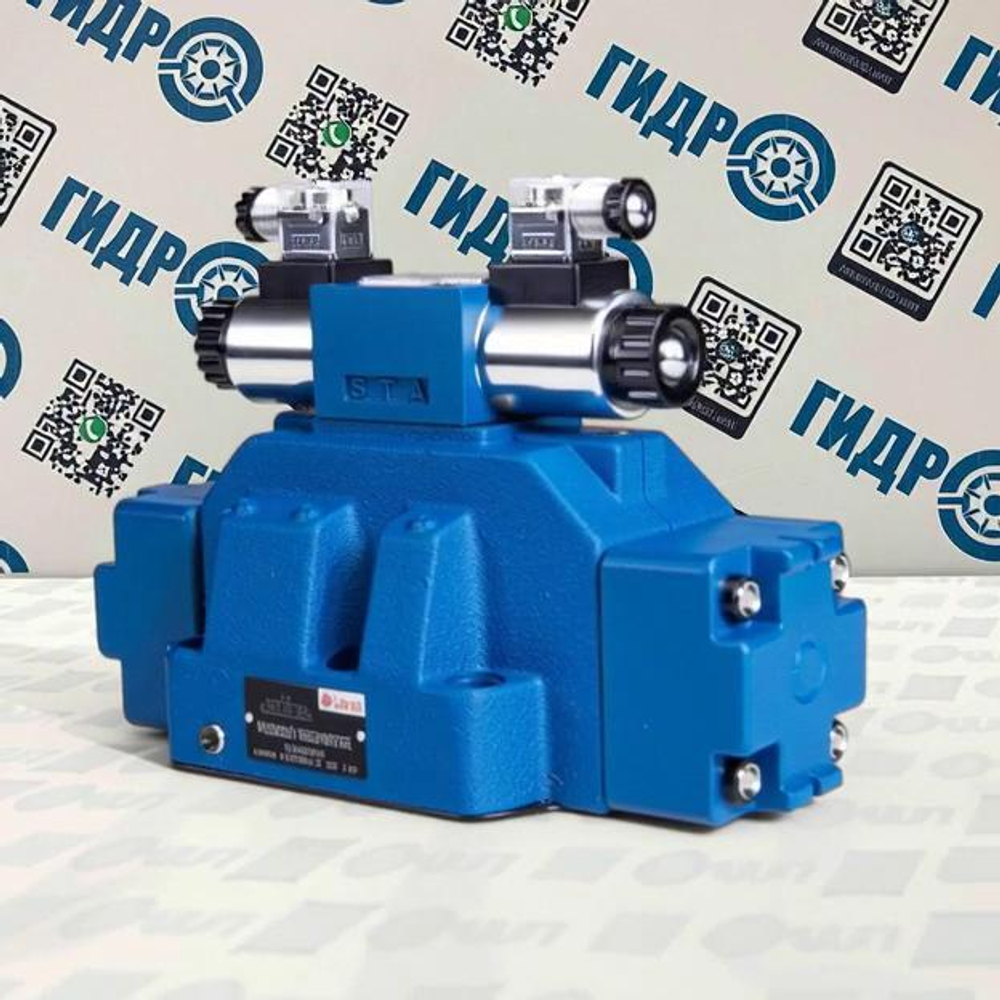

Гидрораспределитель 1Р203АЛ4.24 В220 — это четырехлинейный золотниковый электрогидравлический распределитель с двумя электромагнитами на переменное напряжение 220 В. Используется для изменения направления, пуска и блокировки потоков рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов, строительной и мобильной техники. Исполнение АЛ4 предусматривает подвод управляющего потока от основного потока рабочей жидкости и слив управления в общий слив гидросистемы.
Основные характеристики:
- Тип: золотниковый, пилотного действия (электрогидравлическое управление)

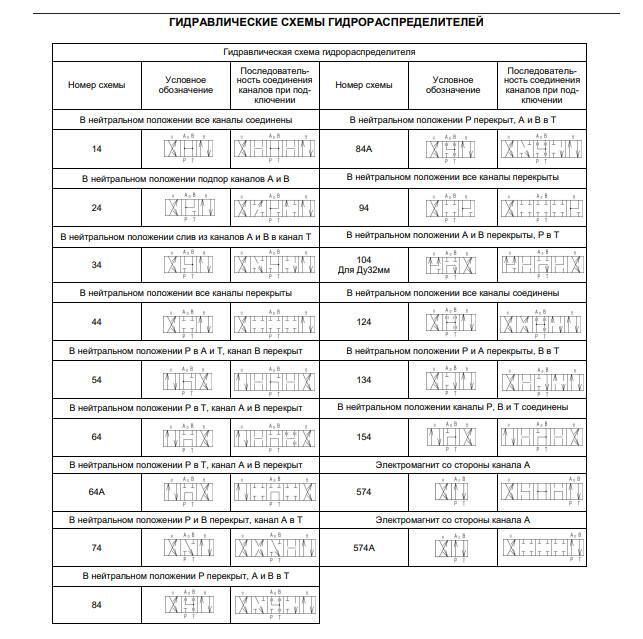

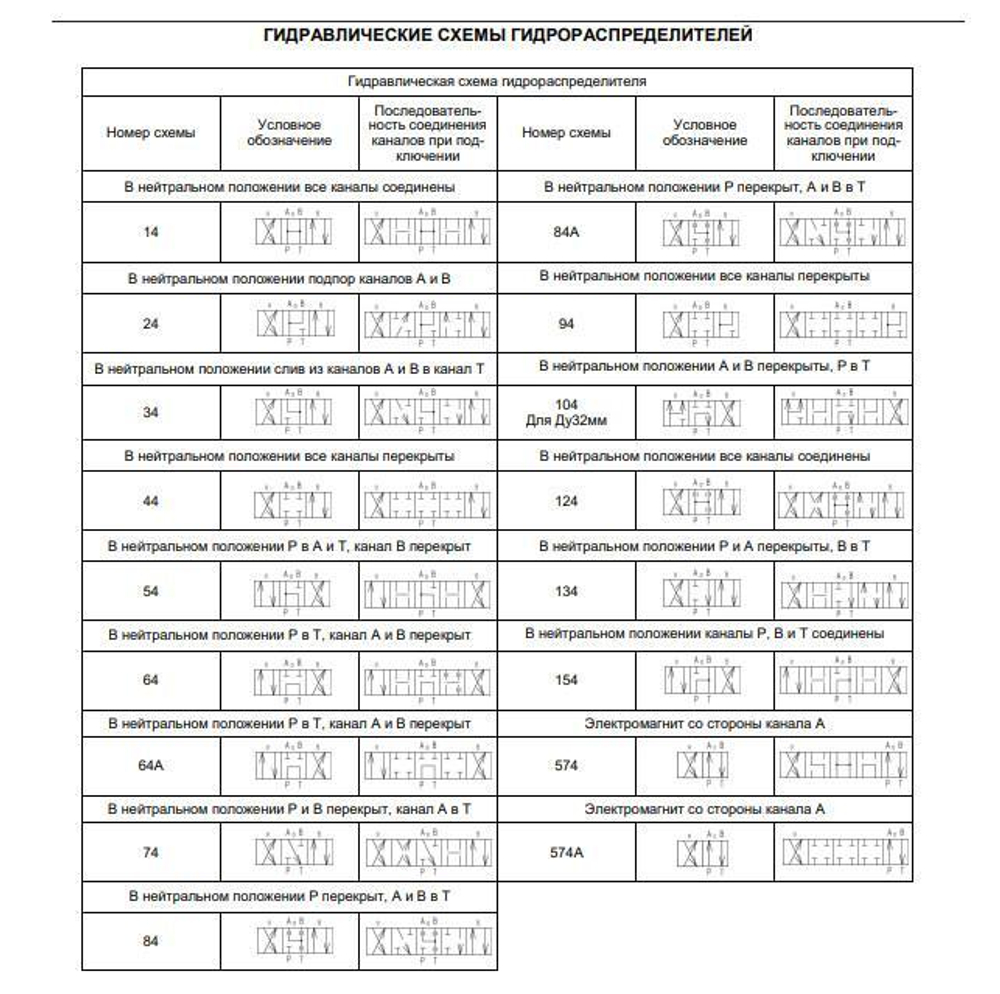

- Гидросхема: 24 (исполнение АЛ4 — подвод управляющего потока от основного потока, слив управления соединён с общим сливом)
- Условный проход: 20 мм (DN 20)
- Количество электромагнитов: 2
- Напряжение питания: 220 В переменного тока (В220)
- Максимальное рабочее давление (линии P, A, B): 32 МПа
- Давление в линиях T, Y: до 10 МПа
- Пропускная способность: до 200 л/мин
- Минимальное давление управления: 1,3 МПа
- Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с
- Температура рабочей жидкости: от -20°C до +70°C
- Класс защиты: IP65 (пыле- и влагозащита)
- Масса: до 18 кг (в зависимости от комплектации)

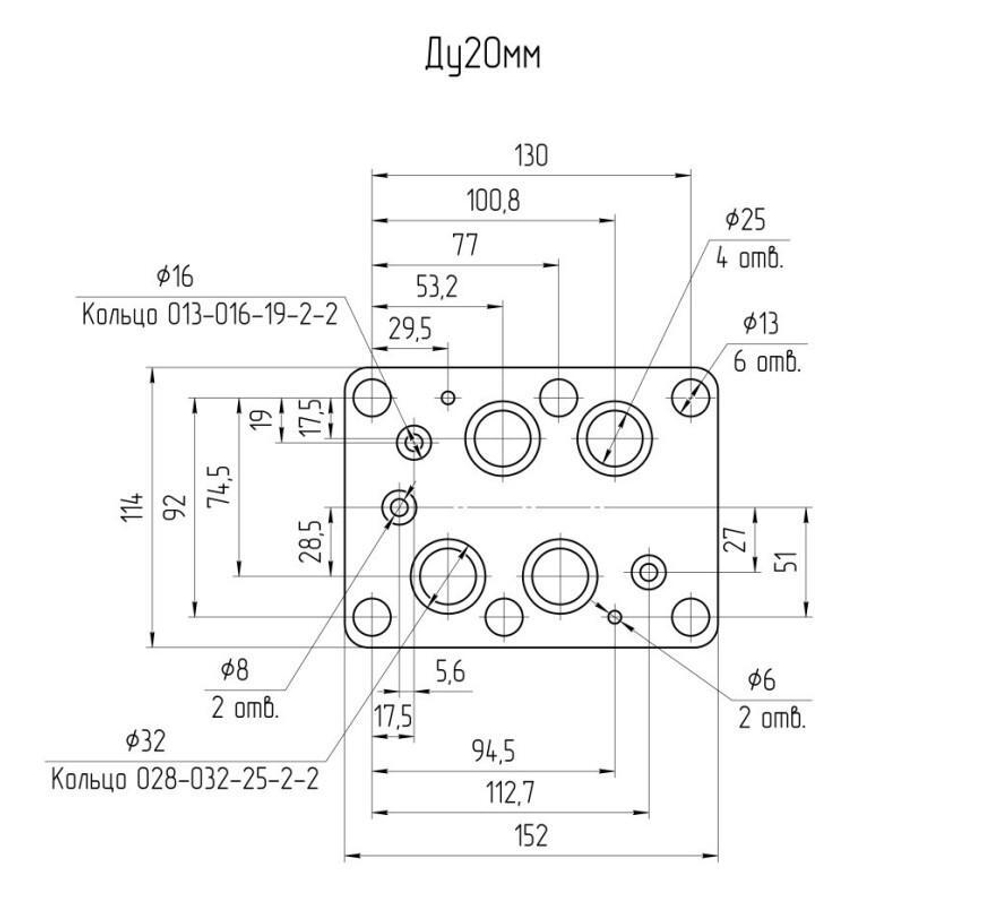

- Монтаж: плита по стандарту CETOP 08 (ISO 4401, DIN 24340)
- Схема возврата: пружинный возврат золотника в центральное положение

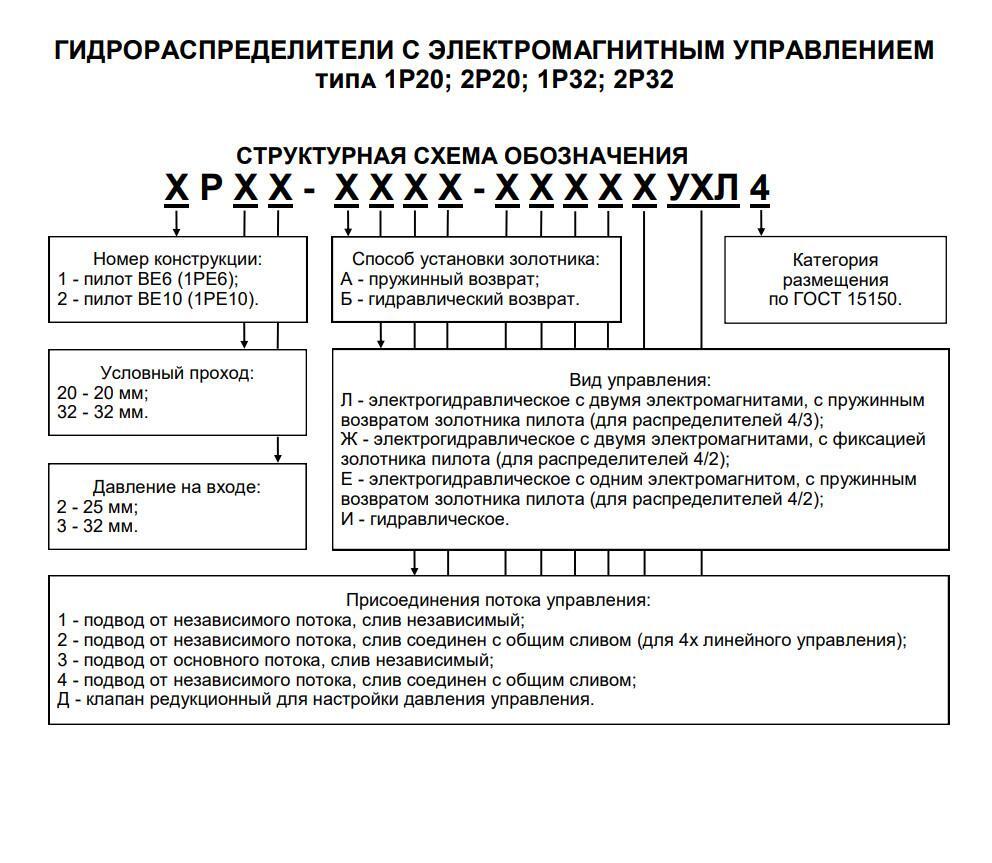

Особенности исполнения АЛ4:
- Подвод управляющего потока осуществляется от основного потока рабочей жидкости — отсутствует необходимость в отдельном пилотном насосе.
- Слив управляющего потока соединён с общим сливом гидросистемы, что упрощает монтаж и минимизирует число трубопроводов.
Преимущества:
- Высокая надежность и точность срабатывания золотника
- Компактная конструкция, стандартизированные присоединительные размеры, простота интеграции
- Универсальность применения — для промышленных, строительных, мобильных и лабораторных гидросистем
- Эффективная работа при частых переключениях и интенсивных нагрузках
- Высокая степень защиты от пыли и влаги, возможность эксплуатации в сложных условиях
Сферы применения:
- Гидросистемы прессового, металлообрабатывающего и строительного оборудования
- Мобильные и стационарные гидравлические установки
- Испытательные стенды, автоматизированные и производственные линии
Гидрораспределитель 1Р203АЛ4.24 В220 — это современное и универсальное решение для управления потоками рабочей жидкости в требовательных гидросистемах с питанием электромагнитов от сети 220 В переменного тока.
