1Р203АЛ4.24 Г24

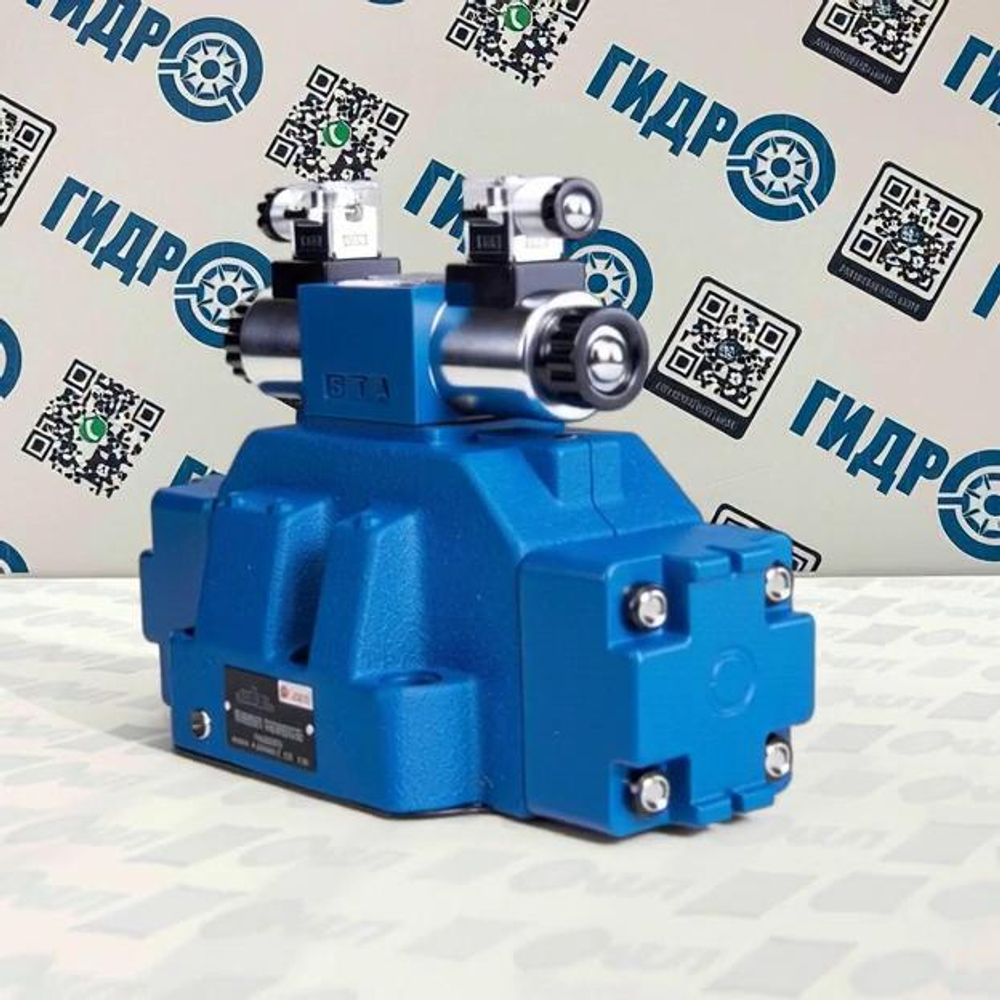

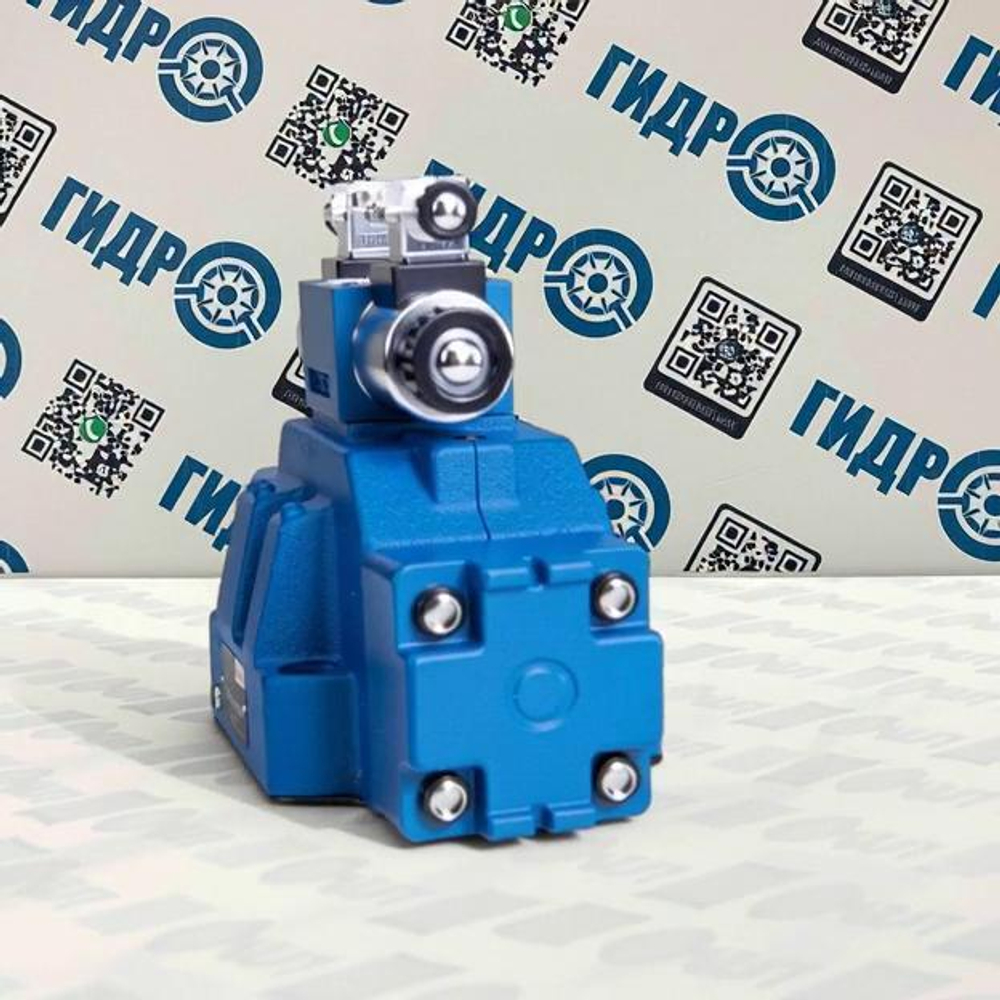

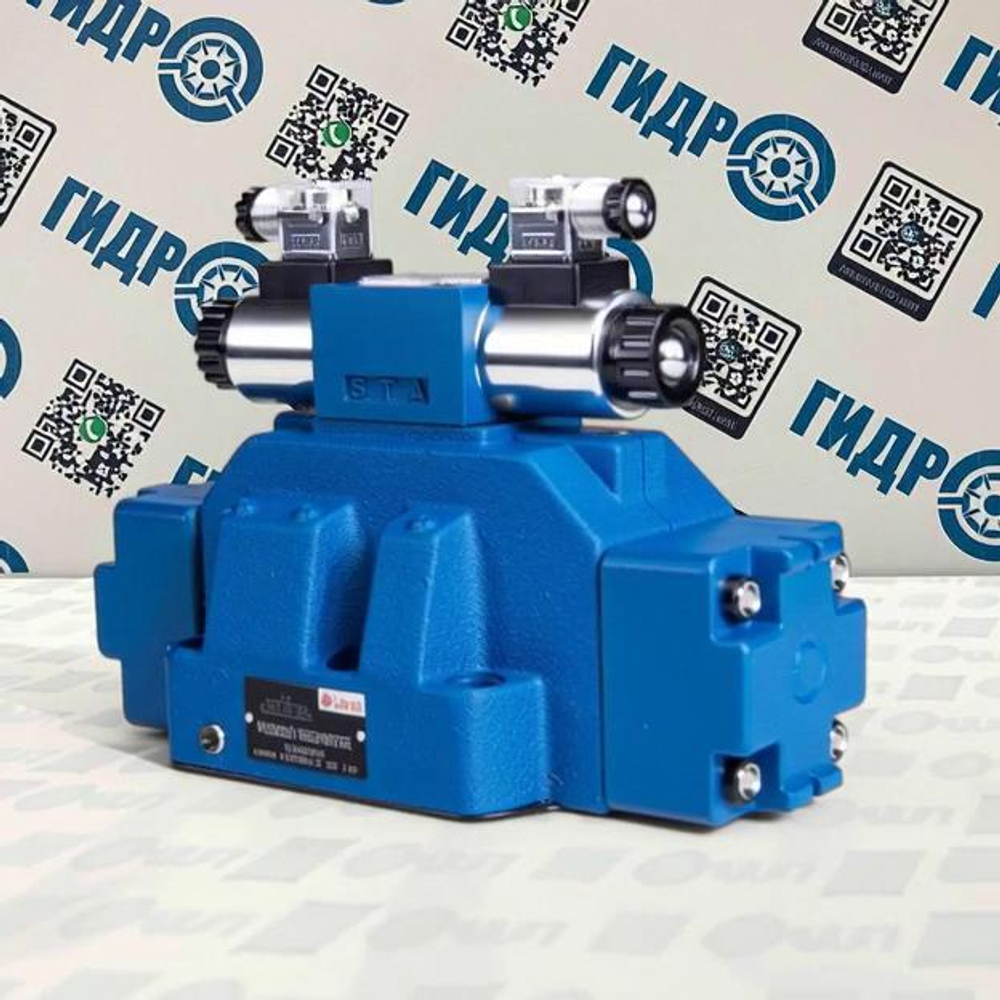

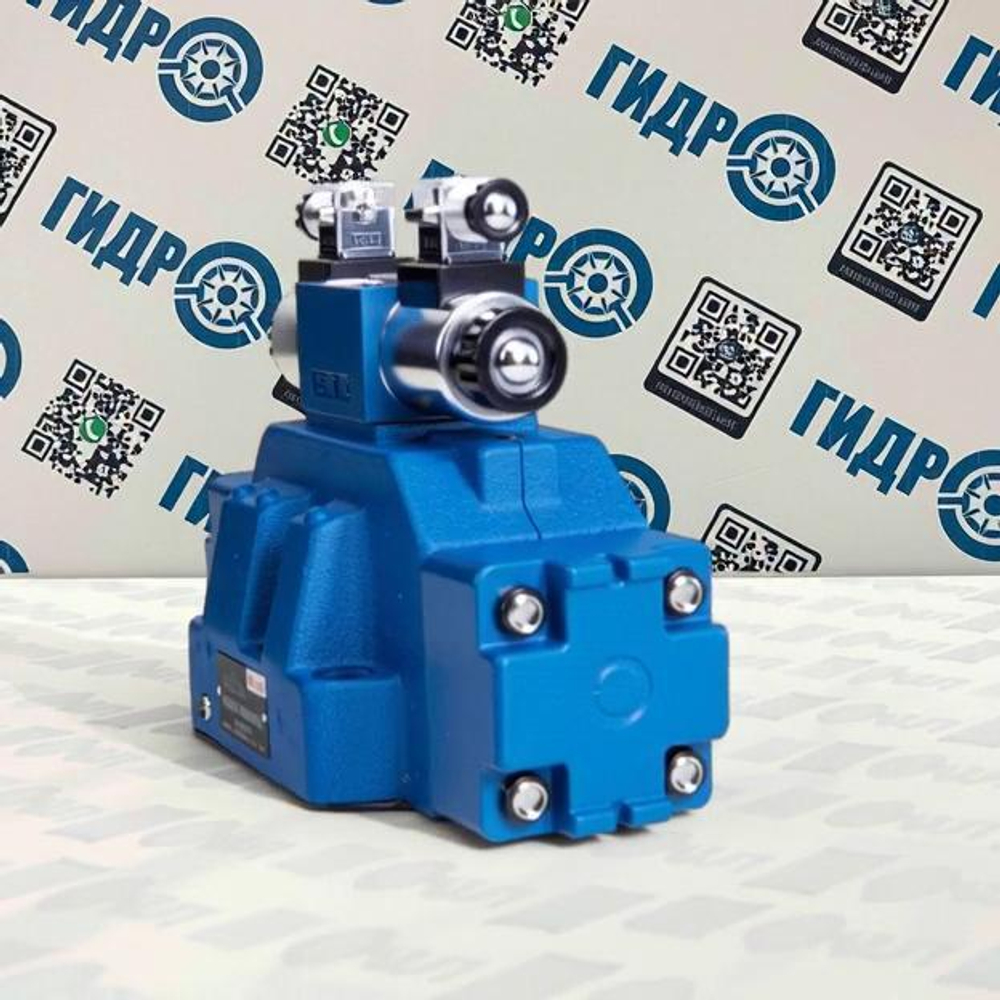

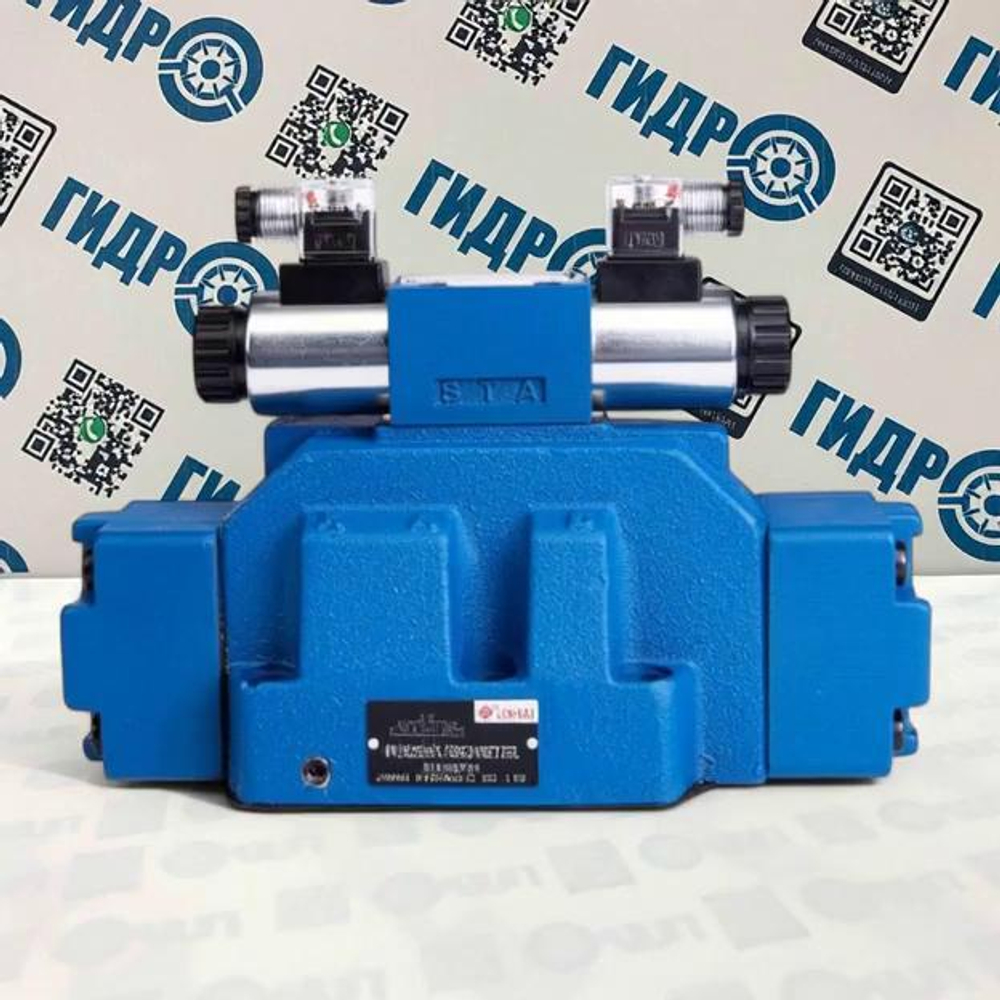

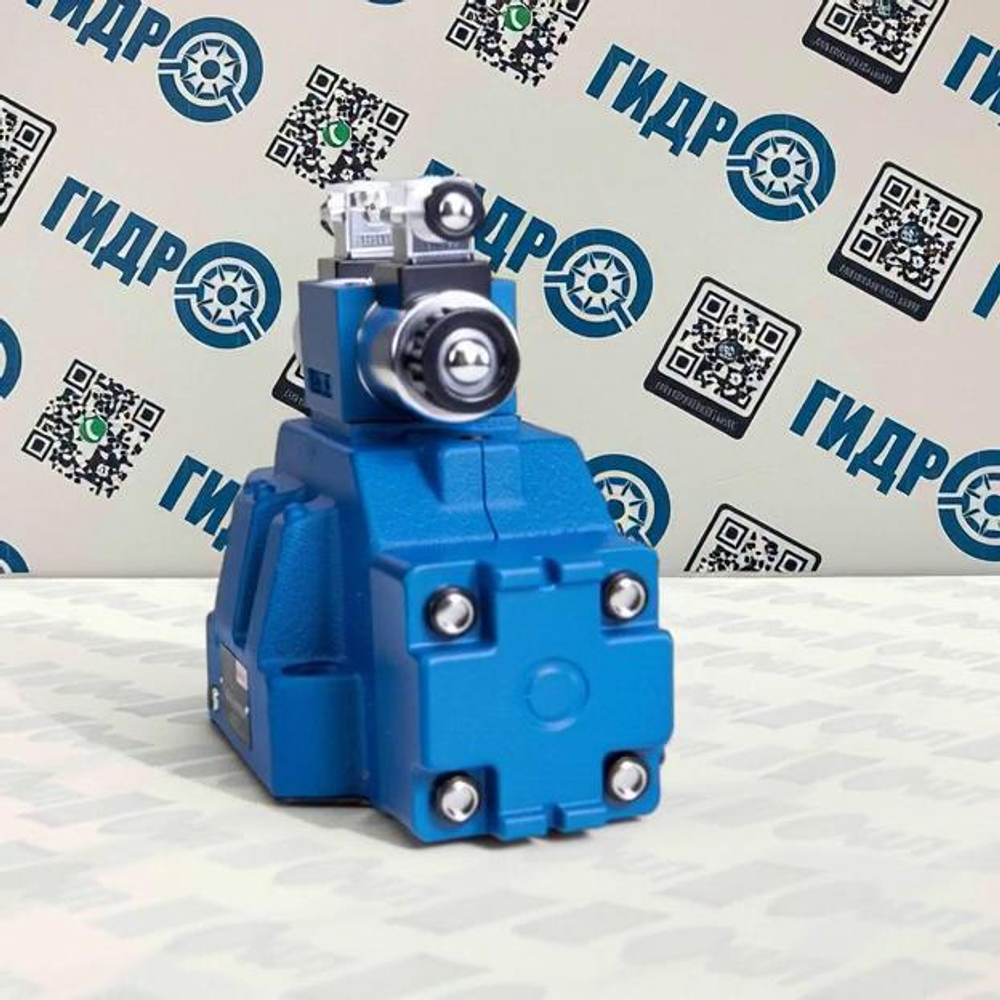

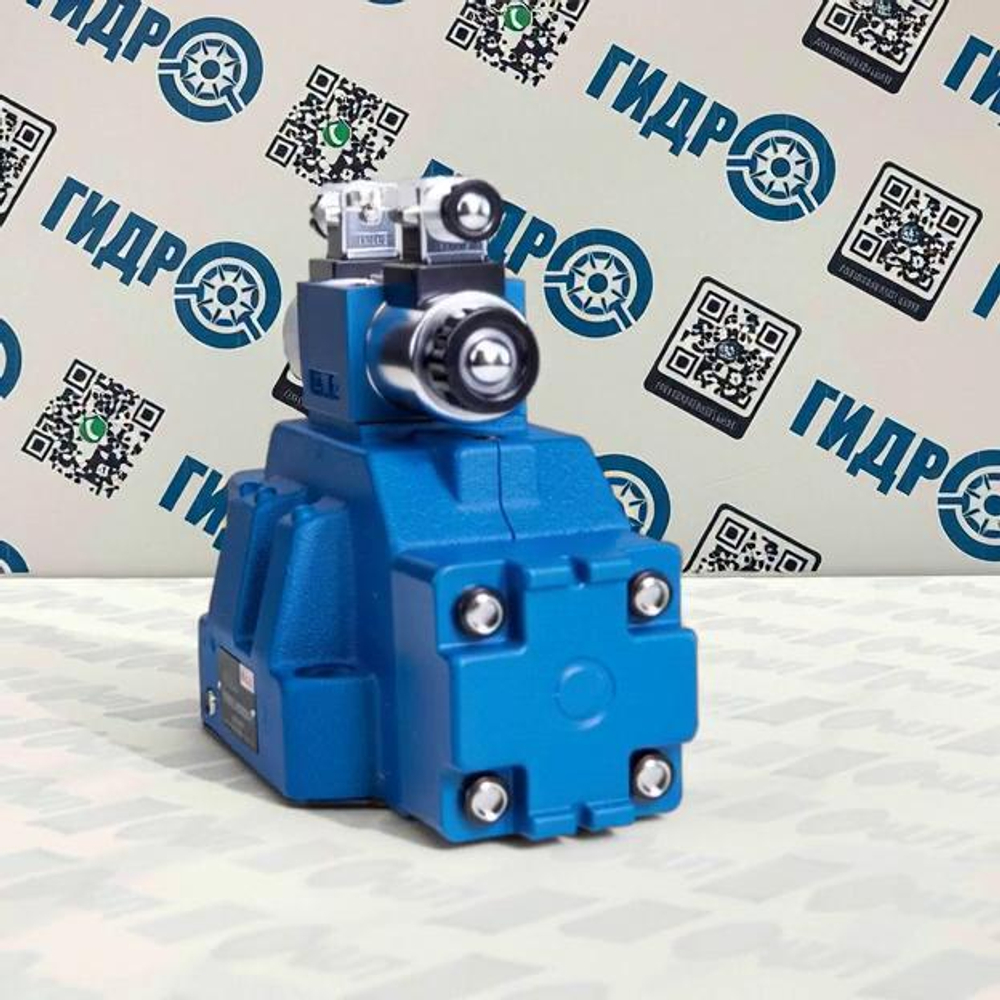

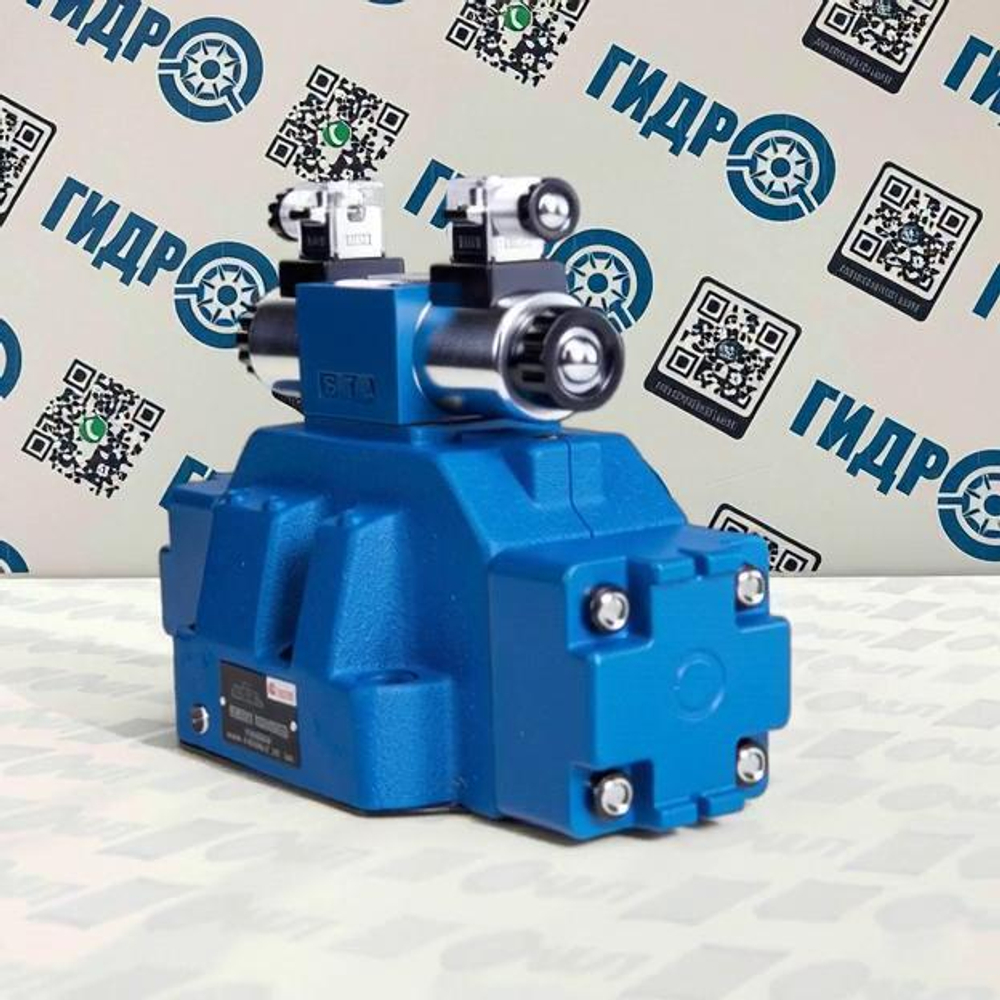

Гидрораспределитель 1Р203АЛ4.24 Г24 — это золотниковый четырехлинейный распределитель с электрогидравлическим управлением от двух электромагнитов на постоянное напряжение 24 В (Г24). Предназначен для управления направлением, пуском и блокировкой потоков рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов, мобильных установок и строительной техники.

Основные характеристики:

• Тип: золотниковый, пилотного действия (электрогидравлическое управление)

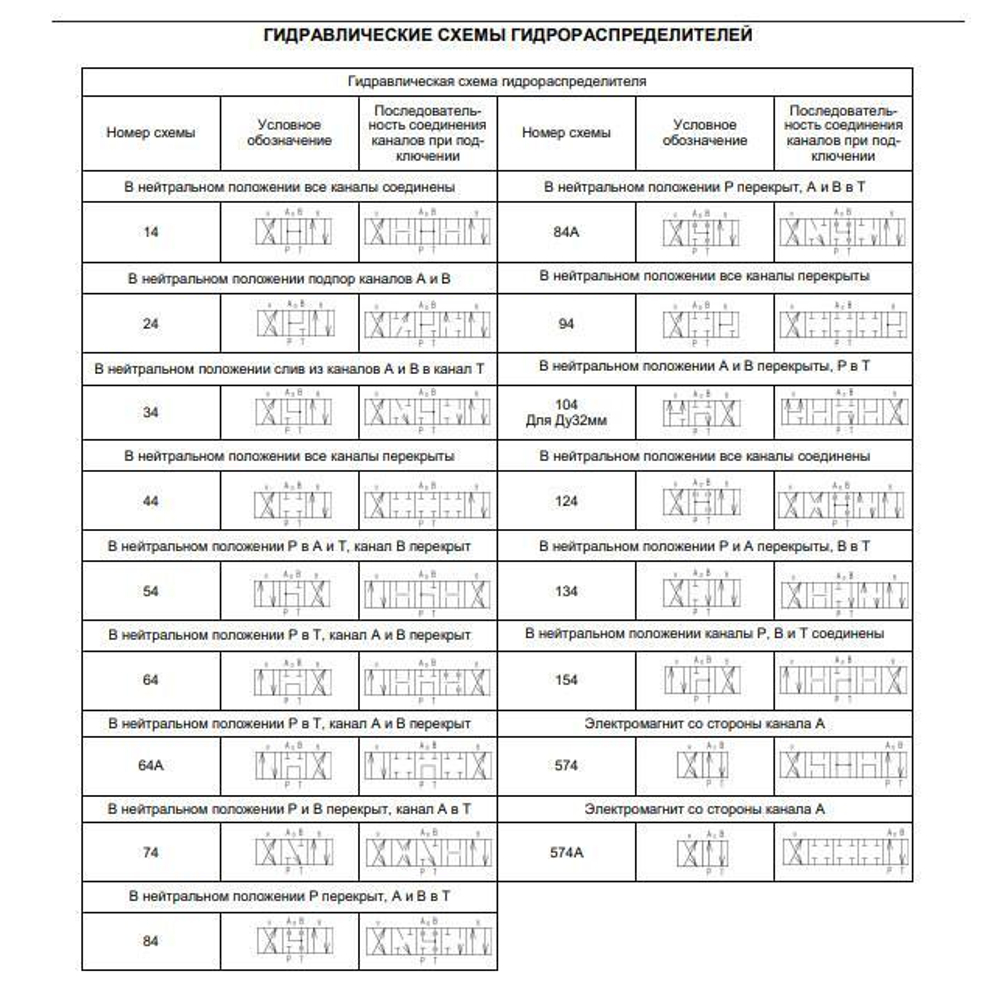

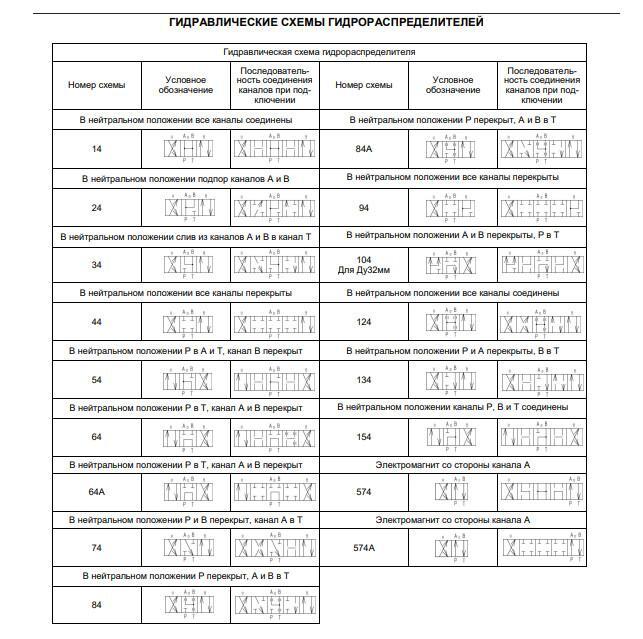

• Гидросхема: 24 (исполнение АЛ4 — подвод управляющего потока от основного потока, слив управления соединён с общим сливом)
• Условный проход: 20 мм (DN 20)
• Количество электромагнитов: 2
• Напряжение питания: 24 В постоянного тока
• Максимальное рабочее давление (линии P, A, B): 32 МПа
• Давление в линиях T, Y: до 10 МПа
• Пропускная способность: до 200 л/мин
• Минимальное давление управления: 1,3 МПа
• Рабочая жидкость: минеральные масла (вязкость 2,8–380 мм²/с)
• Температура рабочей жидкости: от -20°C до +70°C
• Класс защиты: IP65 (пыле- и влагозащищённость)
• Масса: около 18 кг (в зависимости от комплектации)

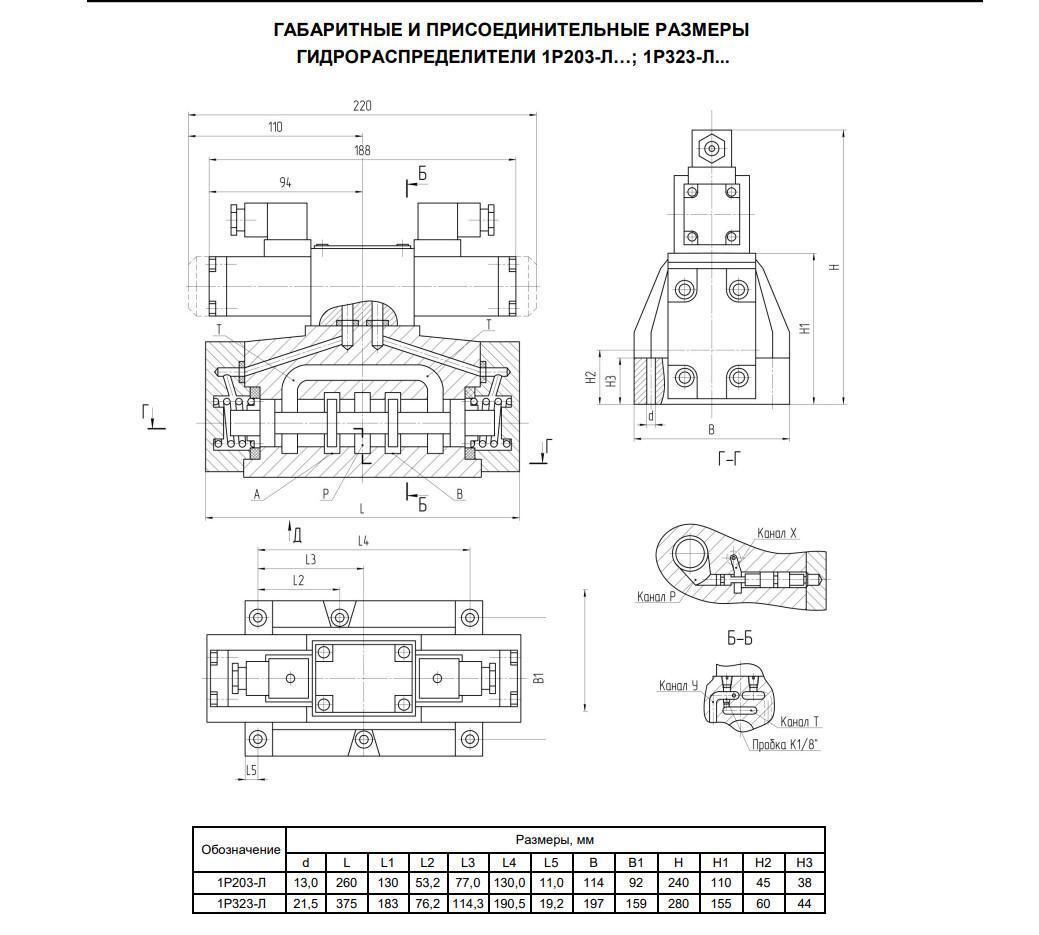

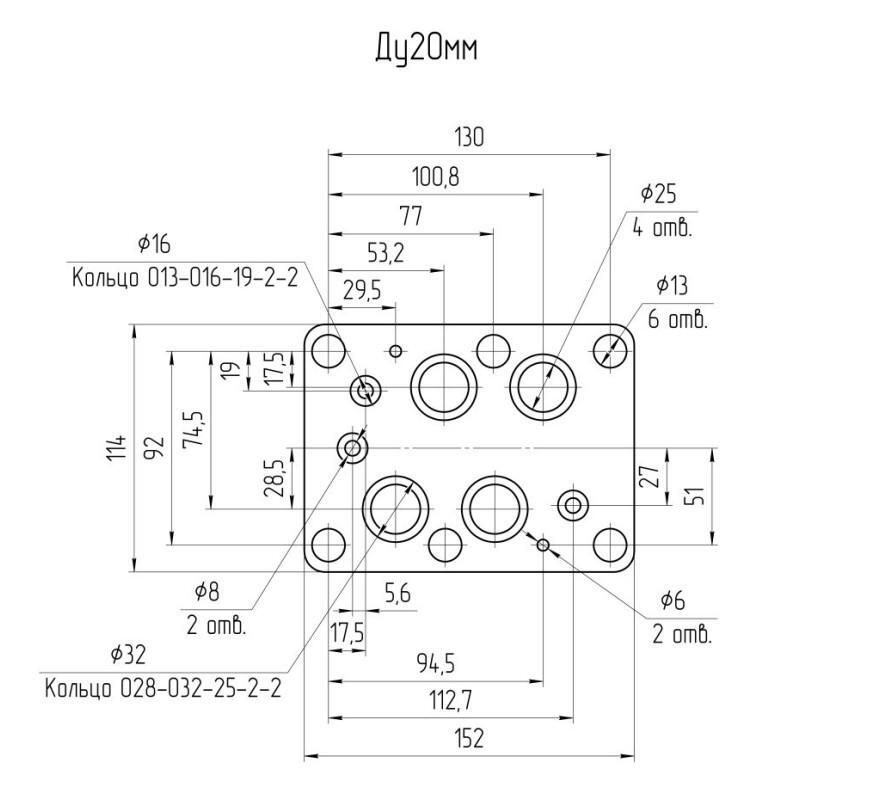

• Монтаж: плита по стандарту CETOP 08 (ISO 4401, DIN 24340)

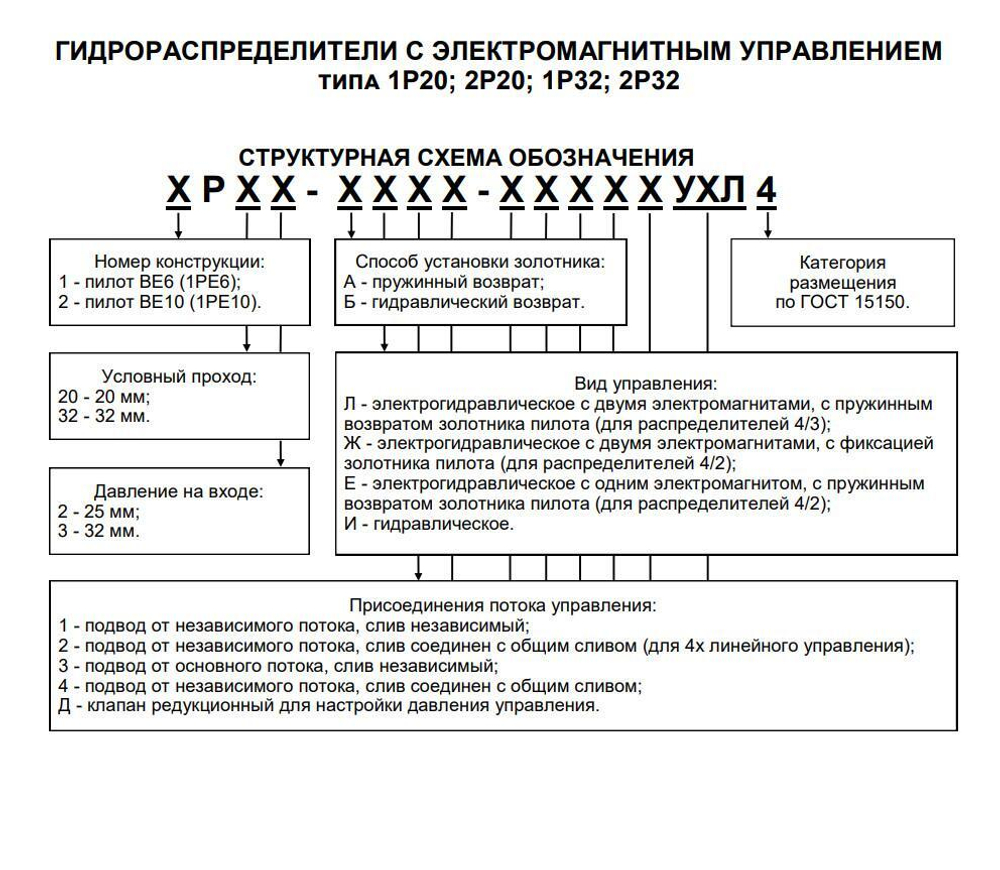

Особенности исполнения АЛ4:

• Подвод управляющего потока осуществляется от основного потока рабочей жидкости (не требуется отдельного пилотного насоса)
• Слив управляющего потока соединён с общим сливом гидросистемы, что минимизирует число трубопроводов

Преимущества:

• Простота интеграции в гидросистему за счёт общего слива управления
• Надёжная работа при интенсивных нагрузках и длительной эксплуатации
• Двойное электрогидравлическое управление обеспечивает точность и быстроту переключения золотника
• Компактные габариты, стандартизированные размеры, высокая ремонтопригодность
• Сферы применения:
• Гидросистемы прессового, металлообрабатывающего и строительного оборудования
• Мобильные и стационарные гидравлические установки
• Испытательные стенды, автоматизированные и производственные линии
• Технологические комплексы мобильной и специализированной техники

1Р203АЛ4.24 Г24 — оптимальное решение для современной гидроавтоматики с питанием электромагнитов от сети 24 В постоянного тока, когда требуется высокий ресурс, точность и надёжность при ограниченном пространстве монтажа.
