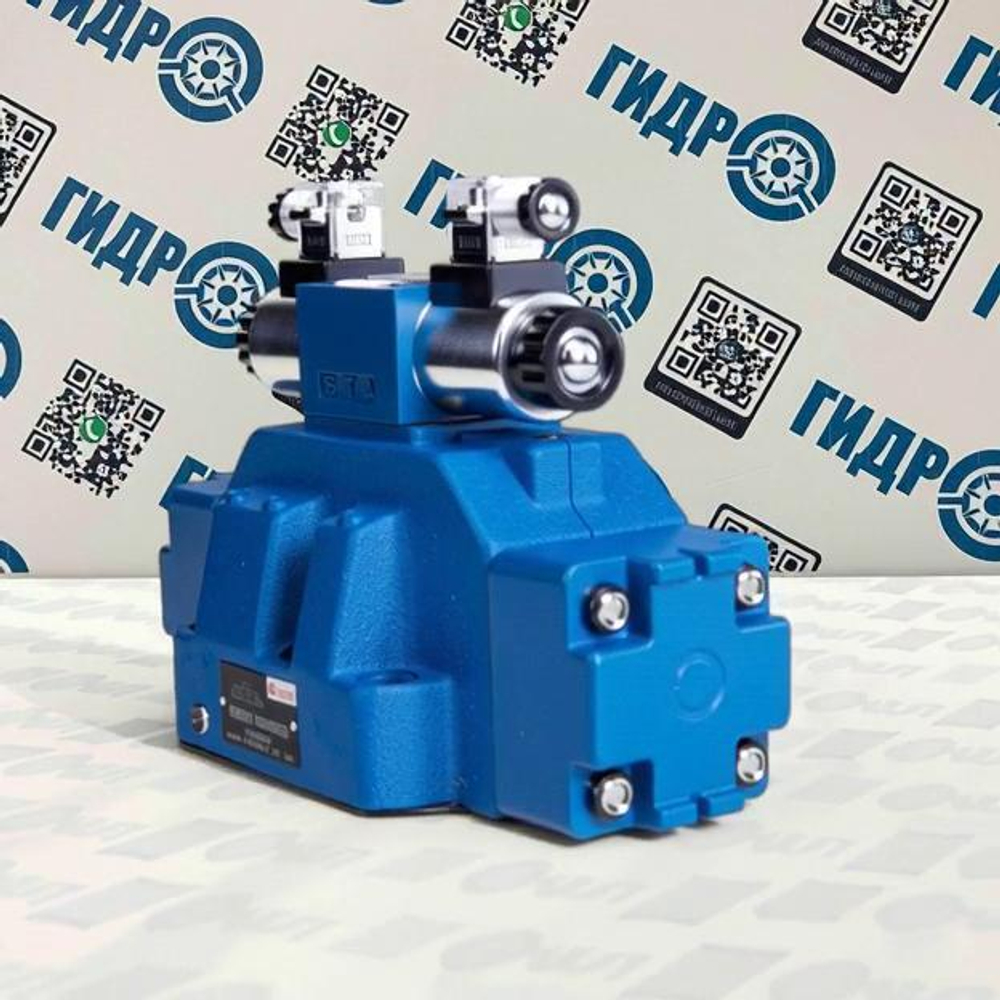

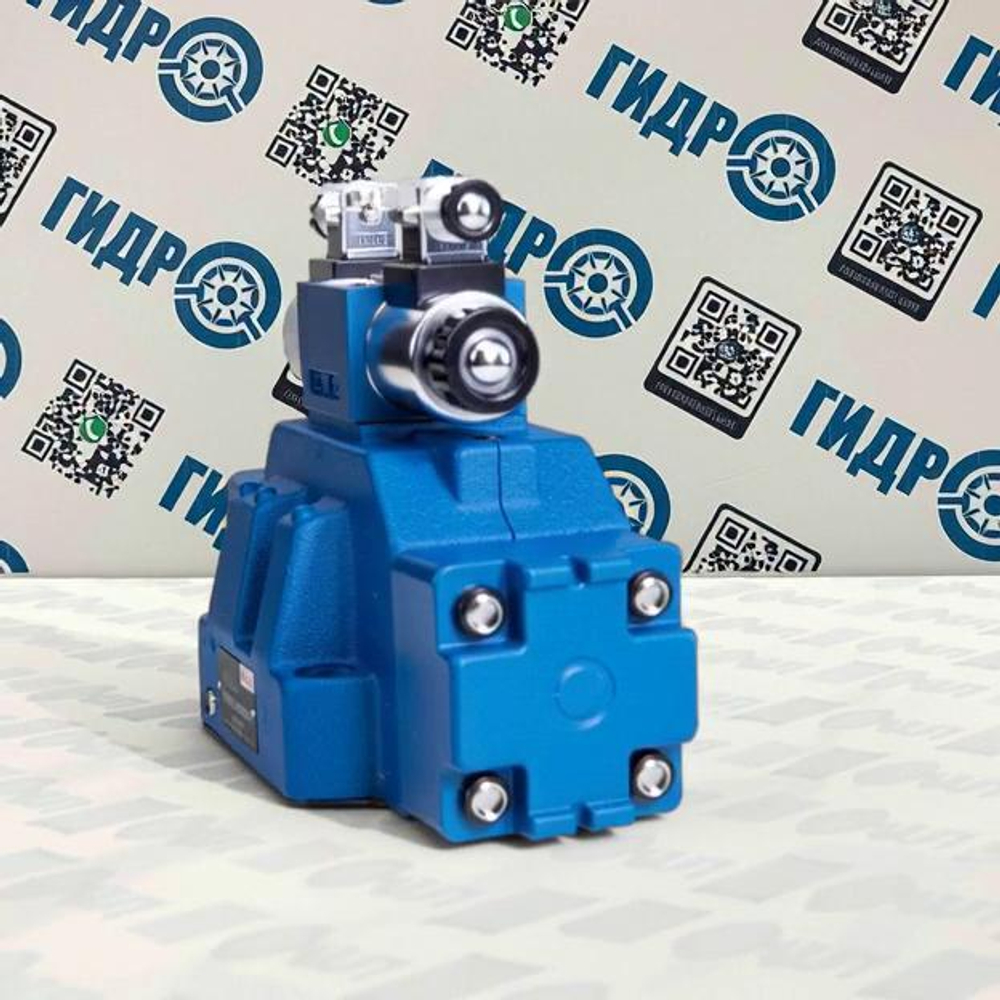

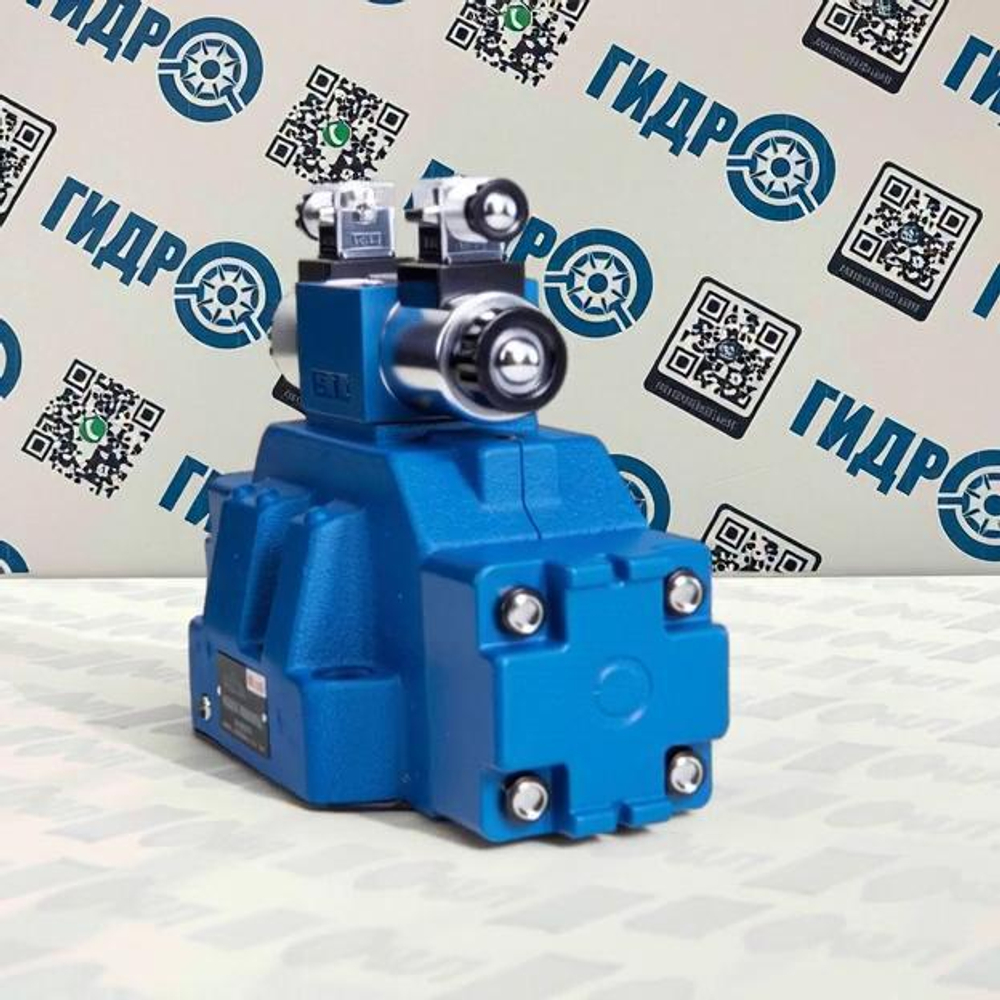

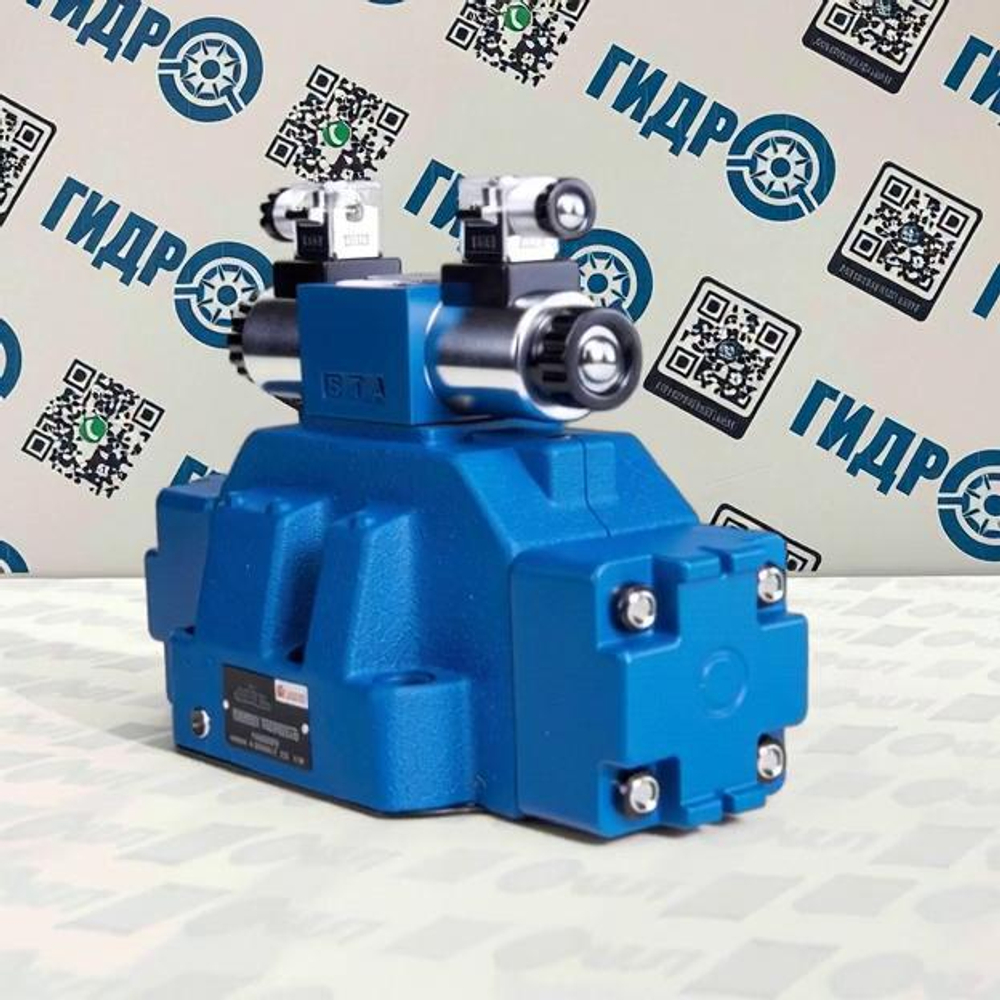

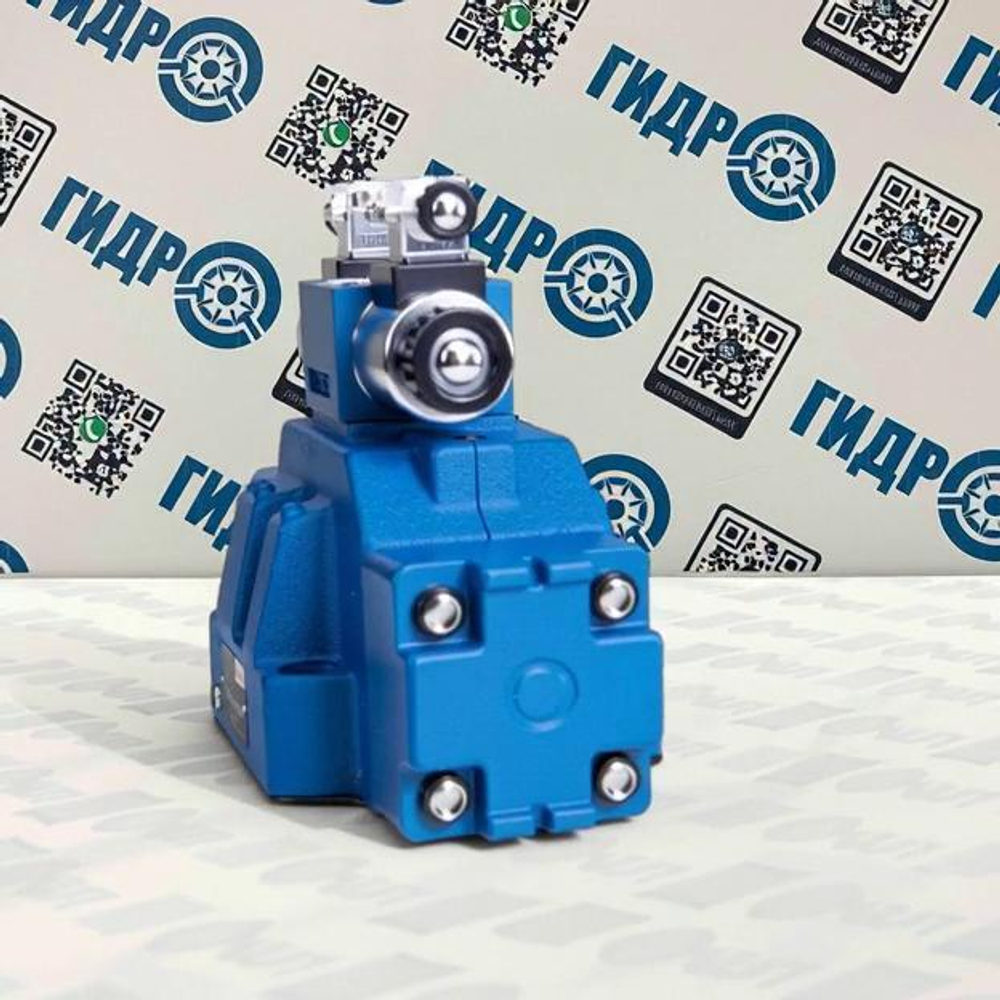

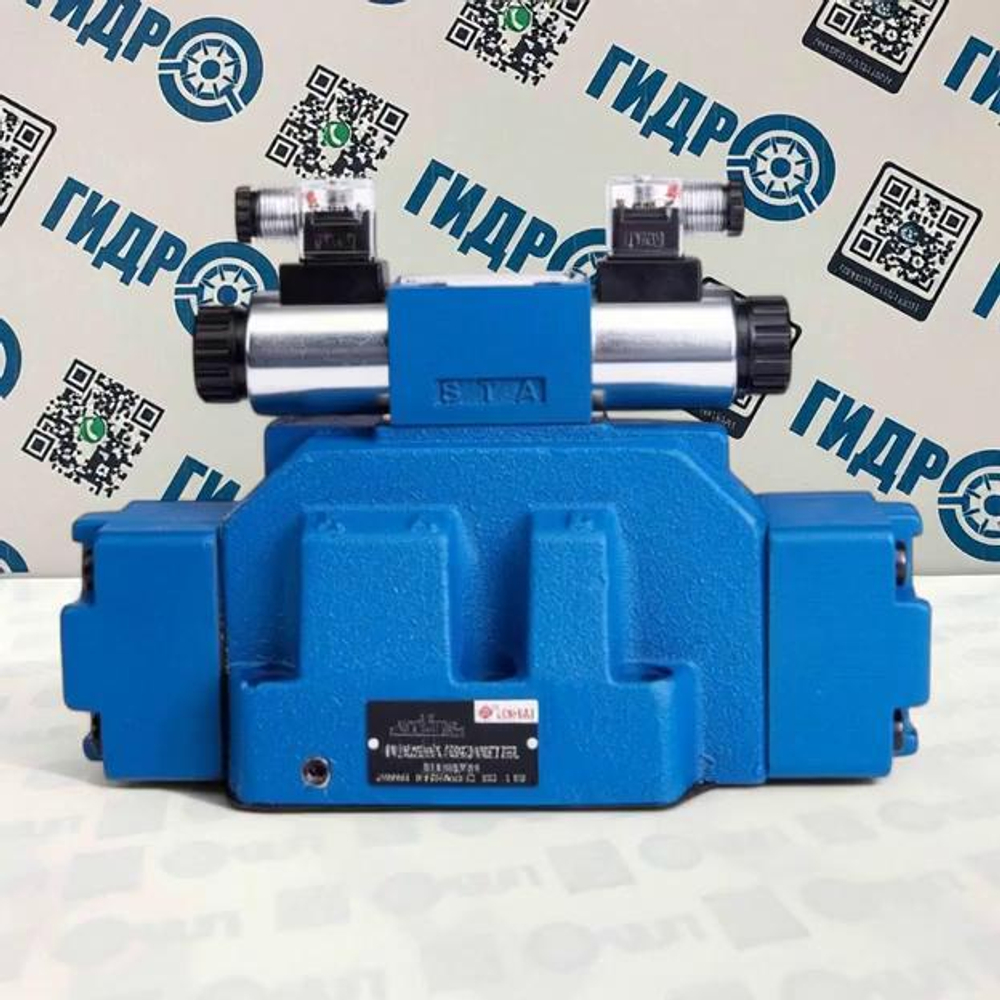

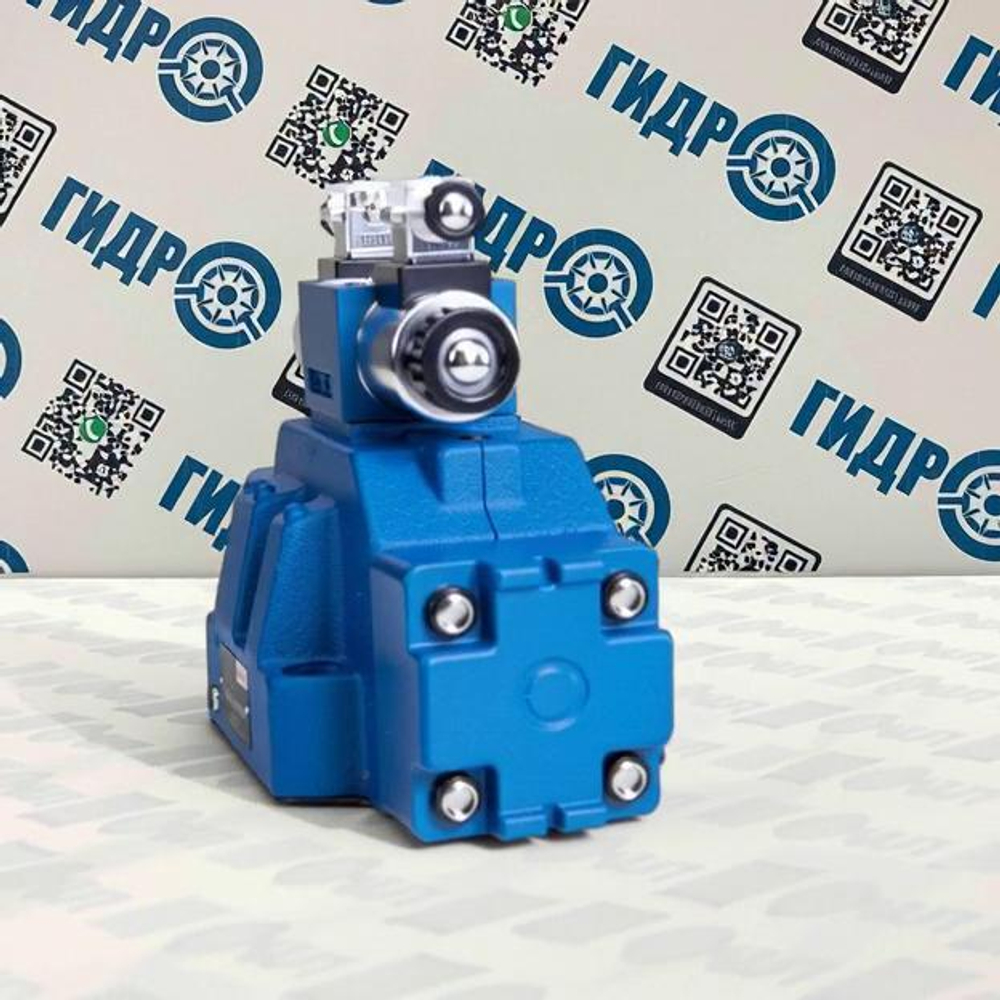

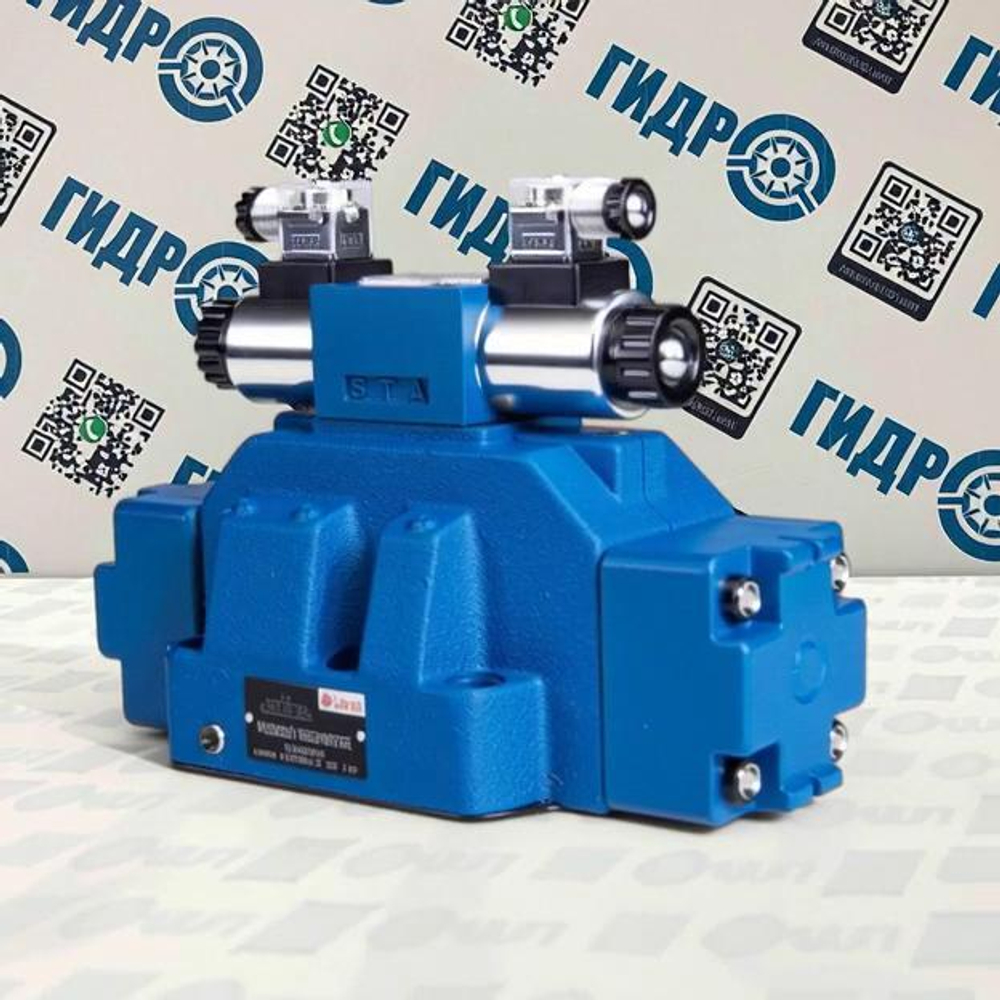

Гидрораспределитель 1Р203АЛ3.34 В220 — это золотниковый четырехлинейный распределитель с электрогидравлическим управлением от двух электромагнитов на напряжение 220 В переменного тока. Используется для направления, пуска и блокировки потоков рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов, строительной и мобильной техники. Исполнение АЛ3 означает подвод управляющего потока от основного потока рабочей жидкости, а слив управления — независимый.
Основные характеристики:
- Тип: золотниковый гидрораспределитель, электрогидравлическое управление, пилотного действия

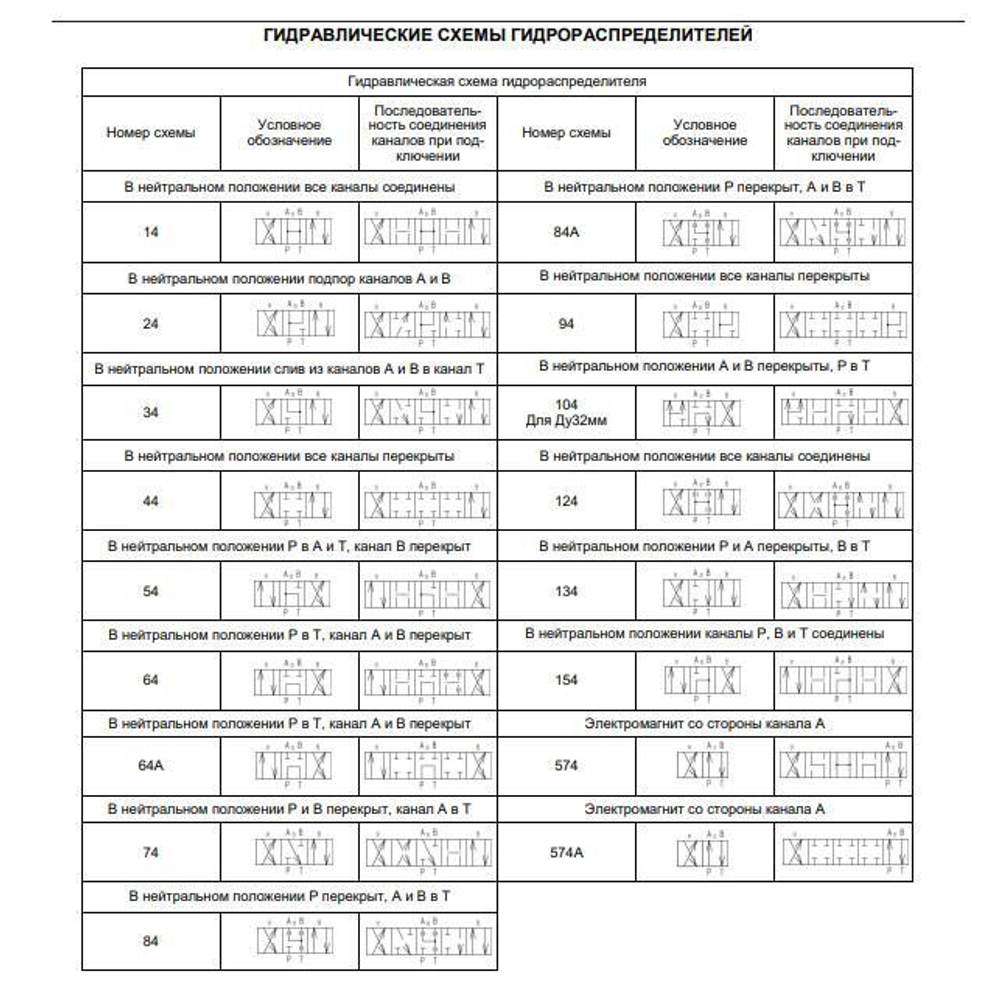

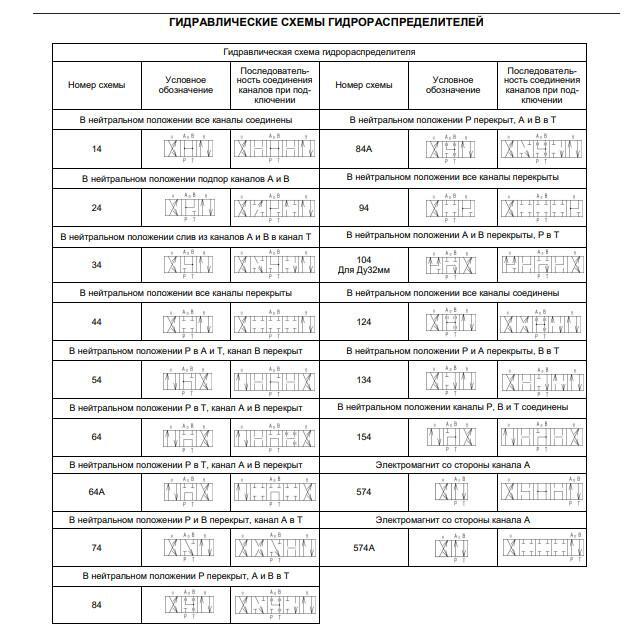

- Гидросхема: 34
- Условный проход: 20 мм (DN 20)
- Количество электромагнитов: 2
- Напряжение питания: 220 В переменного тока
- Пропускная способность: до 200 л/мин (на отдельных модификациях — до 500 л/мин)
- Максимальное рабочее давление (P, A, B): 32 МПа
- Давление в линиях T, Y: до 10 МПа
- Минимальное давление управления: 1,3 МПа
- Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с; класс чистоты не ниже 20/18/15 по ISO 4406
- Температура рабочей жидкости: от -20°C до +70°C
- Класс защиты: IP65 (пыле- и влагозащитное исполнение)
- Масса: до 20,4 кг (в зависимости от комплектации)
- Схема возврата: пружинный возврат золотника в центральное положение

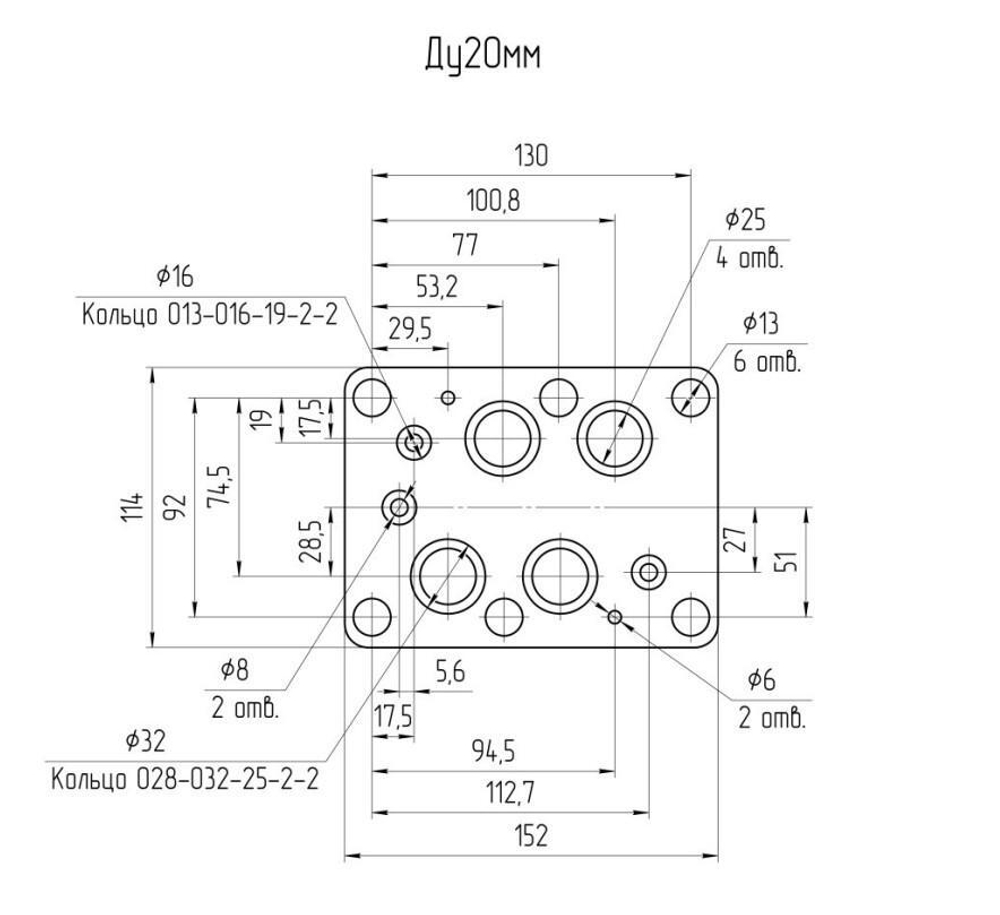

- Монтаж: на плиту по стандарту CETOP 08 (ISO 4401, DIN 24340)
- Климатическое исполнение: для умеренного и холодного климата

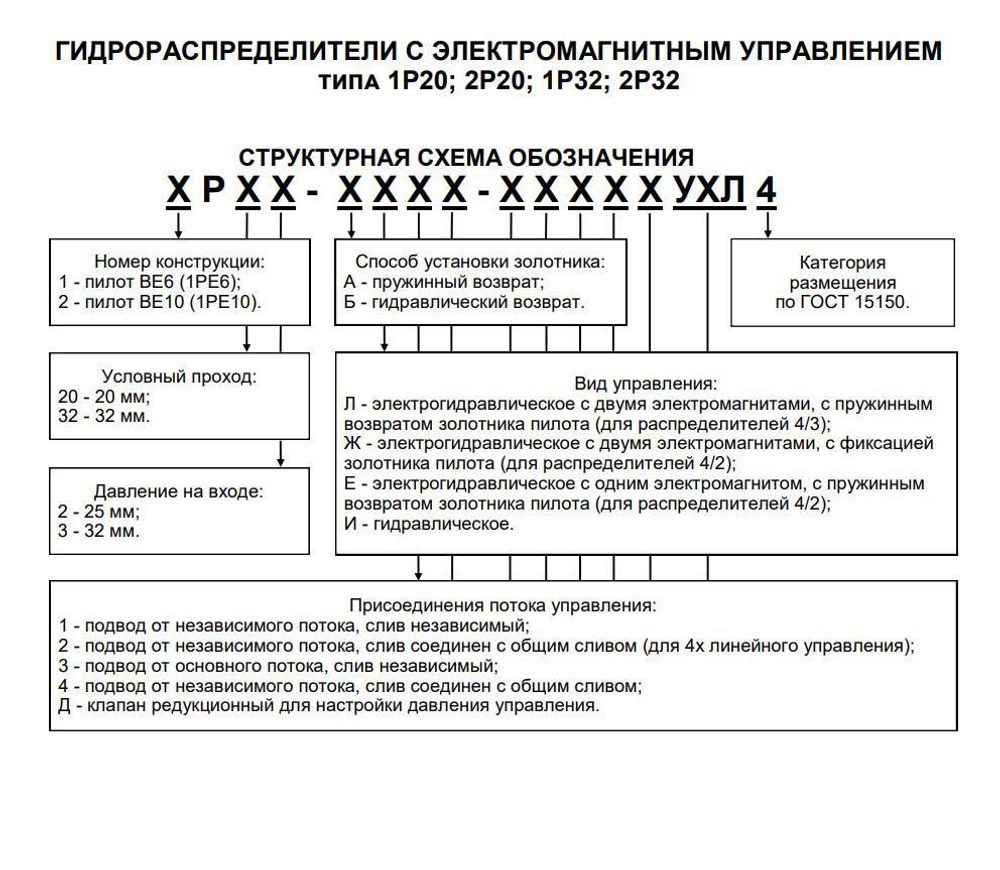

Особенности исполнения АЛ3:
- Управляющий поток подводится от основного потока рабочей жидкости
- Слив управления — независимый (не соединён с общим сливом гидросистемы)
Преимущества:
- Универсальность применения — подходит как для стационарных, так и для мобильных гидросистем
- Быстрая реакция на управляющий сигнал и высокая надежность коммутации
- Простота обслуживания, стандартные монтажные размеры, высокая ремонтопригодность
- Степень защиты IP65 позволяет использовать распределитель в сложных промышленных условиях
Сферы применения:
- Гидросистемы металлообрабатывающего, прессового, строительного оборудования
- Промышленные и мобильные гидравлические установки
- Автоматизированные производственные линии, испытательные лабораторные стенды
Гидрораспределитель 1Р203АЛ3.34 В220 — современное и универсальное решение для эффективного и надежного управления рабочими потоками в требовательных гидросистемах с питанием электромагнитов от сети 220 В переменного тока.
