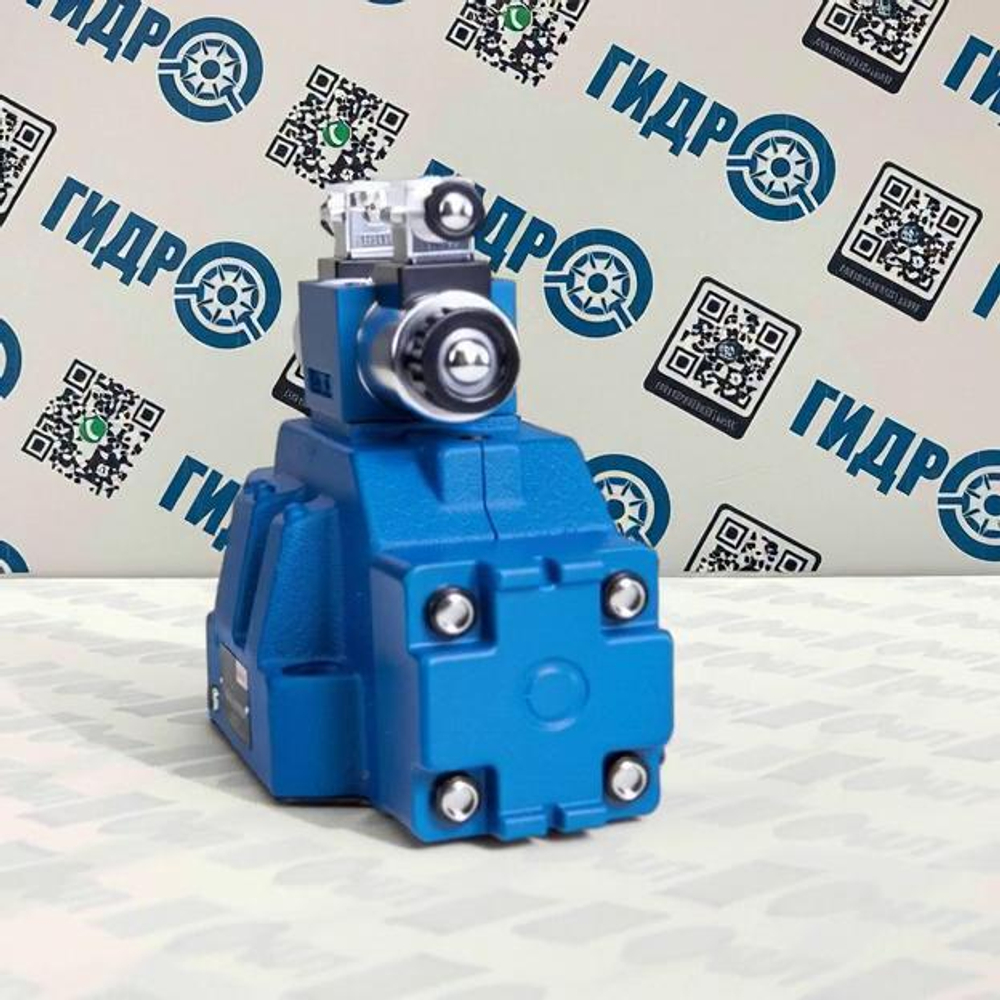

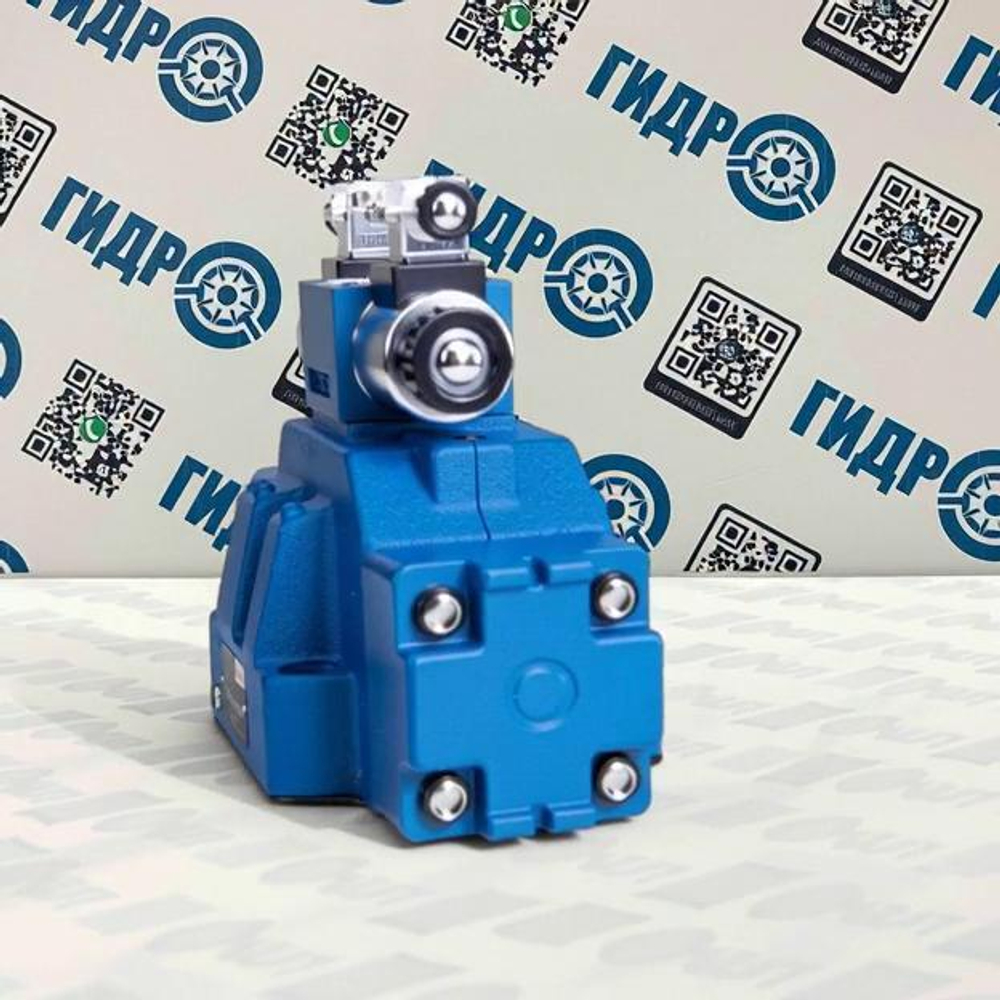

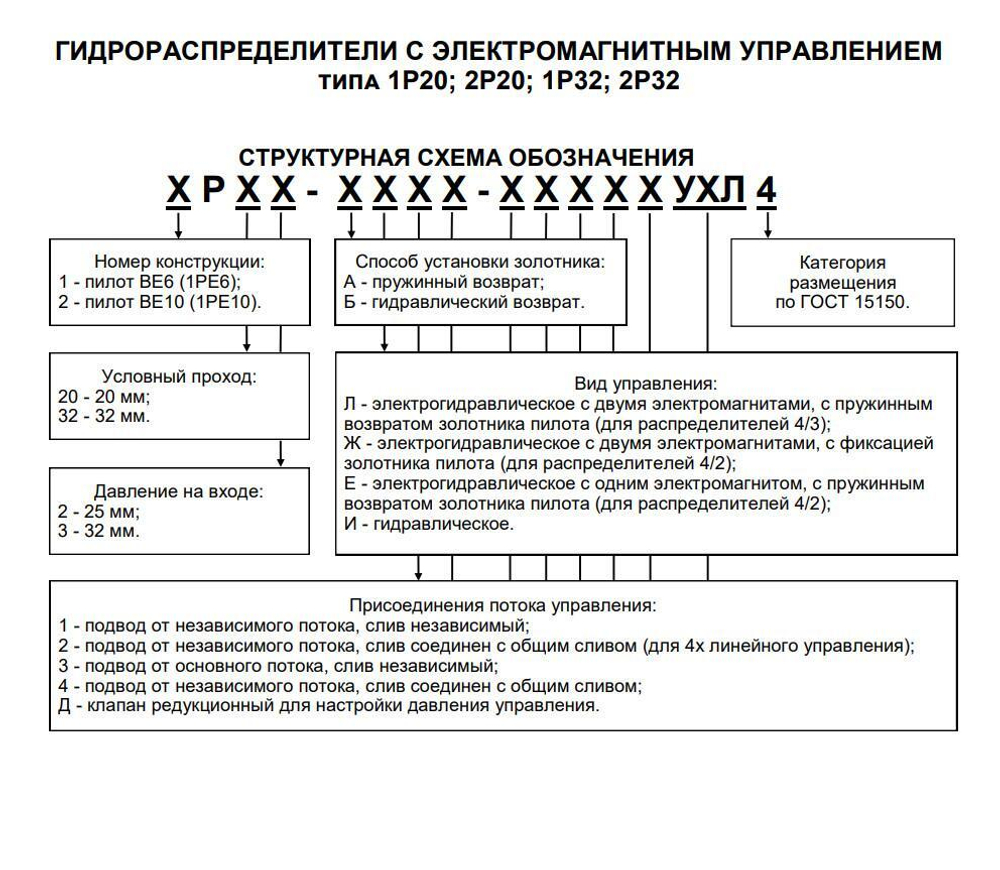

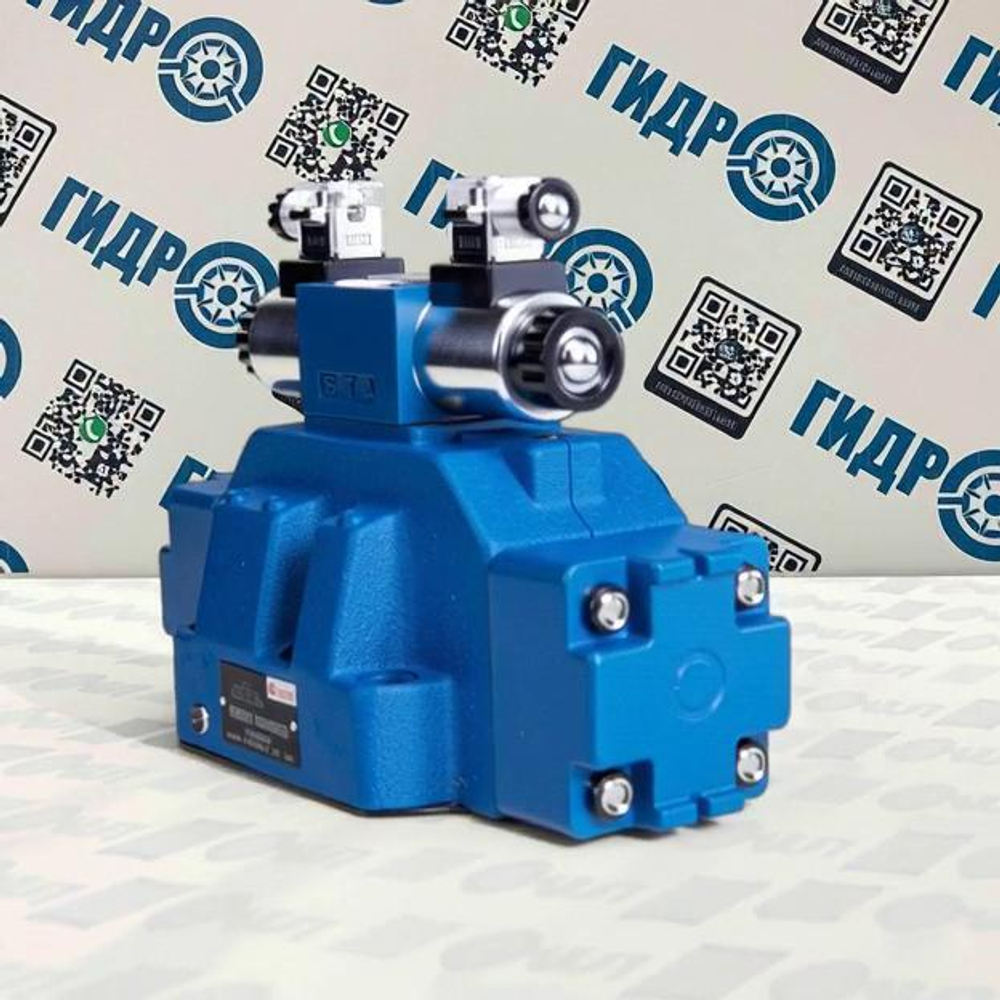

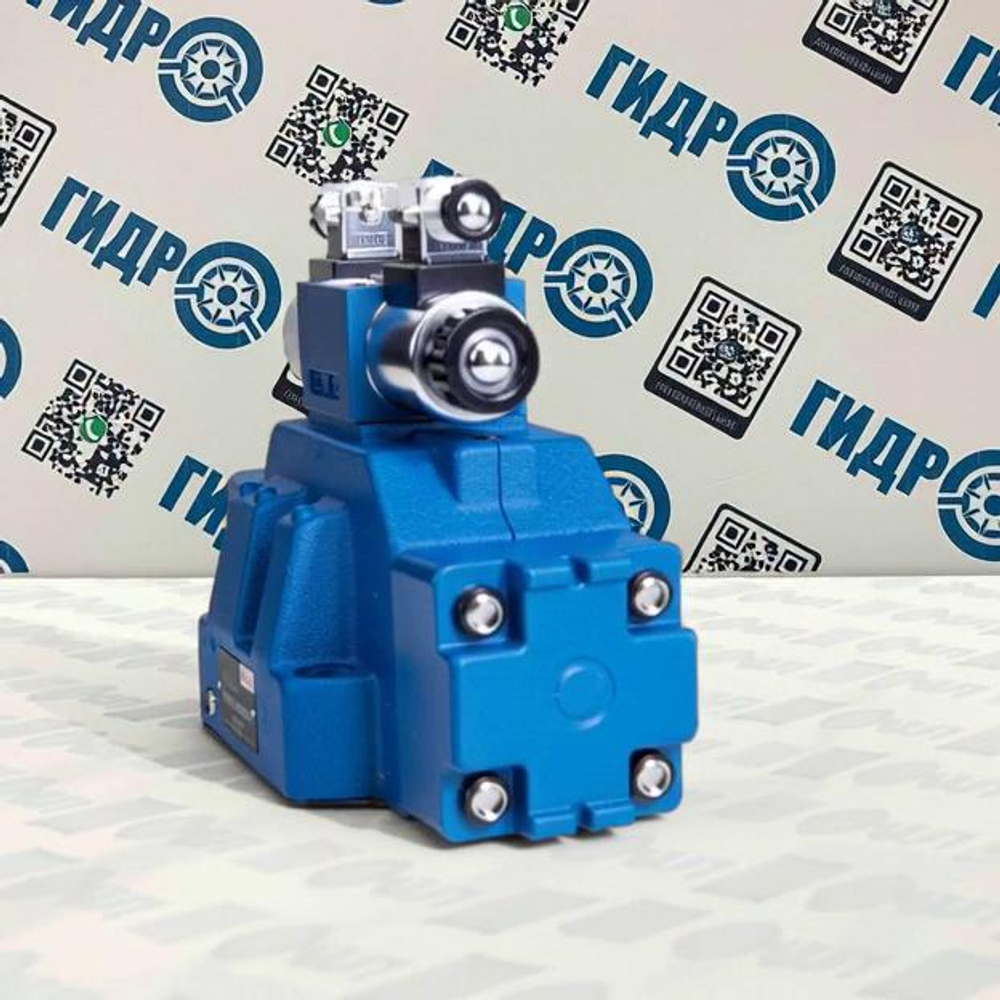

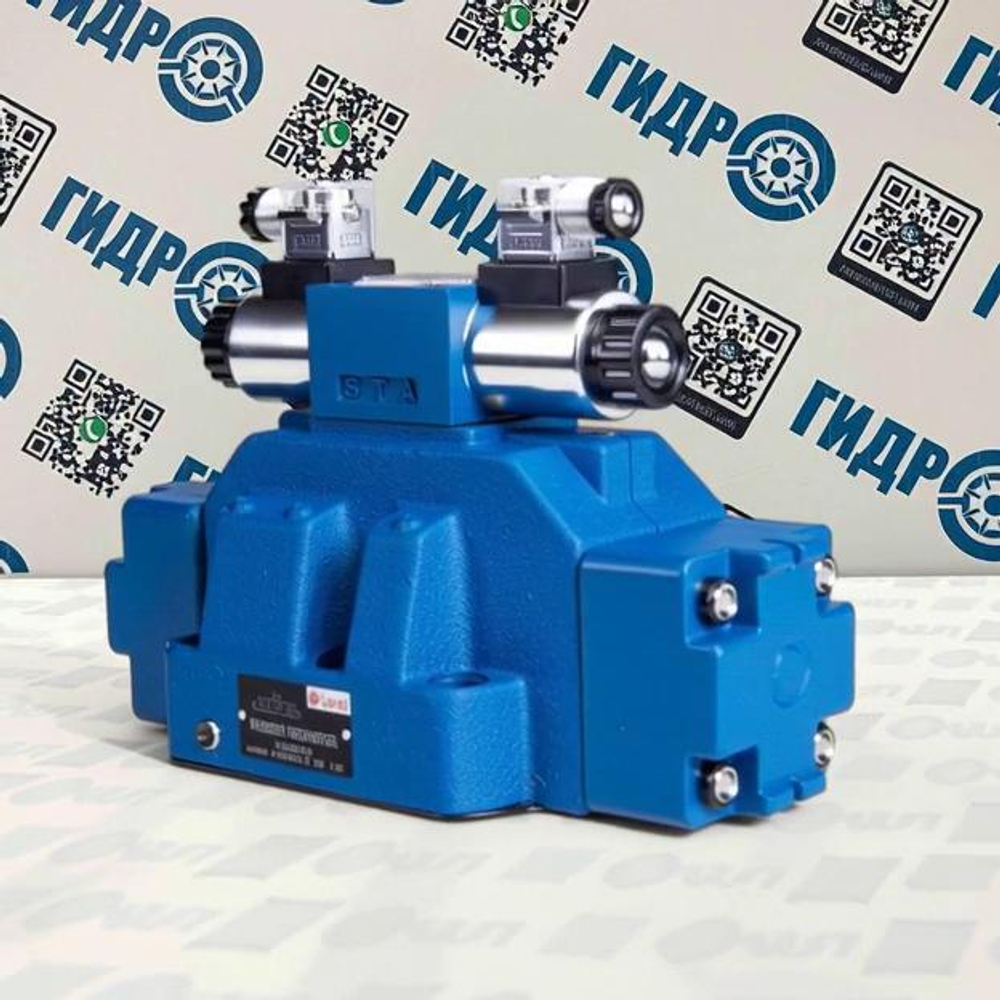

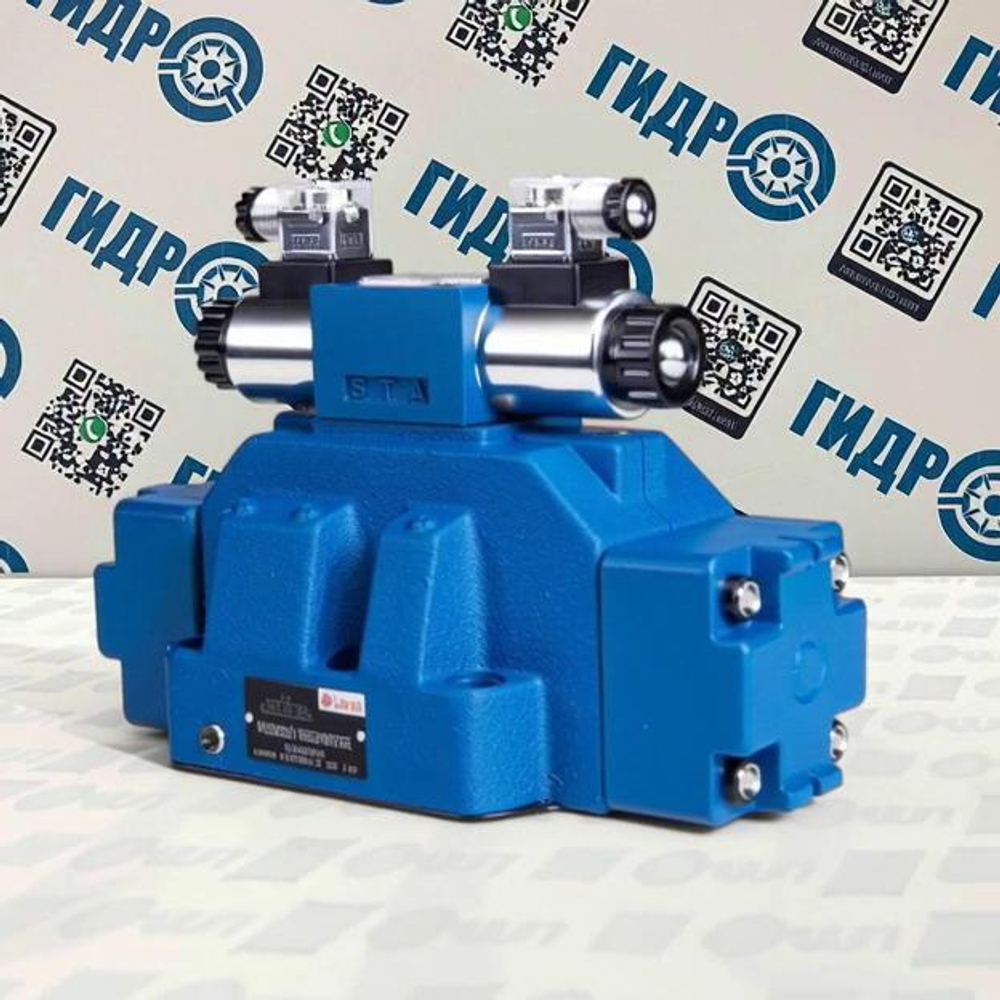

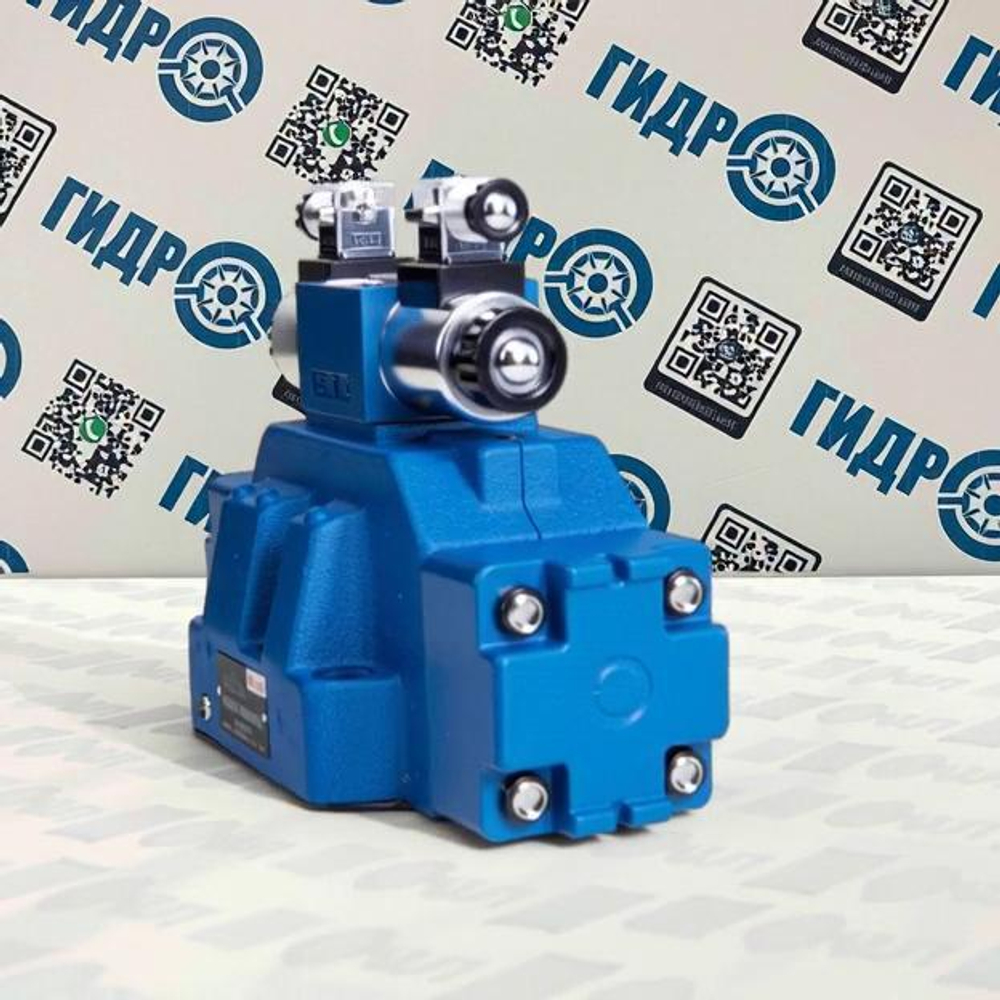

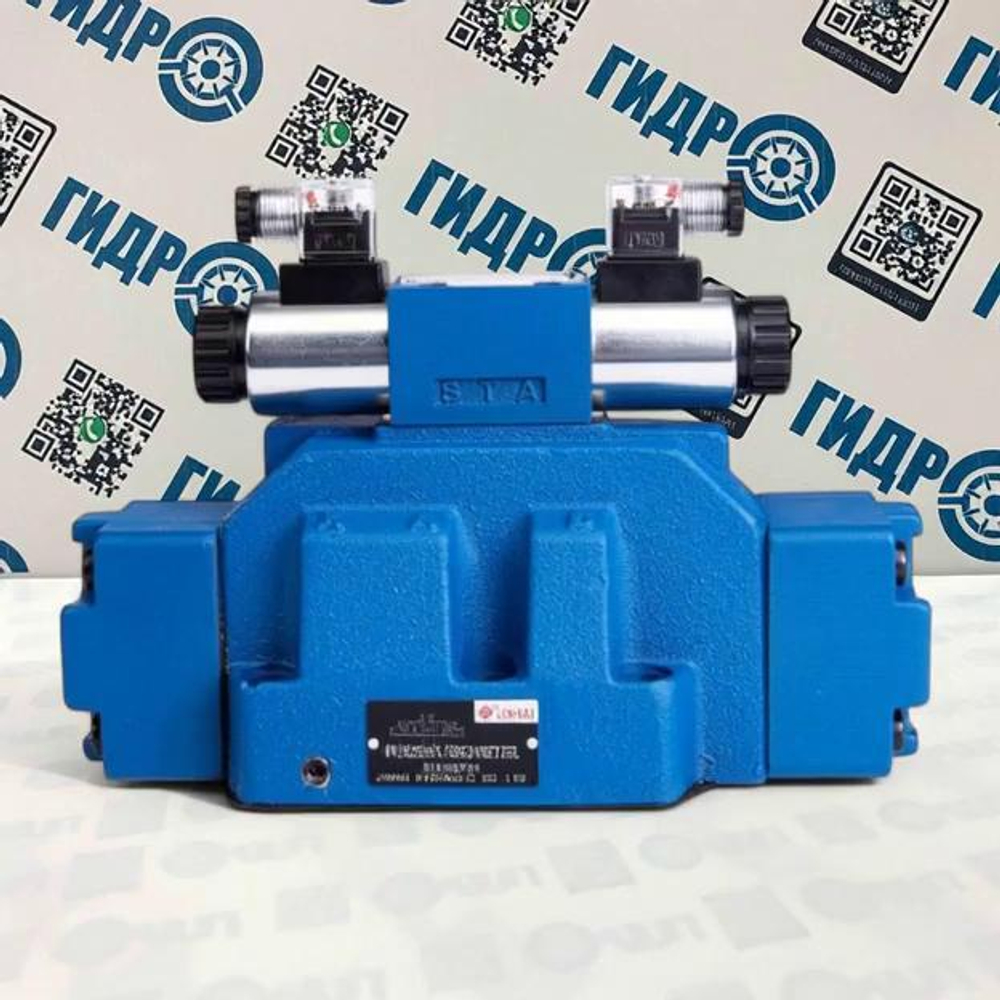

Гидрораспределитель 1Р203АЛ3.24 В110 — это четырехлинейный золотниковый электрогидравлический распределитель с двумя электромагнитами на напряжение 110 В переменного тока. Модель предназначена для управления направлением потока, пуска и блокировки рабочей жидкости в гидравлических системах промышленного оборудования, станков, прессов, строительной и мобильной техники. Особенностью исполнения АЛ3 является подвод управляющего потока от основного потока и независимый слив.
Основные характеристики:
- Тип: золотниковый гидрораспределитель, пилотного действия (электрогидравлическое управление)

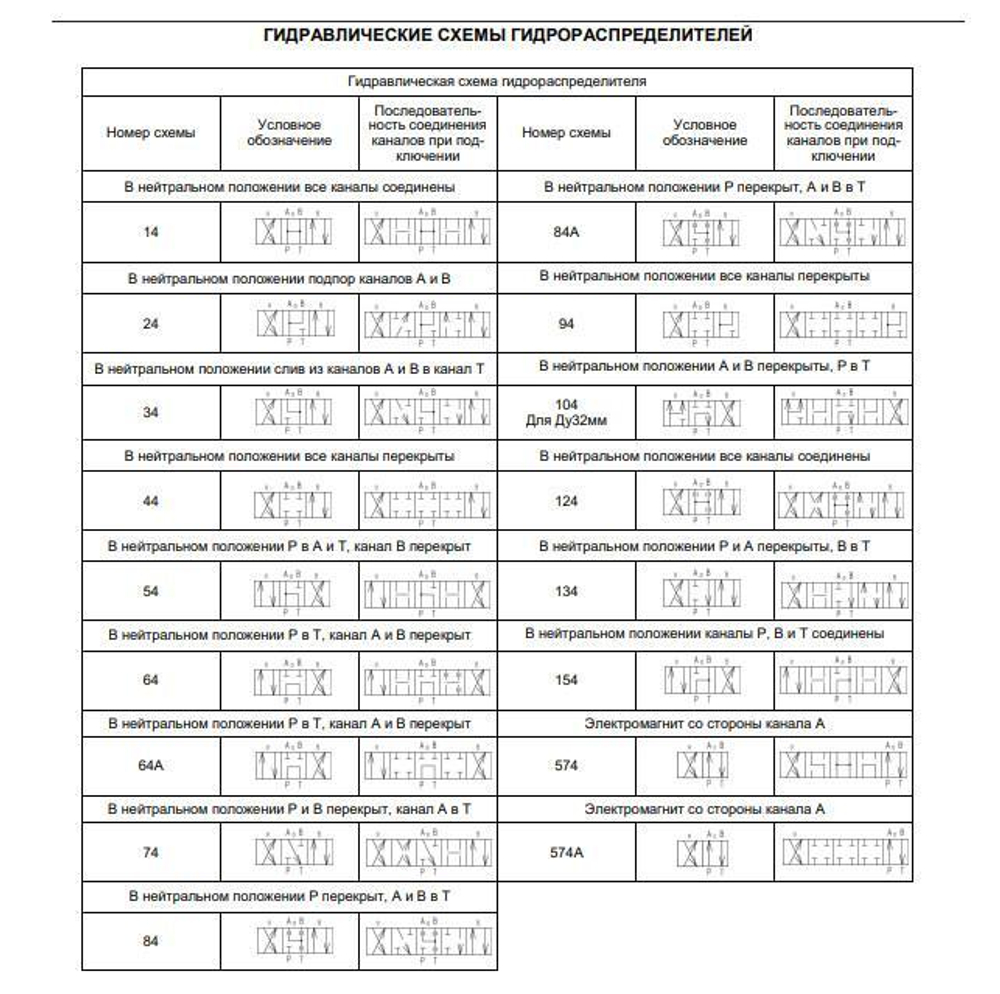

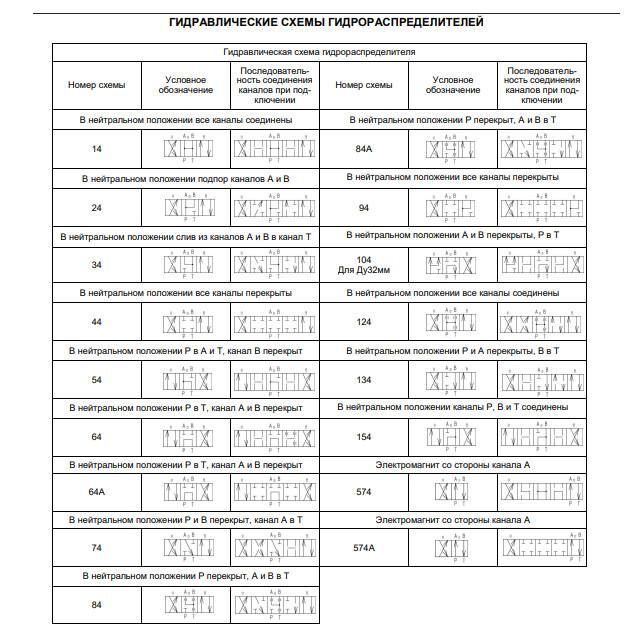

- Гидросхема: 24 (обычно используется с гидросхемой 14 или 24, исполнение АЛ3 — подвод от основного потока, слив независимый)
- Условный проход: 20 мм (DN 20)
- Количество электромагнитов: 2
- Напряжение питания: 110 В переменного тока
- Максимальное рабочее давление (P, A, B): 32 МПа
- Давление в линиях Т, Y: до 10 МПа
- Пропускная способность: до 200 л/мин (на отдельных модификациях — до 500 л/мин)
- Минимальное давление управления: 1,3 МПа
- Класс защиты: IP65 (пыле- и влагозащищённость)
- Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с
- Температура рабочей жидкости: от -20°C до +70°C
- Масса: до 18 кг (зависит от комплектации)
- Схема возврата: пружинный возврат золотника в центральное положение

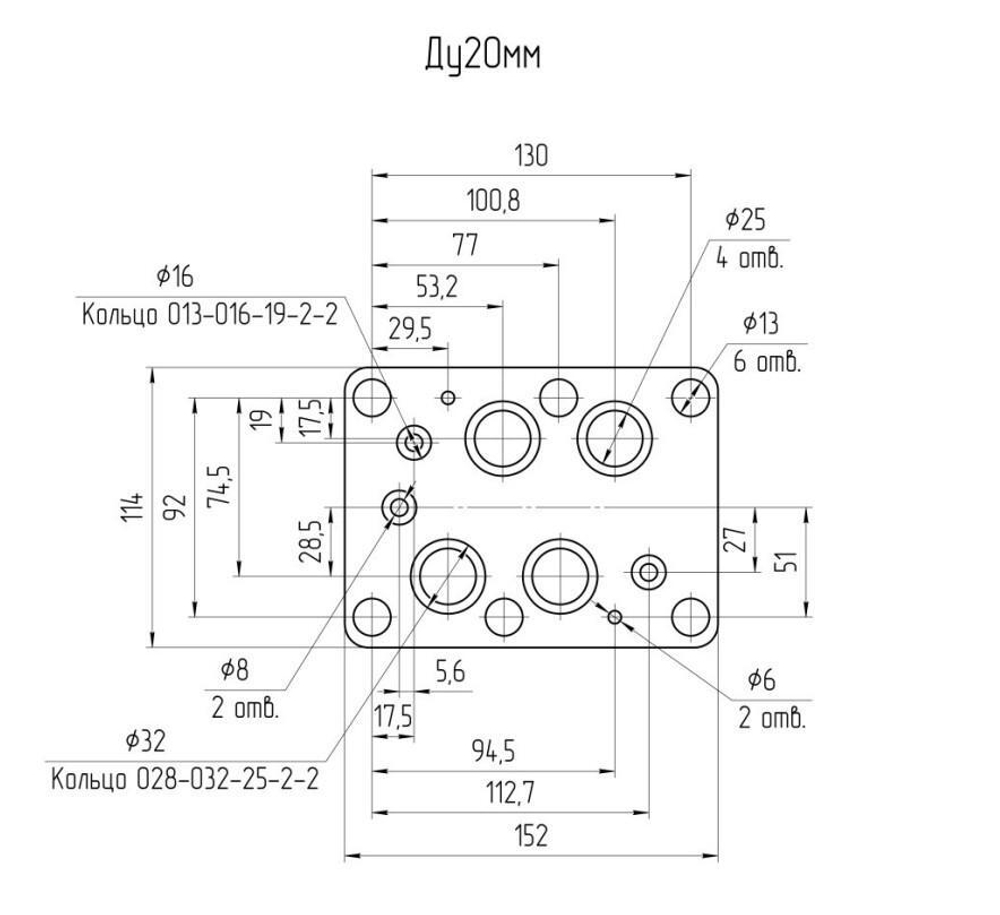

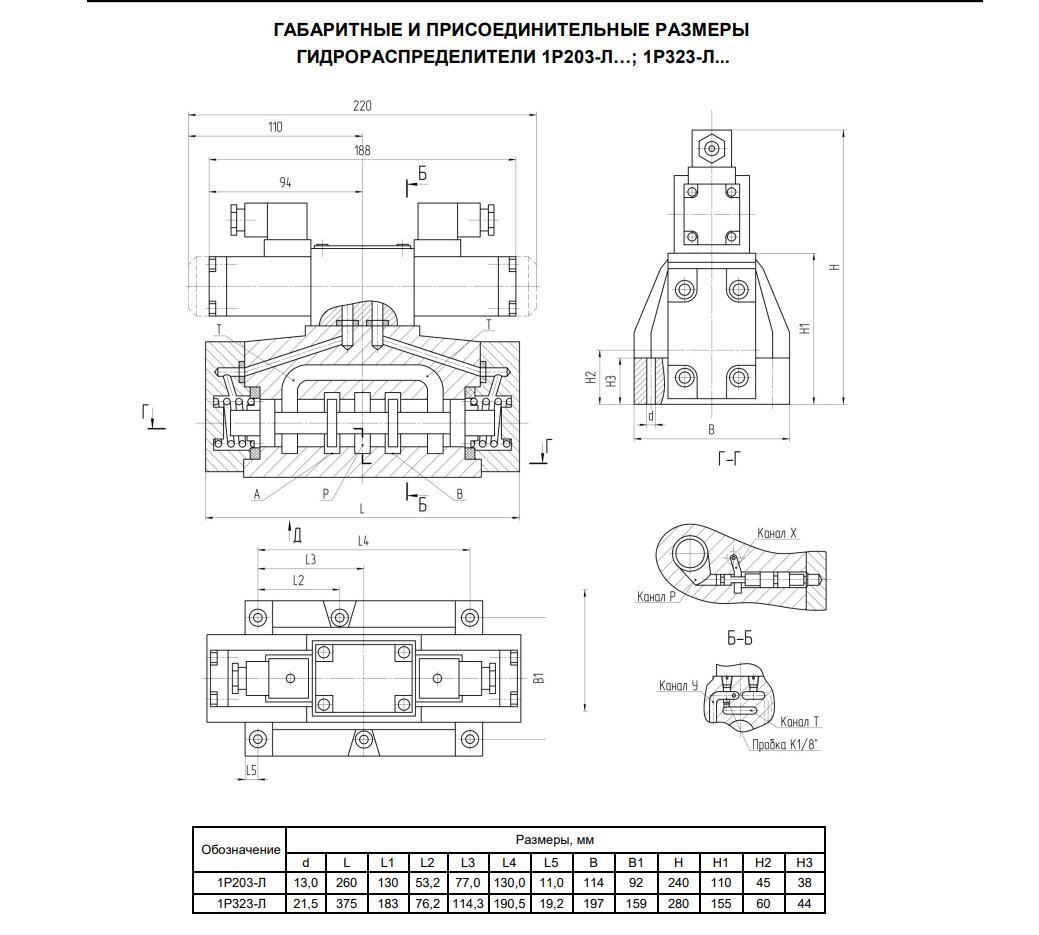

- Монтаж: монтажная плита по стандарту CETOP 08
Преимущества:
- Двойное электрогидравлическое управление обеспечивает точность и скорость переключения золотника
- Универсальность применения для стационарных и мобильных установок
- Надёжная работа при высоких нагрузках и частых переключениях
- Высокая ремонтопригодность и стандартизированные присоединительные размеры
- Защита от пыли и влаги (IP65) для эксплуатации в сложных условиях
Сферы применения:
- Гидросистемы промышленного и строительного оборудования, прессов, станков
- Мобильные машины и специализированная техника
- Производственные и лабораторные испытательные стенды, автоматизированные комплексы
Гидрораспределитель 1Р203АЛ3.24 В110 — это современное и универсальное решение для требовательных гидросистем, где требуется надежное электрогидравлическое управление потоками при питании электромагнитов от сети 110 В переменного тока.
