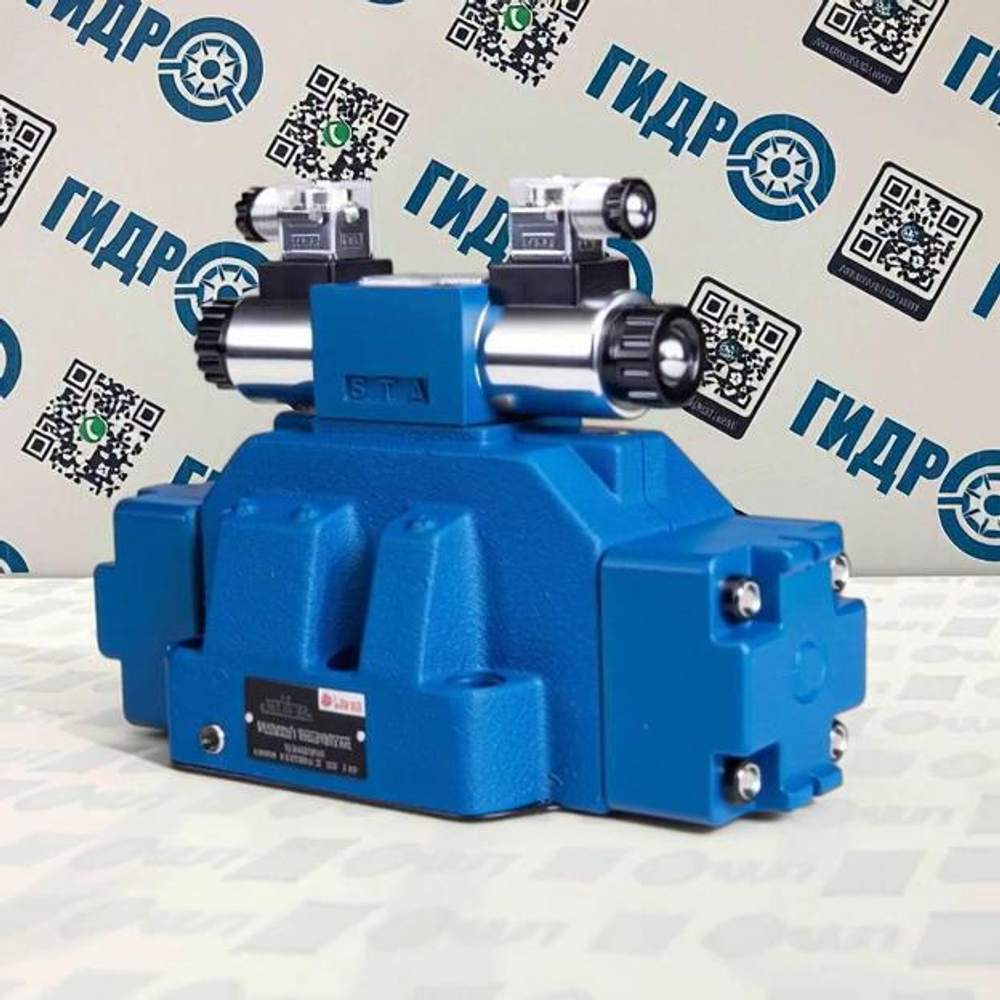

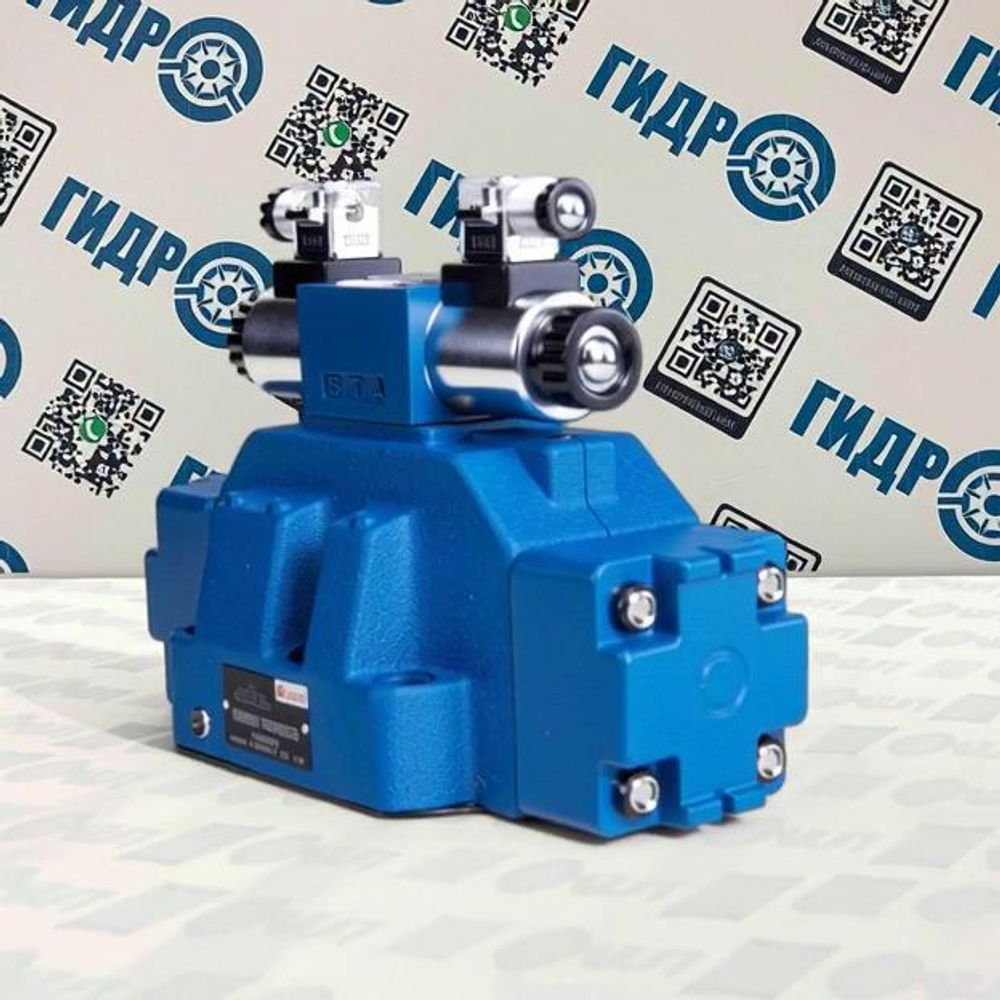

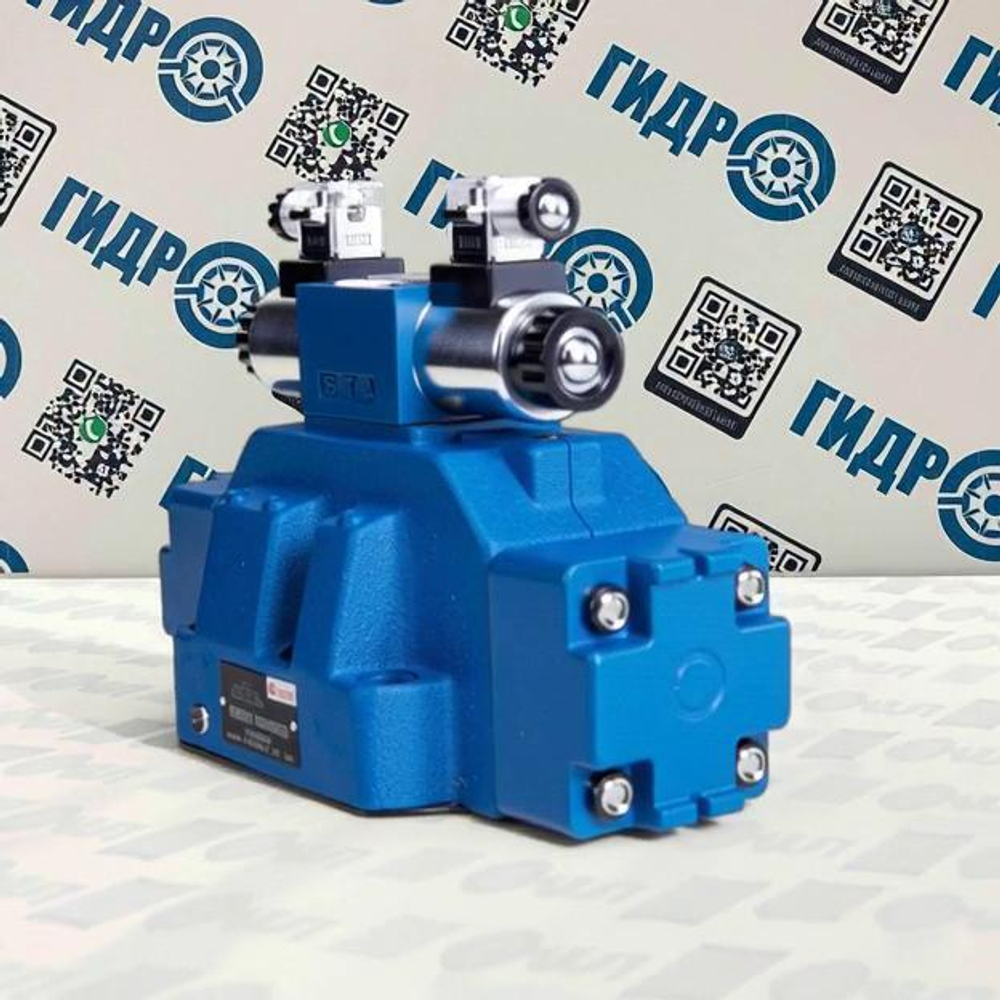

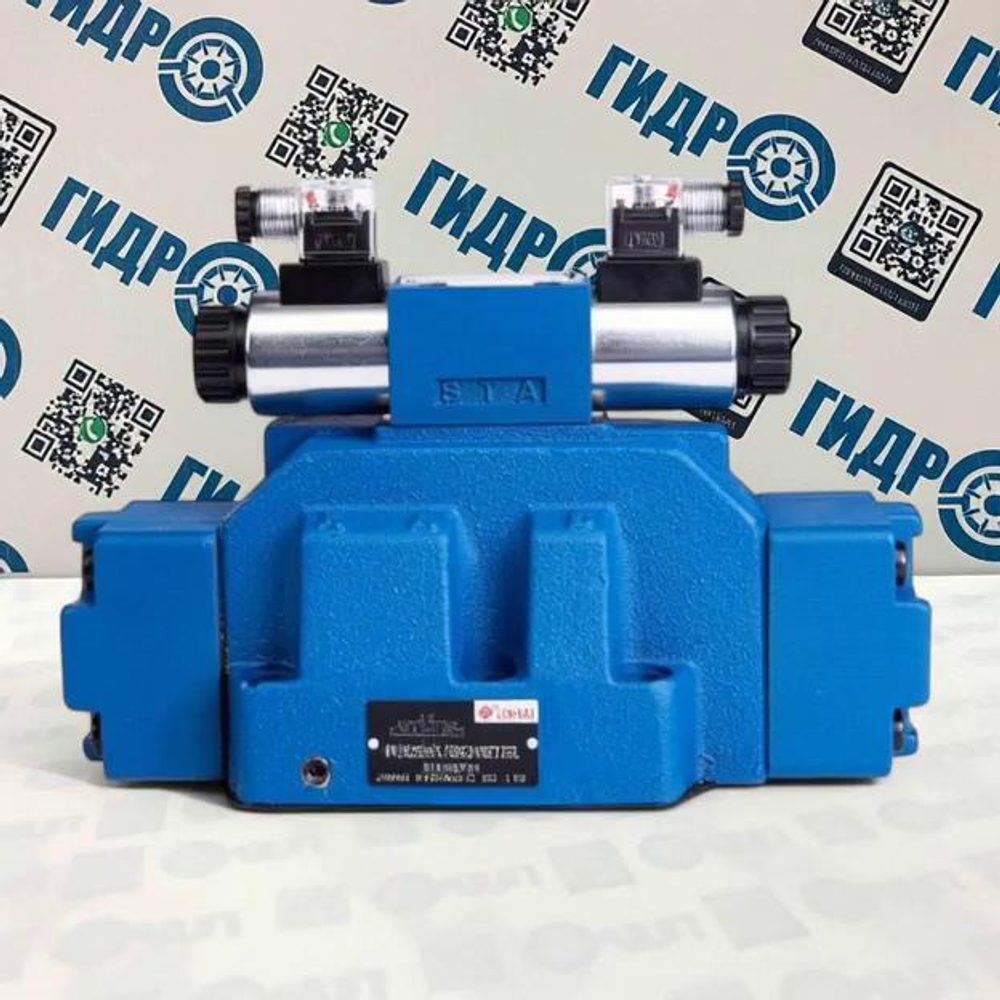

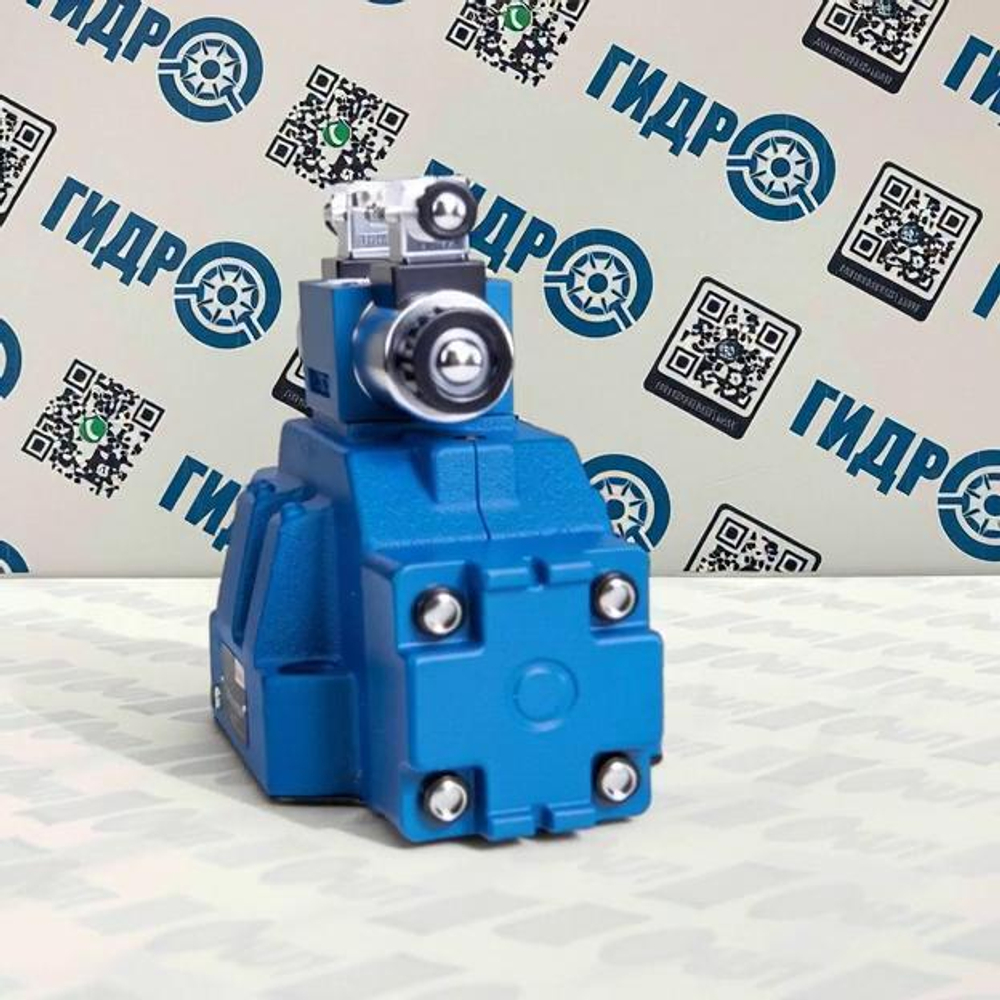

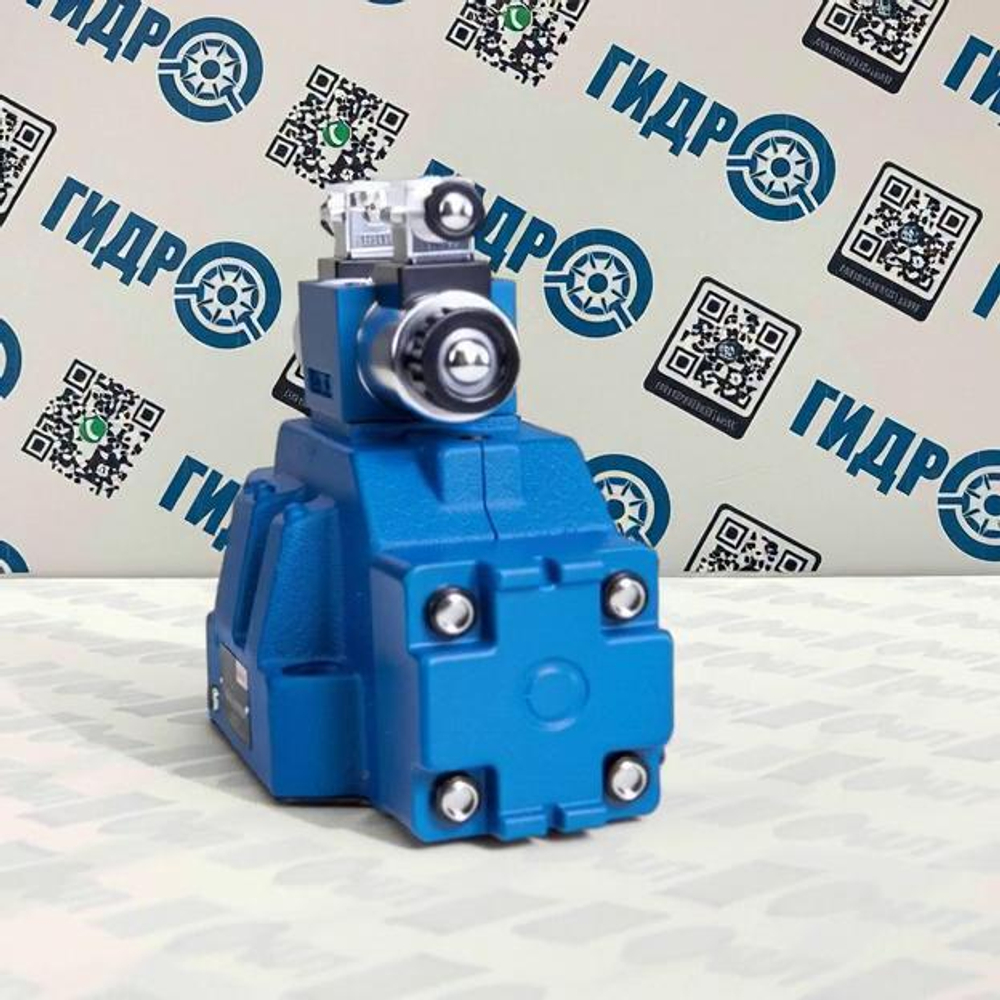

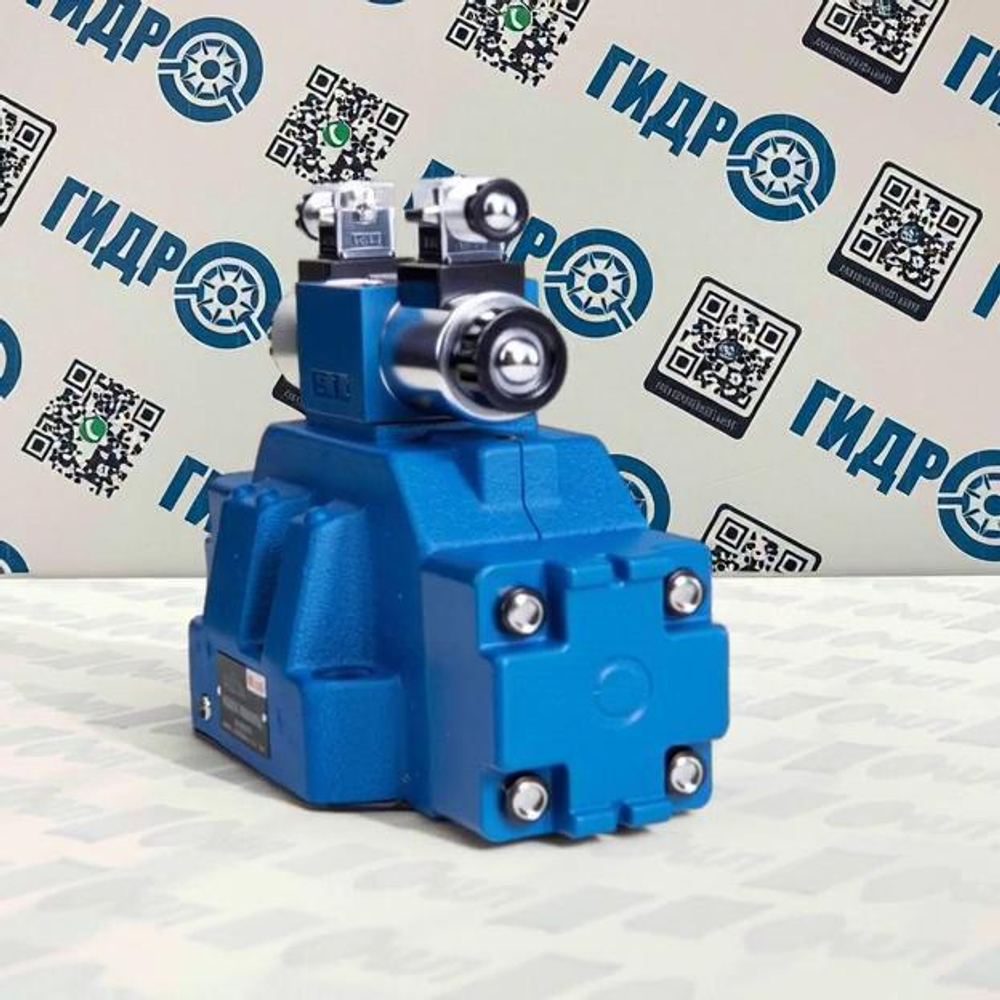

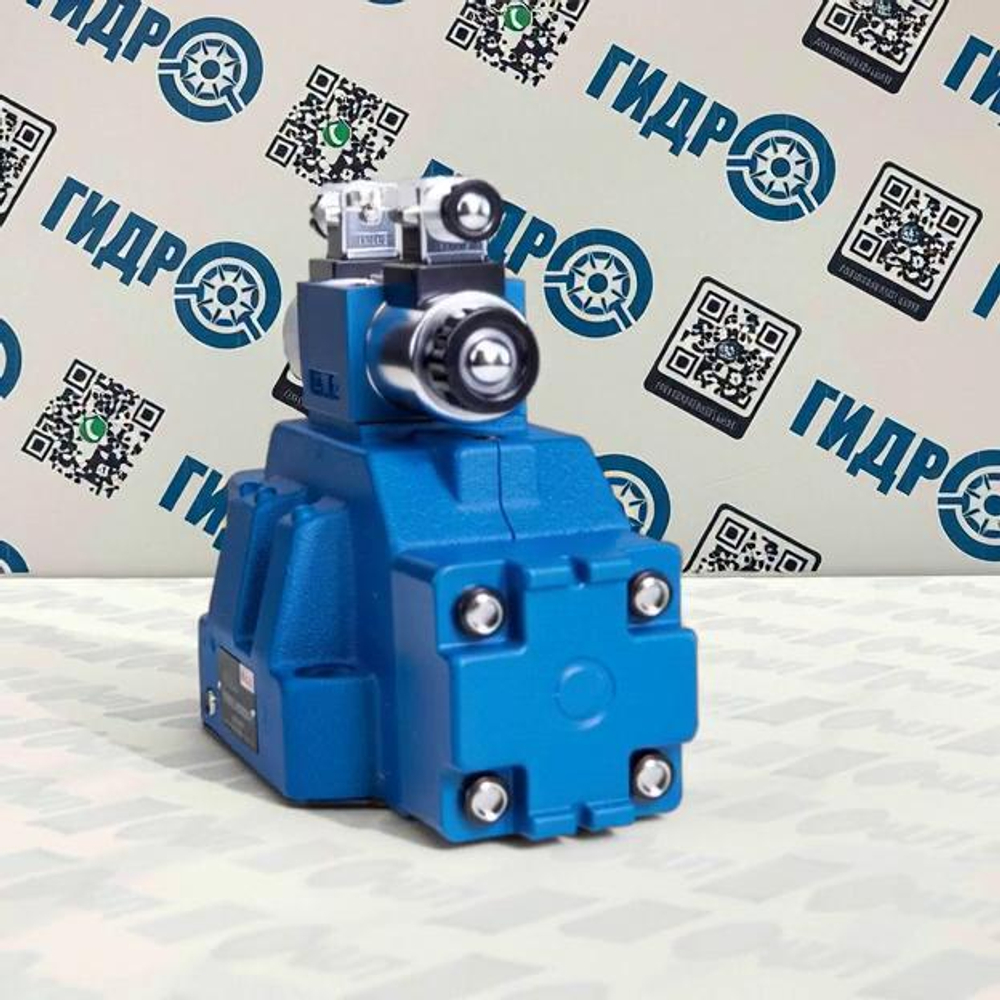

Гидрораспределитель 1Р203АЛ3.24 Г24 — это золотниковый четырехлинейный распределитель с электрогидравлическим управлением двумя электромагнитами на постоянное напряжение 24 В (Г24). Он предназначен для направления, пуска и блокировки потоков рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов, мобильной и строительной техники, где требуется пилотное управление от двух электромагнитов.
Основные характеристики:
- Тип: золотниковый гидрораспределитель, пилотного действия (исполнение АЛ3: подвод управляющего потока — от основного потока, слив управления — независимый)
- Условный проход: 20 мм (DN 20)
- Количество электромагнитов: 2
- Напряжение питания: 24 В постоянного тока (Г24)
- Максимальное рабочее давление (P, A, B): 32 МПа
- Давление в линиях T, Y: до 10 МПа
- Пропускная способность: до 200 л/мин
- Минимальное давление управления: 1,3 МПа
- Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с
- Температура рабочей жидкости: от -20°C до +70°C
- Класс защиты: IP65 (пыле- и влагозащитное исполнение)
- Масса: до 18 кг (в зависимости от комплектации)

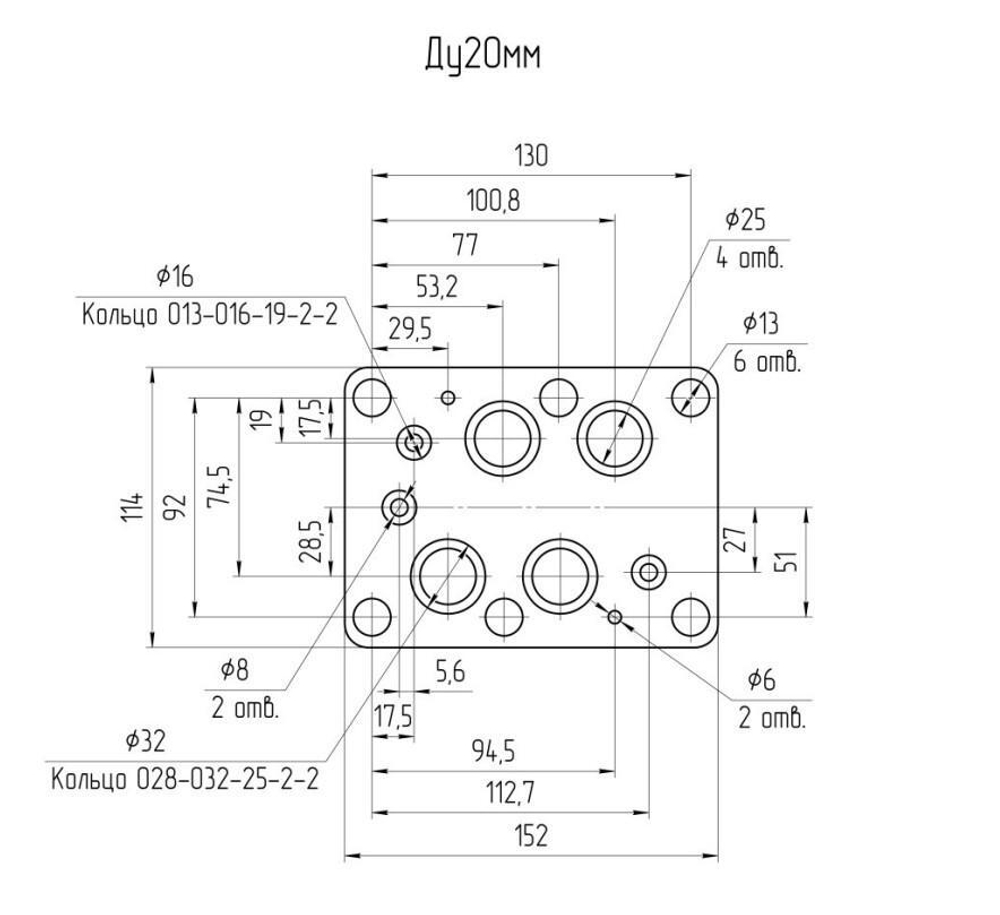

- Монтаж: на плиту по стандарту CETOP 08 (DIN 43650/A)

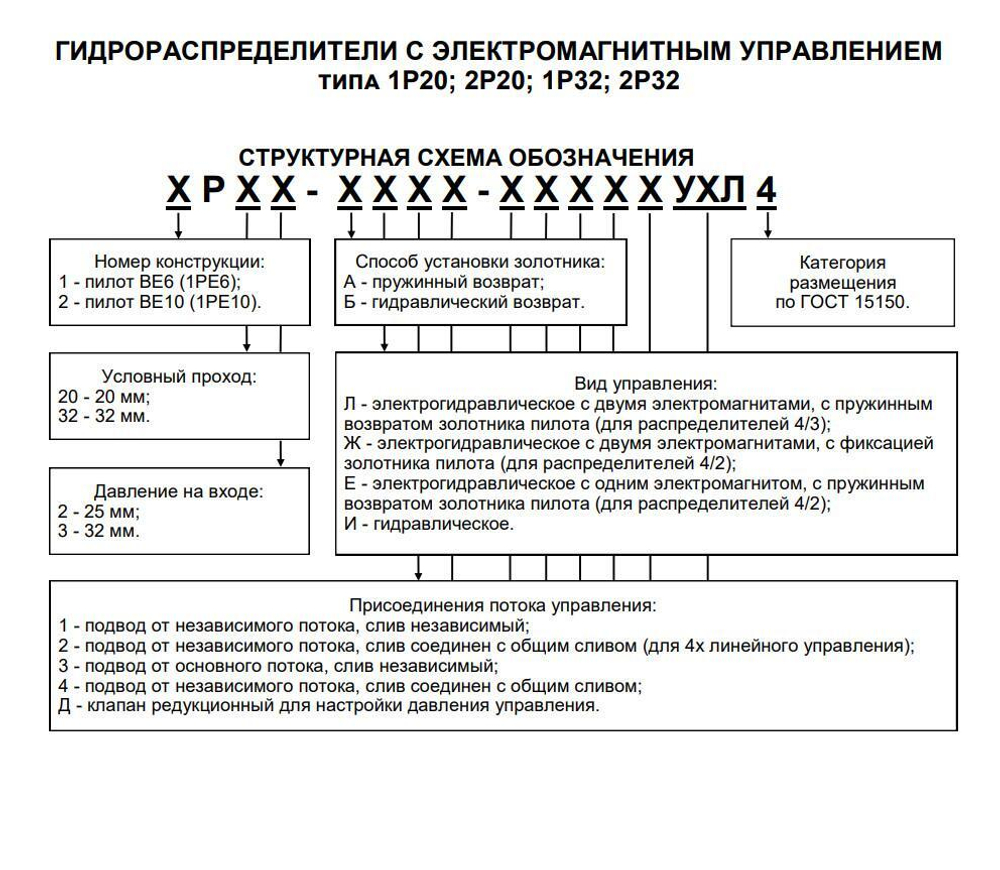

Особенности исполнения АЛ3:
-
Управляющий поток отводится от основного потока рабочей жидкости
-
Слив управления независимый (не соединён с общим сливом)
Преимущества:
- Универсальность применения для мобильных и стационарных гидросистем
- Простота монтажа, обслуживания и высокая ремонтопригодность
- Высокая степень защиты — надёжная работа в пыльных и влажных условиях
- Стандартные присоединительные размеры
Сферы применения:
- Гидросистемы станков, прессов, дорожно-строительная и спецтехника
- Автоматизированные и промышленно-механические комплексы
- Лабораторные испытательные стенды
Гидрораспределитель 1Р203АЛ3.24 Г24 оптимален для комплексного управления потоками жидкости в профессиональных гидросистемах с питанием от сети 24 В постоянного тока, обеспечивая безопасность, быстроту и точность переключения.
