1Р203АЛ3.14 Г24

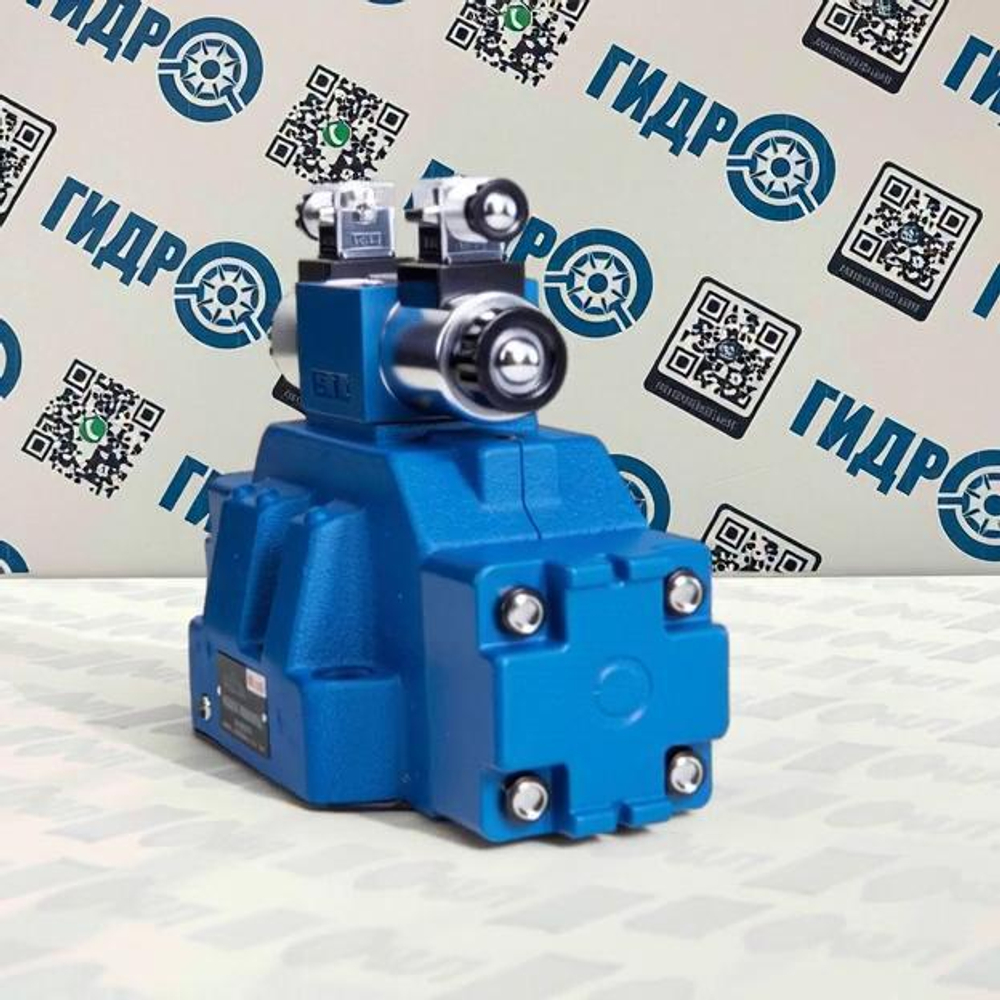

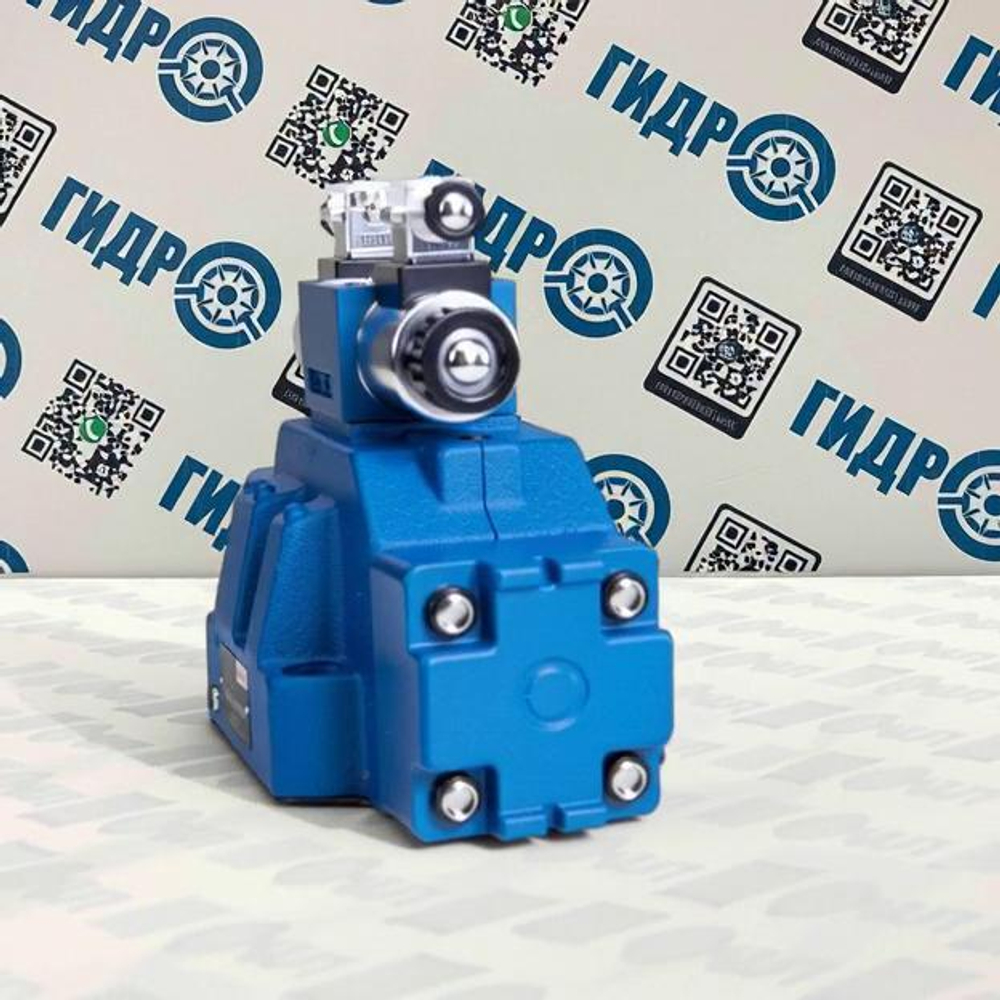

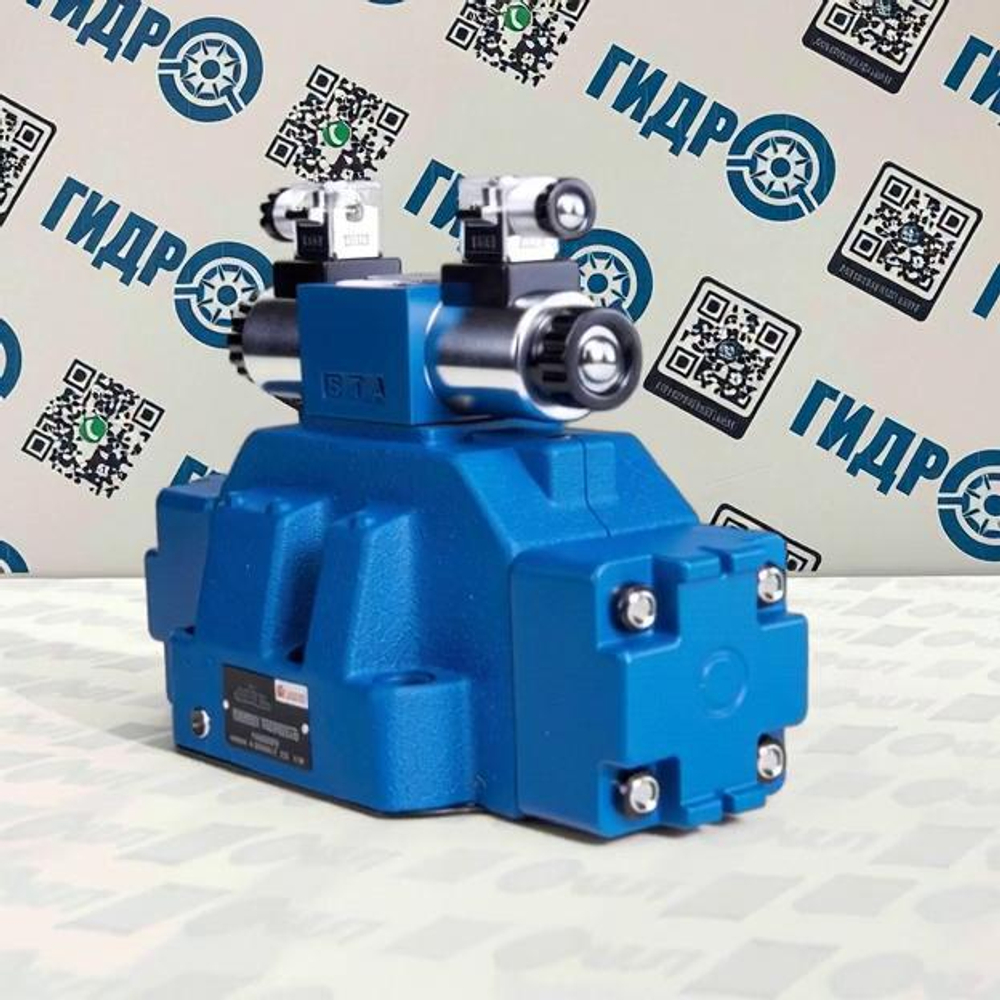

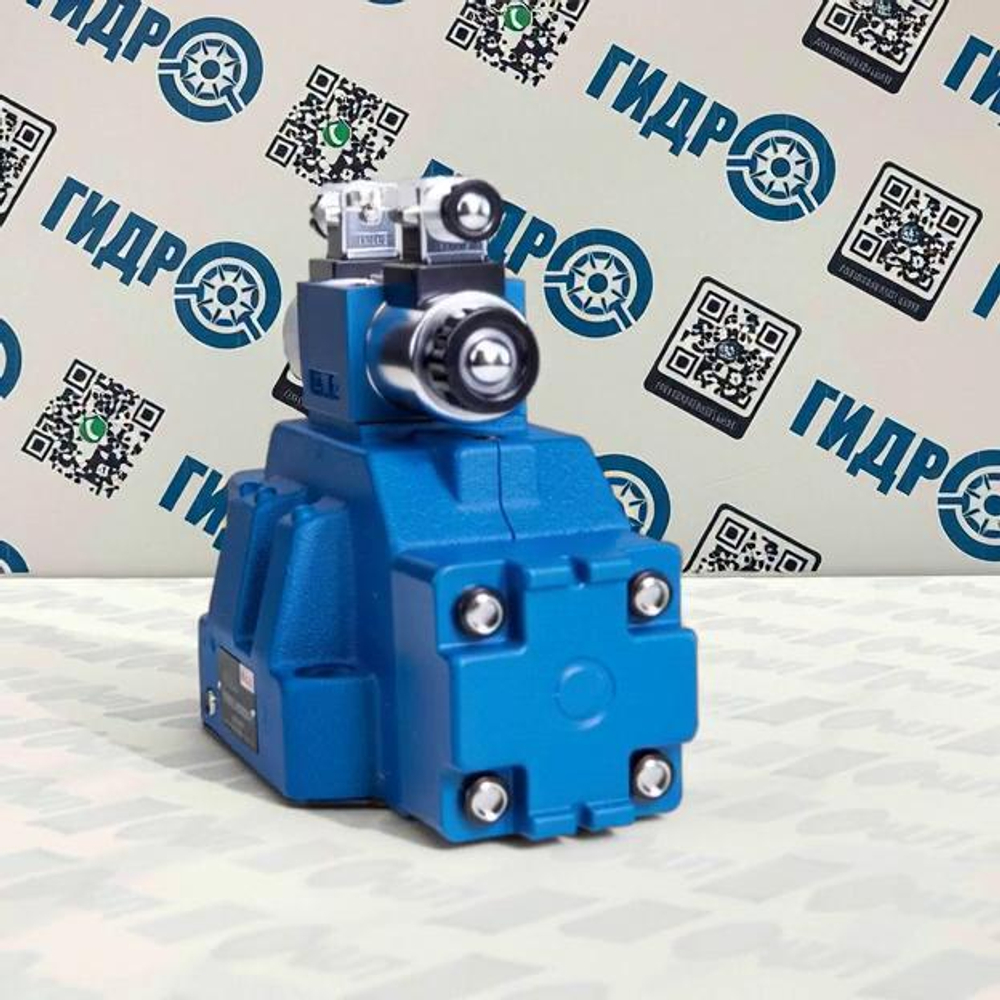

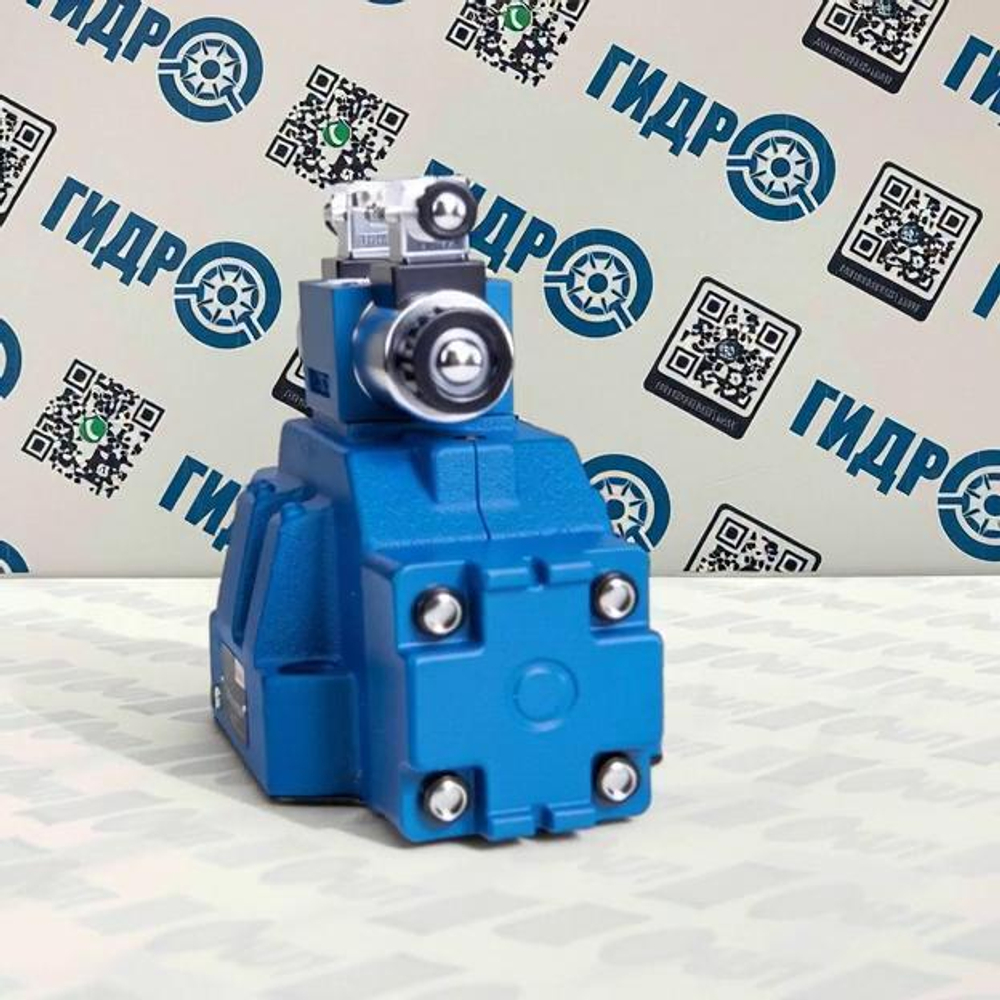

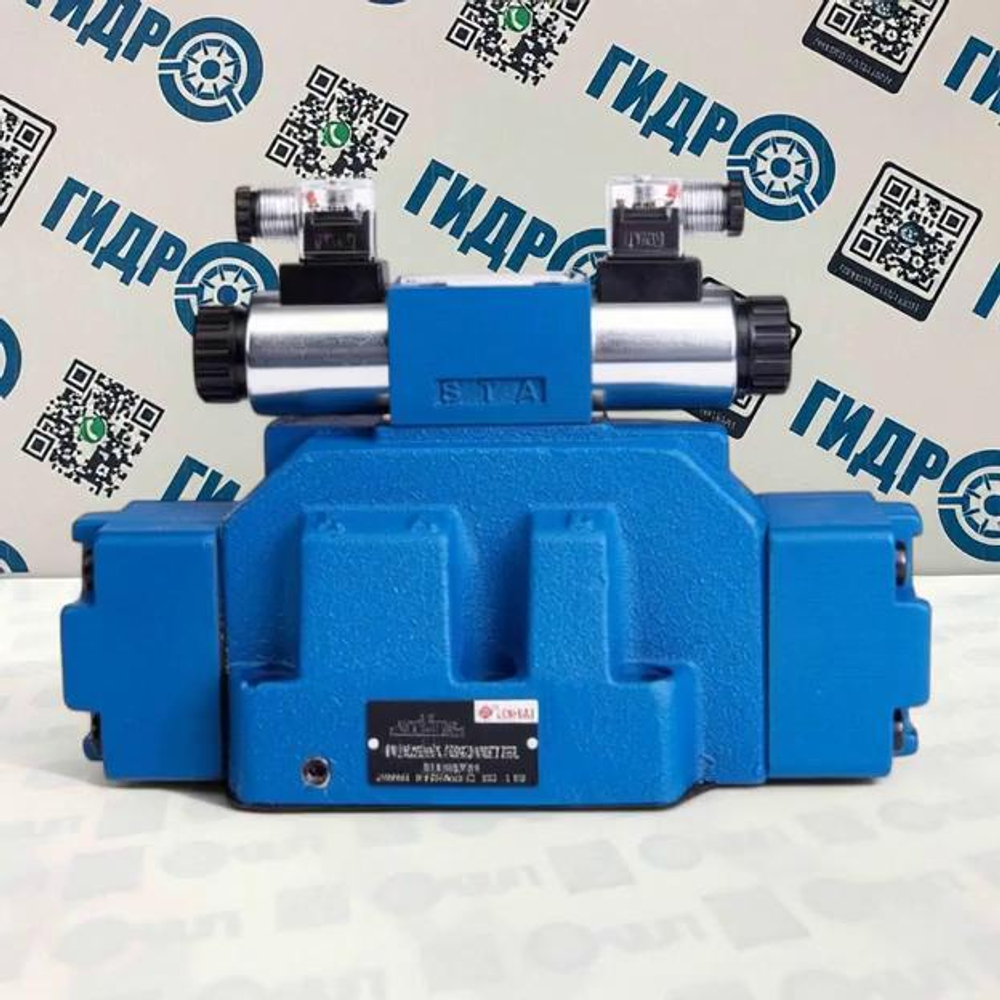

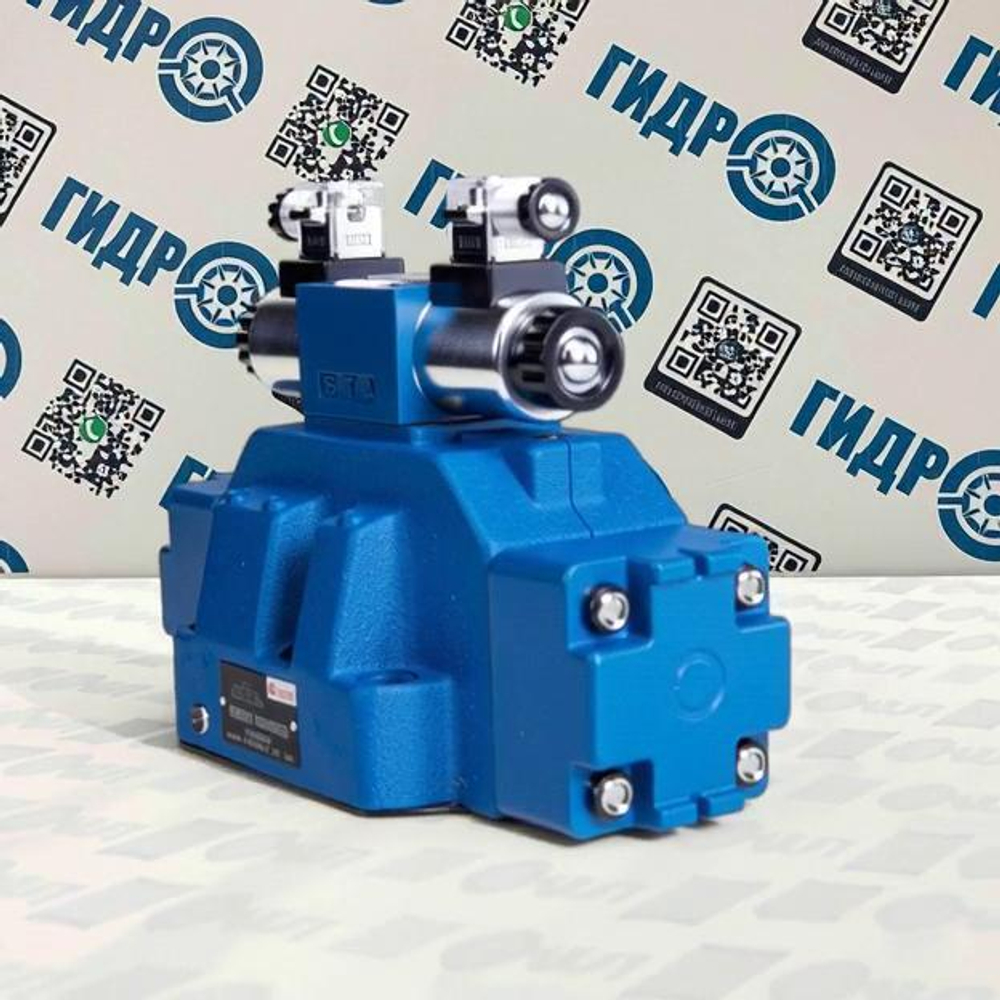

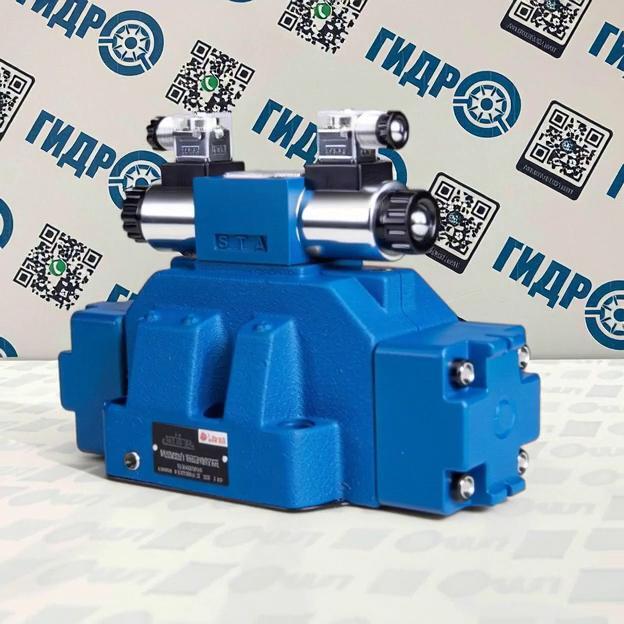

Гидрораспределитель 1Р203АЛ3.14 Г24 — это золотниковый четырехлинейный распределитель с электрогидравлическим управлением от двух электромагнитов на постоянное напряжение 24 В (Г24). Используется для изменения направления, пуска и останова потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного оборудования и технологических комплексов.

Основные характеристики:

• Тип: золотниковый гидрораспределитель с электрогидравлическим управлением, пилотного действия
• Условный проход (DN): 20 мм

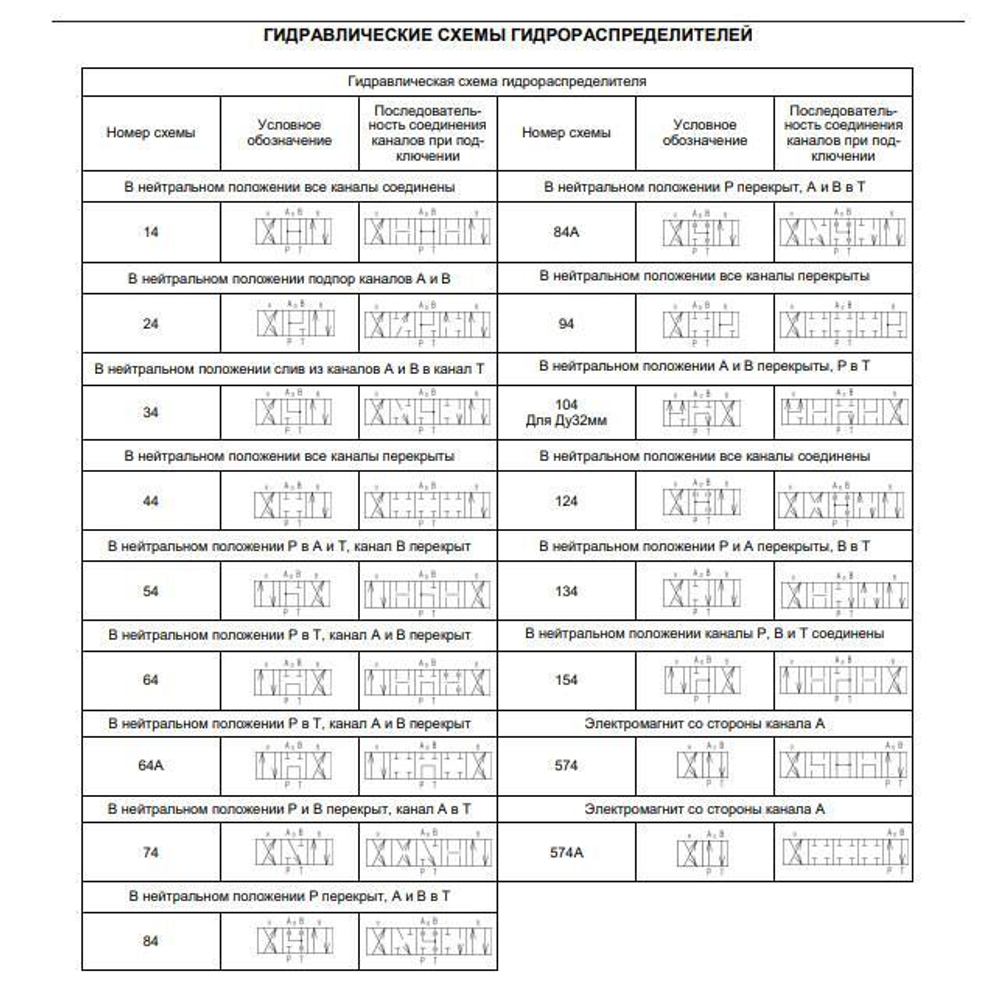

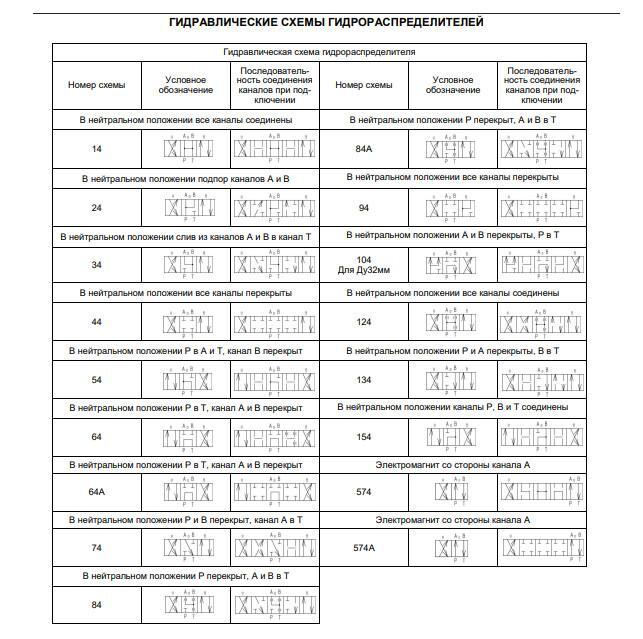

• Гидросхема: 14
• Количество электромагнитов: 2
• Рабочая жидкость: минеральные масла (вязкость 2,8–380 мм²/с)
• Максимальное рабочее давление (линии P, A, B): 32 МПа
• Максимальное давление линий Т, Y: 10 МПа
• Пропускная способность: до 200 л/мин (средний расход)
• Схема возврата золотника: пружинный возврат в центральное положение
• Напряжение питания: 24 В постоянного тока
• Класс защиты: IP65 (пыле- и влагозащищённость)
• Температура эксплуатации: от -20°C до +70°C
• Масса: до 20,4 кг (в зависимости от комплектации)

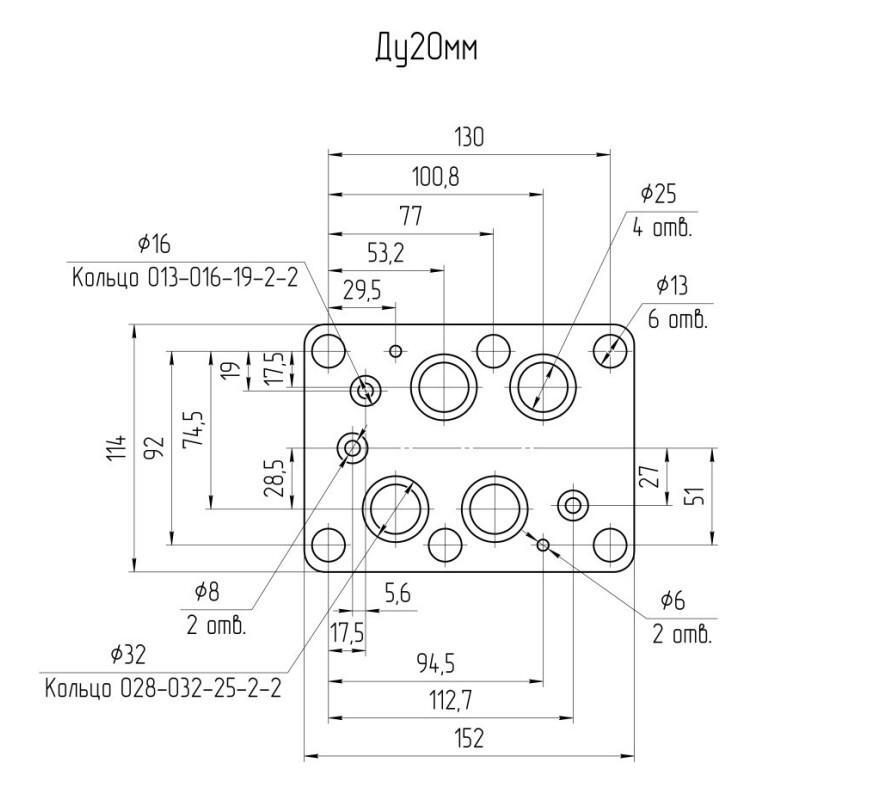

• Монтаж: плитой по стандарту CETOP 08

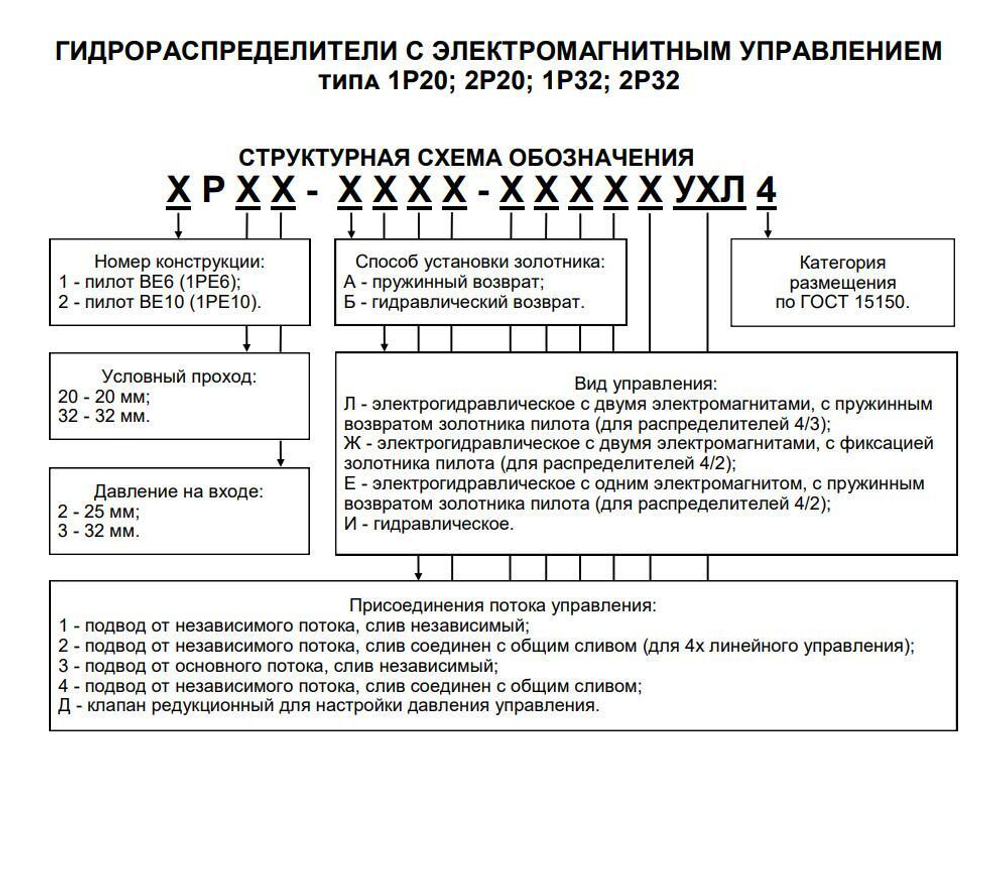

Краткая расшифровка исполнения (АЛ3):

• Подвод управляющего потока от основного потока
• Слив управляющего потока — независимый

Преимущества:

• Надёжная работа при длительных и высоконагруженных циклах
• Простота монтажа и обслуживания
• Возможность работы в различных типах гидросистем (мобильные/промышленные)
• Стандартные размеры и высокая ремонтопригодность

Сферы применения:

• Металлообрабатывающие и гидравлические станки
• Горношахтное, нефтехимическое, строительное и коммунальное оборудование
• Испытательные стенды, автоматизированные производственные линии
• Мобильная спецтехника и промышленная автоматика

Гидрораспределитель 1Р203АЛ3.14 Г24 — универсальное решение для комплексного управления потоками рабочей жидкости в современных гидросистемах с питанием электромагнитов от сети 24 В постоянного тока
