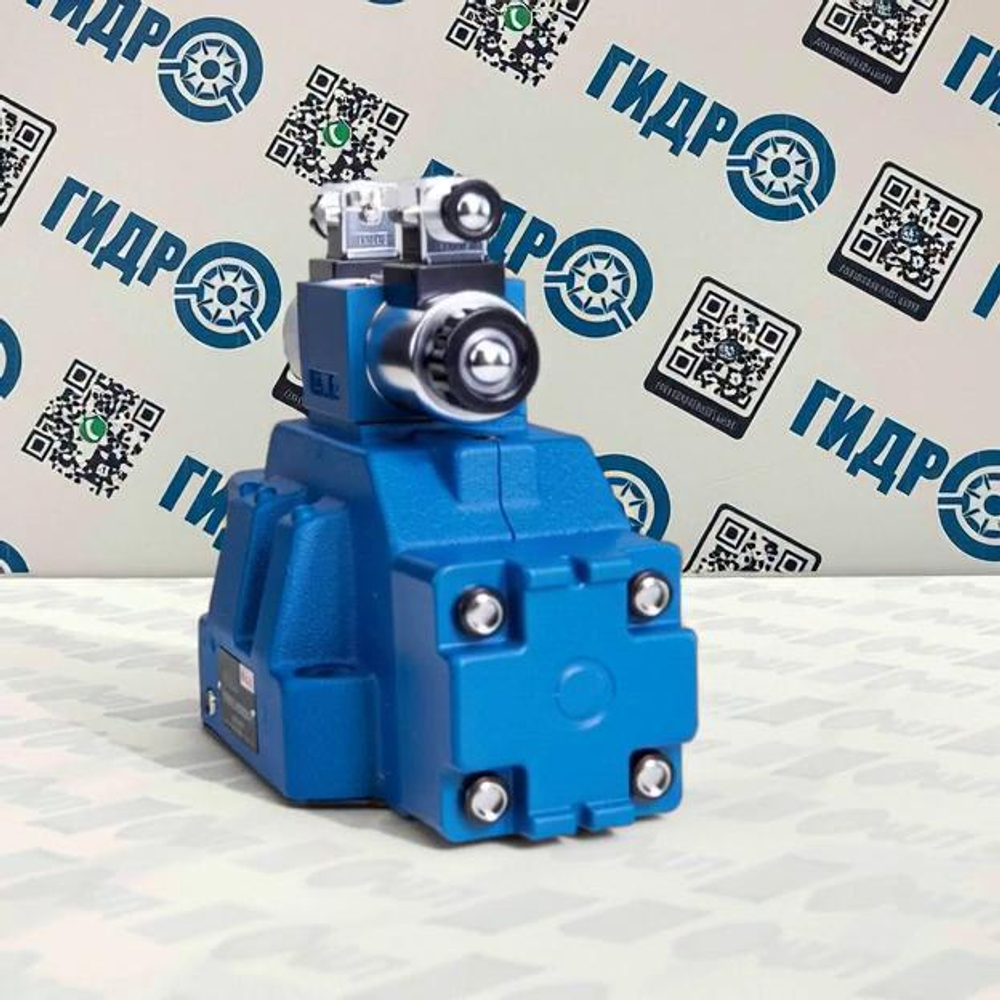

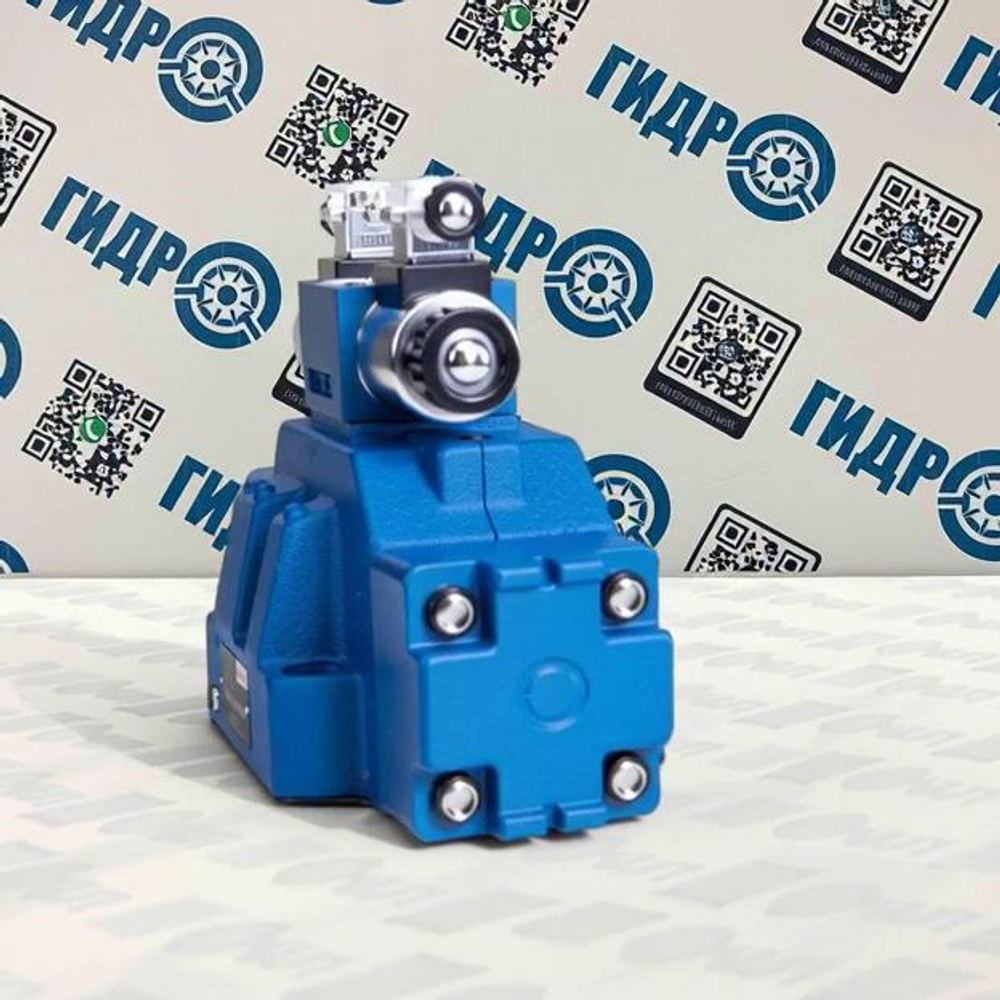

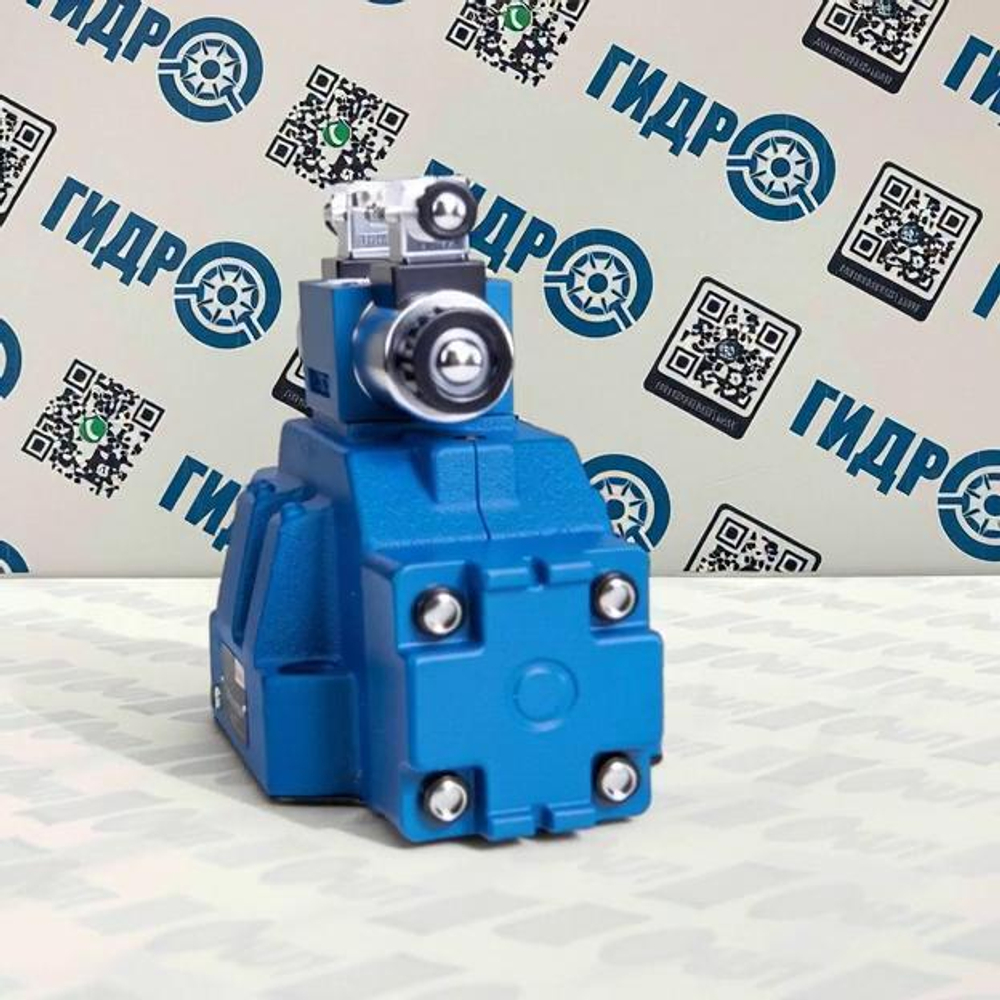

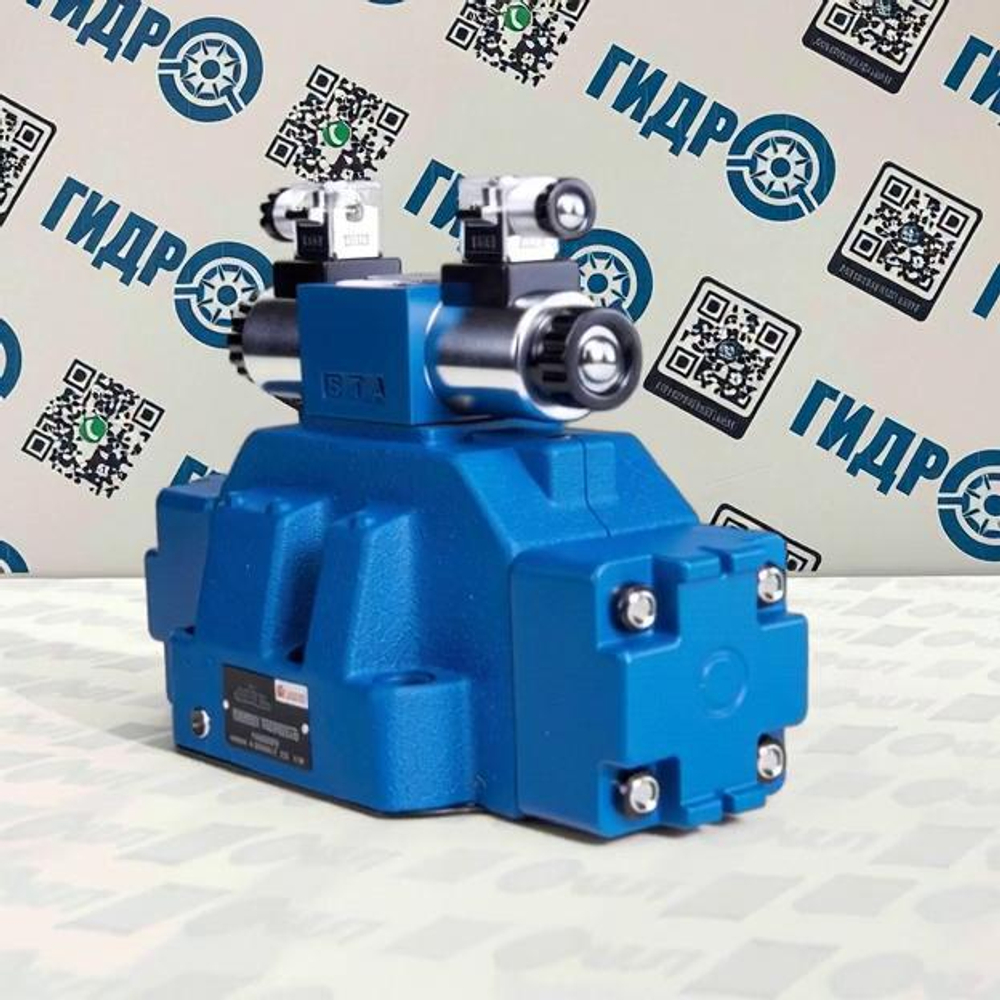

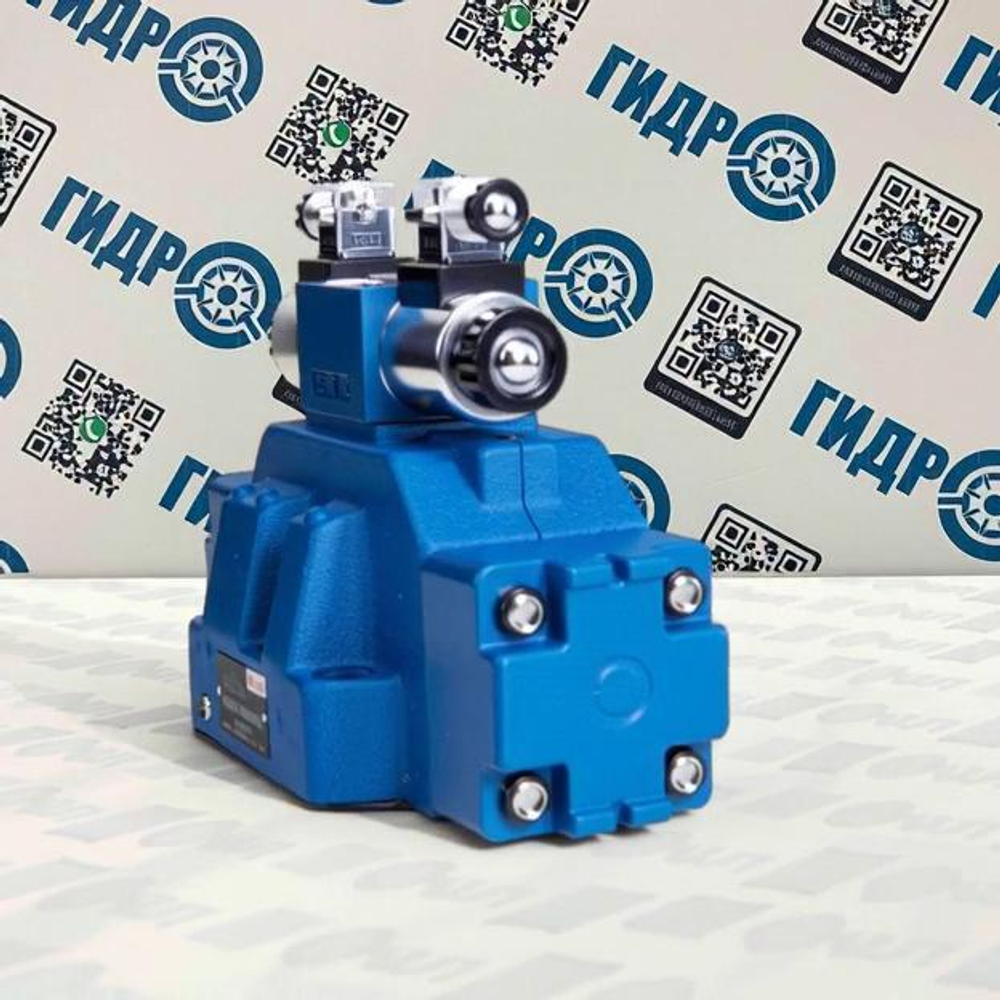

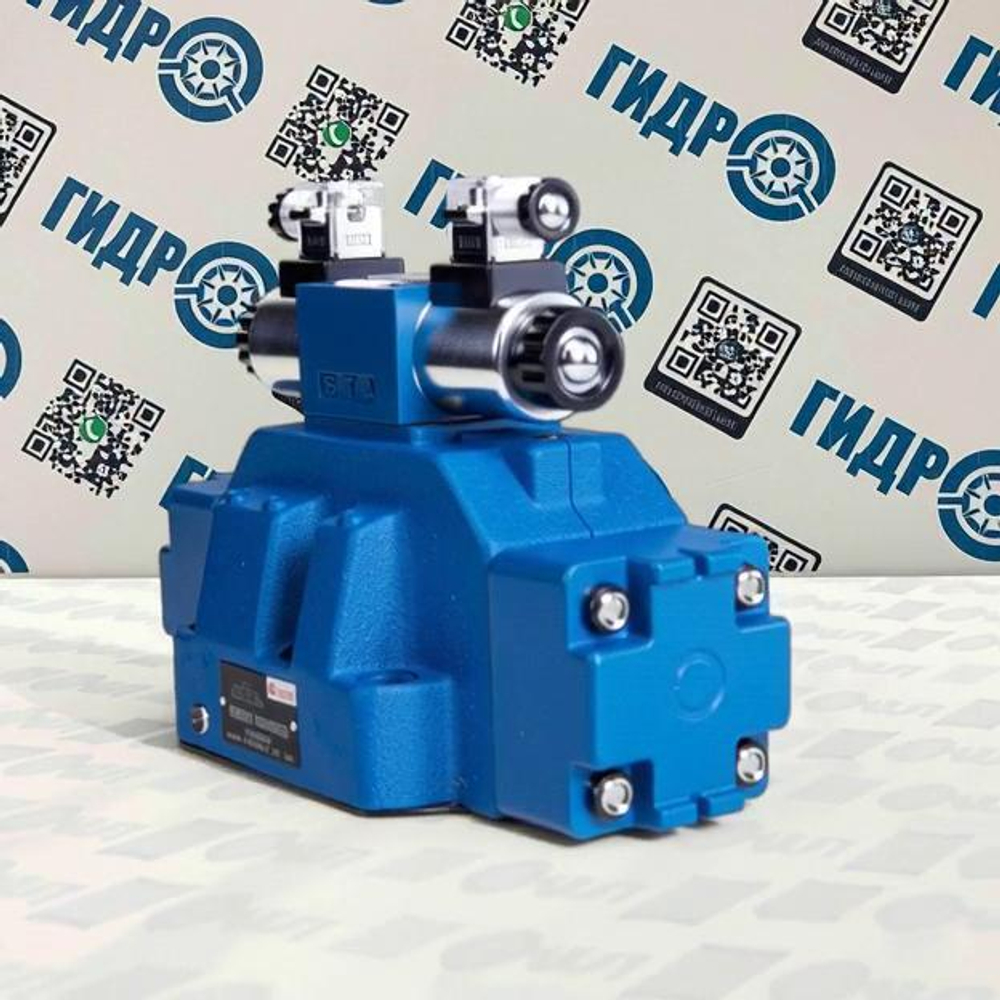

Гидрораспределитель 1Р203АЛ2.574 Г24 — это четырехлинейный золотниковый электрогидравлический распределитель с двумя электромагнитами, рассчитанный на питание от постоянного напряжения 24 В. Он предназначен для изменения направления, пуска и останова потока рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов и строительной техники.
Основные технические характеристики:
-
Условный проход: 20 мм
-
Количество электромагнитов: 1
-
Расход рабочей жидкости: 200 л/мин
-
Максимальное рабочее давление (P, A, B): 32 МПа
-
Давление в линиях T, Y: до 10 МПа
-
Минимальное давление управления: 1,3 МПа
-

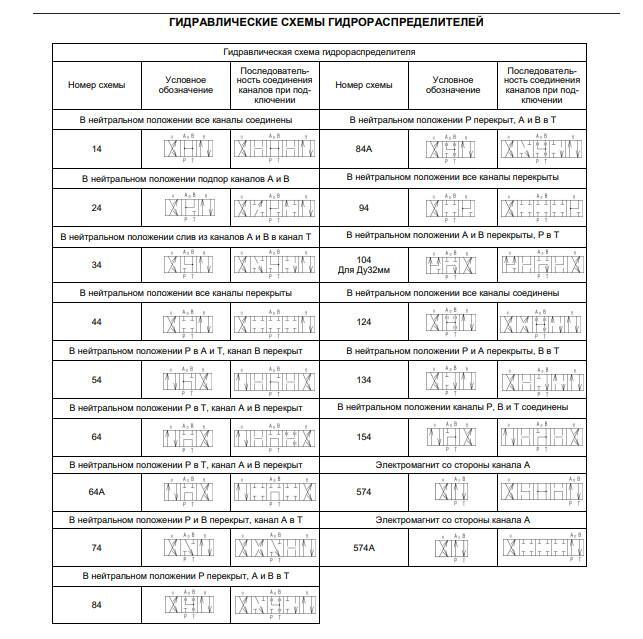

Схема возврата золотника: пружинный возврат в центральное положение
-
Рабочая жидкость: минеральные масла с вязкостью 2,8–380 мм²/с
-
Класс чистоты рабочей жидкости: не ниже 20/18/15 по ISO 4406
-
Температурный диапазон рабочей жидкости: от -20°C до +70°C
-
Класс защиты: IP65 (повышенная пыле- и влагозащита)
-
Масса: до 20,4 кг (в зависимости от комплектации)
-

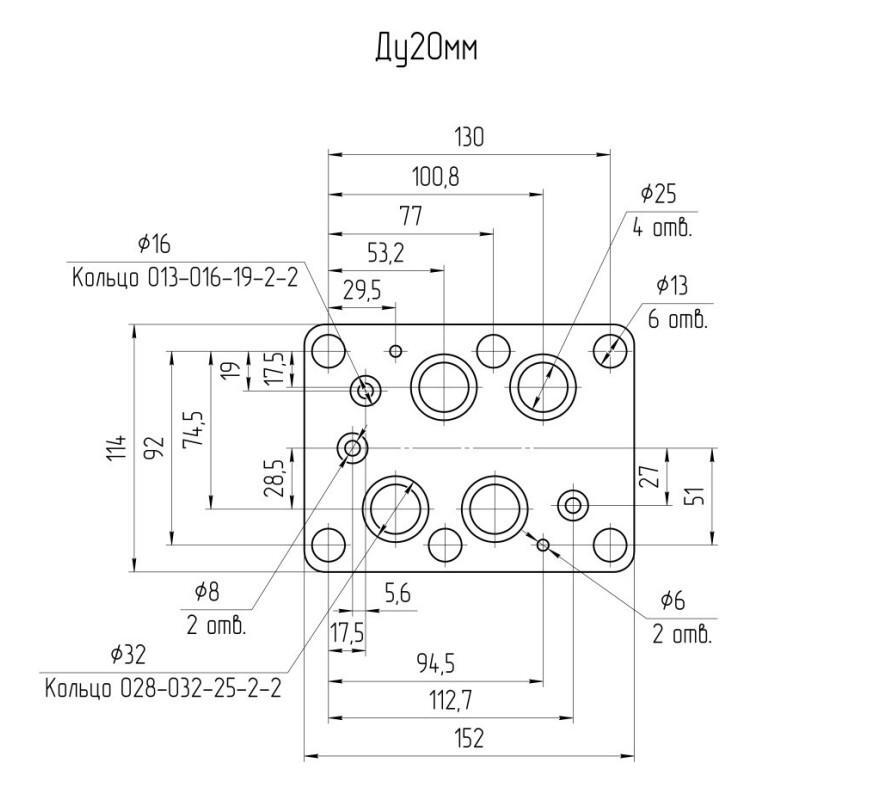

Монтаж: плита по стандарту CETOP 08 (ISO 4401, DIN 24340)

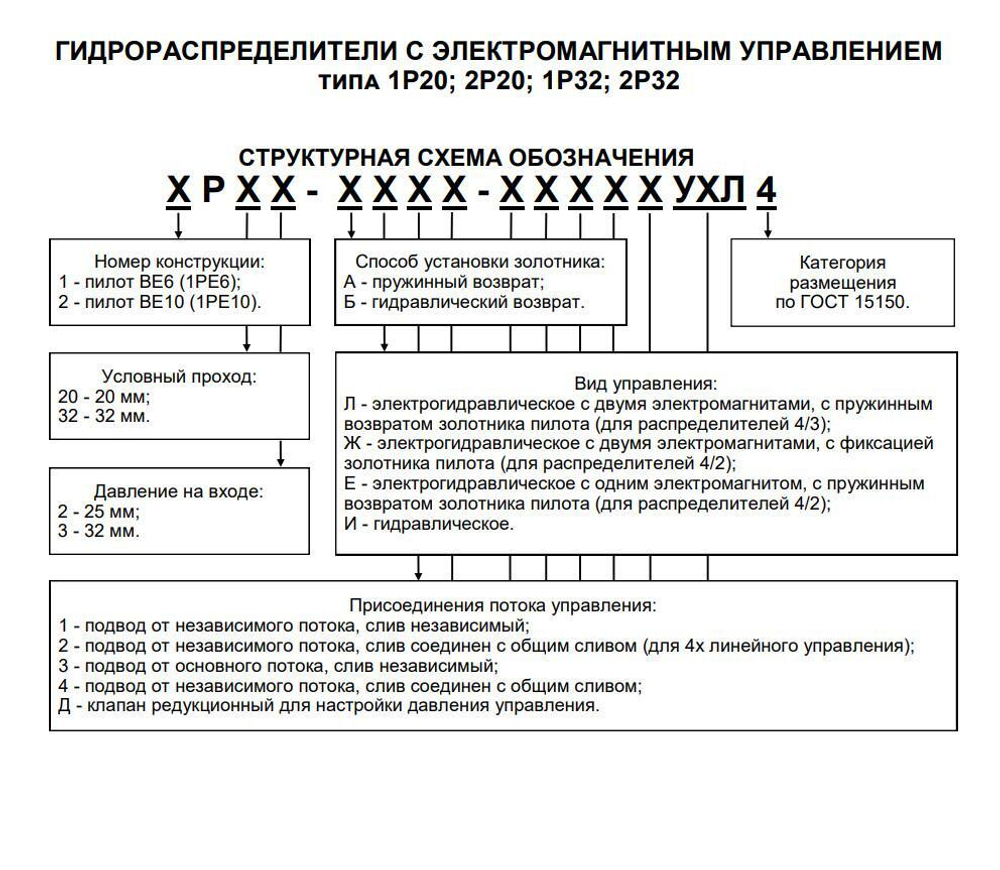

Особенности исполнения:
-
Электрогидравлическое пилотное управление с двумя электромагнитами на 24 В постоянного тока
-
Подвод управляющего потока осуществляется от независимого источника
-
Слив управляющего потока — независимый, не соединён с общим сливом гидросистемы
Преимущества:
-
Высокая точность и надежность переключения при интенсивных рабочих циклах
-
Универсальность применения для стационарных и мобильных гидросистем
-
Простота обслуживания и высокая ремонтопригодность
-
Надежная работа в сложных промышленных условиях обеспечивается степенью защиты IP65
-
Стандартные монтажные размеры упрощают интеграцию и техническое обслуживание
Сферы применения:
-
Гидросистемы промышленного, строительного и транспортного оборудования
-
Прессовое, металлообрабатывающее оборудование
-
Стационарные и мобильные гидравлические установки
-
Испытательные лабораторные стенды и автоматизированные производственные линии
