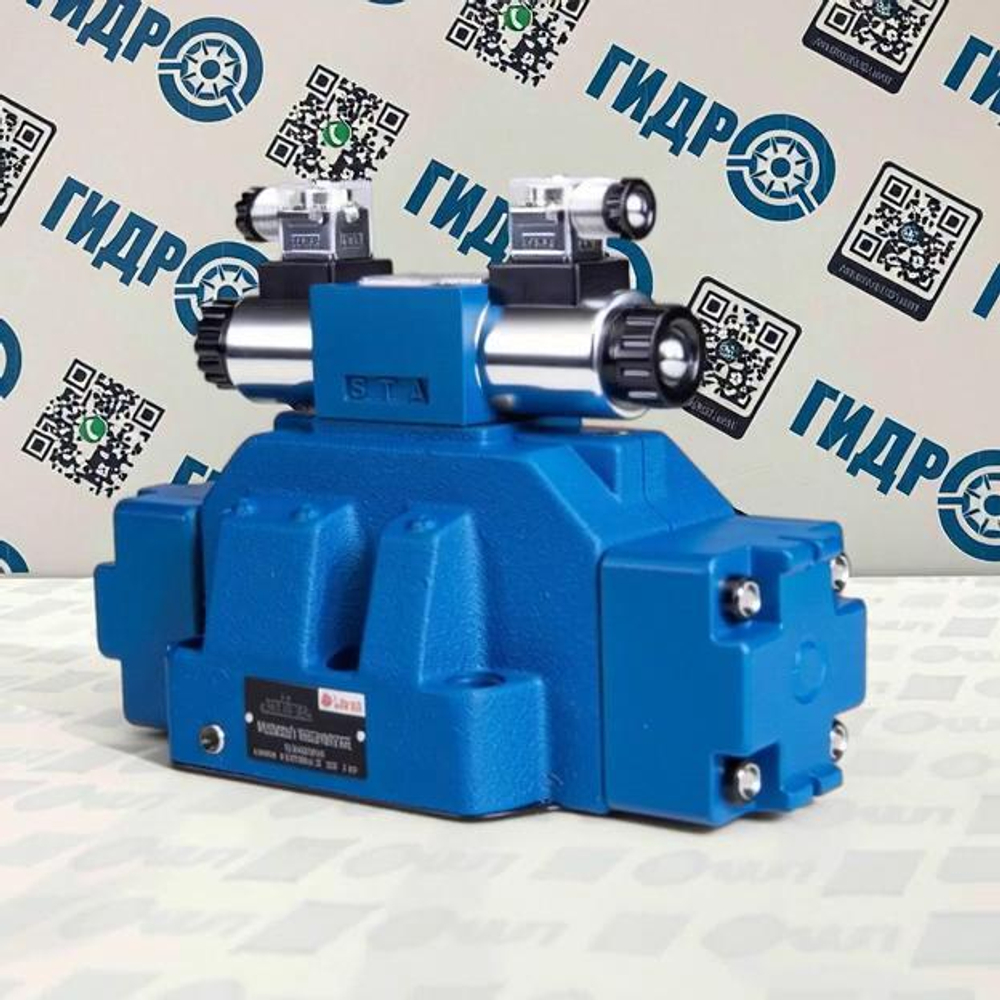

1Р203АЛ1.64 Г24

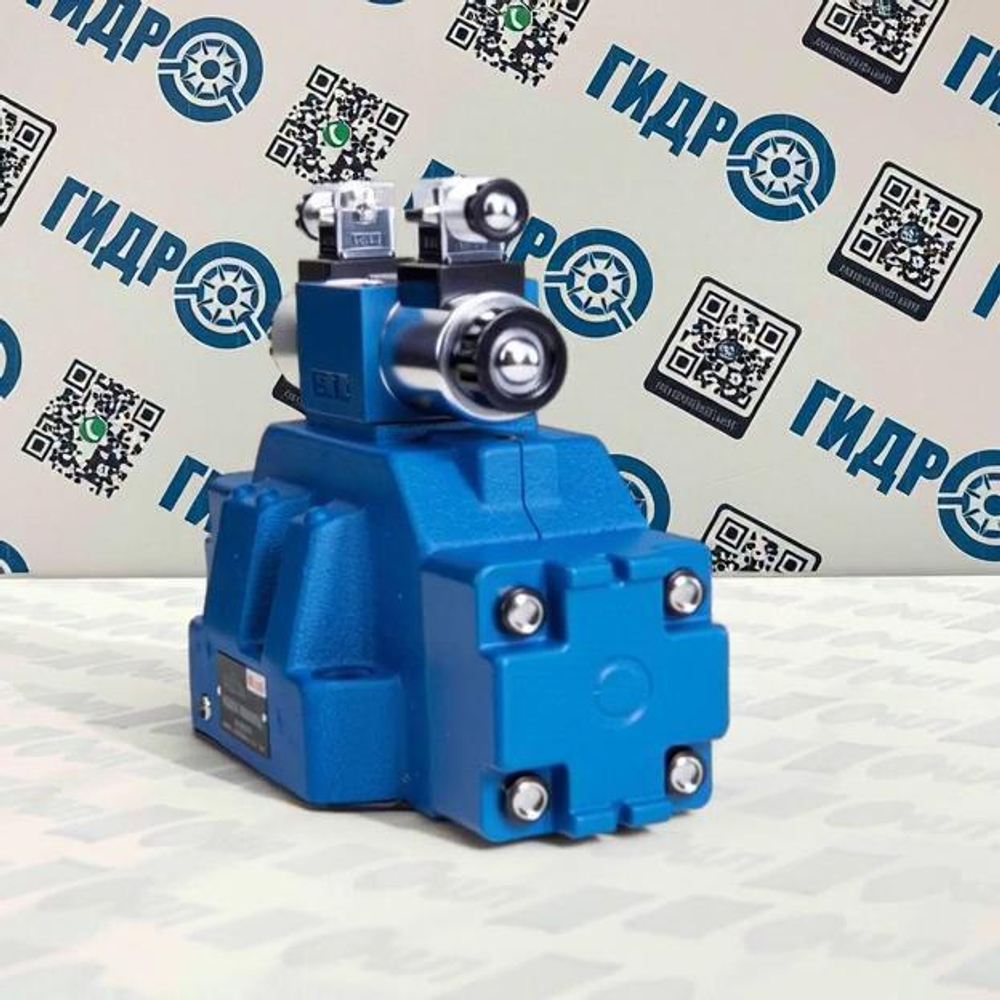

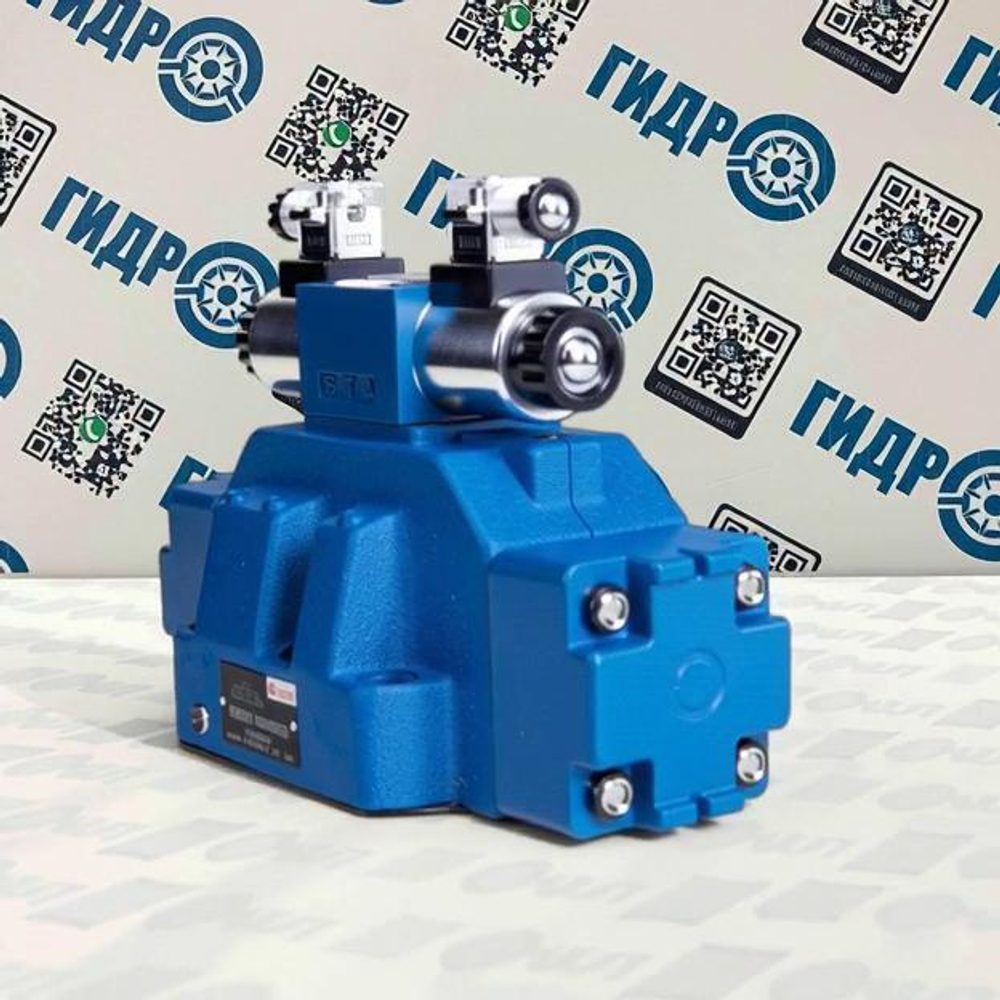

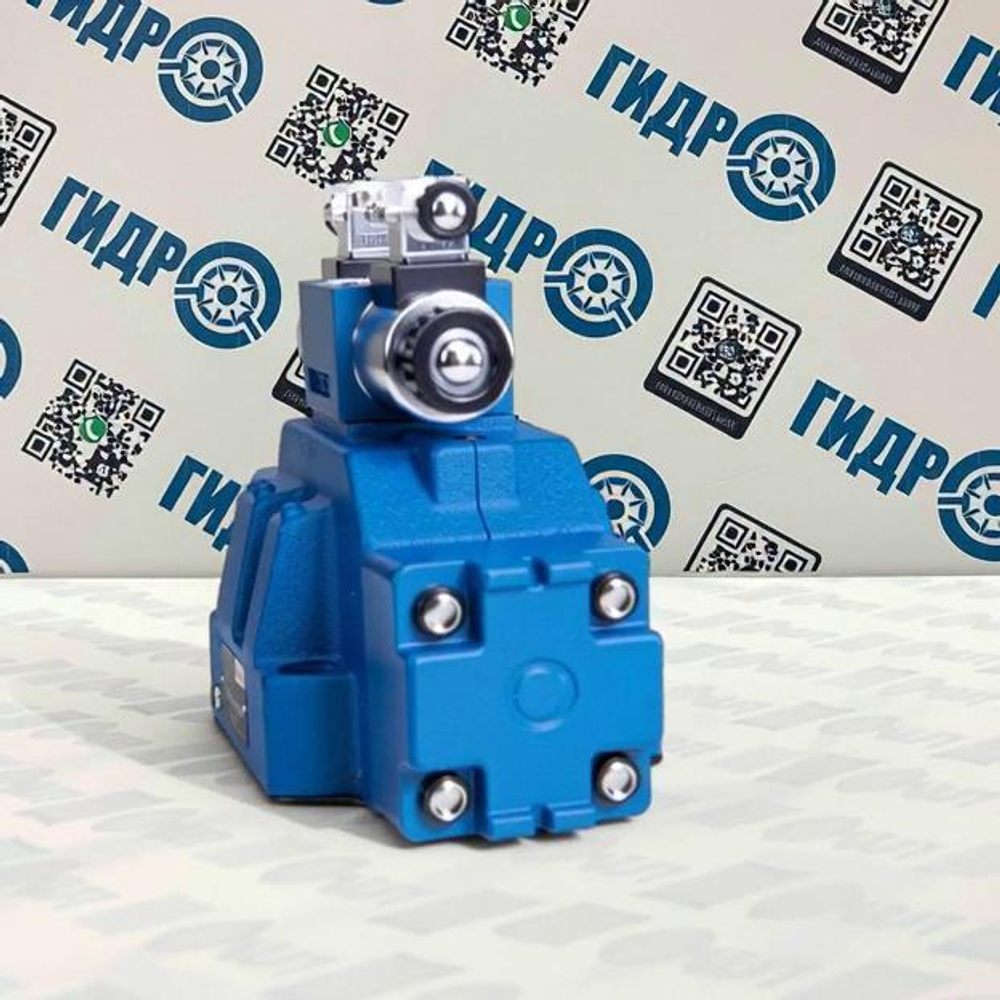

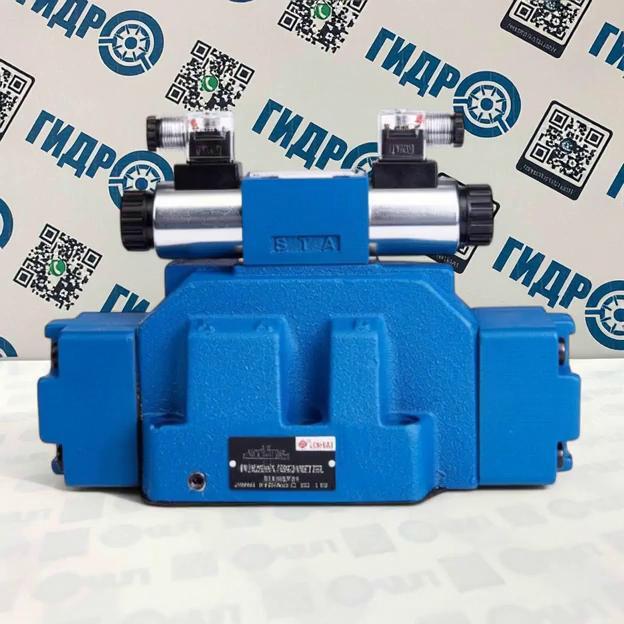

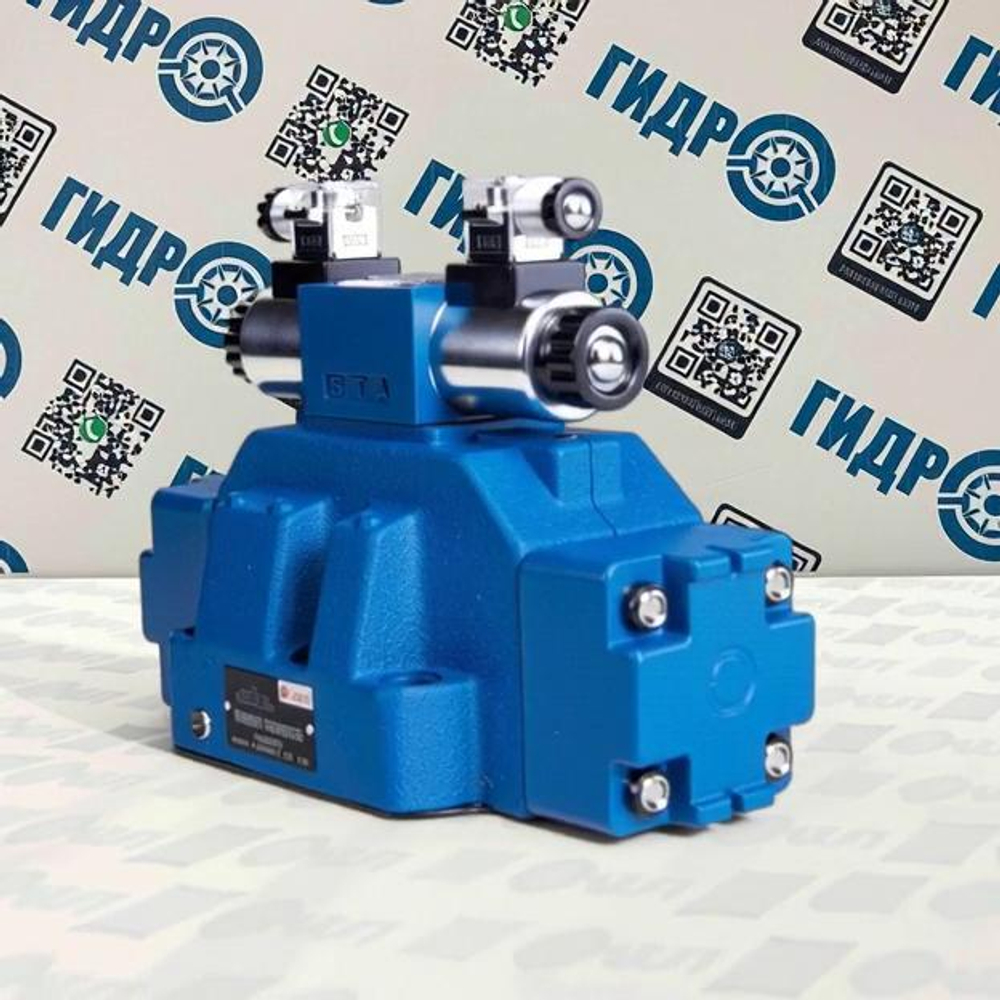

Гидрораспределитель 1Р203АЛ1.64 Г24 представляет собой четырехлинейный золотниковый гидрораспределитель с электрогидравлическим управлением от двух электромагнитов на постоянное напряжение 24 В (Г24). Он предназначен для изменения направления, пуска и останова потока рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов, горной и строительной техники.

Основные характеристики:

• Тип: золотниковый электрогидравлический распределитель с пилотным управлением

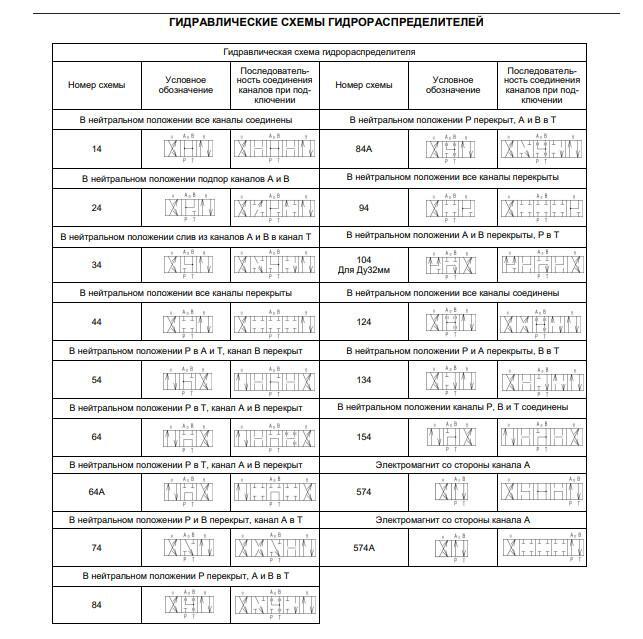

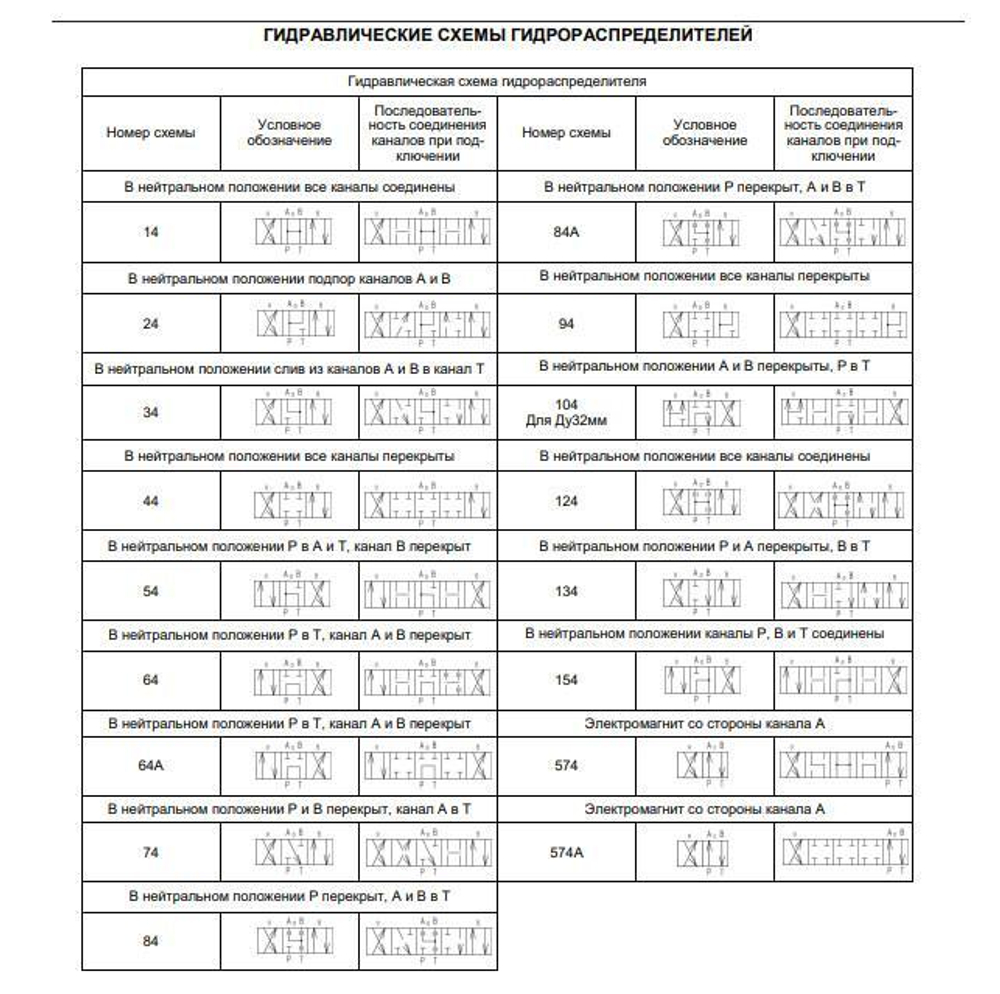

• Гидросхема: 64 (варианты исполнения с различным подводом и сливом управляющего потока)
• Условный проход: 20 мм
• Количество электромагнитов: 2
• Максимальное рабочее давление (в каналах P, A, B): до 28-32 МПа
• Максимальное давление в линиях T и Y: до 10 МПа
• Минимальное давление управления: 1,3 МПа
• Пропускная способность: до 200 л/мин
• Рабочая жидкость: минеральное масло, эфир фосфорной кислоты с вязкостью 2,8–380 мм²/с
• Температурный диапазон: от -20°C до +70°C
• Класс защиты: IP65 (повышенная пыле- и влагозащита)
• Масса: около 18 кг с двумя электромагнитами
• Требование к чистоте рабочей жидкости: не ниже 9 класса по NAS1638

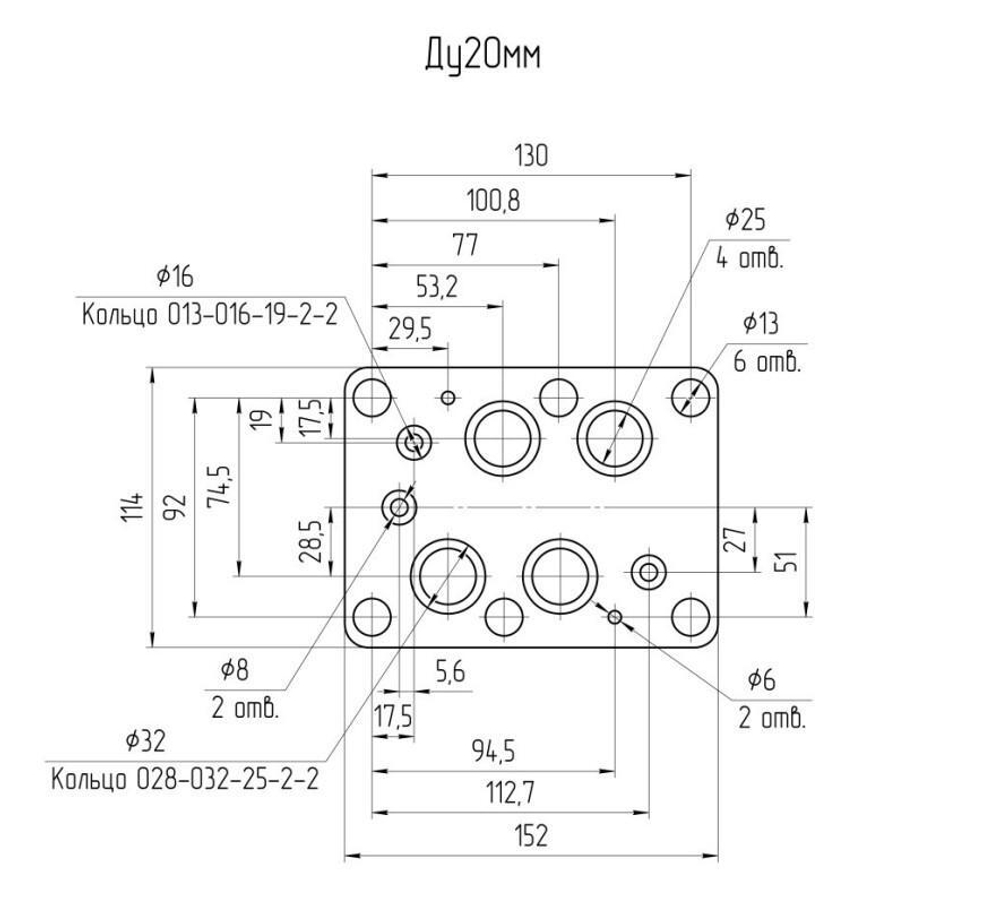

• Монтаж: по стандарту CETOP 08 (ISO 4401, DIN 24340)

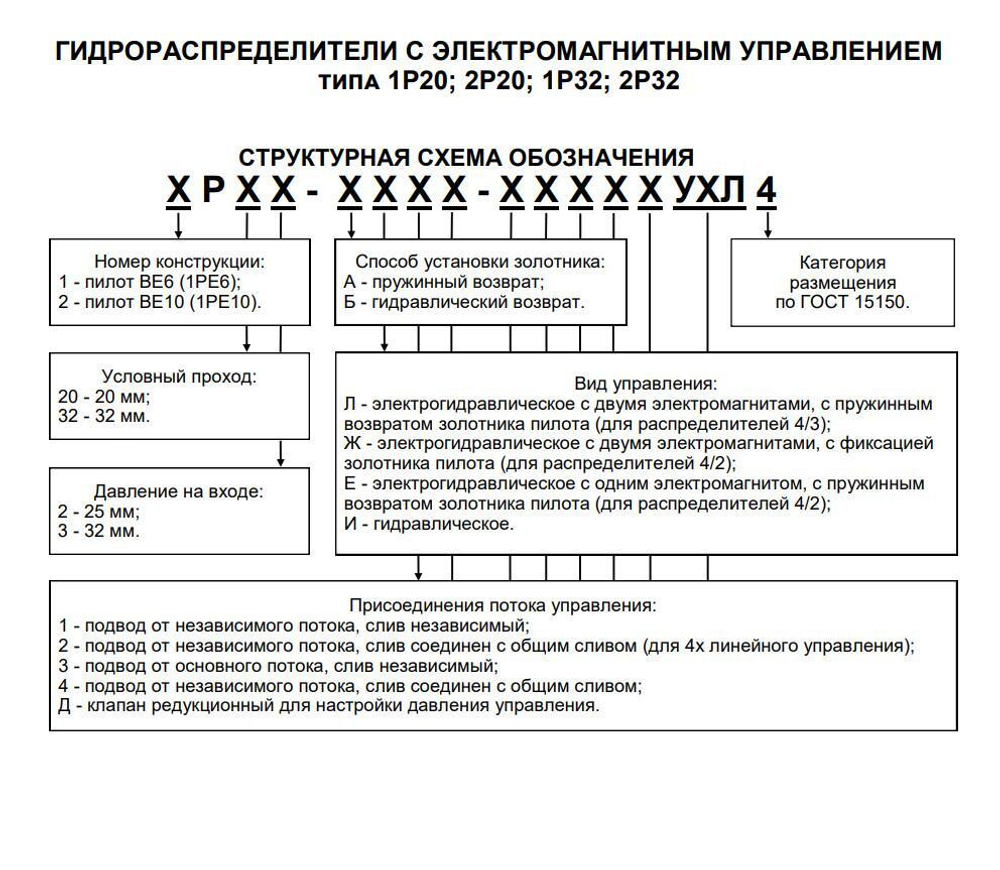

Особенности исполнения АЛ1:

• Подвод управляющего потока осуществляется от независимого источника
• Слив управления — независимый, не соединён с общим сливом гидросистемы

Преимущества:

• Высокая точность и надежность переключения при интенсивных циклах работы
• Простота интеграции и обслуживания благодаря стандартным монтажным размерам
• Защищённость от пыли и влаги (класс IP65) для работы в сложных производственных и климатических условиях
• Универсальность применения для стационарных и мобильных гидросистем, машин и оборудования

Сферы применения:

• Гидросистемы станков, прессового оборудования, горнодобывающей и строительной техники
• Мобильные комплексы и специализированное оборудование
• Автоматизированные линии и испытательные лаборатории

Таким образом, 1Р203АЛ1.64 Г24 является современным, надежным и эффективным решением для электрогидравлического управления потоками рабочей жидкости в профессиональных гидросистемах с питанием электромагнитов от сети 24 В постоянного тока, обеспечивая высокую производительность и долговечность в разных условиях эксплуатации.
